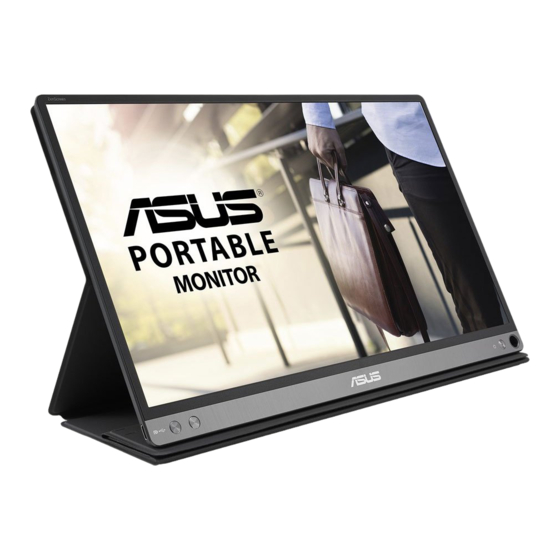

Asus MB16AC Bedienungsanleitung

Tragbarer usb-monitor hybridsignallösung
Vorschau ausblenden Andere Handbücher für MB16AC:

Werbung

MB16AC/MB16ACR/
MB16ACM/MB16ACE
Tragbarer USB-Monitor
Hybridsignallösung
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Asus MB16AC

  • Seite 1 MB16AC/MB16ACR/ MB16ACM/MB16ACE Tragbarer USB-Monitor Hybridsignallösung Bedienungsanleitung...
  • Seite 2: Inhaltsverzeichnis

    In dieser Anleitung enthaltene Spezifikationen und weitere Informationen werden lediglich zu Informationszwecken zur Verfügung gestellt, können sich jederzeit ohne Vorankündigung ändern und dürfen nicht als Verpflichtung seitens ASUS ausgelegt werden. ASUS übernimmt keinerlei Haftung für jegliche Fehler oder Ungenauigkeiten dieser Anleitung einschließlich sämtlicher Angaben zu darin erwähnten Produkten und Softwareprodukten.
  • Seite 3: Hinweise

    Hinweise FCC-Hinweis Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: • Dieses Gerät darf keine Funkstörungen verursachen. • Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß...
  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise • Lesen Sie die mitgelieferte Dokumentation aufmerksam durch, bevor Sie diesen tragbaren USB-Monitor einrichten. • Setzen Sie diesen tragbaren USB-Monitor zur Vermeidung von Brand- und Stromschlaggefahr niemals Regen oder Feuchtigkeit aus. • Versuchen Sie nicht, das Gehäuses dieses tragbaren USB-Monitors zu öffnen.
  • Seite 5: Pflege Und Reinigung

    Folgende Informationsquellen liefern weitere Hinweise sowie Updates für Produkte und Software: ASUS-Internetseiten Die Web-Sites des Unternehmens für die einzelnen Länder liefern aktualisierte Informationen über Hardware und Software von ASUS. Die allgemeine Web-Site: http://www.asus.com Weitere Dokumentation Das Gerätepaket enthält u. U. vom Händler beigelegte...
  • Seite 6: Rücknahmeservices

    Detaillierte Recyclinginformationen zu unterschiedlichen Regionen finden Sie unter http://csr.asus.com/english/Takeback.htm. Achtung Wir empfehlen, den beigefügten Stift (MB16AC/ACR/ACM) oder einen in die Öffnung in der Ecke passenden Stift oder Stab als einfachen Ständer für den Monitor zu verwenden. Bitte reservieren Sie zur Stabilisierung mindestens 10 cm des Stifts an der Rückseite des Monitors.
  • Seite 7: Herzlich Willkommen

    Herzlich willkommen! ® Vielen Dank, dass Sie diesen tragbaren USB-Monitor von ASUS gekauft haben! ASUS' neuester tragbarer USB-Monitor bietet großartige Mobilität und Einfachheit in Ihrem täglichen Leben, sorgt für ein besseres Nutzungserlebnis und mehr Stil. Lieferumfang Prüfen Sie den Lieferumfang auf folgende Komponenten:...
  • Seite 8: Einführung

    Einführung 1.3.1 Vorderansicht Menu Blaulichtfilter Stiftöffnung • Stecken Sie den beigefügten Stift in die Öffnung, damit der Monitor ohne die intelligente Abdeckung stehen kann. Ein-/Austaste/Betrieb-LED • Taste zum Ein- und Ausschalten des Geräts. • Die Farbe der LED hat folgende Bedeutung: Status Beschreibung Blau...
  • Seite 9: Quickfit-Funktion

    Drehung aktiviert ist. Alignment Grid1 • Die automatische Drehung funktioniert nur unter Windows-Betriebssystemen mit installierter DisplayWidget-Software. Alignment Grid2 Fotogröße: Ermöglicht Fotografen und anderen Benutzern die exakte Ansicht und Bearbeitung ihrer Fotos in Originalgröße auf dem Bildschirm. ASUS USB-Type-C-Monitor MB16AC/MB16ACR/MB16ACM/MB16ACE...
  • Seite 10: Monitorstandpositionen

    Monitorstandpositionen MB16AC/ACR/ACM: Sie können den Monitor mit den intelligenten Abdeckung in verschiedenen Positionen aufstellen. MB16ACE: ASUS USB-Type-C-Monitor MB16AC/MB16ACR/MB16ACM/MB16ACE...
  • Seite 11: Usb-Monitor Mit System Verbinden

    USB 3.0, installieren Sie bitte zunächst den offiziellen Treiber von der ASUS-Webseite. Bitte stellen Sie sicher, dass USB-Type-C-Kabel und Type-C-zu-A-Adapter zwischen USB-Monitor und System angeschlossen ist. • Bitte suchen Sie auf der ASUS-Webseite nach dem aktuellsten Treiber und der DisplayWidget-Software. Kapitel 2: Aufbau und Konfiguration...
  • Seite 12: Ankündigungen

    Bereitschaftsmodus). Andernfalls könnten Daten auf der Festplatte dauerhaft beschädigt werden oder das Computerdisplay könnte sich aufgrund des automatischen Schutzmechanismus des Computers abschalten. Wenn Sie dieses Produkt gemeinsam mit einem Computer in einer Tasche aufbewahren, muss der Computer ausgeschaltet sein, damit keine Festplattenschäden auftreten. ASUS USB-Type-C-Monitor MB16AC/MB16ACR/MB16ACM/MB16ACE...
  • Seite 13: Osd-Menü (Bildschirmmenü)

    Wählen Sie mit  den gewünschten Parameter. Rufen Sie mit der -Taste den Regler auf und nehmen Sie dann entsprechend den Anzeigen im Menü mit  Änderungen vor. Wählen Sie zum Zurückkehren zum vorherigen Menü bzw. zum Zustimmen und Zurückkehren zum vorherigen Menü ASUS USB-Type-C-Monitor MB16AC/MB16ACR/MB16ACM/MB16ACE...
  • Seite 14: Die Osd-Funktionen

    3.1.2 Die OSD-Funktionen Splendid Diese Funktion enthält 8 Optionen, die Sie nach Bedarf einstellen können. ASUS MB16A Splendid Standardmodus USB 1920x1080@60Hz Standardmodus sRGBmodus Landschaftsmodus Theatermodus Spielmodus Nachtmodus Lesemodus Dunkelkammer-Modus • Standardmodus: Empfiehlt sich für Dokumentbearbeitung mit SPLENDID™ Video Intelligence Technology.
  • Seite 15 Sie wiederholt nach oben und unten (2) Rollen Sie langsam Ihre Augen (3) Bewegen Sie Ihre Augen diagonal. • Hochenergetisches blaues Licht kann zu einer Augenbelastung und AMD (altersbedingte Makuladegeneration) führen. Blaulichtfilter für 70% (max.) Reduzierung von schädlichem blauen Licht, um CVS (Computer Vision Syndrom) zu vermeiden. ASUS USB-Type-C-Monitor MB16AC/MB16ACR/MB16ACM/MB16ACE...
  • Seite 16 Farbe Mit dieser Funktion wählen Sie die gewünschte Bildfarbe. ASUS MB16A Farbe Standardmodus USB 1920x1080@60Hz Helligkeit Kontrast Sättigung Farbtemp. Hautton • Helligkeit: Möglich sind Werte zwischen 0 und 100. • Kontrast: Möglich sind Werte zwischen 0 und 100. • Sättigung: Möglich sind Werte zwischen 0 und 100.
  • Seite 17 Technologie. Möglich sind Werte zwischen 0 und 100. • Kontrollen: Stellt das Seitenverhältnis auf „Vollbild“, „4:3“ oder „1:1“ ein. • VividPixel: ASUS exklusive Technologie, die realistische Darstellung für kristallklaren und detailorientierten Genuss bietet. Möglich sind Werte zwischen 0 und 100. •...
  • Seite 18: Systemeinstellungen

    System-Einstellungen Funktion zum Einstellen der Systemkonfiguration. ASUS MB16A System-Einstellungen Standardmodus USB 1920x1080@60Hz Splendid Demo Mode Auto-Drehung GamePlus QuickFit ECO Mode OSD-Einstellungen Sprache Mehr ASUS MB16A System-Einstellungen Standardmodus USB 1920x1080@60Hz Tastensperre Information Betriebsanzeige Ein-/Austaste-Sperre Fabrikseinst • Splendid Demo Mode: Hiermit wird die Funktion „Splendid“ im Demomodus ausgeführt.
  • Seite 19 Wählen Sie mit zwischen Fadenkreuz, Timer und Anzeigeausrichtung anzeigen. • Bestätigen Sie mit die gewählte Funktion. Wählen Sie zum Abbrechen des Vorgangs und zum Verlassen . GamePlus-Hauptmenü GamePlus Fadenkreuz Timer Anzeigeausrichtung (Practive Mode) GamePlus - Fadenkreuz GamePlus-Timer Position ASUS USB-Type-C-Monitor MB16AC/MB16ACR/MB16ACM/MB16ACE...
  • Seite 20 • QuickFit: Zu Einzelheiten siehe Seite 1 bis 3. • ECO Mode: Zum Aktivieren des Stromsparmodus. • OSD-Einstellungen: Zum Anpassen von OSD-Abschaltzeit, DDC/CI und Transparenz der Bildschirmanzeige. • Sprache: Zur Auswahl der Sprache für das OSD-Menü. Die Auswahlmöglichkeiten sind: Englisch, Französisch, Deutsch, Spanisch, Italienisch, Niederländisch, Russisch, Polnisch, Tschechisch, Kroatisch, Ungarisch, Rumänisch, Portugiesisch, Türkisch, Vereinfachtes Chinesisch, Traditionelles Chinesisch,...
  • Seite 21: Verknüpfung

    Verknüpfung: Sie können bei der Belegung der Schnelltaste zwischen „Blaulichtfilter“, „Splendid“, „Helligkeit“, „Kontrast“, „Auto-Drehung“, „Farbtemp.“, „QuickFit“ und „GamePlus“ wählen. MyFavorite Alle Einstellungen im Monitor laden/speichern. ASUS MB16A MyFavorite Standardmodus USB 1920x1080@60Hz Einstellung 1 Laden Einstellung 2 Speichern Einstellung 3 Einstellung 4 ASUS USB-Type-C-Monitor MB16AC/MB16ACR/MB16ACM/MB16ACE...
  • Seite 22: Technische Daten

    Technische Daten MB16AC/MB16ACR/MB16ACM/ Modell MB16ACE Panelgröße 15,6 Zoll-Breitbildmonitor (16:9, 39,62 cm) Auflösung 1920 x 1080 Helligkeit (typisch) 220 cd/m Kontrast (typisch) 800:1 Anzeigefarben 262 K Digitaler Eingang DisplayPort™ Alt Mode für USB Type-C™ Farben Dunkelgrau Stromverbrauch ≦ 8 W Betriebstemperatur 0°...
  • Seite 23: Problembeseitigung (Faq)

    Ihrem PC angeschlossen ist. • Entfernen Sie elektrische Geräte, die Interferenzen verursachen können, aus der Nähe des Monitors. Das Bild weist Farbfehler auf • Prüfen Sie, ob Kontakte am USB-Type-C- (Weiß wird nicht als Weiß Kabel verbogen sind. angezeigt). ASUS USB-Type-C-Monitor MB16AC/MB16ACR/MB16ACM/MB16ACE 3-11...
  • Seite 24 *1: Weiße Hintergrundfarbe verbraucht mehr Energie. Daher sollten Sie die weiße Hintergrundfarbe zum Testen des Leistungslimits vom USB- Type-C-Eingangsgerät nutzen. *2: Falls MB16AC/MB16ACR/MB16ACM/MB16ACE bei Einstellung auf den Wert 100 nicht neu startet, bedeutet das, dass das USB-Type-C-Ein- gangsgerät mit genügend Strom versorgt wird.
  • Seite 25: Unterstützte Timings

    67,5kHz IBM-Modi, werksseitig eingestellte Taktwerte Auflösung Wiederholfrequenz Horizontalfrequenz 640x350 70Hz 31,469kHz 720x400 70Hz 31,469kHz VESA-Modi, vom Benutzer einstellbare Taktwerte Auflösung Wiederholfrequenz Horizontalfrequenz 848x480 60Hz 31,02kHz 1280x720 60Hz 44,772 kHz 1280x800 60Hz 49,702kHz 1920x1080 60Hz 66,587 kHz ASUS USB-Type-C-Monitor MB16AC/MB16ACR/MB16ACM/MB16ACE 3-13...
