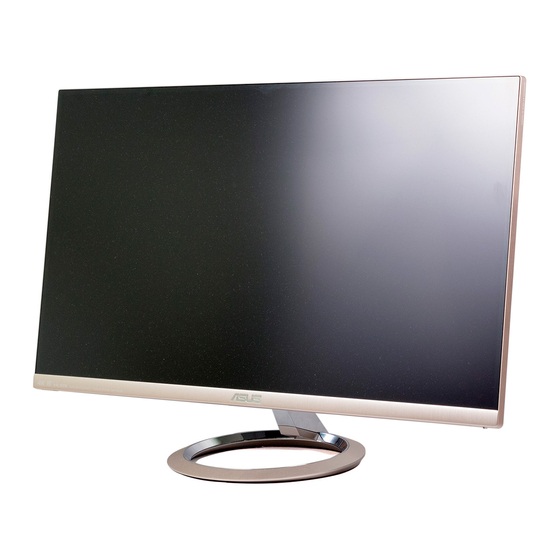

- Seite 1 MX27U- LCD-Monitor Serie Anwenderhandbuch...
- Seite 2 Werkzeug übersetzt werden; ausgenommen hiervon sind Kopien des Käufers für Sicherungszwecke. Die Garantie oder der Service wird unter folgenden Bedingungen nicht verlängert: (1) Das Produkt wird ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder verändert, (2) die Seriennummer des Produkts fehlt oder ist unleserlich.
-
Seite 3: Inhaltsverzeichnis
Inhalt Notices ......................iv Sicherheitshinweise ................. viii Pflege und Reinigung ................. ix Rücknahmedienste ..................x Herzlich willkommen! ..............1-1 Lieferumfang ................1-1 Zusammenbau des Monitorfußes ..........1-2 Anschluss der Kabel ..............1-3 1.4.1 Rückseite des LCD-Monitors .......... 1-3 Vorstellung des Monitors ............1-4 1.5.1 Verwendung der Bedientasten ........ -
Seite 4: Notices
Notices Federal Communication Commission Interference Statement This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) This device must accept any interference received, including interference that may cause undesired operation. - Seite 5 Industry Canada statement This device complies with RSS-210 of the Industry Canada Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Ce dispositif est conforme à...
- Seite 6 • EN 301 489-17 Electromagnetic compatibility and Radio spectrum Matters (ERM); ElectroMagnetic Compatibility (EMC) standard for radio equipment and services; Part 17: Specific conditions for 2,4 GHz wideband transmission systems and 5 GHz high performance RLAN equipment • EN 301 489-1 Electromagnetic compatibility and Radio Spectrum Matters (ERM); ElectroMagnetic Compatibility (EMC) standard for radio equipment and services; Part 1: Common technical requirements 經型式認證合格之低功率射頻電機，非經許可，公司、商號或使用者均不得...
-
Seite 7: Canadian Department Of Communications Statement
Canadian Department of Communications Statement Dieses Gerät übersteigt nicht die in den Bestimmungen bez. Hochfrequenzstörungen des Canadian Department of Communications festgelegten Grenzwerte für Hochfrequenzstörungsemissionen für digitale Geräte der Klasse B. Dieses Digitalgerät der Klasse B erfüllt die Bestimmungen von ICES-003. AEEE Yönetmeliğine Uygundur... -
Seite 8: Sicherheitshinweise
Sicherheitshinweise • Es empfiehlt sich, vor dem Aufstellen des Monitors die mitgelieferte Dokumentation aufmerksam durchzulesen. • Um Brände oder einen Stromschlag zu verhindern, darf der Monitor nicht Regen oder Feuchtigkeit ausgesetzt werden. • Versuchen Sie nicht, das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung im Geräteinnern kann zu schweren Verletzungen führen. • Versuchen Sie nicht, das Netzteil selbst zu reparieren. Ziehen Sie einen entsprechend qualifizierten Techniker hinzu oder wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben. • Überprüfen Sie vor Nutzung des Geräts, ob alle Kabel ordnungsgemäß eingesteckt und die Stromkabel nicht beschädigt sind. Wenden Sie sich bei derartigen Schäden sofort an den Händler, bei dem Sie das Gerät erworben haben. • Die Öffnungen und Schlitze oben oder seitlich am Gerätegehäuse dienen der Belüftung. Versperren Sie sie nicht. Stellen Sie das Gerät nie in der Nähe von oder über Heizkörper oder einer anderen Wärmequelle auf, wenn nicht für ausreichende Belüftung gesorgt ist. -
Seite 9: Pflege Und Reinigung
Pflege und Reinigung • Vor Hochheben oder Versetzen des Monitors sollten sämtliche Kabel herausgezogen werden. Halten Sie sich beim Aufstellen des Monitors an die Hinweise zum Anheben des Geräts. Fassen Sie das Gerät beim Heben oder Tragen an den Kanten, nicht am Fuß oder am Kabel an. • Reinigung: Schalten Sie den Monitor aus und ziehen Sie das Stromkabel heraus. Reinigen Sie die Oberfläche mit einem fusselfreien, weichen Tuch. Hartnäckige Flecken können mit einem Tuch mit mildem Reinigungsmittel entfernt werden. • Alkohol-oder azetonhaltige Reiniger dürfen nicht verwendet werden. Verwenden Sie einen speziell für LCDs vorgesehenen Reiniger. Sprühen Sie Reiniger nie direkt auf das Display, denn er könnte in das Geräteinnere gelangen und einen Stromschlag verursachen. Folgendes stellt keinen Fehler oder Problem dar: •... -
Seite 10: Weitere Informationsquellen
Weitere Informationsquellen Folgende Informationsquellen liefern weitere Hinweise sowie Updates für Produkte und Software: ASUS-Websites Die Websites des Unternehmens für die einzelnen Länder liefern aktualisierte Informationen über Hardware und Software von ASUS. Die allgemeine Website: http://www.asus.com Optionale Dokumentation Das Gerätepaket enthält u. U. eine vom Händler beigelegte Zusatzdokumentation. Diese ist nicht Teil des Standardpakets. Rücknahmedienste Recycling- und Rücknahmeprogramme von ASUS entstammen unserer Verpflichtung zu höchsten Standards für den Schutz unserer Umwelt. Wir... -
Seite 11: Herzlich Willkommen
Herzlich willkommen! ® Wir bedanken uns, dass Sie einen ASUS LCD-Monitor gekauft haben! Dieser neueste Widescreen-LCD-Monitor von ASUS verfügt über ein schärferes, breiteres und helleres Display als seine Vorgänger, plus eine Reihe von Funktionen, die das Arbeiten mit dem Gerät noch angenehmer und die Darstellung noch natürlicher machen. Diese Funktionen sorgen für optimale, augenfreundliche und brillante Bildwiedergabe am Monitor! Lieferumfang Prüfen Sie Ihre Verpackung auf folgende Artikel:... -
Seite 12: Zusammenbau Des Monitorfußes
Zusammenbau des Monitorfußes Legen Sie den Monitor mit der Bildfläche nach unten auf einen Tisch. Bringen Sie den Fuß am Arm an. Drehen Sie die Schraube zur Befestigung des Fußes im Uhrzeigersinn. Stellen Sie dann einen für Sie angenehmen Neigungswinkel ein. • Um Schäden am Monitor zu verhindern, sollte der Tisch mit einem weichen Tuch bedeckt werden. ASUS LCD-Monitor MX27U-Serie... -
Seite 13: Anschluss Der Kabel
Anschluss der Kabel 1.4.1 Rückseite des LCD-Monitors 5V/1.5A HDMI-1 HDMI-2 5V/1.5A HDMI-1 HDMI-2 Bedientasten USB-Anschluss/USB-Stromversorgung (5 V/1,5 HDMI-1-/HDMI-2-Anschluss DisplayPort Kopfhöreranschluss Gleichstromeingang Lautsprecher Kensington-Schloss • *Der HDMI-2-Anschluss kann 4K bei 60 Hz unterstützen. Kapitel 1: Produktvorstellung... -
Seite 14: Vorstellung Des Monitors
Schnelltaste 2: • Dies ist eine Schnelltaste. Die Standardeinstellung ist Blaulichtfilter. Schnelltaste 1: • Dies ist eine Schnelltaste. Die Standardeinstellung ist Bluetooth. QuickFit-Taste: • Dies ist eine Schnelltaste zur Aktivierung der für Ausrichtung entwickelten QuickFit-Funktion. Die QuickFit-Funktion enthält mehrere Seiten allgemeiner • Gittermuster, Papiergrößen und Fotogrößen. Einzelheiten finden Sie auf der Seite page 1-6. ASUS LCD-Monitor MX27U-Serie... -
Seite 15: Menütaste
Eingangstaste: • Schaltet die Eingangsquelle um. Schließen-Taste: • Schließt das OSD-Menü. Menütaste: • Ruft das OSD-Menü auf. Ein-/Austaste / Betriebsanzeige: • Taste zum Ein- und Ausschalten des Monitors. • Die Bedeutung der Farbe der Betriebsanzeige wird in den folgenden Tabellen erklärt: - Bluetooth-Funktion ist ausgeschaltet: Status Bedeutung Weiß Eingeschaltet Bernstein Standby-Modus Ausgeschaltet Ausgeschaltet - Bluetooth-Funktion ist eingeschaltet: Status Bedeutung Eingeschaltet Bluetooth-Audiogerät ist verbunden. Weiß... -
Seite 16: Quickfit-Funktion
1.5.2 QuickFit-Funktion Die QuickFit-Funktion verfügt über drei Muster: (1) Gitter (2) Papiergröße (3) Fotogröße. QuickFit besitzt drei Muster: Gittermuster: Vereinfacht Designern und Nutzern das Organisieren von Inhalten und Layout auf einer Seite und die Erzielung eines einheitlichen Aussehens und Gefühls. Alignment Grid Papiergröße: Ermöglicht Nutzern die Anzeige ihrer Dokumente in realer Größe am Bildschirm. Letter Letter EXIT Fotogröße: Ermöglicht Fotografen und anderen Nutzern die exakte Anzeige und Bearbeitung ihrer Fotos in realer Größe am Bildschirm. 8x10 ASUS LCD-Monitor MX27U-Serie... -
Seite 17: 2.1 Abnahme Des Fußes
2.1 Abnahme des Fußes Nehmen Sie den Fuß wie folgt ab: Trennen Sie Stromversorgungs- und Signalkabel. Legen Sie den Monitor mit der Bildfläche nach unten vorsichtig auf einen sauberen Tisch. Lösen Sie die Schraube an der Unterseite des Fußes durch Drehen gegen den Uhrzeigersinn. Alternativ können Sie auch gleich die Schraube, welche den Fuß am Ständer fixiert, mit einem Schraubendreher lösen und den Fuß dann vom Ständer abnehmen. • Um Schäden am Monitor zu verhindern, sollte der Tisch mit einem weichen Tuch bedeckt werden. • Halten Sie den Fuß beim Lösen der Schraube fest. Kapitel 2: Aufbau und Konfiguration... -
Seite 18: Anpassung Des Monitors
Anpassung des Monitors • Für eine optimale Sicht sollten Sie direkt auf das Display schauen und dabei den Neigungswinkel des Monitors so einstellen, dass Sie das Display bequem ansehen können. • Halten Sie während der Winkeleinstellung den Monitorständer fest. • Möglich sind Neigungswinkel zwischen -5˚ und 20˚. -5° to +20° • Es ist normal, dass der Monitor leicht wackelt, während Sie den Betrachtungswinkel anpassen. ASUS LCD-Monitor MX27U-Serie... -
Seite 19: Osd-Menü (On-Screen Display)
OSD-Menü (On-Screen Display) 3.1.1 Konfiguration ASUS MX27U Splendid Standardmodus HDMI-1 3840 x 2160 @ 30Hz Landschaftsmodus Standardmodus Theatermodus Spielmodus Nachtmodus sRGBmodus Lesemodus Dunkelkammer-Modus Blenden Sie das OSD-Menü mit der MENU-Taste ein. Drücken Sie zum Umschalten zwischen den Menüoptionen die Tasten . Während Sie von einem Symbol zum nächsten navigieren, wird der jeweilige Optionsname hervorgehoben. -
Seite 20: Osd-Funktionen: Einführung
Spielmodus: Ideal für Spiele mit SPLENDID™ Video Intelligence Technology. • Nachtmodus: Optimal für Spiele mit dunkler Szenerie oder das Betrachten von dunklen Filmszenen mit SPLENDID™ Video Intelligence Technology. • sRGBmodus: Die beste Wahl zum Betrachten von Fotos und Grafiken von PCs. • Lesemodus: Die Einstellung der Wahl zum Lesen von Büchern mit SPLENDID™ Video Intelligence Technology. • Dunkelkammer-Modus: Die Einstellung der Wahl für schlecht ausgeleuchtete Umgebungen mit SPLENDID™ Video Intelligence Technology. ASUS LCD-Monitor MX27U-Serie... - Seite 21 Im Standardmodus können die Funktionen Sättigung, Hautton, Schärfe und ASCR nicht vom Nutzer konfiguriert werden. • Im sRGBmodus können die Funktionen Sättigung, Farbtemp., Hautton, Schärfe, Helligkeit, Kontrast und ASCR nicht vom Nutzer konfiguriert werden. • Im Lesemodus können die Funktionen Sättigung, Hautton, ASCR, Kontrast und Farbtemp. nicht vom Nutzer konfiguriert werden. Blaulichtfilter Verringert die Intensität des von der LED-Hintergrundbeleuchtung abgestrahlten blauen Lichts. ASUS MX27U Blaulichtfilter Standardmodus HDMI-1 3840 x 2160 @ 30Hz Stufe 0 Stufe 1 Stufe 2 Stufe 3 Stufe 4 • Stufe 0: Keine Änderung. • Stufe 1 – 4: Je höher die Stufe, desto stärker wird das blaue Licht reduziert.
- Seite 22 HDMI-1 3840 x 2160 @ 30Hz Helligkeit Kontrast Sättigung Farbtemp. Hautton • Helligkeit: Zum Anpassen der Helligkeit. Möglich sind Werte zwischen 0 und 100. • Kontrast: Zum Anpassen des Kontrasts. Möglich sind Werte zwischen 0 und 100. • Sättigung: Zum Anpassen der Sättigung. Möglich sind Werte zwischen 0 und 100. • Farbtemp.: Wählen Sie die gewünschte Farbtemperatur. Verfügbare Optionen: Kühl, Normal, Warm und Anwendermodus. • Im Anwendermodus sind die Farben Rot (R), Grün (G) und Blau (B) vom Anwender einstellbar; mögliche Werte liegen zwischen 0 und 100. • Hautton: Zur Auswahl des gewünschten Hauttons. Verfügbare Optionen: Rötlich, Natürlich und Gelblich. ASUS LCD-Monitor MX27U-Serie...
- Seite 23 • Trace Free: Zur Beschleunigung der Reaktionszeit in der Overdrive-Technologie. Möglich sind Werte zwischen 0 und 100. • Kontrollen: Passt das Seitenverhältnis auf „Vollbild“, „4:3“ oder „OverScan“ an. • 4:3 ist nur verfügbar, wenn die Eingangsquelle im 4:3-Format ist. • VividPixel: Exklusive Technologie von ASUS, die lebensnahe Wiedergabe für kristallklaren und detailorientierten Genuss liefert. Möglich sind Werte zwischen 0 und 100. • ASCR: Wählen Sie EIN bzw. AUS zum Aktivieren bzw. Deaktivieren des dynamischen Kontrastverhältnisses. • Adaptive-Sync: Wählen Sie EIN oder AUS zum Aktivieren oder Deaktivieren des dynamischen Bildwiederholfrequenzbereichs zwischen 40 bis 60 Hz per DisplayPort-Stream 1.2.
- Seite 24 Klang Konfigurieren Sie die Toneinstellungen. ASUS MX27U Klang Standardmodus HDMI-1 3840 x 2160 @ 30Hz Lautstärke AudioWizard Bluetooth • Lautstärke: Zum Anpassen der Lautstärke. • AudioWizard: Wählen Sie den voreingestellten Klangmodus. Verfügbare Optionen: Musikmodus, Filmmodus, Spielmodus und Anwendermodus. • Im Anwendermodus können Sie die Equalizer-Einstellungen anpassen. ASUS LCD-Monitor MX27U-Serie...
- Seite 25 • Bluetooth > Ein: Ermöglicht dem Monitor die automatische Kopplung und Wiedergabe von Ton von einem Bluetooth- fähigen Audiogerät. ASUS MX27U Klang Standardmodus HDMI-1 3840 x 2160 @ 30Hz Lautstärke Ein im Standby AudioWizard Aus im Standby Bluetooth • Ein im Standby: Die Bluetooth-Funktion ist eingeschaltet, wenn sich der Monitor im Standby-Modus befindet.
- Seite 26 Eingangswahl Zum Auswählen der Eingangsquelle. ASUS MX27U Eingangswahl Standardmodus HDMI-1 3840 x 2160 @ 30Hz HDMI-1 HDMI-2(4K@60Hz) DisplayPort ASUS LCD-Monitor MX27U-Serie...
-
Seite 27: Systemeinstellungen
System-Einstellungen Zum Einstellen der Systemkonfiguration. ASUS MX27U System-Einstellungen Standardmodus HDMI-1 3840 x 2160 @ 30Hz Splendid Demo Mode DisplayPort Stream ECO Mode OSD-Einstellungen Sprache Tastensperre Information Mehr (Seite 1/2) ASUS MX27U System-Einstellungen Standardmodus HDMI-1 3840 x 2160 @ 30Hz Zurück Betriebsanzeige Ein-/Austaste-Sperre USB-Aufladung... - Seite 28 Rumänisch und Koreanisch. • Tastensperre: Wenn Sie die zweite Taste auf der rechten Seite länger als fünf Sekunden gedrückt halten, aktivieren Sie die Tastensperre. • Information: Zur Anzeige der Monitordaten. • Mehr: Zum Aufrufen der nächsten Seite mit Systemeinstellungen. • Zurück: Zum Aufrufen der vorherigen Seite mit Systemeinstellungen. • Betriebsanzeige: Zum Ein-/Ausschalten der Betriebsanzeige (LED). • Ein-/Austaste gesperrt: Zum Deaktivieren/Aktivieren der Ein-/ Austaste. • USB-Aufladung: Zum Aktivieren oder Deaktivieren der USB- Aufladung im Standby-Modus. • Fabrikseinst: Mit JA werden alle Einstellungen auf die werksseitigen Standardvorgaben zurückgesetzt. 3-10 ASUS LCD-Monitor MX27U-Serie...
- Seite 29 Verknüpfung Weisen Sie den beiden Schnelltasten spezifische Funktionen zu. ASUS MX27U Verknüpfung Standardmodus HDMI-1 3840 x 2160 @ 30Hz Verknüpfung 1 Blaulichtfilter Verknüpfung 2 Splendid Helligkeit Kontrast Farbtemp. Lautstärke GamePlus Bluetooth (Verknüpfung 1) ASUS MX27U Verknüpfung Standardmodus HDMI-1 3840 x 2160 @ 30Hz Verknüpfung 1 Blaulichtfilter Verknüpfung 2...
-
Seite 30: Gameplus-Funktion
Die GamePlus-Funktion sorgt für eine perfekte Spielerfahrung bei unterschiedlichsten Spielen. Die Fadenkreuz-Überlagerung mit vier verschiedenen Fadenkreuzoptionen ermöglicht Ihnen die Auswahl der für Ihr Spiel am besten geeigneten Variante. Der Onscreen-Timer kann zur Überwachung der verstrichenen Spielzeit auf die linke Seite der Anzeige gesetzt werden. Durch den Bilder/s-Zähler wissen Sie, wie reibungslos das Spiel läuft. So aktivieren Sie GamePlus: 1. Wählen Sie zum Aufrufen des GamePlus-Hauptmenüs EIN. 2. Drücken Sie oder , um zwischen Fadenkreuz-, Timer- und Bilder/s- Funktion auszuwählen. 3. Bestätigen Sie die gewählte Funktion mit . Drücken Sie , um zurückzukehren. Drücken Sie zum Abschalten und Verlassen GamePlus-Hauptmenü GamePlus – Fadenkreuz GamePlus Fadenkreuz Timer FPS Counter Übungsmodus GamePlus – Timer GamePlus – Timer – Position Position GamePlus – Bilder/s – Position Position 3-12 ASUS LCD-Monitor MX27U-Serie... -
Seite 31: Technische Daten
Technische Daten Modell MX27UQ 27-Zoll-Diagonale Display-Größe (aktiver Anzeigebereich: 596,74 x 335,66 (H x V) mm) Max. Auflösung 3840 x 2160 Helligkeit (typ.) 300 cd/m K o n t r a s t v e r h ä l t n i s 1000:1 (typ.) Betrachtungswinkel 178° (V); 178° (H) (CR ≤ 10) Anzeigefarben 1,07 Milliarden Farben, 10 Bit (8 Bit + A-FRC) -
Seite 32: Problembeseitigung (Faq)
• Setzen Sie das Gerät mittels OSD-Menü zurück. • Wählen Sie die geeignete Farbtemperatur per OSD. Kein Ton bzw. Ton zu leise. • Ändern Sie die Lautstärke am Monitor und am PC. • Überprüfen Sie, ob die Soundkarte im PC ordnungsgemäß installiert und aktiviert ist. • Prüfen Sie die Audioquelle. Ist der HDMI- oder DisplayPort-Anschluss die Audioquelle, achten Sie darauf, Bluetooth auf Aus zu setzen. 3-14 ASUS LCD-Monitor MX27U-Serie... -
Seite 33: Unterstützte Taktwerte
Unterstützte Taktwerte Unterstütztes Timing – VESA- / IBM-Modi Horizontale Nominale Auflösung Auflösung Vertikale Modus Frequenz Pixelfarbe (aktive Pixel) (Pixel gesamt) Frequenz (Hz) (kHz) (MHz) 720 x 400 bei 70Hz 900 x 449 31,469 70,087 28,322 640 x 480 bei 60Hz 800 x 525 31,469 59,940 25,175 640 x 480 bei 72Hz 832 x 520 37,861 72,809 31,500 640 x 480 bei 75 Hz 840 x 500 37,500...
