Garmin ONDECK Installationsanweisungen Seite 6

GMS 10 Netzwerkerweiterung (Verbindung mit einer Stromversor-
gung erforderlich)
Netzwerkgerät (für die zukünftige Verwendung)
Negative Steuerleitung, weiß
Positive Steuerleitung, schwarz
Negative stromführende Leitung, blau
Positive stromführende Leitung, gelb
Hinweise zu NMEA 2000
Wenn Sie eine Verbindung mit einem vorhandenen NMEA
2000 Netzwerk herstellen, identifizieren Sie das NMEA 2000
Netzkabel. Nur ein NMEA 2000 Netzkabel ist erforderlich, damit
das NMEA 2000 Netzwerk ordnungsgemäß funktioniert.
Ein NMEA 2000 Stromunterbrecher (010-11580-00) sollte
verwendet werden, wenn der Hersteller des vorhandenen NMEA
2000 Netzwerks nicht bekannt ist.
HINWEIS: Wenn Sie ein NMEA 2000 Netzkabel anschließen,
müssen Sie es an ein Relais, an den Zündschalter des Boots
oder über einen anderen Leitungsschalter anschließen. NMEA
2000 Geräte können die Batterie entladen, wenn das NMEA
2000 Netzkabel direkt an die Batterie angeschlossen ist.
Dieses Gerät kann mit einem NMEA 2000 Netzwerk auf dem
Boot verbunden werden, um kompatible NMEA 2000 Geräte zu
überwachen und zu steuern. Mit dem mitgelieferten NMEA 2000
Kabel und Stecker können Sie das Gerät mit einem
vorhandenen NMEA 2000 Netzwerk verbinden. Wenn noch kein
NMEA 2000 Netzwerk installiert ist, können Sie mit den Kabeln
von Garmin ein Basisnetzwerk erstellen.
Wenn Sie nur einen Teil des NMEA 2000 Netzwerks remote mit
dem OnDeck System überwachen wollen, müssen Sie einen
Stromunterbrecher anschließen, um den überwachten Teil des
Netzwerks zu trennen.
Sollten Sie nicht mit NMEA 2000 vertraut sein, lesen Sie im
Kapitel „NMEA 2000 – Grundlagen zum Netzwerk" des
Dokuments Technische Informationen für NMEA 2000 Produkte
nach, das unter garmin.com/manuals/nmea_2000

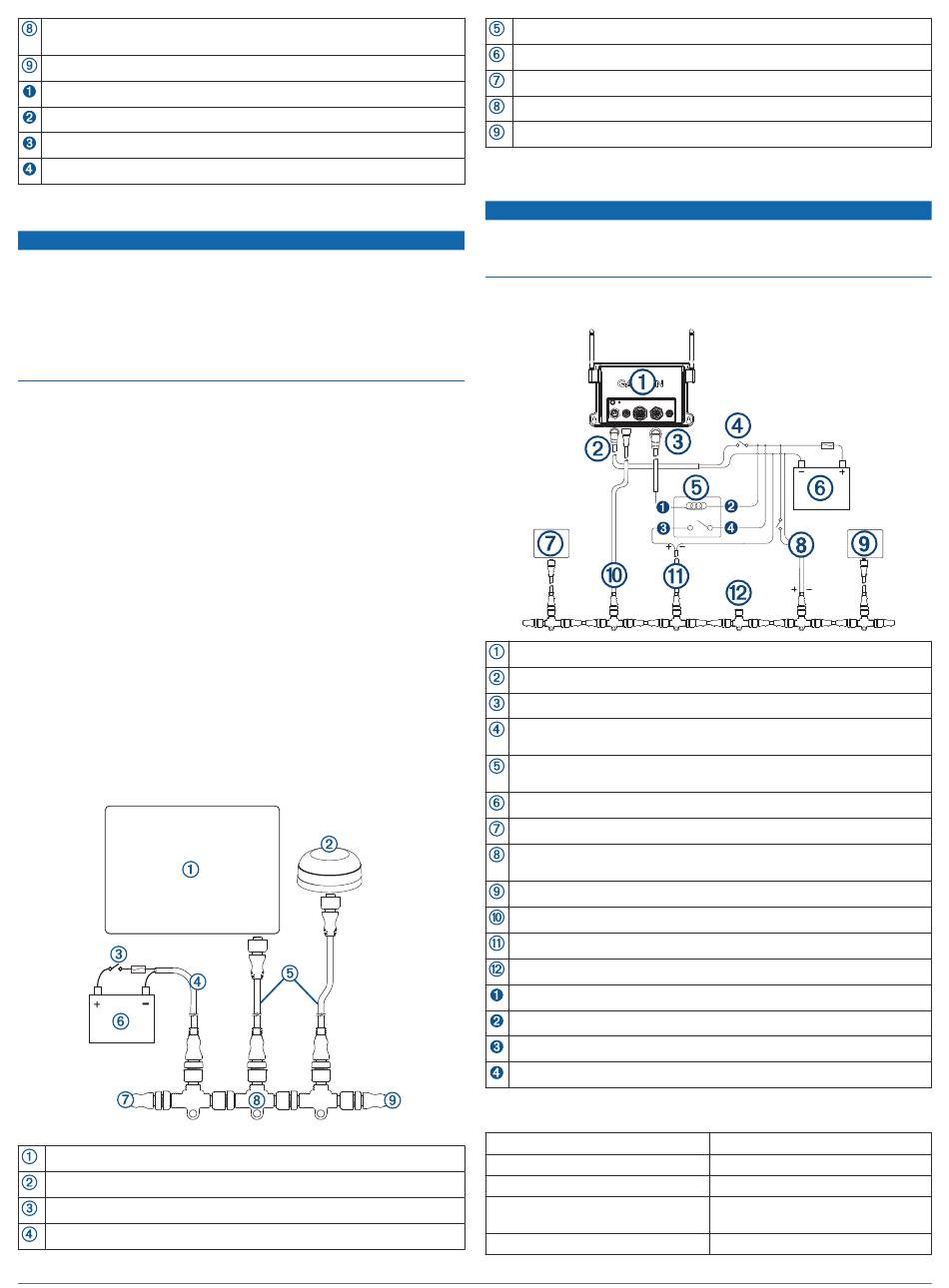

Der Anschluss NMEA 2000 dient zum Verbinden des Geräts mit
einem NMEA 2000 Standardnetzwerk.
GTB 10 Blackbox-Gerät
NMEA 2000 kompatibles Garmin Gerät
Zündschalter bzw. Leitungsschalter
NMEA 2000 Netzkabel
6
HINWEIS
verfügbar ist.
NMEA 2000 Stichleitung
Stromversorgung
NMEA 2000 Abschlusswiderstand oder Backbone-Kabel
NMEA 2000 T-Stück
NMEA 2000 Abschlusswiderstand oder Backbone-Kabel
NMEA 2000 Schaltplan mit Relais
Zum Vermeiden möglicher Schäden am Relaisschalter, am GTB
10 Blackbox-Gerät und am geschalteten Gerät müssen Sie
diesen Relaisschalter an einem trockenen Standort installieren.
Dieses Relais wird automatisch vom GTB 10 Blackbox-Gerät
gesteuert, um NMEA 2000 Geräte mit Strom zu versorgen.
GTB 10 Blackbox-Gerät
Netzkabel des GTB 10 Blackbox-Geräts
GTB 10 IN/OUT Kabel, Relay 7 (NMEA 2000), blaue Leitung
Optionaler Schalter. Muss für den Remote-Betrieb eingeschaltet
sein.
NMEA 2000 Leistungsrelais (ein 12-V-Relais ist im Lieferumfang
enthalten)
Stromversorgung
NMEA 2000 Gerät, durch das Relais beeinflusst
NMEA 2000 Netzkabel, für die Seite des Netzwerks, die nicht vom
Relais beeinflusst wird
NMEA 2000 Gerät, nicht durch das Relais beeinflusst
NMEA 2000 Stichleitung
NMEA 2000 Netzkabel, mit dem Relais verbunden
NMEA 2000 Stromunterbrecher
Negative Steuerleitung, weiß
Positive Steuerleitung, schwarz
Negative stromführende Leitung, blau
Positive stromführende Leitung, gelb
Technische Daten: GTB 10
Gewicht
Sicherheitsabstand zum Kompass 102 mm (4 Zoll)
Betriebstemperaturbereich
Ladetemperaturbereich des integ-
rierten Akkus
Material
HINWEIS
0,64 kg (1,4 lbs)
-15 °C bis 55 °C (5 °F bis 131 °F)
0 °C bis 45 °C (32 °F bis 113 °F)
Polycarbonat-Kunststoff
