Garmin ONDECK Installationsanweisungen Seite 4

Negativpol der Stromversorgung des GTB 10 Blackbox-
Geräts verbinden.
Installieren des Landstromsensors
Sie können den AC-Landstromsensor mit dem OnDeck System
verbinden, damit Sie im Falle eines Stromverlusts gewarnt
werden. Dank des Landstromsensors kann das Gerät auch
vollständig eingeschaltet bleiben, wenn das Boot mit Landstrom
verbunden ist.
Zum Vermeiden von Schäden am Sensor müssen Sie den
Sensor an einem trockenen Standort installieren.
1
Wählen Sie den richtigen Stecker für Ihr
Wechselstromsystem.
HINWEIS: Schließen Sie den Landstromsensor noch nicht an
die Steckdose an.
2
Verbinden Sie die weiße Leitung des Landstromsensors mit
der weißen/blauen Leitung am IN/OUT Kabelbaum.
3
Verbinden Sie die schwarze Leitung des Landstromsensors
mit der schwarzen Leitung am IN/OUT Kabelbaum.
4
Schließen Sie den Landstromsensor an eine
Wechselstromsteckdose an, die mit der
Landstromverbindung des Boots verbunden ist.
Installieren des Temperatursensors
1
Verbinden Sie eine Leitung des Temperatursensors mit der
hellgrünen Leitung am IN/OUT Kabelbaum.
2
Verbinden Sie die andere Leitung des Temperatursensors
mit der schwarzen Leitung am IN/OUT Kabelbaum.
3
Sichern Sie den Temperatursensor bei Bedarf mit dem
dazugehörigen Ring.
Sie müssen den Sensor in der ActiveCaptain
Installieren des Sicherheitssensors
Der Abstand zwischen den zwei Teilen des Sicherheitssensors
sollte maximal 10 mm (0,4 Zoll) betragen, wenn die Tür oder
das Fenster geschlossen ist, damit der Magnet greift.
1
Wählen Sie am Fenster- oder Türrahmen sowie am Fenster
oder an der Tür eine Position, an der die zwei Teile des
Sensors aufeinander ausgerichtet werden können.
2
Montieren Sie den Sensorteil mit Kabeln mit zwei Schrauben
am Tür- oder Fensterrahmen.
3
Montieren Sie die andere Hälte des Sensors mit zwei
Schrauben an der Tür oder am Fenster. Stellen Sie dabei
sicher, dass beide Teile aufeinander ausgerichtet sind, wenn
die Tür oder das Fenster geschlossen ist.
4
Verbinden Sie eine Leitung des Sensors mit der weißen/
grünen Leitung am IN/OUT Kabelbaum.
5
Verbinden Sie die andere Leitung mit der schwarzen Leitung
am IN/OUT Kabelbaum.
Sie müssen den Sensor in der ActiveCaptain App einrichten.
Installieren eines Relaisschalters
Verwenden Sie einen externen Relaisschalter, um ein Gerät,
z. B. ein Licht, auf dem Boot remote über die ActiveCaptain App
einzuschalten. Ein 12-V-Relais ist im Lieferumfang enthalten.
Wenn Sie weitere Relais oder 24-V-Relais benötigen, sind diese
separat unter garmin.com
Zum Vermeiden möglicher Schäden am Relaisschalter, am GTB
10 Blackbox-Gerät und am geschalteten Gerät müssen Sie
diesen Relaisschalter an einem trockenen Standort installieren.
1 Verbinden Sie die Leitung mit der entsprechende Farbe am
IN/OUT Kabelbaum mit der negativen Steuerleitung (weiß)
am Relais.
Siehe Pinbelegung des IN/OUT Kabels, Seite
4
HINWEIS
® App einrichten.
erhältlich.
HINWEIS
3.
HINWEIS: Verbinden Sie diese Leitungen nicht mit dem
Pluspol einer Stromversorgung.
2 Verbinden Sie die positive Steuerleitung (schwarz) des
Relais mit einer 1-A-Sicherung und dem Pluspol derselben
Stromversorgung, mit der auch das GTB 10 Blackbox-Gerät
verbunden ist.
HINWEIS: Obwohl der Relaisschalter und das GTB 10 Gerät
unterschiedliche Nennleistungen haben, müssen die
Eingänge mit derselben Stromversorgung verbunden
werden.
3
Verbinden Sie die positive Leitung des Netzkabels für das
Gerät, das Sie bedienen möchten, mit der negativen
stromführenden Leitung (blau) des Relais.
4
Verbinden Sie die positive stromführende Leitung (gelb) des
Relais mit dem positiven Anschluss der Stromversorgung des
Geräts.
HINWEIS: Die Leitung in Schritt 4 sollte denselben oder
einen größeren Leitungsquerschnitt aufweisen wie die
Leitung, die in Schritt 3 verwendet wurde.
HINWEIS: Sie müssen sich an die Ausgangsnennleistung
halten, die in den technischen Daten des verwendeten
Relaistyps aufgeführt ist.
5
Schließen Sie die Installation des Geräts ab, das bedient
werden soll, indem Sie die negative Leitung des Geräts mit
dem Minuspol der Stromversorgung verbinden.
Sie müssen die Relaisschalter in der ActiveCaptain App
einrichten.

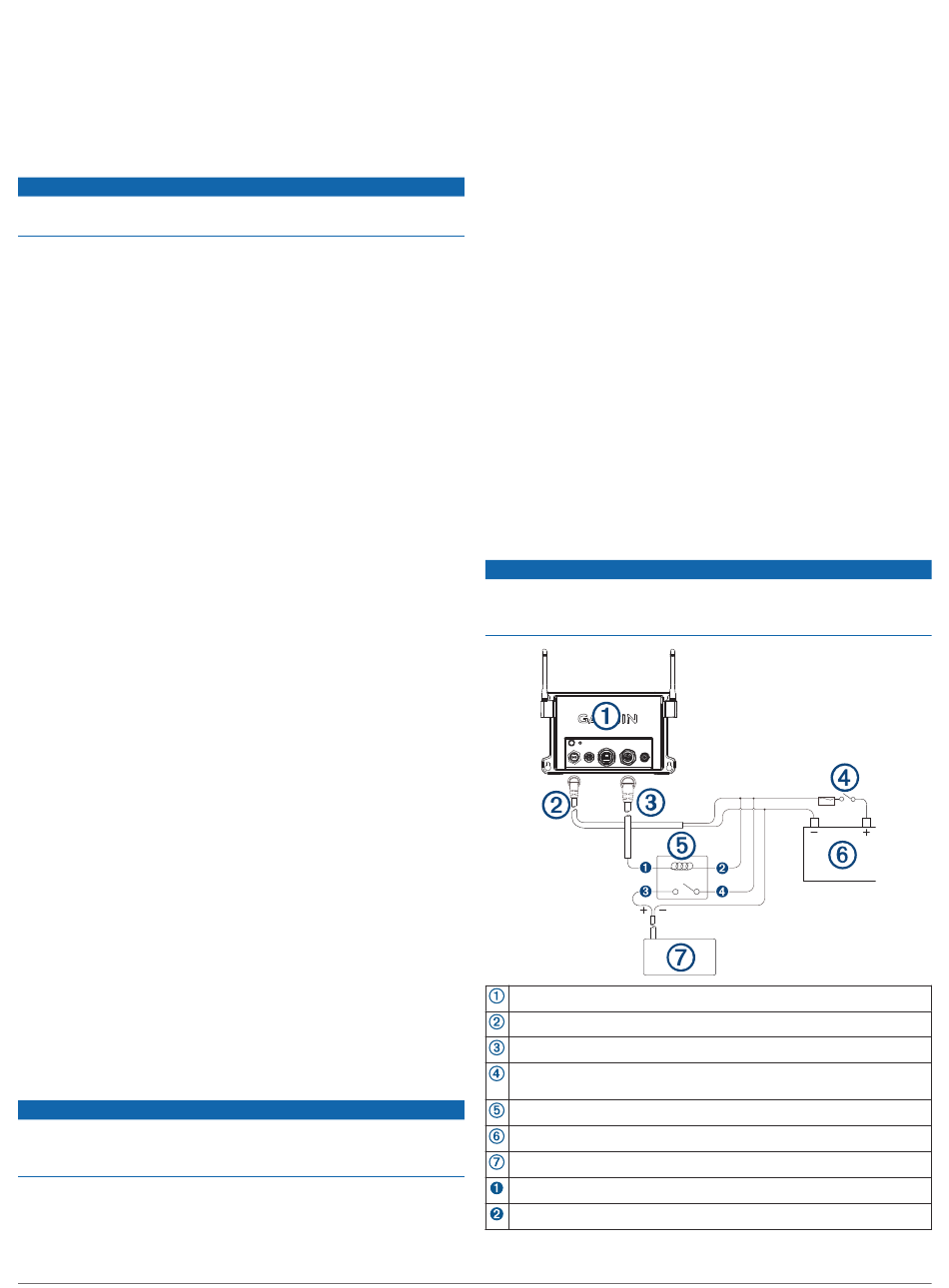

Relais-Schaltplan
Zum Vermeiden möglicher Schäden am Relaisschalter, am GTB
10 Blackbox-Gerät und am geschalteten Gerät müssen Sie
diesen Relaisschalter an einem trockenen Standort installieren.
GTB 10 Blackbox-Gerät
Netzkabel des GTB 10 Blackbox-Geräts
GTB 10 IN/OUT Kabel, dazugehörige Relaisleitung
Optionaler Schalter. Muss für den Remote-Betrieb eingeschaltet
sein.
Relais (ein 12-V-Relais ist im Lieferumfang enthalten)
Stromversorgung
Das über das Relais bediente Gerät, z. B. ein Licht
Negative Steuerleitung, weiß
Positive Steuerleitung, schwarz
HINWEIS
