Garmin ONDECK Installationsanweisungen Seite 3

Sicherung (7,5 A, 42 V, flink)
Akku
1,8 m (6 Fuß), keine Verlängerung
1
Verlegen Sie das Netzkabel zwischen der Stromquelle und
dem Gerät.
2
Verbinden Sie die rote Stromleitung mit dem Pluspol (+) der
Batterie.
3 Verbinden Sie die schwarze Leitung mit dem Minuspol (-) der
Batterie.
4 Verbinden Sie das Netzkabel mit dem Gerät, und drehen Sie
den Sicherungsring im Uhrzeigersinn, um ihn anzuziehen.
Verlängerung des Netzkabels
Bei Bedarf ist eine Verlängerung des Netzkabels unter
Verwendung des entsprechenden Leitungsquerschnitts für die
Länge der Verlängerung möglich.
Verdrillung
• Bis zu 4,6 m (15 Fuß): Verlängerungsleitung nach AWG 10
2
(5,26 mm )
• Bis zu 7 m (23 Fuß): Verlängerungsleitung nach AWG 8
2
(8,36 mm )
• Bis zu 11 m (36 Fuß): Verlängerungsleitung nach AWG 6
2
(13,29 mm )
Sicherung (7,5 A, 42 V, flink)
20,3 cm (8 Zoll)
Akku
20,3 cm (8 Zoll)
11 m (36 Fuß), maximale Verlängerung

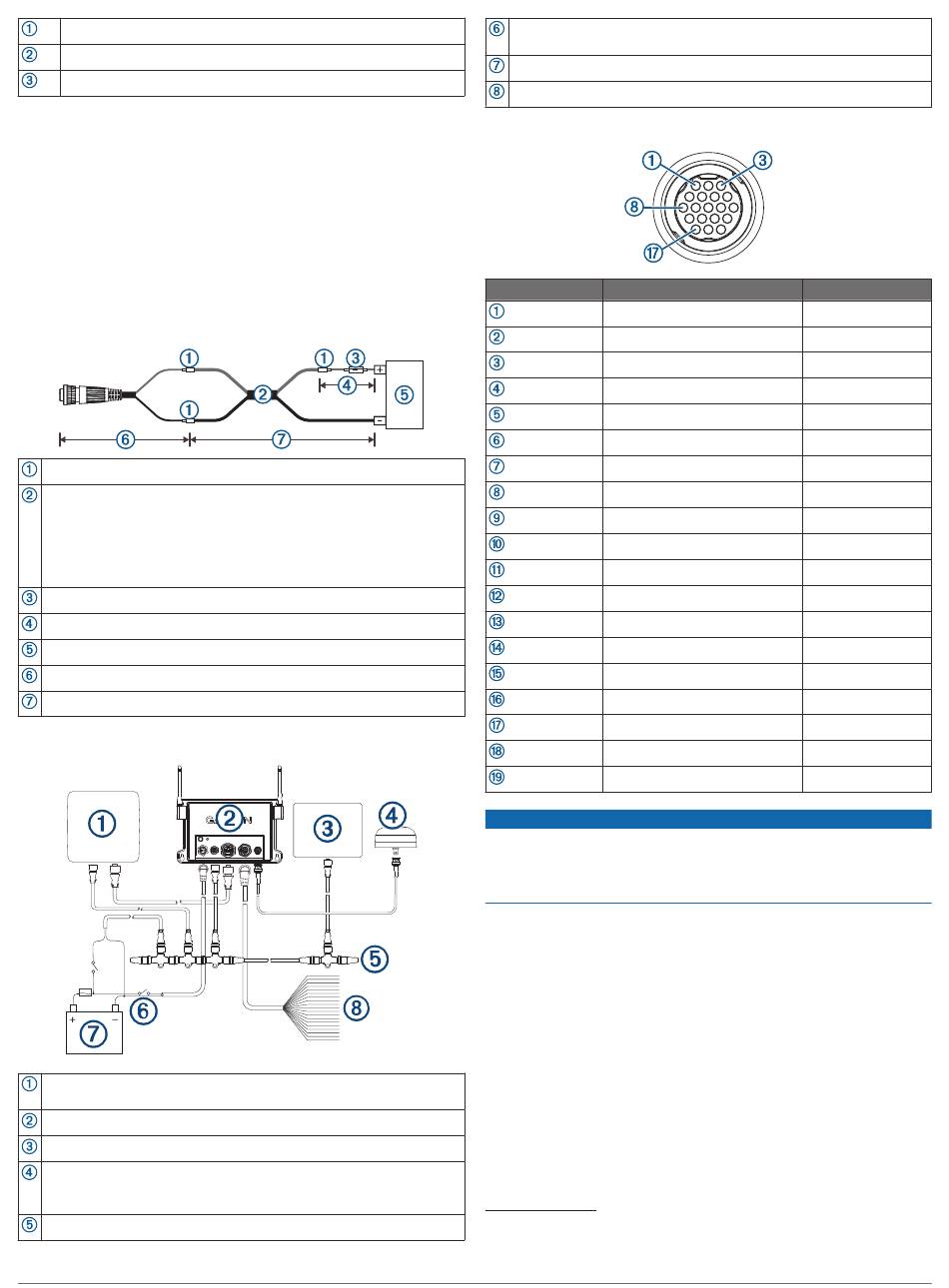

Schaltplan
Garmin Kartenplotter, der mit dem Garmin Marinenetzwerk und
einem NMEA 2000 Netzwerk verbunden ist
GTB 10 Blackbox-Gerät
Sensor, der über das NMEA 2000 Netzwerk verbunden ist
GPS-Antenne mit einem BNC-Stecker (separat erhältlich und nur
erforderlich, wenn der Empfang der internen GPS-Antenne schlecht
ist)
NMEA 2000 Netzwerk
Optionaler Schalter. Muss für den Remote-Betrieb eingeschaltet
sein.
Stromversorgung
OnDeck Sensoren und Relais
Pinbelegung des IN/OUT Kabels
Pin-Nummer Funktion der Leitung
Relay 1
Relay 2
Relay 3
Relay 4
Relay 5
Relay 6 (Aux)
Relay 7 (NMEA 2000)
Shore Power
Wake (nicht verwendet)
Boat-in-Use
Bilge 1
Bilge 2
Security
Battery 1 Pos
Battery 1 Neg
Battery 2 Pos
Battery 2 Neg
Ground (Abschirmung)
Temp
Alle Verbindungen sollten unter Verwendung angemessener
elektrischer Anschlüsse hergestellt werden. Seien Sie
besonders vorsichtig, wenn Sie wasserdichte elektrische
Verbindungen herstellen.
Notizen
• Jede Relaissteuerleitung ist bis zu 1 A klassifiziert. Externe
Relaisschalter werden empfohlen. Für Belastungen mit
höherem Strom sind externe Relaisschalter erforderlich.
Verbinden Sie diese Leitungen nicht mit dem Pluspol einer
Stromversorgung.
• Sie sollten am positiven Eingang zur Stromversorgung eine
1-A-Sicherung an allen Relaissteuerungen und Eingängen für
Boat-in-Use, Bilge 1/2 und Battery 1/2 installieren.
• Für die Eingänge Boat-in-Use, Bilge 1/2 und Battery 1/2 ist
eine Spannung zwischen 10 und 32 V Gleichspannung
erforderlich.
• Wenn die Masse des Boots jemals über die Stromversorgung
ausgeschaltet werden soll, dürfen Sie die Leitung Ground
(schwarz) vom IN/OUT Kabelbaum nicht direkt mit dem
1
Dieses Relais wird automatisch vom GTB 10 Blackbox-Gerät gesteuert, um
Garmin Marinenetzwerkgeräte mit Strom zu versorgen.
2
Dieses Relais wird automatisch vom GTB 10 Blackbox-Gerät gesteuert, um
NMEA 2000 Geräte mit Strom zu versorgen.
Leitungsfarbe
Weiß
Weiß/Orange
Grau
Pink
Braun
1
Weiß/Braun
2
Blau
Weiß/Blau
Violett
Weiß/Violett
Weiß/Schwarz
Rot/Weiß
Weiß/Grün
Rot
Grün
Gelb
Orange
Schwarz
Hellgrün
HINWEIS
