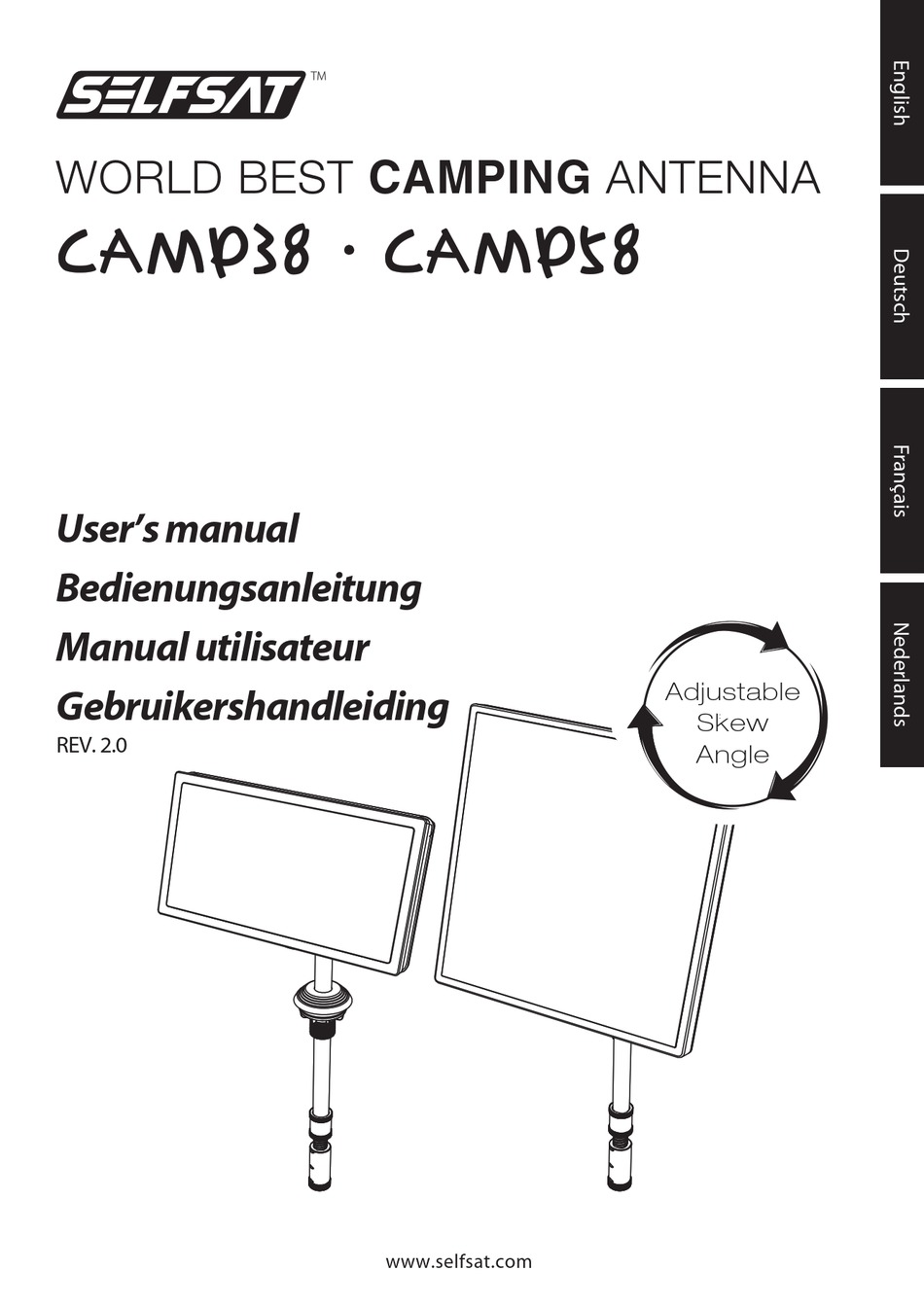

- Seite 1 WORLD BEST CAMPING ANTENNA CAMP38 · CAMP58 CAMP38 · CAMP58 User’s manual Bedienungsanleitung Manual utilisateur Adjustable Gebruikershandleiding Skew REV. 2.0 Angle www.selfsat.com...
- Seite 18 Schritt 2 : Platzbedarf für das CAMP38 / CAMP58 ............
-
Seite 19: Was Ist Das Selfsat-Camp
Antenne mit 3-Achsen-Kontrolle (einschließlich des einstellbaren Neigungswinkels). Das SELFSAT-CAMP kann sowohl für den frei empfangbaren als auch für verschlüsselten (benötigt ein Abonnement des Betreibers) Empfang von Kanälen verwendet werden. Es kann außerdem alle HD-Kanäle mit überragender Bildqualität empfangen. -

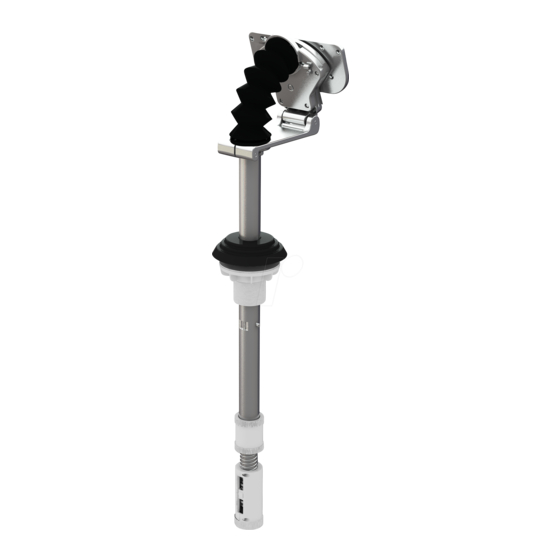

Seite 20: Verpackungsinhalt
Manual 1. CAMP58 1. CAMP Halterung 5. Schraube M4x30 (4) 2. Schraubensatz M4x28 (6) 2. Innenbefestigung A 6. Drehknopf M6x25 (2) 3. Innenbefestigung B 7. Drehknopf M6x15 (3) 4. Innenbefestigung C 8. Benutzerhandbuch CAMP38 / CAMP58 User manual - 3... -
Seite 21: Wie Wird Es Verwendet
Seiten dieses Handbuchs. Die Umgebung und das Antennen-Ausrichtungs-Menü Stellen Sie sicher, dass sich keine Hindernisse, wie Gebäude oder Bäume, vor dem SELFSAT-CAMP befinden, da dies die Qualität des Signalempfangs verringern kann. (Denken Sie daran, dass Bäume wachsen und das Signal blockieren können). -
Seite 22: Schritt 2 : Änderung Von Richtungs-, Erhebungs- Und Neigungswinkel
Drehen Sie leicht an den Drehgriffen für Erhebung und Neigung zur Feinabstimmung. 6-2. Die Balkenlänge gibt die Signalstärke und die Farbe die Empfangsqualität des ausgewählten Satelliten wieder. Bitte finden und belassen Sie den Stab an der besten Signalposition. CAMP38 / CAMP58 User manual - 5... -
Seite 23: Grundposition
Nach der Einstellung von Richtung, Erhebung und Neigung, befestigen Sie die "CAMP Halterung" an der Wand des Wohnmobils mit “Innenbefestigung A/B/C”. Grundposition ※ SELFSAT-CAMP muss sich vor dem Fahren in der Grundposition befinden 1. Schrauben Sie den "Drehknopf M6X15” und beide “Drehknöpfe M6x25" ab. CAMP38 / CAMP58 User manual - 6... - Seite 24 Drücken Sie nicht die Antenne, indem Höhensteuerknopf und Skew-Drehknopf. 5. Einstellung der Ausrichtung Standpunkt Drehen Sie die Antenne zurück in die Grundposition. Die Richtungsmarkierung muss zur Mitte des Fahrzeughecks zeigen, um die korrekte Ausrichtung sicherzustellen (Grundposition). CAMP38 / CAMP58 User manual - 7...
-
Seite 25: Wie Wird Es Montiert
Für eine feste Installation, muss das untere Rohr 11cm bis 15cm von der Wand entfernt sein. Schritt 2 : Platzbedarf für das CAMP38 / CAMP58 Achten Sie darauf, dass genug Platz vorhanden ist, um das Einfahren des SELFSAT- CAMP im Bewegungsbereich zu erlauben. CAMP38 51.5cm A : Radius 13.5cm... - Seite 26 CAMP58 51.7cm A : Radius 13.5cm Höhe bis zu 4.5cm B : Radius 39cm Höhe bis zu 19cm Fahrtrichtung Hindernis CAMP38 / CAMP58 User manual - 9...
-
Seite 27: Schritt 3 : Ausrüstung Für Die Montage
Schritt 3 : Ausrüstung für die Montage Antenne CAMP Halterung Akkubohrmaschine 11mm Schraubenschlüssel Putzlappen Schraubensatz ( CAMP38: M4x40 (4) / CAMP58 : M4x28 (6) ) Ø54 Lochsäge Schritt 4 : Montage A. Verbinden der Antenne und der CAMP Halterung CAMP38 CAMP58 Platzieren Sie die Antenne mit der Rückseite... - Seite 28 Verbinden Sie die Camp Halterung mit der Antenne (Neigungswinkel 0°) Montieren Sie die Camp Halterung mit Schrauben. Schließen Sie das Antennenkabel an die Antenne an und ziehen Sie es mit dem 11-mm- Schraubenschlüssel fest. CAMP38 / CAMP58 User manual - 11...
- Seite 29 Reinigen Sie das Fahrzeugdach mit dem Bohren Sie ein 54mm Loch in das Fahrzeugdach Putzlappen. (Verwenden Sie die Lochsäge) Führen Sie das Antennenkabel und die CAMP Halterung durch das Loch. Fahrtrichtung Nach der Montage CAMP38 / CAMP58 User manual - 12...
- Seite 30 Drehen Sie den Montagedichtring und den Montageverbinder fest an, um das Durchsickern von Wasser in das Fahrzeug zu verhindern. Standpunkt Die Erhebungsmarkierung muss in Ihre Richtung zeigen, um die Grundposition sicherzustellen. Schließen Sie das Antennenkabel an die Set-Top-Box an. CAMP38 / CAMP58 User manual - 13...
-
Seite 31: Schritt 5: Anschließen Der Antenne Und Der Set-Top-Box
Schritt 5: Anschließen der Antenne und der Set-Top-Box Nachdem Sie das SELFSAT-CAMP auf einem soliden Fahrzeugdach installiert haben, ist der nächste Schritt alle Geräte miteinander zu verbinden. Um Ihre Lieblingssatellitenprogramme sehen zu können, müssen Sie die Satellitenantenne über das Kabel mit dem Receiver verbinden. -
Seite 32: Checkliste Für Die Fehlersuche Bei Der Ersten Installation
Ausrichtung stimmt. • Stellen Sie sicher, den Montagedichtring und den Montageverbinder festzudrehen, um das Durchsickern von Wasser in das Fahrzeug zu verhindern. • Das SELFSAT-CAMP muss sich vor dem Fahren in der Grundposition befinden. CAMP38 / CAMP58 User manual - 15... -
Seite 33: Signalverlust / Verrauschen Durch Regen
Blattwerk, das in die Sichtlinie des Satelliten wächst, kann zu allmählichem Bildverlust führen. Hinweis Für Bereiche, die nicht auf den Bildern dargestellt wurden, können Sie www.selfsat.com besuchen und sie in der Spalte „Satellite Finder“ unter „ Customer Support“ finden. CAMP38 / CAMP58 User manual - 16... - Seite 67 Turksat @ 42.0˚E AZIMUTH 105 110 115 130 135 145 150 155 170 175 180 190 195 ELEVATION SKEW...
- Seite 68 Astra2 @ 28.2˚E AZIMUTH 130 135 145 150 155 170 175 180 190 195 210 215 ELEVATION SKEW...
- Seite 69 Astra3 @ 23.5˚E AZIMUTH 130 135 145 150 155 170 175 180 190 195 210 215 ELEVATION SKEW...
- Seite 70 Astra1 @ 19.2˚E AZIMUTH 130 135 145 150 155 170 175 180 190 195 210 215 ELEVATION SKEW...
- Seite 71 HotBird @ 13.0˚E AZIMUTH 130 135 145 150 155 170 175 180 190 195 210 215 ELEVATION SKEW...
- Seite 72 Eutelsat 9A @ 9.0˚E AZIMUTH 145 150 155 170 175 180 190 195 210 215 ELEVATION SKEW...
- Seite 73 Astra4 @ 4.9˚E AZIMUTH 145 150 155 170 175 180 190 195 210 215 ELEVATION SKEW...
- Seite 74 Thor @ 0.8˚W AZIMUTH 145 150 155 170 175 180 190 195 210 215 ELEVATION SKEW...
- Seite 75 AtlanticBird3 @ 5.0˚W AZIMUTH 145 150 155 170 175 180 190 195 210 215 ELEVATION SKEW...
- Seite 76 Hispasat @ 30.0˚W AZIMUTH 170 175 180 190 195 210 215 250 255 ELEVATION SKEW...
