01400
Netzgerät mit Ausgang 29 VDC 400 mA,
Spannungsversorgung 230 V~ 50/60 Hz,
mit Entkopplung-Spule, Installation auf
DIN-Schiene (60715 TH35), Platzbedarf 2
Module von 17,5 mm.
Netzgerät mit Entkopplung-Spule.
In jeder Leitung können bis zu zwei Netzgeräte instal-
liert werden.
EIGENSCHAFTEN.
• Spannungsversorgung: 230 V~ 50/60 Hz
• Stromaufnahme: 150 mA
• Verlustleistung: 4 W
• Ausgangsspannung BUS: 29 V mit
Entkopplungsspule
• Ausgangsspannung AUX: 29 VDC
• Max. Ausgangsstrom insg.: 400 mA (I
• Zweifarbige LED grün/rot
• Betriebstemperatur: -5 °C - +45 °C (Innenbereich)
• Teilungseinheit: 2 Module von 17,5 mm; Installation
Schaltkasten auf DINSchiene (60715 TH35)
INSTALLATIONSVORSCHRIFTEN.
Die Installation hat gemäß den im jeweiligen
Verwendungsland der Produkte geltenden Vorschriften
zur Installation elektrischer Ausrüstungen zu erfolgen.
Bitte
beachten
Sie
die
vorgeschriebenen
Mindestabstände um das Gerät, um eine ausreichende
Belüftung zu gewährleisten. Das Gerät darf weder
Tropfwasser noch Wasserspritzern ausgesetzt sein.
ACHTUNG: Zum Schutz vor Verletzungen muss das
Gerät nach den Vorgaben der Installationsanleitungen an
der Wand befestigt werden. Vor dem Netzgerät ist ein leicht
zugänglicher, zweipoliger Schalter mit Mindestabstand
zwischen den Kontakten von 3 mm zu installieren.
NORMKONFORMITÄT.
NS-Richtlinie. EMC-Richtlinie.
Normen DIN EN 60065, DIN EN 61000-6-3, DIN EN
50130-4, DIN EN 50491.

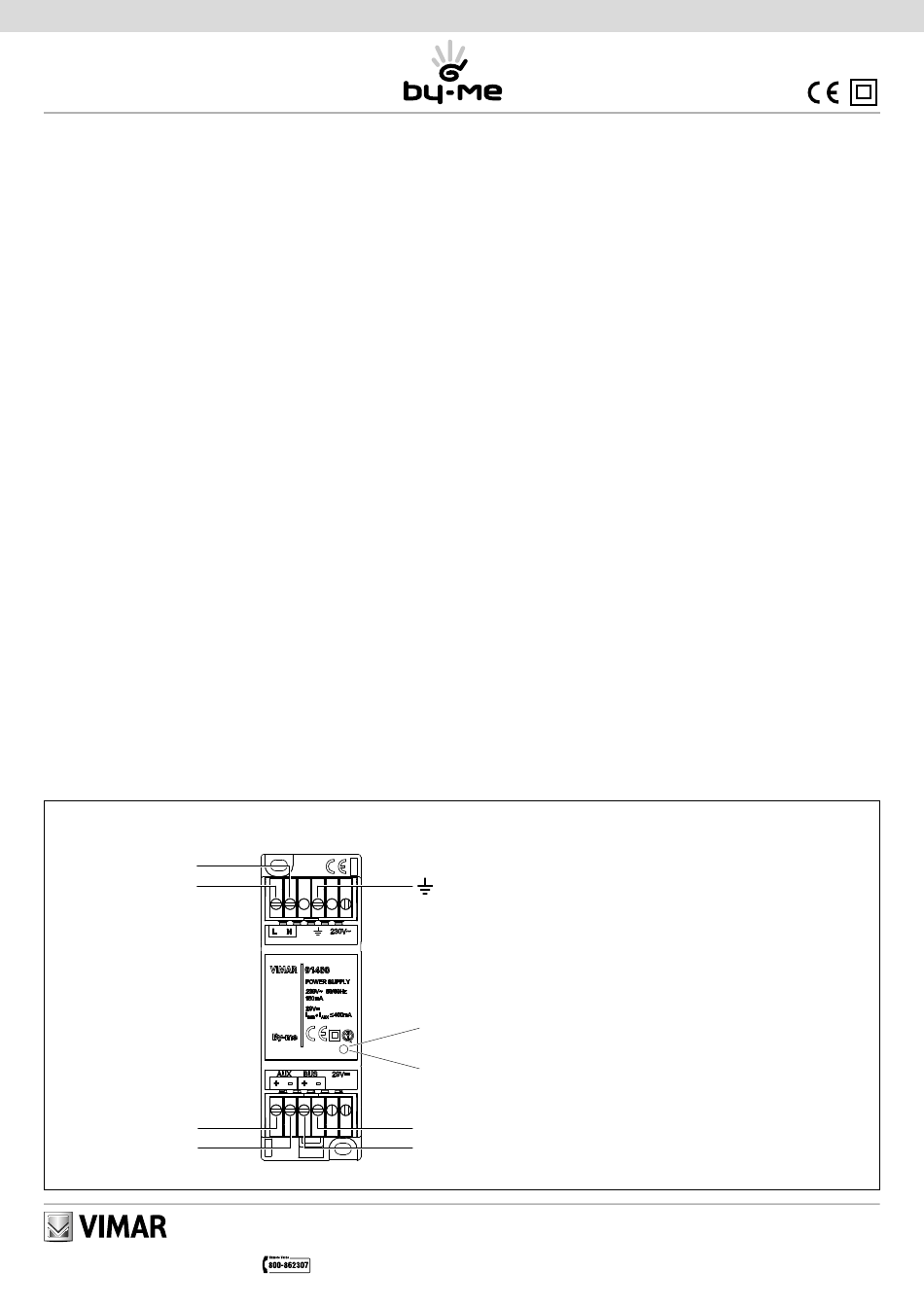

VORDERANSICHT UND ANSCHLÜSSE - VISTA FRONTAL Y CONEXIONES - ΕΜΠΡΟΣΘΙΑ ΟΨΗ ΚΑΙ ΣΥΝΔΕΣΜΟΛΟΓΙΕΣ.
230 V~
29 V
AUX
Viale Vicenza, 14 - 36063 Marostica VI - Italy
Tel. +39 0424 488 600 - Fax (Italia) +39 0424 488 188
Fax (Export) +39 0424 488 709
www.vimar.com
Alimentador con salida 29 Vcc 400 mA,
alimentación 230 V~ 50/60 Hz, con bobi-
na de desacoplamiento, instalación en
guía DIN (60715 TH35), ocupa 2 módulos
de 17,5 mm.
Alimentador con bobina de desacoplamiento.
En cada línea se pueden instalar un máximo de 2
alimentadores.
CARACTERÍSTICAS.
• Alimentación: 230 V~ 50/60 Hz
• Consumo: 150 mA
• Potencia disipada: 4 W
• Tensión de salida BUS: 29 V con bobina de desaco-
plamiento
• Tensión de salida AUX: 29 Vcc
• Corriente máxima total en salida: 400 mA (I
+ I
)
BUS
AUX
• Led bicolor verde/ rojo
• Temperatura de funcionamiento: -5 °C - +45 °C (para
interior)
• 2 módulos de 17,5 mm; instalación en centralitas con
guía DIN (60715 TH35)
NORMAS DE INSTALACIÓN.
El aparato se ha de instalar en conformidad con las dis-
posiciones sobre material eléctrico vigentes en el país.
Para garantizar una correcta ventilación del aparato,
hay que dejar un espacio adecuado a su alrededor.
No dejar que gotas o chorros de agua mojen el aparato.
ATENCIÓN: para evitar daños personales, el aparato
se ha de fijar a la pared tal como se describe en las
instrucciones de instalación.
Aguas arriba del alimentador se ha de instalar un inter
ruptor bipolar, fácilmente accesible y con una distancia
entre los contactos de al menos 3 mm.
CONFORMIDAD NORMATIVA.
Directiva BT. Directiva EMC.
Normas EN 60065, EN 61000-6-3, EN 50130-4, EN
50491.
+ I
)
BUS
AUX
Grün: Netzspannung • Verde: Tensión de red • Πράσινος: Τάση δικτύου
Rot: Überlast • Rojo: Sobrecarga • Κόκκινος: Υπερφόρτωση
29 V
BUS
Τροφοδοτικό με έξοδο 29 V d.c. 400 mA,
τροφοδοσία 230 V~ 50/60 Hz, με πηνίο
αποσύνδεσης (τσόκ), εγκατάσταση σε
οδηγό DIN (60715 TH35), με κάλυψη 2
μονάδες των 17,5 mm.
Τροφοδοτικό με πηνίο αποσύνδεσης.
Σε κάθε γραμμή μπορούν να εγκατασταθούν μέχρι 2
τροφοδοτικά.
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ.
• Τροφοδοσία: 230 V~ 50/60 Hz
• Κατανάλωση: 150 mA
• Απώλεια ισχύος: 4 W
• Τάση εξόδου BUS: 29 V με πηνίο αποσύνδεσης.
• Τάση εξόδου AUX: 29 V d.c.
• Μέγιστη ένταση εξόδου: 400 mA (I
• Δίχρωμη λυχνία led πράσινος/κόκκινος
• Θερμοκρασία λειτουργίας: -5 °C - +45 °C (στο
εσωτερικό)
• 2 μονάδες των 17,5 mm, εγκατάσταση σε πίνακας
οδηγό DIN (60715 TH35)
ΚΑΝΟΝΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ.
Η εγκατάσταση πρέπει να πραγματοποιείται σύμφωνα
με τους κανόνες εγκατάστασης ηλεκτρολογικού
υλικού που ισχύουν στην χώρα που εγκαθίστανται τα
προϊόντα. Αφήστε τις ελάχιστες αποστάσεις γύρω από
το μηχανισμό, έτσι ώστε να εξασφαλίζεται επαρκής
αερισμός. Ο μηχανισμός δεν πρέπει να βρέχεται από
σταγόνες ή πιτσιλίσματα.
ΠΡΟΣΟΧΗ: Για την αποφυγή τραυματισμών, ο
μηχανισμός πρέπει να στερεώνεται στον τοίχο
σύμφωνα με τις οδηγίες εγκατάστασης.
Πριν το τροφοδοτικό και σε σημείο με εύκολη πρόσβαση
θα πρέπει να εγκατασταθεί διπολικός διακόπτης με
ελάχιστο άνοιγμα μεταξύ των επαφών 3 mm.
ΣΥΜΜΟΡΦΩΣΗ ΠΡΟΔΙΑΓΡΑΦΩΝ.
Οδηγία BT. Οδηγία EMC.
Πρότυπα EN 60065, EN 61000-6-3, EN 50130-4, EN 50491.
+ I
)
BUS
AUX
