01875
Alimentatore elettronico 230 V~ 50 Hz con uscita multicorrente per lampade a
LED dimmerabili 350/500/700 mA, dimmerabile con regolatori MASTER univer-
sali. Uscita SELV equivalent.
CARATTERISTICHE
• Adatto per moduli/strisce LED SELV equivalenti: 350/500/700 mA
• Tensione di alimentazione: 230 V~ 50 Hz
• Assorbimento a 230 V~:
- 110 mA (uscita 15 W, 350 mA, 3-45 V max)
- 135 mA (uscita 22 W, 500 mA, 3-46 V max)
- 160 mA (uscita 27 W, 700 mA, 3-40 V max)
• Morsetti:
- 2 per alimentazione (L fase, N neutro)
- 1 per sincronismo (S)
- 2 per uscita modulo led (+, -)
• Fusibile 1 A incorporato ad alta capacità di rottura
• Ponticelli per selezionare la corrente di uscita
• Corrente nominale di uscita: 350/500/700 mA ± 10%
• Tensione di uscita massima: 50 V
• Massimo carico: 15 W a 350 mA/22 W a 500 mA/27 W a 700 mA
• PFC attivo:
- Power factor = 0,80 (15 W 350 mA)
- Power factor = 0,89 (22 W 500 mA)
- Power factor = 0,91 (27 W 700 mA)
• Potenza massima dissipata: 5 W a 350 mA, 5,5 W a 500 mA, 6,5 W a 700 mA
• Rendimento η: 80% (full load) a 230 V~
• Consumo in standby: < 0.5 W
• Temperatura di funzionamento ta: -5°C - +45°C (da interno)
• Apparecchio di classe II
• Max numero di Alimentatori:
- con interruttore magnetotermico C10: max 7;
- con Interruttore magnetotermico C16: max 12.
• Alimentatore IP20 per uso interno
• Isolamento galvanico tra primario e secondario: 4 kVrms
• Alimentatore regolabile:
- con regolatore master universale Vimar configurato con taglio di fase LE (art. 20135/19135/16559/14135,
art. 20136/19136/16603/14136). Comando ON/OFF e regolazione della luminosità da 0 a 100%
(consultare i fogli di istruzione dei regolatori master 1M universale basculante e rotativo con pulsante
incorporato). Non collegare con tradizionale regolatore a taglio di fase
- con interruttore on/off tra fase e sincronismo. Comando ON/OFF ad intensità 100% del
modulo/striscia LED
• Max 10 alimentatori collegabili ad un unico regolatore master
• Lunghezza del cavo dal regolatore master/interruttore all'ultimo alimentatore: max 100 m
• Lunghezza del cavo per i moduli/striscie LED: 10 m con cavi sezione 1,5 mm
• Morsetti di entrata e uscita contrapposti
• Sezione cavi:
- Primario: 0,75 mm 2 – 1,5 mm 2 (cavi rigidi); 0,75 mm
- Secondario (terminali LED): 0,5 mm – 1,5 mm
2
• Serracavo su primario e secondario per cavi di diametro:
- Primario: min 4 mm- max 8 mm; - Secondario: min 4 mm- max 8 mm.
• Fissaggio dell'alimentatore tramite viti
• Protezioni: Termica (auto-off reversibile), Cortocircuito, Sovraccarichi
• Max. temperatura dell'involucro tc: 80°C
• Dimensioni (l x w x h): 224 mm x 60 mm x 36 mm
COLLEGAMENTI
L'installazione tipica dell'alimentatore prevede l'utilizzo del regolatore master universale
stand-alone Vimar nella configurazione descritta in Fig. 1.
I regolatori master stand-alone Vimar utilizzabili per il controllo dell'alimentatore 01875 sono:
• Regolatore master 1M basculante universale: art. 20135-19135-16559-14135;
• Regolatore master 1M rotativo universale + pulsante: art. 20136-19136-16603-14136;
• Il collegamento deve avvenire in associazione ad un portafusibile con fusibile rapido ad alto
potere di interruzione tipo F2.5AH 250V.
L
L
P
20416
19416
16460
14416
L
N
20008
19008
L
S
N
16080
S
14008
N
N
20135-20136

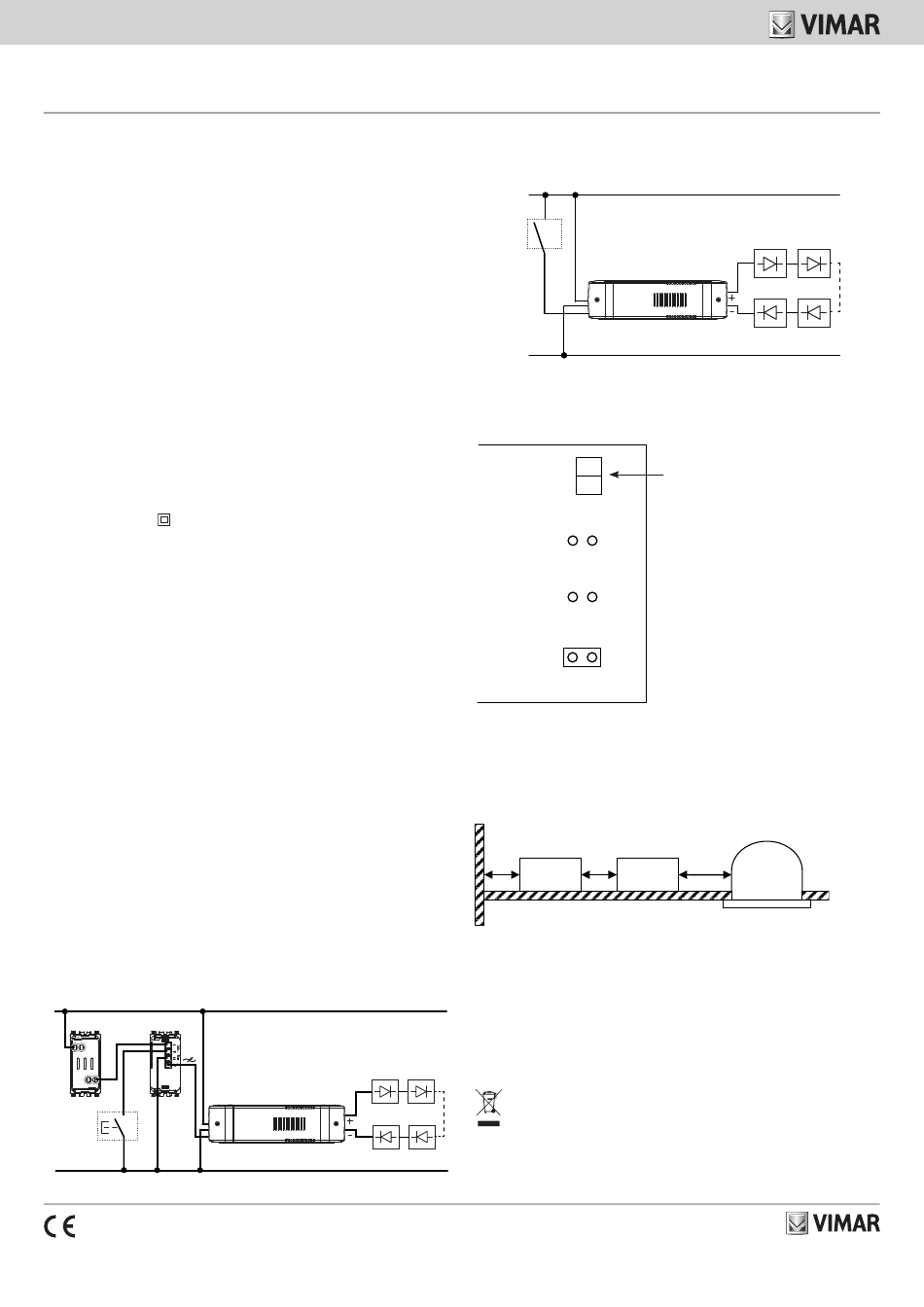

Fig. 1. Schema collegamenti alimentatore 01875 con regolatore master universale.
19135-19136
16559-16603
14135-14136
49400566A0 04 1910
2
2 – 1 mm 2 (cavi flessibili)
(cavi rigidi); 0,5 mm – 1 mm (cavi flessibili)
2 2 2
Moduli LED/Strisce LED
01875
Attenzione: I moduli LED devono essere connessi soltanto in serie.
L'alimentatore elettronico dimmerabile può essere controllato anche tramite un interruttore col-
legato tra fase e sincronismo (Fig. 2). In questo caso sarà possibile eseguire solo l'ON/OFF alla
massima intensità del modulo LED collegato all'alimentatore.
L
Interruttore
L
L
N
S
S
N
N
Fig. 2. Schema collegamenti alimentatore 01875 con interruttore ON/OFF.
Prima di collegare l'alimentatore alla rete di alimentazione 230V~, selezionare la corrente nominale
di uscita 350/500/700 mA mediante il jumper collocato sul lato secondario e collegare il modulo/
striscia LED (Fig. 3).
+
-
700 mA
500 mA
350 mA
Fig. 3. Posizione del jumper per selezionare la corrente di uscita 350 mA.
REGOLE DI INSTALLAZIONE
L'installazione deve essere effettuata da personale qualificato con l'osservanza delle disposizioni
regolanti l'installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.
Garantire delle distanze minime attorno all'apparecchio in modo che vi sia una sufficiente ventila-
zione. L'apparecchio non deve essere sottoposto a stillicidio o a spruzzi d'acqua.
01874
Ta: 45°C max
01875
A A
01875 01875
A ≥ 25 mm; B ≥ 100 mm
Fig. 4. Distanze minime tra l'alimentatore 01875 e le luminarie e/o pareti esterne.
Per tutti i dettagli sulle possibili architetture di installazione si veda SI-Schemi
Installativi presente su www.vimar.com -> Prodotti -> Catalogo prodotti in corrispon-
denza del codice articolo.
CONFORMITÀ NORMATIVA
Direttiva BT. Direttiva EMC.
Norme EN 61347-2-13, EN 62384, EN 61547, EN 61000-3-2, EN 61000-3-3, EN 55015.
Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di piombo.
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine
della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'appa-
recchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In
alternativa alla gestione autonoma, è possibile consegnare gratuitamente l'apparecchiatura che si desidera smaltire
al distributore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i distributori di
prodotti elettronici con superficie di vendita di almeno 400 m
obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L'adeguata raccolta differenziata
per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente
compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o
riciclo dei materiali di cui è composta l'apparecchiatura.
Moduli LED/Strisce LED
01875
Morsetti di uscita modulo/striscia LED
Per impostare a 350 mA la corrente nominale
di uscita, posizionare il jumper come da figura.
In generale, per impostare la corrente di uscita
nominale desiderata, posizionare il jumper in
corrispondenza della rispettiva dicitura.
B
Moduli LED/
Strisce LED
2 è inoltre possibile consegnare gratuitamente, senza
