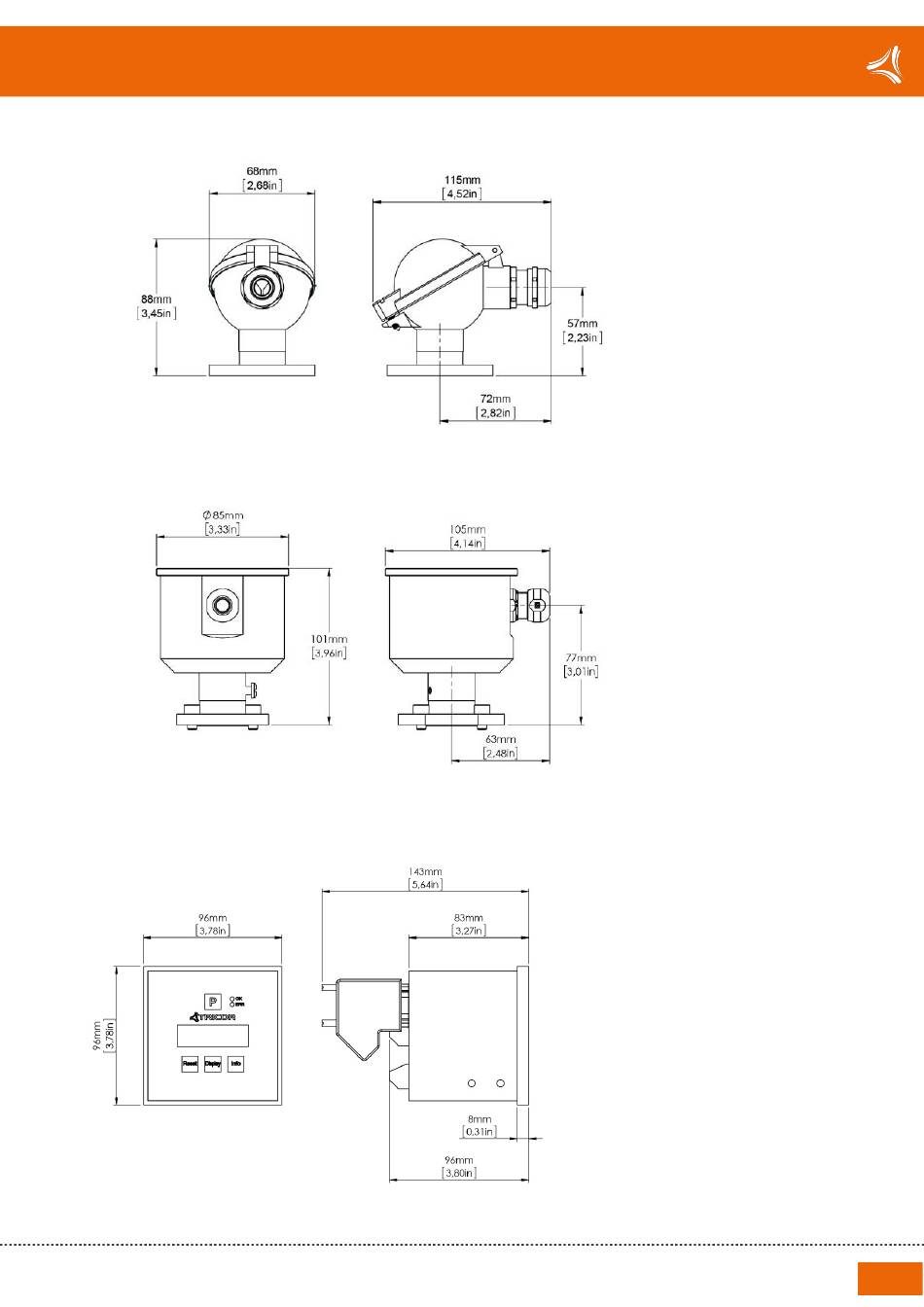

Abb. 40: Abmessungen Anschlussdose; Abb. 41: Abmessungen Tce 8***-S - Tricor CLASSIC Serie Bedienungsanleitung

Maßzeichnung Standard-Anschlussdose
Maßzeichnung Anschlussdose für Hochtemperatur

Abb. 40: Abmessungen Anschlussdose

Maßzeichnung Schalttafelgehäuse

Abb. 41: Abmessungen TCE 8***-S-****

Wichtige Hinweise
Der erforderliche Schalttafelaus-
schnitt beträgt 92 mm +0,8/-0 mm
x 92 mm +0,8/-0 mm.
Die maximale Schalttafeldicke
beträgt 2 mm.
