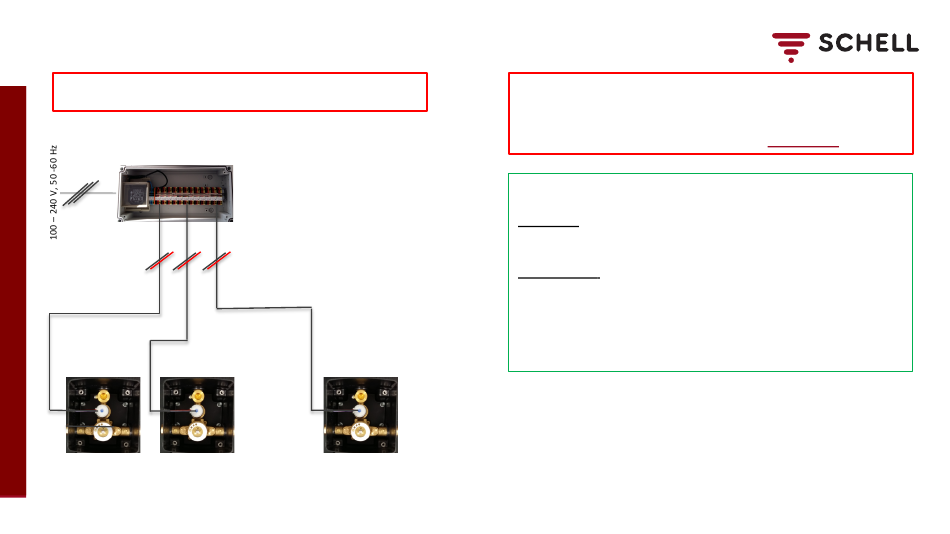

Schema: Verdrahtung LINUS CVD-Touch-Elektronik, ohne th. Desinfektion
Zuleitung nicht mit mögl. Störquellen (z.B. Vorschaltgeräte, Motoren,
Schweißgeräte, Netz- o. Schaltgeräte, etc.) koppeln.
3x 1,5
2
015830099*
Output: 9 V, 0,66 A
015700099 [5 m]
015710099 [10 m]
SCHELL Wandeinbau-Masterbox WBD-E- M, 01904099; WBD-E-V 018220099 (nicht im Bild) Verdrahtung idenQsch.
Vorbereitet zur Montage der CVD-Touch-Elektronik
Stand: Juni 2016
Alle Angaben sind unverbindlich und unterliegen dem technischen Fortschritt.
* AlternaQv zu 015830099:
- 013150099 oder
- 015820099
( jeweils ohne Abb.)
rot = +
schwarz = -
1...12 Stück
Die CVD-Touch-Elektronik erfüllt die europäische EMV-Richtlinie
2004/108/EG und die Niederspannungsrichtlinie 2006/95/EG.
Verdrahtung und InstallaQon durch Elektrofachkrak unter BerücksichQgung
VDE 0100 durchzuführen. Aktuelle DIN/EN/VDE Vorschriken beachten.
Produktbeschreibung und InstallaQonshinweise auf www.schell.eu beachten.
max. Kabellänge bauseits besQmmen (abhängig vom Verlegeweg und mögl.
Störfeldern), kürzesten Weg wählen!
Empfehlung: SCHELL Kabel (ideale Länge bis 10 m) verwenden.
BauseiQge Kabelqualität: AWG 18, 19 o. 20 (2 x 0,79, 0,65 o. 0,51 mm
möglichst verdrillte Kabel verwenden.
Verlegehinweise:
- Kabel (Gleichspannung) nicht zusammen mit las_ührenden Leitungen
verlegen (mögl. Störquelle), fernhalten von Startern für Entladelampen u. ä.
- Überschüssige Kabel abschneiden, nicht aufrollen.
- Jede Elektronik einzeln anschließen (Stern), nicht durchschleifen (Reihe).
- Kabeleinführung in UP-Masterbox dauerelasQsch abdichten u. 300 mm lang
einstecken
www.schell.eu
