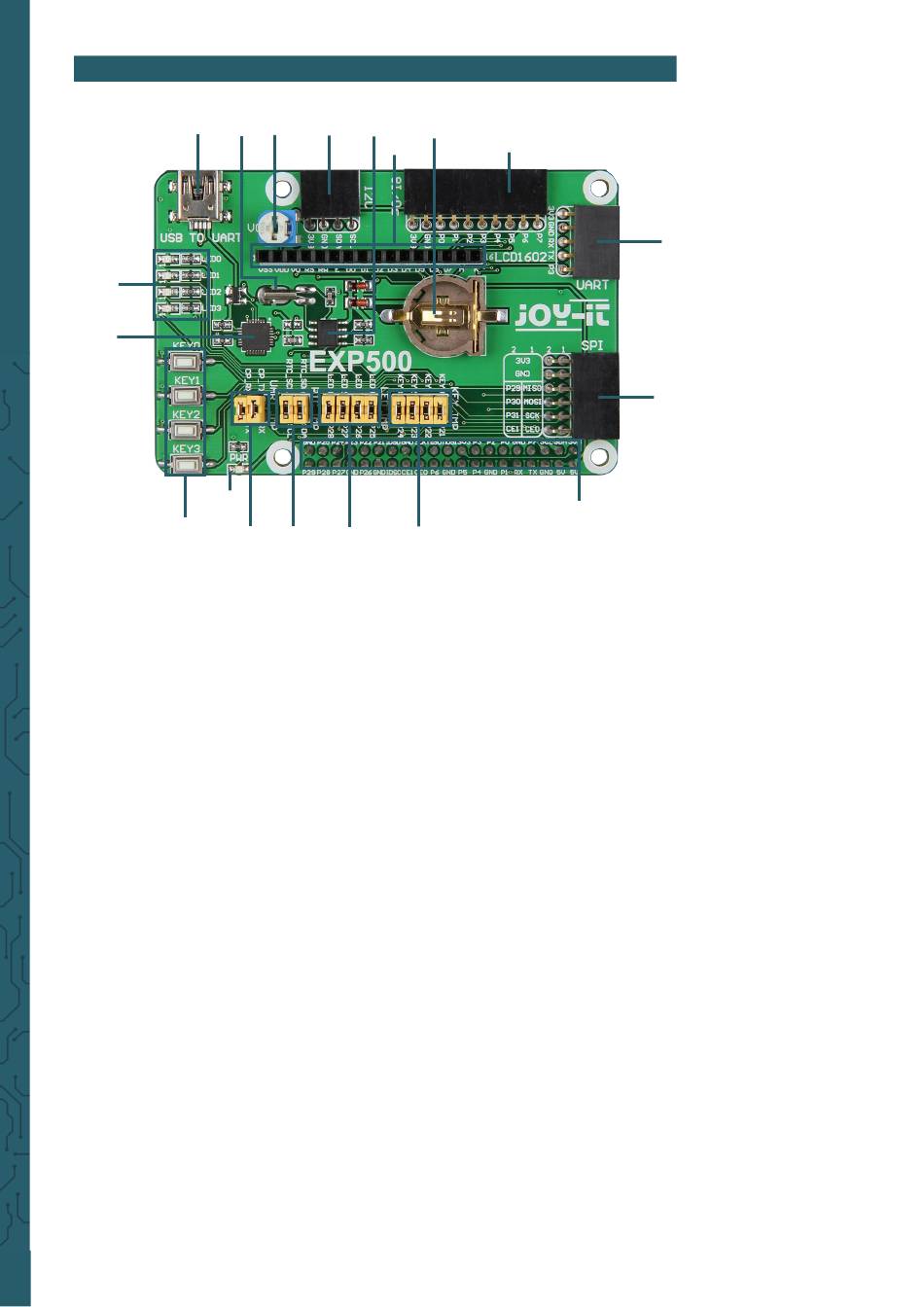

2. ANSCHLÜSSE
7
14 11
9
15
8
10
16
1.
Pin-Header zum direktem Aufstecken auf den Raspberry Pi B+, 2B,
3B, 3B+ oder 4
2.
UART-Schnittstelle
3.
8x I/O Schnittstelle
4.
SPI-Schnittstelle
5.
I2C-Schnittstelle
6.
LCD-Schnittstelle für HD44780 Industrie-Standard-LCD Module
7.
USB zu UART Schnittstelle
8.
Power LED
9.
4x programmierbare LEDs
10.
4x programmierbare Knöpfe
11.
Potentiometer → Kontrastkontrolle für LCD Displays
12.
RTC Batteriehalter für CR1220 Batterien
13.
PCF8563: OnBoard RTC Chip
14.
32.768 Quarz: RTC Quarz
15.
CP2102: OnBoard USB zu UART Chip für Debugging
16.
CP2102: Jumper für an / aus
17.
RTC: Jumper für an / aus
18.
User LEDs Jumper für an / aus (siehe Punkt 9)
19.
User Keys Jumper für an / aus (siehe Punkt 10)
5
13
12
6
17
18
19
