D MONTAGE- UND GEBRAUCHSANWEISUNG
Konsultieren Sie auch die Zeichnungen auf den ersten Seiten
mit den Buchstaben- und Nummern, auf die im Erklärungstext
Bezug genommen wird.
Halten Sie sich strikt an die in diesem Handbuch gegebenen
Anleitungen. Für eventuelle
Unannehmlichkeiten, Schäden oder Brände, die sich aus der
Nichteinhaltung der in diesem Handbuch gegebenen Anleitungen
ergeben, wird jede Haftung abgelehnt. Die Installation und der
Stromanschluss müssen von einem spezialisierten Techniker
durchgeführt werden. Es wird empfohlen, die Haube nicht an
einer Wand zu befestigen, die das Gewicht nicht tragen kann,
z.B. einer Rigipswand, und sie nicht in ein Möbelstück
einzubauen. Für die Wandbefestigung sind die mitgelieferten
Dübel zu verwenden.
Installierung
Die Küchenhaube muss in einem Abstand von mindestens 65
cm über einem Elektroherd und von mindestens 75 cm über
einem Gasherd oder kombinierten Herd angebracht werden.
Wenn die Installationsanweisungen der Gaskochgeräts einen
größeren Abstand vorgeben, ist dieser zu berücksichtigen.
Gebrauch
Die Küchenhaubenmodelle,sindmit
Luftaustrittsöffnung B ausgestattet, um die angesaugten Dämpfe
nach aussen abzuleiten (Abluftversion A – das Abluftrohr ist
nicht mitgeliefert).
Falls es nicht möglich sein sollte, die angesaugten Kochdämpfe
nach aussen abzuleiten, kann das Gerät auch als
Umlufthaube F verwendet werden. Dazu ist es notwendig, 1
Aktivkohlefilter F zu montieren; so wird die angesaugte Luft
ueber die Gitter G wieder in den Raum zurueckgefuehrt.
Elektrischer Anschluss
Vergewissern Sie sich, dass sich in der Nähe der Haube eine
Stromsteckdose befindet und dass die Anlage mit einem
Differential von 30 mA versehen ist.
Die Netzspannung muss der auf der Datenplakette im Inneren
der Haube angegebenen Spannung entsprechen. Die Haube
hat ein 1250 mm langes Stromkabel mit oder ohne Stecker:
Wenn es einen Stecker hat, schließen Sie die Haube an eine
den geltenden Vorschriften
zugänglichen Bereich liegende Steckdose an, hat es keinen
Stecker (direkter Netzanschluss),
vorschriftsgemäßer Schalter mit einem Abstand von mindestens
3 mm zwischen den Kontakten (zugänglich) angebracht werden.
Diese Installation und der Stromanschluss muss nach der
technischen Vorschrift von einem spezialisierten Techniker
ausgeführt werden.

Funktionsweise

3
Push
2
AKTIVIERUNG ANZEIGE GERUCHSFILTER:
Wird die Abzugshaube im Filtermodus installiert, ist es notwendig, den
Hinweis auf den Sättigungsgrad des Geruchsfilters zu aktivieren, damit dieser
ausgewechselt werden kann.
vom Gerät verursachte
einer
entsprechende, in
ist ein zweipoliger
1
F
Die Funktion kann bei ausgeschalteter Haube aktiviert oder deaktiviert
werden, indem man den Regler einige Sekunden lang gedrückt hält: Leuchtet
das Symbol (F) viermal grün auf, ist die Funktion aktiviert, leuchtet es viermal
rot auf, ist die Funktion deaktiviert.
Mit der Taste Push wird die Abzugshaube aktiviert, die 4 Symbole leuchten
dann blau. Diese können durch leichte Berührung für die jeweilige Funktion
aktiviert werden. Die letzten Einstellungen der Haube werden gespeichert,
also Saug- und Leuchtkraft.
Das Drücken der Taste schaltet den Motor ein (mit derselben Saugkraft, die
vor dem letzten Ausschalten eingestellt war) und das Anzeigesymbol leuchtet
grün. Drehen des Reglers im oder gegen den Uhrzeigersinn erhöht oder
verringert die Saugkraft. Die Leuchtanzeigen im Bereich (1) zeigen die Stufen
der Saugkraft von 0 bis 4 an. Wird der Regler 5 Sekunden lang nicht bedient,
wird die Regulierung der Motorfunktion beendet, das Anzeigesymbol leuchtet
blau und die Einstellungen können nicht mehr verändert werden.
Durch erneutes Drücken der Taste, so lange die Anzeigeleuchte grün ist,
wird der Motor ausgeschaltet und die Funktion beendet.
Automatischer Betrieb über Wärmesensor: um den Zugang zu dieser
Funktion zu erhalten, die Motortaste betätigen und den Griff gegen den
oberen
Uhrzeigersinn drehen, bis der Leuchtknopf der Motortaste anfängt zu blinken.
Der Temperatursensor wird den Motor in Betrieb setzen und die angemessene
Absaugegeschwindigkeit einstellen. Die Geschwindigkeiten werden
variieren, sobald die Temperatur des Kochfeldes variiert
Das Drücken der Taste schaltet die Beleuchtung des Kochfeldes (bei
maximaler Helligkeit) ein und das Anzeigesymbol leuchtet grün.Wird der
Regler 5 Sekunden lang nicht bedient, wird die Regulierung der Lichtfunktion
beendet, das Anzeigesymbol leuchtet blau und die Einstellungen können
nicht mehr verändert werden.
einem
Das Drücken der Taste schaltet die Timerfunktion der Abzugshaube ein und
das Anzeigesymbol leuchtet grün. Drehen des Reglers im oder gegen den
Uhrzeigersinn erlaubt das Erhöhen oder Verringern der Timerfunktion bis zur
automatischen Abschaltung. Die Leuchtanzeigen im Bereich (3) zeigen die
eingestellte Zeit an, 5-10-20-40 Minuten. Wird der Regler 5 Sekunden lang
nicht bedient, wird die Timerfunktion beendet, das Anzeigesymbol leuchtet
blau und die Einstellungen können nicht mehr verändert werden.
Durch erneutes Drücken der Taste, so lange die Anzeigeleuchte grün ist,der
Timer auf Null gesetzt und die Funktion beendet.
F
Die Abzugshaube verfügt über zwei Anzeigen, die den Sättigungsgrad des
Geruchsfilters (sofern die Funktion aktiviert wurde) und des Metallfilters
anzeigen.
Beim ersten Drücken der Taste leuchtet das Anzeigesymbol rot und der
Sättigungsgrad des Metallfilters wird angezeigt. Beim zweiten Drücken der
Taste leuchtet das Anzeigesymbol violett und der Sättigungsgrad des
Geruchsfilters wird angezeigt, sofern dieser zuvor aktiviert wurde; in diesem
Fall zeigen die Leuchtanzeigen im Bereich (1) den Sättigungsgrad der Filter
an.
Wenn der Timer des Metallfilters bei 40 Stunden angelangt ist, leuchtet das
Symbol rot; der Metallfilter muss dann gereinigt werden. Nach 120 Stunden
leuchtet Symbol violett und der Geruchsfilter muss ausgewechselt werden.

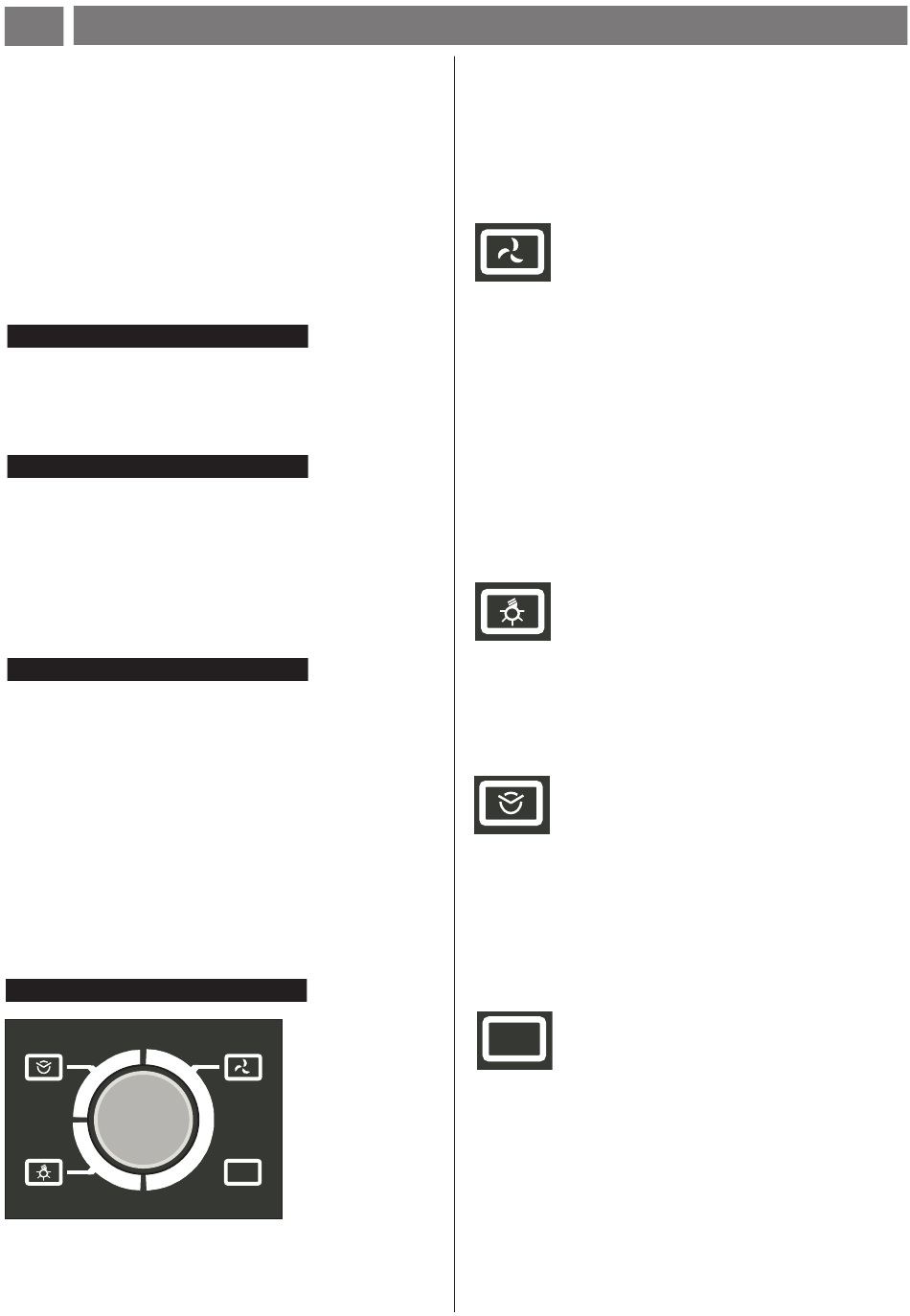

MOTOR-TASTE
LICHT-TASTE
TIMER-TASTE
FILTER-TASTE
