MDT-tex ZB10111 Bedienungsanleitung Seite 8

02

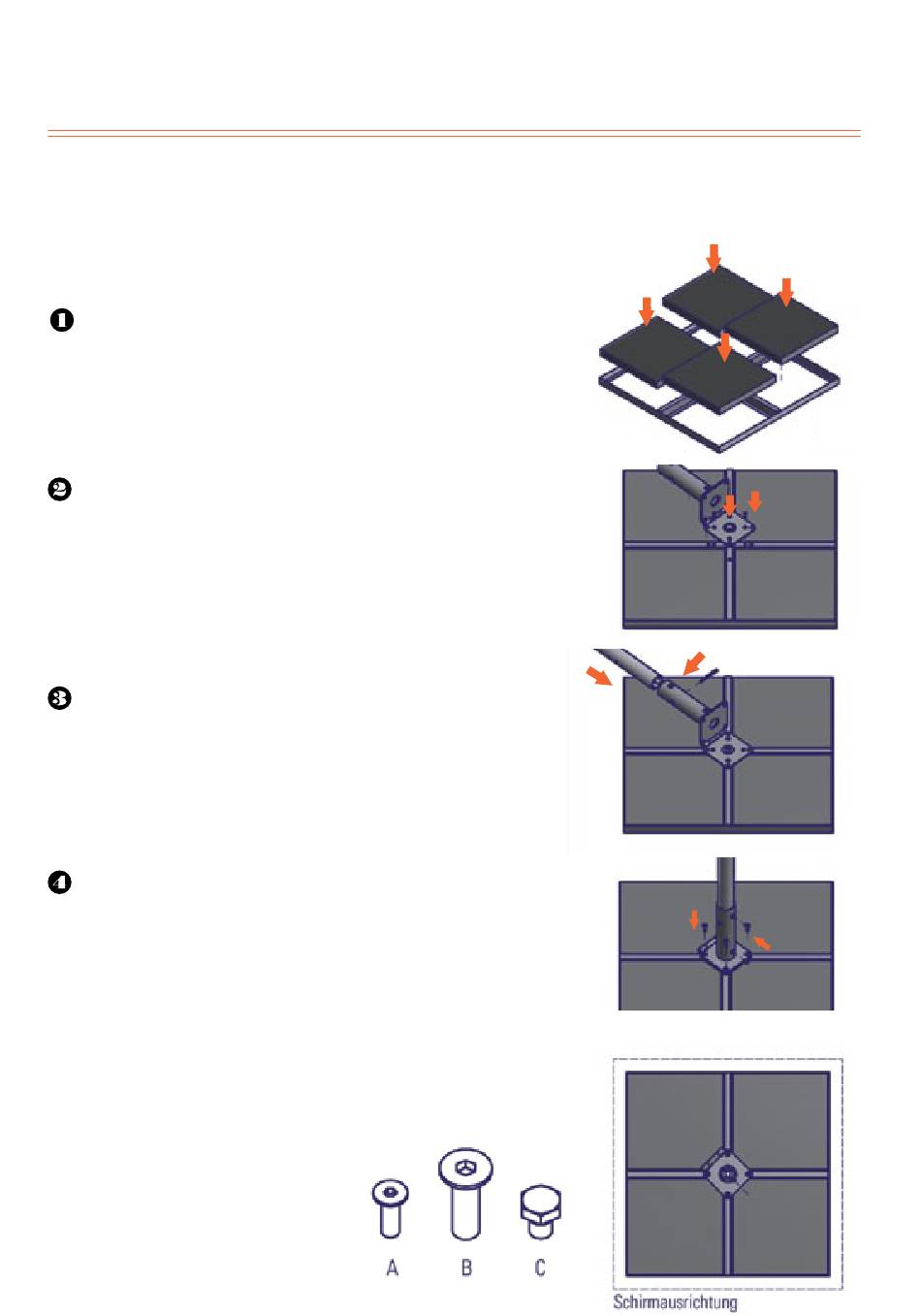

klappaDapTer auF rahMensTänDer
HiNged adapTer aT Frame base
Betonplatten in die dafür vorgesehenen
rahmen legen
slide paving stones into mobile base
grundplatte des klappadapters mit 2
schrauben (a) auf dem rahmenständer
fixieren
secure hinged adapter to mobile base
with 2 set screws (a)
Mast in den adapter stecken und mittels
sicherheitsbolzen arretieren
slide umbrella into adapter and secure
with safety bolt
klappadapter in der vertikalen position
mit den mitgelieferten schrauben (B)
verschrauben und den schirm mit den
Feststellschrauben (c) fixieren
ausrichtung in 45°
raise adapter to uoright position and
secure to base with screws (B) (c)
Orientation in 45 °
8
Typ T / Type T
