wohnen
7
7.3 Tür von innen öffnen/schließen
Nebenstehende Abbildung zeigt eine links angeschlagene
Tür. Die Darstellung einer rechts angeschlagenen Tür ist spie-
gelbildlich.
Öffnen und Schließen:
1. Zum Öffnen den Türgriff (Abb. 10, Pos. 1) nach unten
drücken, Stellung » C «.
Türgriff springt in Ausgangsstellung » B « zurück.
2. Zum Verriegeln Türgriff (Abb. 10, Pos. 1) nach oben in
Stellung » A « drehen.

Verriegeln und Entriegeln:

1. Zum Verriegeln des Türunterteils und Türoberteils
inneren Drehriegel (Abb. 10, Pos. 2) in Stellung » D «
drehen.
2. Zum Entriegeln des Türunterteils und Türoberteils inne-
ren Drehriegel (Abb. 10, Pos. 2) in Stellung » E « drehen.
7.4 Ausstellfenster öffnen/schließen
Die Ausstellfenster des Caravans sind mit Arretierungsauto-
matik ausgestattet, d. h., das Ausstellfenster rastet nach dem
Öffnen automatisch in der gewünschten Raststellung ein.
Öffnen:
1. Verriegelungshebel (1) in Stellung » AUF « drehen.
2. Ausstellfenster bis zur gewünschten Raststellung öff-
nen, Teleskopführung (2) rastet automatisch ein.
Schließen:
1. Ausstellfenster etwas weiter ausstellen, bis Arretierung
freigegeben wird und Fenster schließen.
2. Verriegelungshebel in Stellung » ZU « drehen.
48
D
E

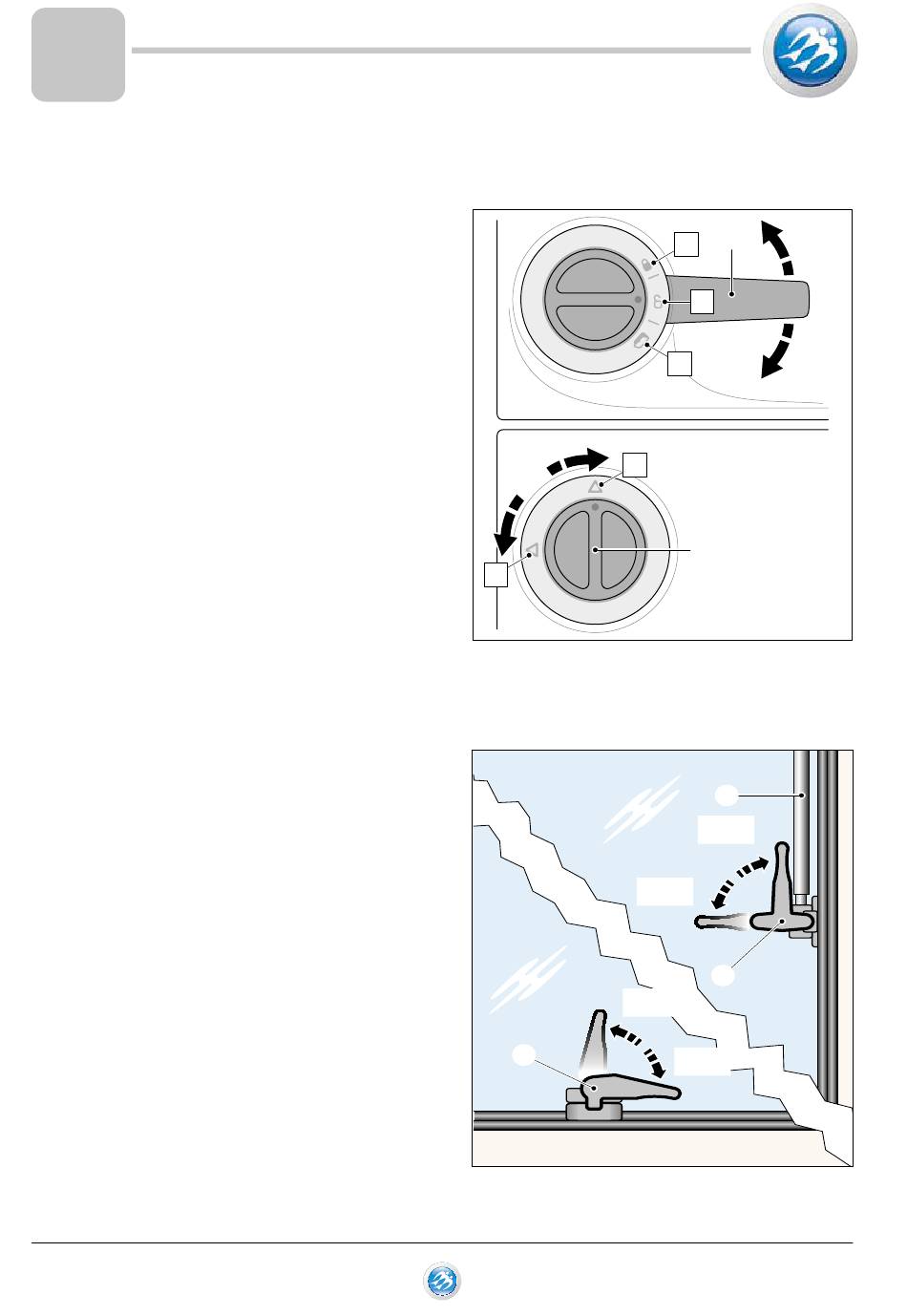

Abb. 10 Tür von innen öffnen/schließen
AUF
1
Abb. 11 Ausstellfenster öffnen/schließen
1
A
B
C
2
10900300
2
ZU
AUF
1
ZU
109-0004-05DE - 18/09
