Garmin Radareinheit
GPS 7/7X
Hinweis: Beim Einsatz der Garmin Radareinheit bei einem erweiterten Netzwerk muss jede der Netzwerkkomponenten gemäß den jeweiligen
Installationsanweisungen installiert werden. Diese Abbildung stellt lediglich die Kommunikation der Garmin Radareinheit mit einem erweiterten Netzwerk,
nicht aber die erforderlichen Kabelanschlüsse der anderen Netzwerkkomponenten dar.
Hinweis: Die Garmin Radareinheit, der Garmin-Plotter und die anderen Netzwerkkomponenten müssen entsprechend der Installationsanweisungen an
eine Stromquelle angeschlossen werden. Diese Abbildung stellt lediglich die Netzwerk-Datenverbindungen dar.
Bugversatz
Je nach Installation der Radareinheit muss gegebenenfalls der Bugversatz angepasst werden. Wenn die Installation der Radareinheit einen Versatz von
180 ° erfordert, stellen Sie einen Bugversatz von 180 ° ein und testen den Radar. Wenn der Bugversatz weiter angepasst werden muss, fahren Sie mit
den unten aufgeführten Schritten fort.
Peilen Sie mit dem Bug des Schiffes ein unbewegliches Ziel an, das sich in Sichtweite befindet. Messen Sie die Zielpeilung auf dem Radar. Wenn die
Peilungsabweichung mehr als +/-1° beträgt, führen Sie folgende Schritte aus, um auf den Bugversatz im Menü des Plotters zuzugreifen:
Bugversatz auf einem Kartenplotter der Serie GPSMAP 3000:
1. Drücken Sie auf der Radar-Seite die Taste ADJ, um das Menü „Anpassung" anzuzeigen.
2. Wählen Sie im Menü „Anpassung" die Option „Einstellungen", und drücken Sie die Taste ENTER. Wählen Sie mit dem KIPPSCHALTER die
Registerkarte „Erweitert".
3. Markieren Sie mit dem KIPPSCHALTER den Bugversatz-Schieberegler, und drücken Sie die Taste ENTER.
4. Passen Sie den Bugversatz an.
Bugversatz auf einem Plotter der Serie GPSMAP 4000/5000:
1. Wählen Sie auf dem Home-Bildschirm die Option „Radar" > „Radareinstellungen" > „Erweitert" > „Bugversatz".
2. Passen Sie den Bugversatz an.
Einsatz des Radars
Alle Funktionen der Garmin Radareinheit werden mithilfe des Kartenplotters des Garmin Marinenetzwerks gesteuert. Informationen zum Einsatz
finden Sie im Abschnitt über Radar im Handbuch Ihres Plotters. Wenn das Handbuch Ihres Plotters keinen Abschnitt über Radar enthält, laden Sie die
neueste Version des Handbuchs herunter: http://www.garmin.com/support/userManual.jsp.

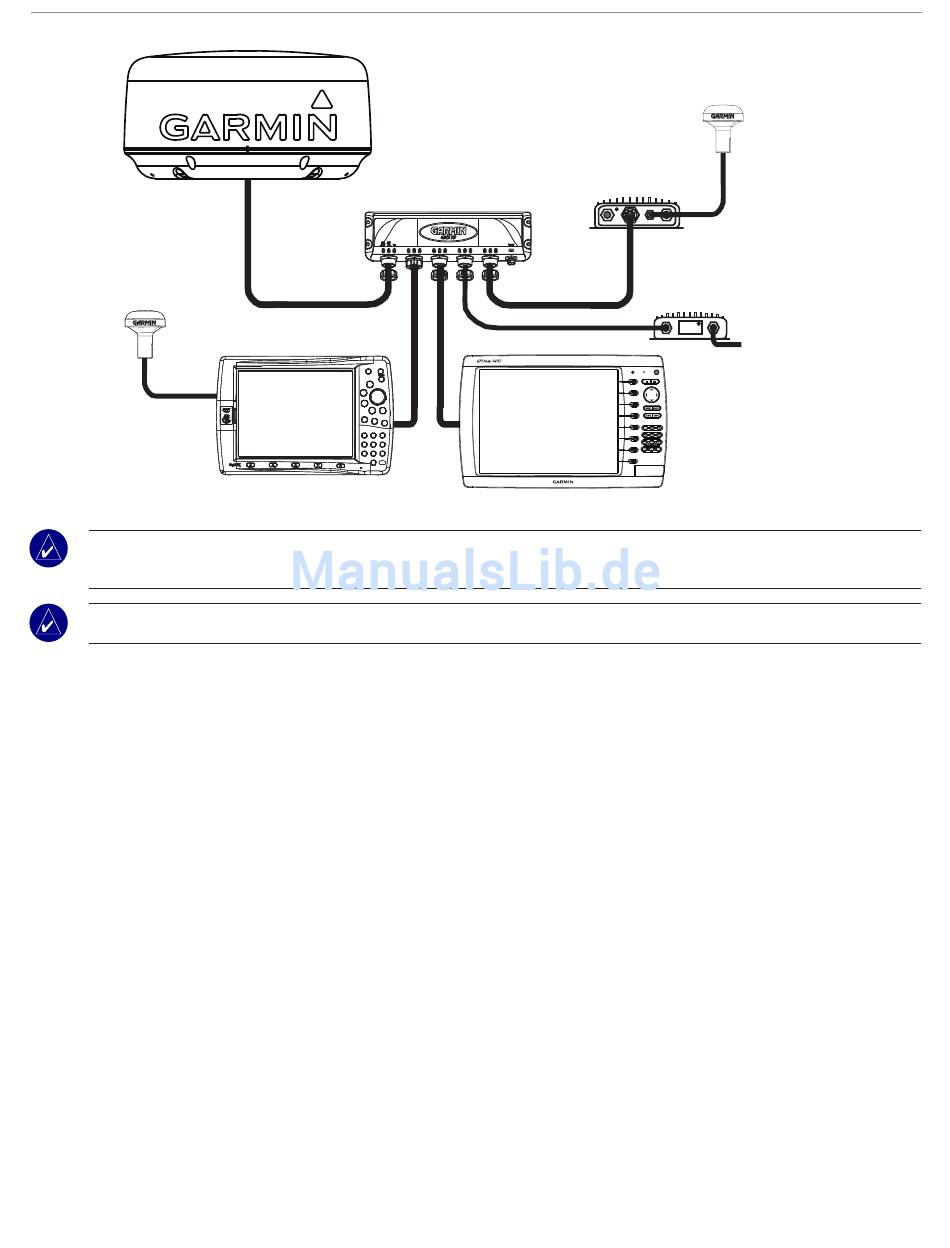

Installationsanleitung für die Garmin Radareinheit
Anschlusserweiterung für
Garmin GMS 0-Marinenetzwerk
Garmin-Plotter
Erweitertes Netzwerk
Garmin GDL 0/0A
Seewetter-/
Audiosatellitenempfänger
GSD Echolotmodul
Garmin-Plotter
GA
zum Schwinger
5
