Installationsvorgänge
Die Reihenfolge, in der die Radareinheit und die Strom- und Netzwerkkabel befestigt bzw. angeschlossen werden, ist vom Installationsort und der
verwendeten Halterung abhängig.

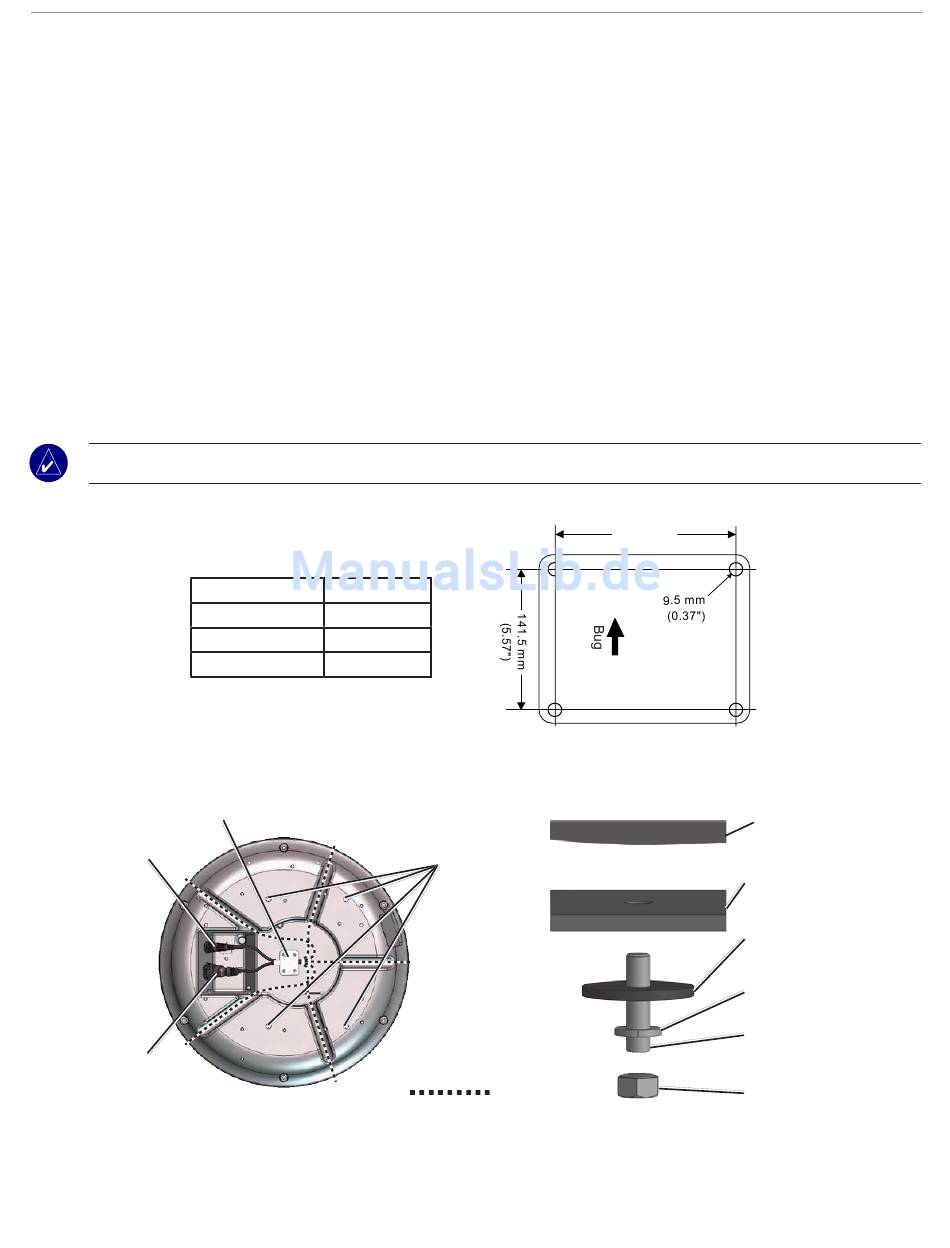

Befestigen der Radareinheit
1. Nachdem Sie einen passenden Standort zum Befestigen des Scanners ermittelt haben, prüfen Sie ob, sich die vorderen und hinteren
Bohrlöcher jeweils auf gleicher Höhe befinden. Bohren Sie dann mithilfe der Montageschablone oder mithilfe von Abbildung 1 vier Bohrlöcher
mit einem Durchmesser von 9,5 mm (0,37 Zoll). (Dieser Schritt ist nicht erforderlich, wenn Sie eine vorgebohrte Garmin-kompatible oder
Raymarine
-Halterung verwenden.)
®
2. Richten Sie den Schlitz und den Sicherungsring am Stromkabel mit dem Netzanschluss aus. Stecken Sie das 2-Stift-Stromkabel an den
Netzanschluss und das RJ-45-Marinenetzwerkkabel in den RJ-45-Stecker (Abbildung 2). Drehen Sie den Sicherungsring am Kabel bis zum
Anschlag. Drehen Sie den RJ-45-Sicherungsring im Uhrzeigersinn, bis er sicher sitzt.
3. Strom- und Netzwerkkabel können in eine der fünf Führungskerben auf der Unterseite des Gehäuses der Radareinheit gedrückt und in der
Kabelhalterung gesichert werden (Abbildung 2). Knicken oder biegen Sie die Kabel nicht unnötig. Weitere Informationen finden Sie im Abschnitt
über Kabelhalterungen.
4. Positionieren Sie die Radareinheit so auf der Montagefläche, dass die dreieckige Markierung auf dem Gehäuse in die Fahrtrichtung des Schiffs
zeigt. Setzen Sie einen Tropfen seetaugliches Abdichtungsmittel um jedes der Befestigungslöcher auf der Halteplatte.
5. Stecken Sie die vier (4) M8 x 1,25 x 60-Gewindebolzen in die Befestigungslöcher auf der Unterseite der Radareinheit. Wenn sie korrekt befestigt
wurden, sollten sie nicht weiter als 50 mm ± 1 mm (2 Zoll) aus der Radareinheit herausragen.
6. Befestigen Sie nun die Radareinheit mithilfe der M8 x 1,25 x 60-Gewindebolzen (die im vorherigen Schritt montiert wurden), der Feder- und
Unterlegschreiben und der M8-Sechskantmuttern auf der Montagefläche (Abbildung 3). Das Drehmoment der Muttern sollte
ca. 13,7 - 18,6 Nm (10 - 14 lb ft) betragen.
Hinweis: Die mitgelieferten M8 x 1,25 x 60-Gewindebolzen sind für Halteplatten in einer Dicke von 5 - 30 mm (0,2 - 1,2 Zoll) geeignet (empfohlen).

Bei Halteplatten, deren Dicke 30 mm (1,2 Zoll) übersteigt, werden vor Ort erhältliche, längere Bolzen benötigt.
2 Meter (6,5 Fuß)
4 Meter (13 Fuß)
6 Meter(19 Fuß)
Platte
Netzanschluss
Netzwerkanschluss
Installationsanleitung für die Garmin Radareinheit
entfernung
Querschnitt
16 AWG
14 AWG
12 AWG
Tabelle für
Kabelquerschnitt
Kabelführungsoptionen
Abbildung 2
233.0 mm
Abbildung 1
Montagelöcher
Abbildung 3
(9.17")
Scanner
Halterung
Unterlegscheibe
Federscheibe
M8 x 60
Gewindestange
M8-Mutter
