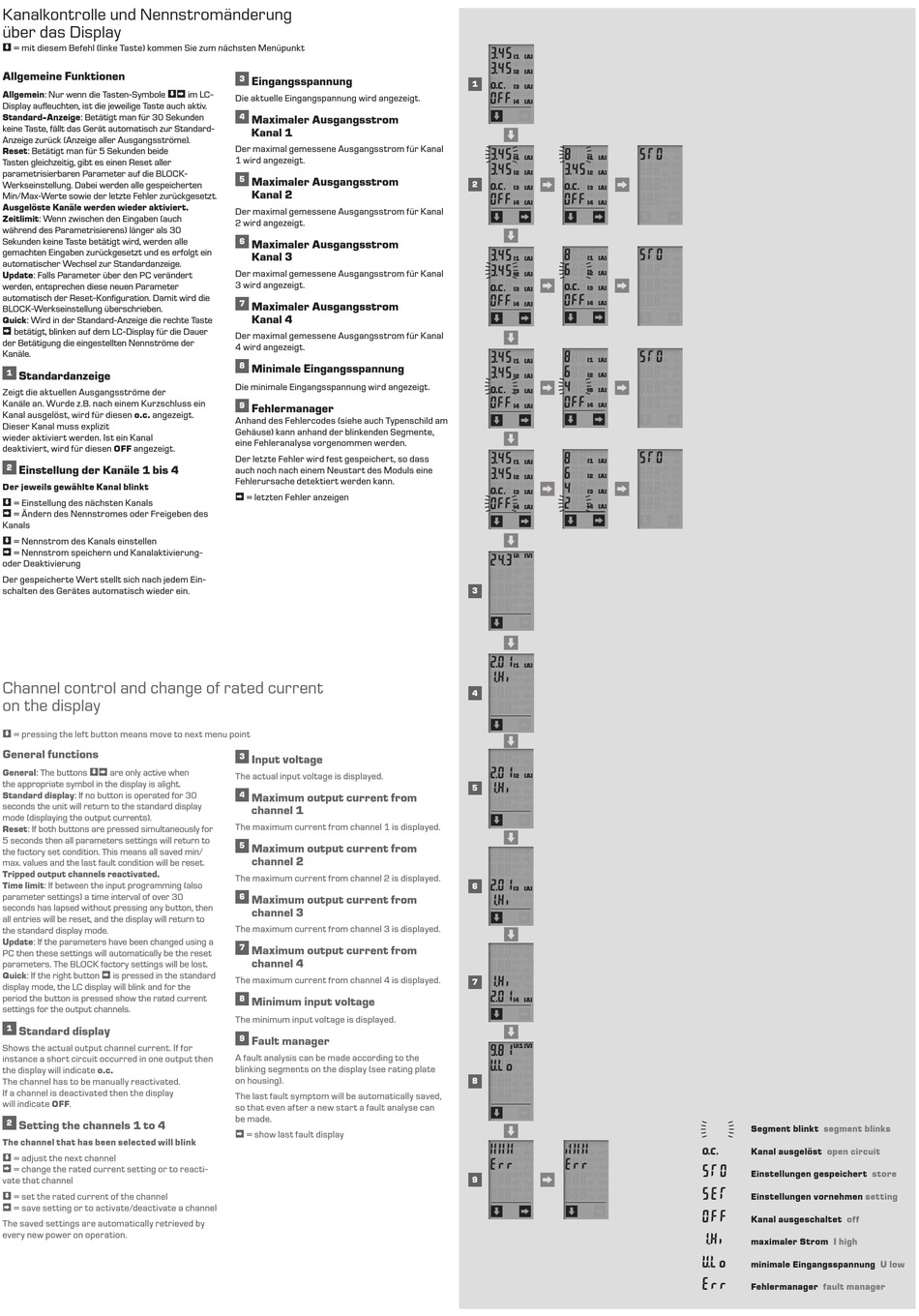

Kanalkontrolle und Nennstromänderung
über das Display
A
= mit diesem Befehl (linke Taste) kommen Sie zum nächsten Menüpunkt
Allgemeine Funktionen
AB
Allgemein: Nur wenn die Tasten-Symbole
Display aufleuchten, ist die jeweilige Taste auch aktiv.
Standard-Anzeige: Betätigt man für 30 Sekunden
keine Taste, fällt das Gerät automatisch zur Standard-
Anzeige zurück (Anzeige aller Ausgangsströme).
Reset: Betätigt man für 5 Sekunden beide
Tasten gleichzeitig, gibt es einen Reset aller
parametrisierbaren Parameter auf die BLOCK-
Werkseinstellung. Dabei werden alle gespeicherten
Min/Max-Werte sowie der letzte Fehler zurückgesetzt.
Ausgelöste Kanäle werden wieder aktiviert.
Zeitlimit: Wenn zwischen den Eingaben (auch
während des Parametrisierens) länger als 30
Sekunden keine Taste betätigt wird, werden alle
gemachten Eingaben zurückgesetzt und es erfolgt ein
automatischer Wechsel zur Standardanzeige.
Update: Falls Parameter über den PC verändert
werden, entsprechen diese neuen Parameter
automatisch der Reset-Konfiguration. Damit wird die
BLOCK-Werkseinstellung überschrieben.
Quick: Wird in der Standard-Anzeige die rechte Taste
B
betätigt, blinken auf dem LC-Display für die Dauer
der Betätigung die eingestellten Nennströme der
Kanäle.
1
Standardanzeige
Zeigt die aktuellen Ausgangsströme der
Kanäle an. Wurde z.B. nach einem Kurzschluss ein
Kanal ausgelöst, wird für diesen o.c. angezeigt.
Dieser Kanal muss explizit
wieder aktiviert werden. Ist ein Kanal
deaktiviert, wird für diesen OFF angezeigt.
2
Einstellung der Kanäle 1 bis 4
Der jeweils gewählte Kanal blinkt
A
= Einstellung des nächsten Kanals
B
= Ändern des Nennstromes oder Freigeben des
Kanals
A
= Nennstrom des Kanals einstellen
B
= Nennstrom speichern und Kanalaktivierung-
oder Deaktivierung
Der gespeicherte Wert stellt sich nach jedem Ein-
schalten des Gerätes automatisch wieder ein.
Channel control and change of rated current
on the display
A
= pressing the left button means move to next menu point
General functions
AB
General: The buttons
are only active when
the appropriate symbol in the display is alight.
Standard display: If no button is operated for 30
seconds the unit will return to the standard display
mode (displaying the output currents).
Reset: If both buttons are pressed simultaneously for
5 seconds then all parameters settings will return to
the factory set condition. This means all saved min/
max. values and the last fault condition will be reset.
Tripped output channels reactivated.
Time limit: If between the input programming (also
parameter settings) a time interval of over 30
seconds has lapsed without pressing any button, then
all entries will be reset, and the display will return to
the standard display mode.
Update: If the parameters have been changed using a
PC then these settings will automatically be the reset
parameters. The BLOCK factory settings will be lost.
B
Quick: If the right button
is pressed in the standard
display mode, the LC display will blink and for the
period the button is pressed show the rated current
settings for the output channels.
1
Standard display
Shows the actual output channel current. If for
instance a short circuit occurred in one output then
the display will indicate o.c.
The channel has to be manually reactivated.
If a channel is deactivated then the display
will indicate OFF.
2
Setting the channels 1 to 4
The channel that has been selected will blink
A
= adjust the next channel
B
= change the rated current setting or to reacti-
vate that channel
A
= set the rated current of the channel
B
= save setting or to activate/deactivate a channel
The saved settings are automatically retrieved by
every new power on operation.
3
Eingangsspannung
im LC-
Die aktuelle Eingangspannung wird angezeigt.
4
Maximaler Ausgangsstrom
Kanal 1
Der maximal gemessene Ausgangsstrom für Kanal
1 wird angezeigt.
5
Maximaler Ausgangsstrom
Kanal 2
Der maximal gemessene Ausgangsstrom für Kanal
2 wird angezeigt.
6
Maximaler Ausgangsstrom
Kanal 3
Der maximal gemessene Ausgangsstrom für Kanal
3 wird angezeigt.
7
Maximaler Ausgangsstrom
Kanal 4
Der maximal gemessene Ausgangsstrom für Kanal
4 wird angezeigt.
8
Minimale Eingangsspannung
Die minimale Eingangsspannung wird angezeigt.
9
Fehlermanager
Anhand des Fehlercodes (siehe auch Typenschild am
Gehäuse) kann anhand der blinkenden Segmente,
eine Fehleranalyse vorgenommen werden.
Der letzte Fehler wird fest gespeichert, so dass
auch noch nach einem Neustart des Moduls eine
Fehlerursache detektiert werden kann.
B
= letzten Fehler anzeigen
3
Input voltage
The actual input voltage is displayed.
4
Maximum output current from
channel 1
The maximum current from channel 1 is displayed.
5
Maximum output current from
channel 2
The maximum current from channel 2 is displayed.
6
Maximum output current from
channel 3
The maximum current from channel 3 is displayed.
7
Maximum output current from
channel 4
The maximum current from channel 4 is displayed.
8
Minimum input voltage
The minimum input voltage is displayed.
9
Fault manager
A fault analysis can be made according to the
blinking segments on the display (see rating plate
on housing).
The last fault symptom will be automatically saved,
so that even after a new start a fault analyse can
be made.
B
= show last fault display
3 , 4 5
I1 [A]
3 , 4 5
I2 [A]
o . c .
1
I3 [A]
OFF
I4 [A]
3 , 4 5
8
STO
I1 [A]
I1 [A]
3 , 4 5
3 , 4 5
I2 [A]
I2 [A]
o . c .
o . c .
2
I3 [A]
I3 [A]
OFF
OFF
I4 [A]
I4 [A]
8
STO
3 , 4 5
I1 [A]
I1 [A]
6
3 , 4 5
I2 [A]
I2 [A]
o . c .
o . c .
I3 [A]
I3 [A]
OFF
OFF
I4 [A]
I4 [A]
3 , 4 5
8
STO
I1 [A]
I1 [A]
6
3 , 4 5
I2 [A]
I2 [A]
4
o . c .
I3 [A]
I3 [A]
OFF
OFF
I4 [A]
I4 [A]
3 , 4 5
8
STO
I1 [A]
I1 [A]
6
3 , 4 5
I2 [A]
I2 [A]
4
o . c .
I3 [A]
I3 [A]
OFF
2
I4 [A]
I4 [A]
24 . 3
Ui [V]
3
2. 0 1
I1 [A]
1. H i
4
2. 0 1
I2 [A]
I. H i
5
2. 0 1
6
I3 [A]
I. H i
I. H i
7
2. 0 1
I4 [A]
9. 8 1
Ui1 [V]
U. L o
8
!!!
$!!
Err
Err
9
Segment blinkt
segment blinks
o. c .
Kanal ausgelöst
open circuit
STO
Einstellungen gespeichert
store
SET
Einstellungen vornehmen
setting
OFF
Kanal ausgeschaltet
off
I. H i
maximaler Strom
I high
U. L o
minimale Eingangsspannung
Err
Fehlermanager
fault manager
U low
