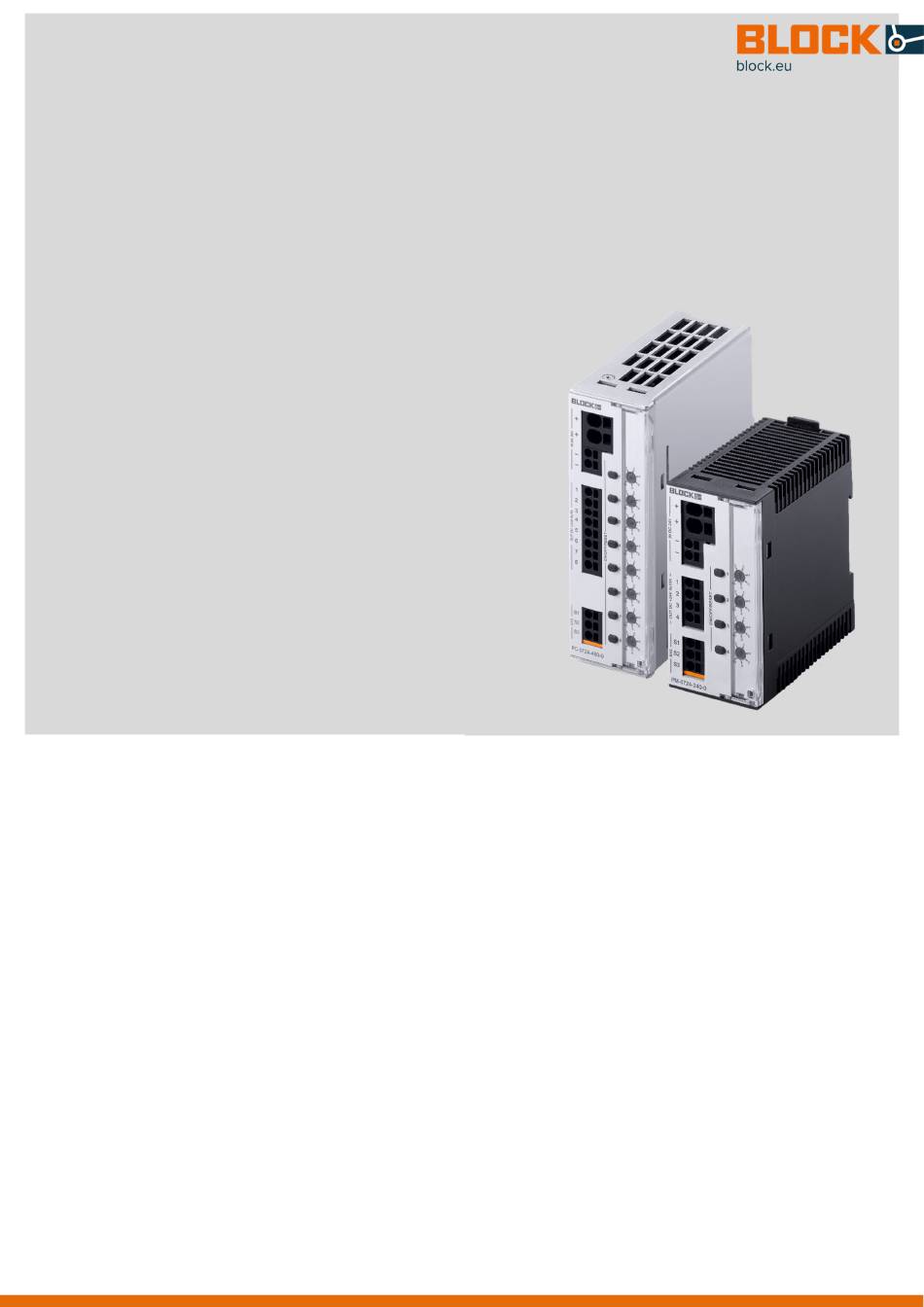

- Seite 1 HANDBUCH ECONOMY SMART mit IO-LINK PC-0724-800-0I1 PM-0724-400-0I1 Mehrkanalschutzschalter IO-LINK BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 Phone +49 4231 678-0 Fax +49 4231 678-177 • 27283 Verden Germany info@block.eu • block.eu •...
- Seite 2 Aufladen von kapazitiven Lasten ................14 Kommunikation ....................15 Prozessdaten und Parameter ............... 16 Prozessdaten ....................16 5.1.1 PC-0724-800-0I1 ........................16 5.1.2 PM-0724-400-0I1 ........................19 5.2 Azyklische E/A Daten IO-LINK ................22 Azyklische E/A Daten des Schutzschalters .............. 23 5.3.1 PC-0724-800-0I1 ........................
- Seite 3 Die nachfolgende Tabelle zeigt die Bestelldaten der ECONOMY SMART Schutzschalter mit IO-LINK. Tabelle 1: Bestellnummern Variante Eingangsspannung Kanäle PC-0724-800-0I1 24 Vdc PM-0724-400-0I1 24 Vdc BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 13.12.2024 / FRAN Phone +49 4231 678-0 Fax +49 4231 678-177 • 27283 Verden Germany Technische Änderungen vorbehalten info@block.eu...
- Seite 4 Beschädigungen schalten Sie sofort die Versorgungsspannung ab und senden das Gerät zur Über- prüfung an BLOCK Transformatoren-Elektronik GmbH. Das Gerät beinhaltet keine Servicebauteile. Bei Auslö- sen einer internen Sicherung liegt höchstwahrscheinlich ein interner Defekt am Gerät vor. Die angegebenen Daten dienen allein der Produktbeschreibung und sind nicht als zugesicherte Eigenschaften im Rechtssinne aufzufassen.
- Seite 5 Betreiben Sie das Gerät nicht in feuchter Umgebung oder in einer Umgebung, bei der mit Betauung oder Kondensation zu rechnen ist. ACHTUNG Gehäuse nicht während des Betriebes oder kurz nach dem Abschalten berühren. Heiße Oberflächen können Verletzungen verursachen. BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 13.12.2024 / FRAN Phone +49 4231 678-0 Fax +49 4231 678-177 •...
- Seite 6 Ausgangs. Über die IO-LINK Schnittstelle lassen sich betriebsrelevante Informationen auslesen und gezielt ein- zelne Ausgänge ein- oder ausschalten. Über eine mehrfarbige LED wird der Status des jeweiligen Ausgangs angezeigt. Abbildung 1: Elektronischer Schutzschalter BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 13.12.2024 / FRAN Phone +49 4231 678-0 Fax +49 4231 678-177 •...
- Seite 7 Abbildung 2: Systemaufbau Hinweis: Eine abweichende Verdrahtung kann zur Zerstörung der Module führen. Die IO-LINK-Leitung darf eine maximale Länge von 20 m nicht überschreiten. BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 13.12.2024 / FRAN Phone +49 4231 678-0 Fax +49 4231 678-177 •...
- Seite 8 Millisekunden zuverlässig abgeschaltet. Die Höhe des Kurzschluss-Stromes ist von der Strombegrenzung des speisenden Netzteils sowie vom Leitungswiderstand abhängig. Eine Kennlinie be- schreibt dieses Verhalten in Abbildung 3. Abbildung 3: Auslösekennlinie BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 13.12.2024 / FRAN Phone +49 4231 678-0 Fax +49 4231 678-177 •...
- Seite 9 ELEKTRONISCHER SCHUTZSCHALTER V 1.0 ECONOMY SMART mit IO-LINK Bemaßung Die Bemaßung der Schutzschalter ist in Abbildung 4 zu sehen. Abbildung 4: Bemaßung und Montage BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 13.12.2024 / FRAN Phone +49 4231 678-0 Fax +49 4231 678-177 •...
- Seite 10 Zur Demontage wird ein Standardwerkzeug, wie z. B. ein Schlitzschraubendreher, benötigt. Durch Herunterdrü- cken der Befestigung, lässt sich das Gerät durch Anheben der Geräteunterseite von der Hutschiene lösen. Abbildung 5: Montage auf die Hutschiene BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 13.12.2024 / FRAN...
- Seite 11 ECONOMY SMART mit IO-LINK Um die Kühlung durch natürliche Konvektion sicherzustellen, sind die Abstände zu benachbarten Geräten zu beachten. Abbildung 6: Konvektionskühlung und Abstände BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 13.12.2024 / FRAN Phone +49 4231 678-0 Fax +49 4231 678-177 •...
- Seite 12 AWG) Stromwahlschalter 1 – 10A Taster inkl. Statusanzeige Siehe Kapitel 3.1 IO-LINK Schnittstelle 0,2 – 2,5 mm² (24…12 AWG) BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 13.12.2024 / FRAN Phone +49 4231 678-0 Fax +49 4231 678-177 • 27283 Verden Germany Technische Änderungen vorbehalten info@block.eu...
- Seite 13 ECONOMY SMART mit IO-LINK 4. Inbetriebnahme Die Schutzschalter PC-0724-800-0I1 und PM-0724-400-0I1 initialisieren sich selbstständig durch Anlegen der Versorgungsspannung an die Klemme IN DC 24V+ oder durch Aufbau der IO-LINK Verbindung. Ein funktioneller Betrieb ist nur durch Anlegen der 24 V-Versorgungsspannung an IN+ möglich.
- Seite 14 24,8 64,8 53,3 53,3 41,5 83,3 81,3 71,3 109,5 306,6 222,8 122,8 112,8 BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 13.12.2024 / FRAN Phone +49 4231 678-0 Fax +49 4231 678-177 • 27283 Verden Germany Technische Änderungen vorbehalten info@block.eu • block.eu •...
- Seite 15 Spannungseinbruch der Ausgangsspannung auf kleiner 18V den erforderlichen Strom liefern zu können. Kommunikation Die Schutzschalter PC-0724-800-0I1 und PM-0724-400-0I1 kommunizieren nach dem IO-LINK-Standard V1.1. Für die Kommunikation mit dem Schutzschalter wird ein IO-LINK-Master in der Version V1.1 benötigt. Die Schutzschalter arbeiten im COM 3 Mode (230,4 kB) und tauscht pro Zyklus (2 ms) 9 Byte oder 13 Byte an Pro- zessdaten mit dem Master aus.
- Seite 16 Unsigned Integer 16 Tabelle 7: Prozessdaten Current Channel 1 Byte 4 Beschreibung Datentyp 09 Current Channel 1 Unsigned Integer 8 BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 13.12.2024 / FRAN Phone +49 4231 678-0 Fax +49 4231 678-177 • 27283 Verden Germany Technische Änderungen vorbehalten...
- Seite 17 Unsigned Integer 8 Tabelle 12: Prozessdaten Current Channel 6 Byte 9 Beschreibung Datentyp 14 Current Channel 6 Unsigned Integer 8 BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 13.12.2024 / FRAN Phone +49 4231 678-0 Fax +49 4231 678-177 • 27283 Verden Germany Technische Änderungen vorbehalten...
- Seite 18 21 Over Current Channel 22 Over Current Chan- nel 6 23 Over Current Chan- nel 7 24 Over Current Chan- nel 8 BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 13.12.2024 / FRAN Phone +49 4231 678-0 Fax +49 4231 678-177 • 27283 Verden Germany Technische Änderungen vorbehalten...
- Seite 19 02 Collective Message >90% 03 Collective Message > 100% 04 Collective Message HW-FUSE 05 Collective Message Local Off 06 Input Voltage Alarm 07 Reserved BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 13.12.2024 / FRAN Phone +49 4231 678-0 Fax +49 4231 678-177 •...
- Seite 20 Unsigned Integer 8 Tabelle 22: Prozessdaten Current Channel 4 Byte 7 Beschreibung Datentyp 12 Current Channel 4 Unsigned Integer 8 BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 13.12.2024 / FRAN Phone +49 4231 678-0 Fax +49 4231 678-177 • 27283 Verden Germany Technische Änderungen vorbehalten...
- Seite 21 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 21 Tripped Channel 1 22 Tripped Channel 2 23 Tripped Channel 3 24 Tripped Channel 4 BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 13.12.2024 / FRAN Phone +49 4231 678-0 Fax +49 4231 678-177 •...
- Seite 22 Sys- tem Spezifika- tion Error Count 16 Bit IO-LINK-Inter- face und Sys- tem Spezifika- tion BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 13.12.2024 / FRAN Phone +49 4231 678-0 Fax +49 4231 678-177 • 27283 Verden Germany Technische Änderungen vorbehalten info@block.eu...
- Seite 23 601-608 eBreaker Status 8 Bit Status 609-616 eBreaker Com- 8 Bit EIN / AUS / RESET mand BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 13.12.2024 / FRAN Phone +49 4231 678-0 Fax +49 4231 678-177 • 27283 Verden Germany Technische Änderungen vorbehalten info@block.eu...
- Seite 24 601-604 eBreaker Status 8 Bit Status 609-612 eBreaker Com- 8 Bit EIN / AUS / RE- mand BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 13.12.2024 / FRAN Phone +49 4231 678-0 Fax +49 4231 678-177 • 27283 Verden Germany Technische Änderungen vorbehalten info@block.eu...
- Seite 25 HANDBUCH DE ELEKTRONISCHER SCHUTZSCHALTER V 1.0 ECONOMY SMART mit IO-LINK 5.3.3 Kodierung des Schutzschalterstatus Die Kodierung des Status des PC-0724-800-0I1 (Index 601-608) und des PM-0724-400-0I1 (Index 601-604) ist in Tabelle 28 dargestellt. Tabelle 28: eBreaker Status Dez. Wert Funktionen Bemerkung N.C.
- Seite 26 HANDBUCH DE ELEKTRONISCHER SCHUTZSCHALTER V 1.0 ECONOMY SMART mit IO-LINK 5.3.5 Kodierung des Schutzschaltertypen Die Kodierung des Typen des Pc-0724-800-0I1 (Index 69) und des PM-0724-400-0I1 (Index 69) ist in Tabelle 30 dargestellt. Tabelle 30: eBreaker Type Dez. Wert Bezeichnung Bemerkung...
- Seite 27 Kanal 7 An RESET Kanal 7 Reset Kanal 8 Aus Kanal 8 An RESET Kanal 8 Reset 1) PM-0724-400-OI1 BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 13.12.2024 / FRAN Phone +49 4231 678-0 Fax +49 4231 678-177 • 27283 Verden Germany Technische Änderungen vorbehalten info@block.eu...
- Seite 28 Kanal 5 Reset Trip Counter RESET Kanal 6 Reset Trip Counter RESET Kanal 7 Reset Trip Counter RESET Kanal 8 Reset Trip Counter PM-0724-400-OI1 BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 13.12.2024 / FRAN Phone +49 4231 678-0 Fax +49 4231 678-177 • 27283 Verden Germany Technische Änderungen vorbehalten...
