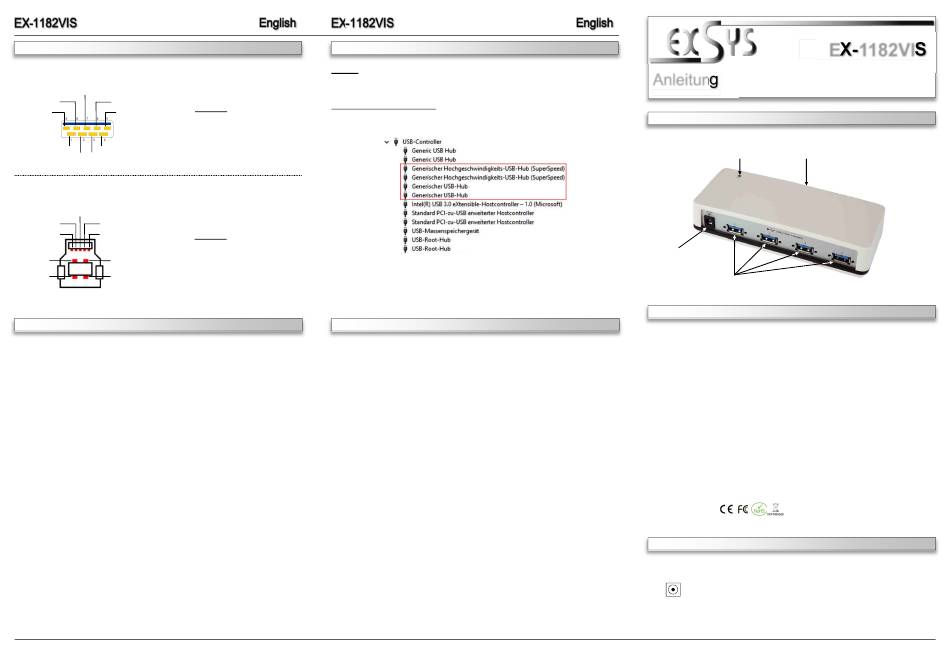

Exsys EX-1182VIS Anleitung

CONNECTORS
USB 3.1 (Gen1) A-Port:
GND_DRAIN
StdB_SSTX+ StdB_SSTX+
StdB_SSTX - StdB_SSTX -
VCC GND
D- D+
USB 3.1 (Gen1) B-Port:
GND_DRAIN
StdB_SSTX+ StdB_SSRX+
StdB_SSTX - StdB_SSRX-
D- VBus
GND
D+
HARDWARE INSTALLATION
Because there are large differences between PC's, we can give you only a general installation
guide for the EX-1182VIS. Please refer your computer's reference manual whenever in doubt.
1. Install the EX-1182VIS to the wall with the Wall Mounting Kit.
2. Connect the USB cable to the USB C-Port at the Hub.
3. Connect the includes power supply to the DC Connector to the Hub.
4. Now connect the other end from the USB cable (A-Plug) to the A-Port at your PC.
5
DRIVER INSTALLATION
All OS
After the hardware installation, the operating system will recognize the device automatically and
install the drivers.
CHECK INSTALLED DRIVER
Attention!
Open the >Device manager<. Now you should see at „USB-Controller" the following new entry:
Never plug in with
force or in wrong
direction.
Attention!
Never plug in with
force or in wrong
direction.
If you see this or a similar information the device is installed correctly.
CLEANING
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In
the area of the connectors please make sure that no fibres from the cloth remain in the connect-
ors. Attention! Never use a moist or wet cloth for cleaning!
AUFBAU
5V DC Anschluss für
beiliegendes Netzteil
BESCHREIBUNG & TECHNISCHE DATEN
Die EX-1182VIS ist ein 3.1(Gen1) HUB für bis zu 4 Endgeräte mit 15KV ESD Überspannungs-
Schutz und 3KV Optische Isolation. Der Hub ist mit vier USB 3.1(Gen1) A-Buchsen für Endge-
räte und eine USB 3.1(Gen1) B-Buchse für den Anschluss an den PC ausgestattet. Die EX-
1182VIS unterstützt alle USB Anschlüsse von 2.0, 3.0 & 3.1. Über die externe Stromversorgung
per Netzteil können an jedem Port 1,5A zur Verfügung gestellt werden. Die EX-1182VIS ge-
währleistet so eine sichere Datenübertragung und exzellente Performance von bis zu 5Gbit pro
Sekunde! Die EX-1182VIS unterstützt ausschließlich den Self Power Modus. Somit ist zum
Betrieb zwingend notwendig das im Lieferumfang befindliche Netzteil mit der EX-1182VIS zu
verbinden. Zusätzlich ist die EX-1182VIS mit einem USB Power Überspannungsschutz und
einer Optischen Isolation ausgestattet. Die EX-1182VIS kann problemlos mit der im Lieferum-
fang enthaltenen Wand Montage Halterung an die Wand installiert werden. Des weiteren besitzt
die EX-1182VIS verschraubbare USB 3.1(Gen1) Anschlüsse.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
ANSCHLÜSSE
5V Buchse:
6
EX-1182VIS
Anleitung
Vers. 1.2 / 11.12.17
1x USB 3.0/3.1(Gen1)
Upstream B-Buchse
Betriebs LED (verschraubbar)
4x USB 3.0/3.1(Gen1)
Downstream A-Buchse
USB 2.0, 3.0 & 3.1
Alle Betriebssysteme
4x USB 3.1(Gen1) A-Buchse, 1x USB 3.1(Gen1) B-Buchse,
1x DC Buchse 5V
EX-1182VIS, Anleitung, USB 3.1(Gen1) Kabel, Netzteil,
Wand Montage Halterung
ACHTUNG!!!
Nur zur Verwendung mit im Lieferumfang enthaltenem Netzteil!
Um die EX-1182VIS zu betreiben, muss das Netzteil angeschlossen werden!
1
