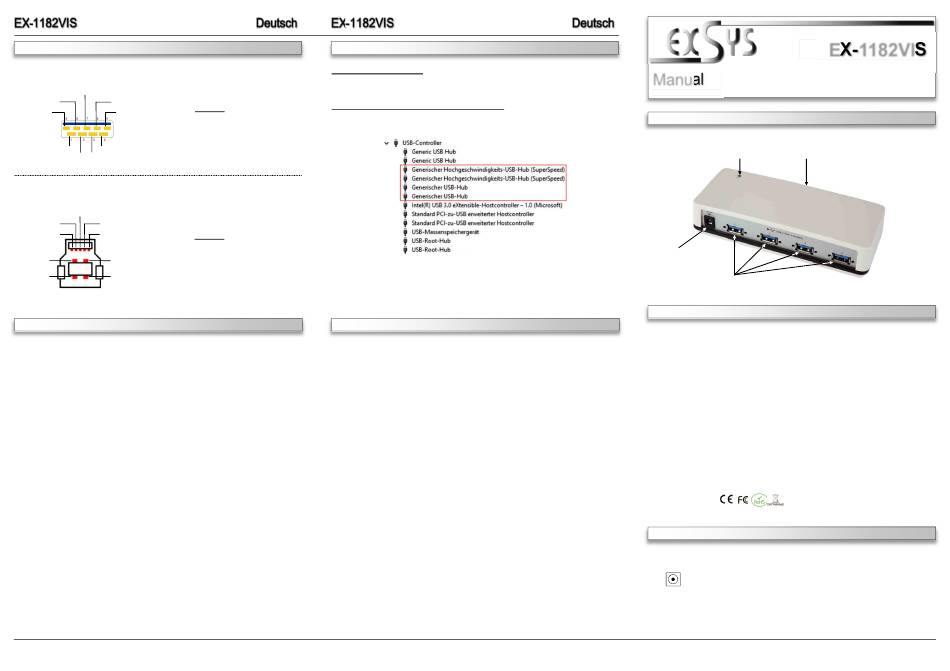

ANSCHLÜSSE
USB 3.1 (Gen1) A-Buchse:
GND_DRAIN
StdB_SSTX+
StdB_SSTX+
StdB_SSTX -
StdB_SSTX -
VCC
GND
D-
D+
USB 3.1 (Gen1) B-Buchse:
GND_DRAIN
StdB_SSTX+
StdB_SSRX+
StdB_SSTX -
StdB_SSRX-
D-
VBus
GND
D+
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-1182VIS geben.
Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Installieren Sie die EX-1182VIS an die Wand mit der mitgelieferten Wand Montage Halte-
rung.
2.
Verbinden Sie das mitgelieferte USB 3.1(Gen1) Kabel mit dem USB 3.1(Gen1) Upstream B-
Anschluss des Hubs.
3.
Schließen Sie jetzt den Stromanschluss des mitgelieferten Netzteils an die DC Buchse des
Hubs an und stecken Sie den Netzstecker des Netzteils in eine Steckdose.
4.
Verbinden Sie nun das andere Ende (A-Anschluss) des mitgelieferten USB 3.1(Gen1) Kabels
mit der A-Buchse an Ihrem PC.
2
TREIBER INSTALLATION
Alle Betriebssysteme
Nach Abschluss der Hardware Installation erkennt das Betriebssystem den EX-1182VIS auto-
matisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Achtung!
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgenden Eintrag
Stecker niemals
umgekehrt oder mit
sehen:
Gewalt einstecken.
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
Ist dieser oder ein ähnlicher Eintrag vorhanden, ist die EX-1182VIS richtig installiert.
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
LAYOUT
5V Connector for
included power supply
DESCRIPTION & TECNICAL INFORMATION
The EX-1182VIS is a plug & play high-speed USB 3.1(Gen1) hub for 4 devices with 15KV ESD
Surge Protection and 3KV Optical Isolation. The EX-1182VIS provides four USB 3.1(Gen1) A-
Ports for USB devices and one Upstream USB 3.1(Gen1) B-Port to the PC. It uses data transfer
rates up to 5Gbit per second. The EX-1182VIS design fully utilize the Renesas chipset, which
represents the latest in high speed USB interface technology. It provides a secure and very high
data transfer on each single port. Via a external power supply it is possible to provide a maxi-
mum of 1,5A on each USB port. It provide self powered mode. Thus, it is imperative to connect
the supplied power supply to the EX-1182VIS. The EX-1182VIS is additionally equipped with a
USB peak power surge protection and optical isolation. The EX-1182VIS can installed to a wall
with the Wall Mounting Kit. Furthermore the EX-1182VIS support screw able USB 3.1 (Gen1)
ports.
Compatibility:
Operating System:
Connectors:
Extent of delivery:
Certificates:
CONNECTORS
5V Connector:
3
EX-1182VIS
Manual
Vers. 1.2 / 11.12.17
1x USB 3.0/3.1(Gen1)
Upstream B-Port
Power LED
(screw lock)
4x USB 3.0/3.1(Gen1)
Downstream A-Port
USB 2.0, 3.0 & 3.1
All Operating Systems
4x USB 3.0/3.1(Gen1) A-Port, 1x USB 3.0/3.1(Gen1) B-Port
1x DC Connector 5V
EX-1182VIS, Manual, USB 3.1(Gen1) Cable, Power Supply,
Wall Mounting Kit
ATTENTION!!!
Use only with power supply which is included in delivery!
To operate the EX-1182VIS, the power supply must be connected!
