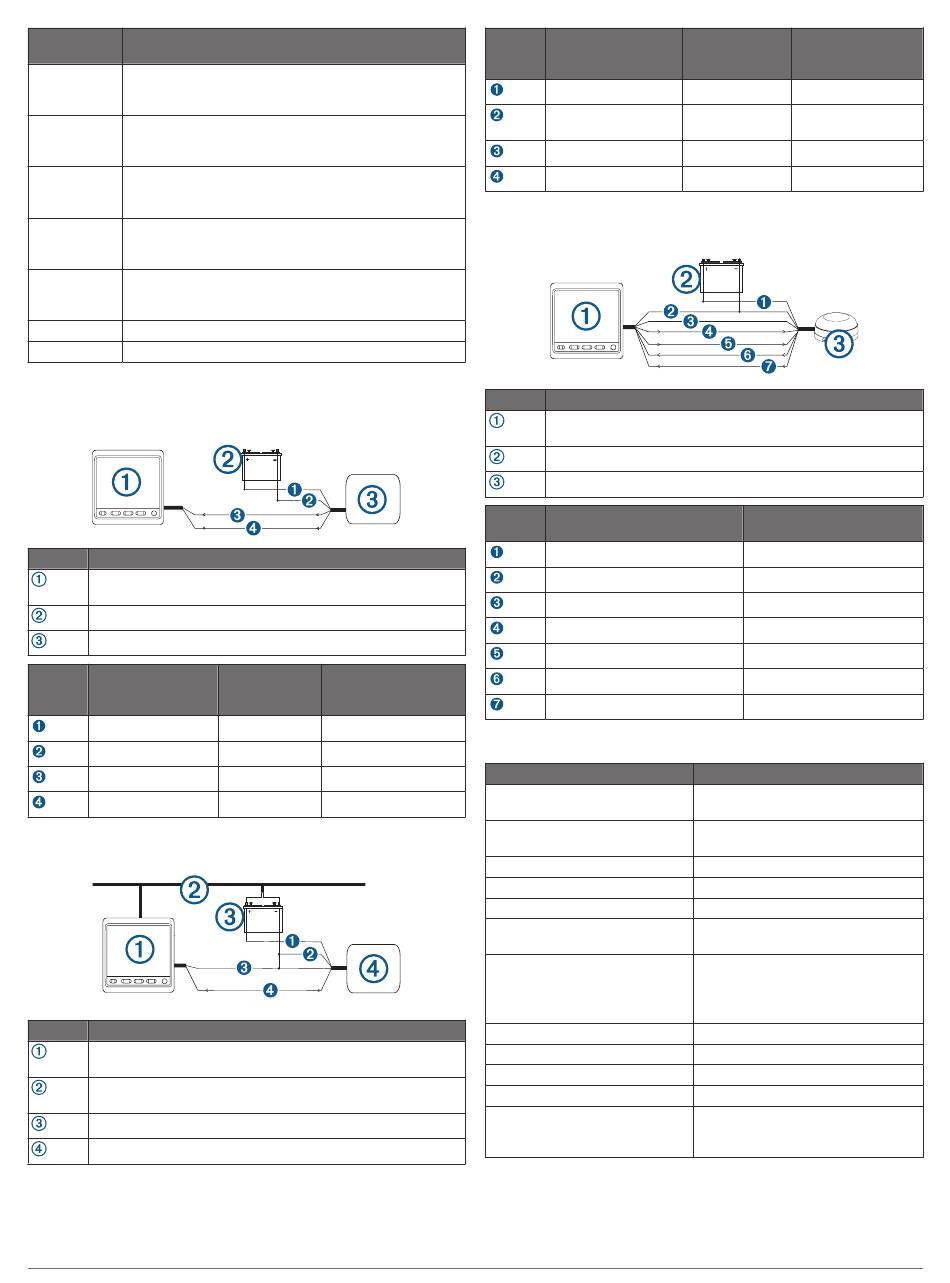

Garmin GNX 20 Installationsanweisungen Seite 3

Leitungs­ Funktion der Leitung
farbe
Rot Eine rote Leitung ist nur bei bestimmten Varianten des
Datenkabels vorhanden. Sie sollte nicht verbunden
werden.
Schwarz Zubehör (-). Diese Leitung wird nur verwendet, wenn
das Marineinstrument mit einer Garmin HVS-GPS-
Antenne verbunden wird.
Gelb Zubehör (+). Diese Leitung wird nur verwendet, wenn
das Marineinstrument mit einer Garmin HVS-GPS-
Antenne verbunden wird.
Blau Tx/A (Ausgang +). Diese Leitung wird nur verwendet,
wenn das Marineinstrument mit einer Garmin HVS-
GPS-Antenne verbunden wird.
Weiß Tx/B (Ausgang -). Diese Leitung wird nur verwendet,
wenn das Marineinstrument mit einer Garmin HVS-
GPS-Antenne verbunden wird.
Braun Rx/A (Eingang +)
Grün Rx/B (Eingang -)
NMEA 0183 Schaltpläne
Dieser Schaltplan dient als Beispiel für die Verbindung eines
NMEA0183 Standardgeräts mit zwei Tx-Leitungen.
Element Beschreibung
Marineinstrument mit einem NMEA Datenkabel (nicht im
Lieferumfang enthalten)
Stromversorgung
NMEA 0183 kompatibles Gerät
Element Funktion der
Garmin Leitung
Nicht verfügbar
Nicht verfügbar
Rx/A (Eingang +)
Rx/B (Eingang -)
Dieser Schaltplan dient als Beispiel für die Verbindung eines
NMEA 0183 Standardgeräts mit einer Tx-Leitung.
Element Beschreibung
Marineinstrument mit einem NMEA Datenkabel (nicht im
Lieferumfang enthalten)
NMEA 2000 Netzwerk (muss mit der gleichen Masse wie das
NMEA Datenkabel verbunden werden)
Stromversorgung
NMEA 0183 kompatibles Gerät
GNX 20/21 – Installationsanweisungen
Farbe der Funktion der Leitung
Garmin des NMEA 0183
Leitung Geräts
Nicht verfügbar Leistung
Nicht verfügbar Daten, Masse
Braun Tx/A (Ausgang +)
Grün Tx/B (Ausgang -)
Element Funktion der
Garmin Leitung
Nicht verfügbar
Nicht verfügbar
Rx/B (Eingang -)
Rx/A (Eingang +)
Dieser Schaltplan dient als Beispiel für die Verbindung mit einer
Garmin HVS-GPS-Antenne.
Element Beschreibung
Marineinstrument mit einem NMEA Datenkabel (nicht im
Lieferumfang enthalten)
Stromversorgung
Garmin HVS-GPS-Antenne
Element Leitungsfarbe des Marine­
instruments
Nicht verfügbar
Schwarz
Gelb
Blau
Weiß
Braun
Grün
Technische Daten
Angabe
Abmessungen ohne Sonnen-
schutz (H × B × T)
Abmessungen mit Sonnenschutz
(H × B × T)
Gewicht ohne Schutzabdeckung 247 g (8,71 Unzen)
Gewicht mit Schutzabdeckung
Temperaturbereich
Sicherheitsabstand zum
Kompass
Material
Helligkeit
Leistungsaufnahme
Maximale Spannung
NMEA 2000 Eingangsspannung
NMEA 2000 Load Equivalency
Number (LEN), (Stromaufnahme
des Geräts)
Farbe der Funktion der
Garmin Leitung Leitung des NMEA
0183 Geräts
Nicht verfügbar Leistung
Nicht verfügbar Stromversorgung,
Masse
Grün Daten, Masse
Braun Tx
Leitungsfarbe der Antenne
Rot
Schwarz
Orange
Weiß
Weiß/Orange
Grau
Weiß/Rot
Werte
110 x 115 x 30 mm (4,33 x 4,53 x
1,18 Zoll)
115 x 120 x 35,5 mm (4,53 x 4,72 x
1,4 Zoll)
283 g (9,98 Unzen)
-15 °C bis 70 °C (5 °F bis 158 °F)
209 mm (8,25 Zoll)
Gehäuse: vollständig abgedichtetes
Polycarbonat, wasserdicht gemäß
IEC 60529 IPX7
Anzeige: blendfreies Glas
2
1200 cd/m (NIT)
Max. 3 W
32 V Gleichspannung
9 bis 16 V Gleichspannung
7 (350 mA bei 9 V Gleichspannung)
3
