Garmin GNX 20 Installationsanweisungen Seite 2

13
Setzen Sie das Marineinstrument in die Aussparung.
14
Befestigen Sie das Marineinstrument mit den mitgelieferten
Schrauben sicher auf der Montagefläche.
Wenn Sie das Marineinstrument in Glasfasermaterial
einlassen, verwenden Sie, wie im entsprechenden Hinweis
ausgeführt, ein Schmiermittel.
15

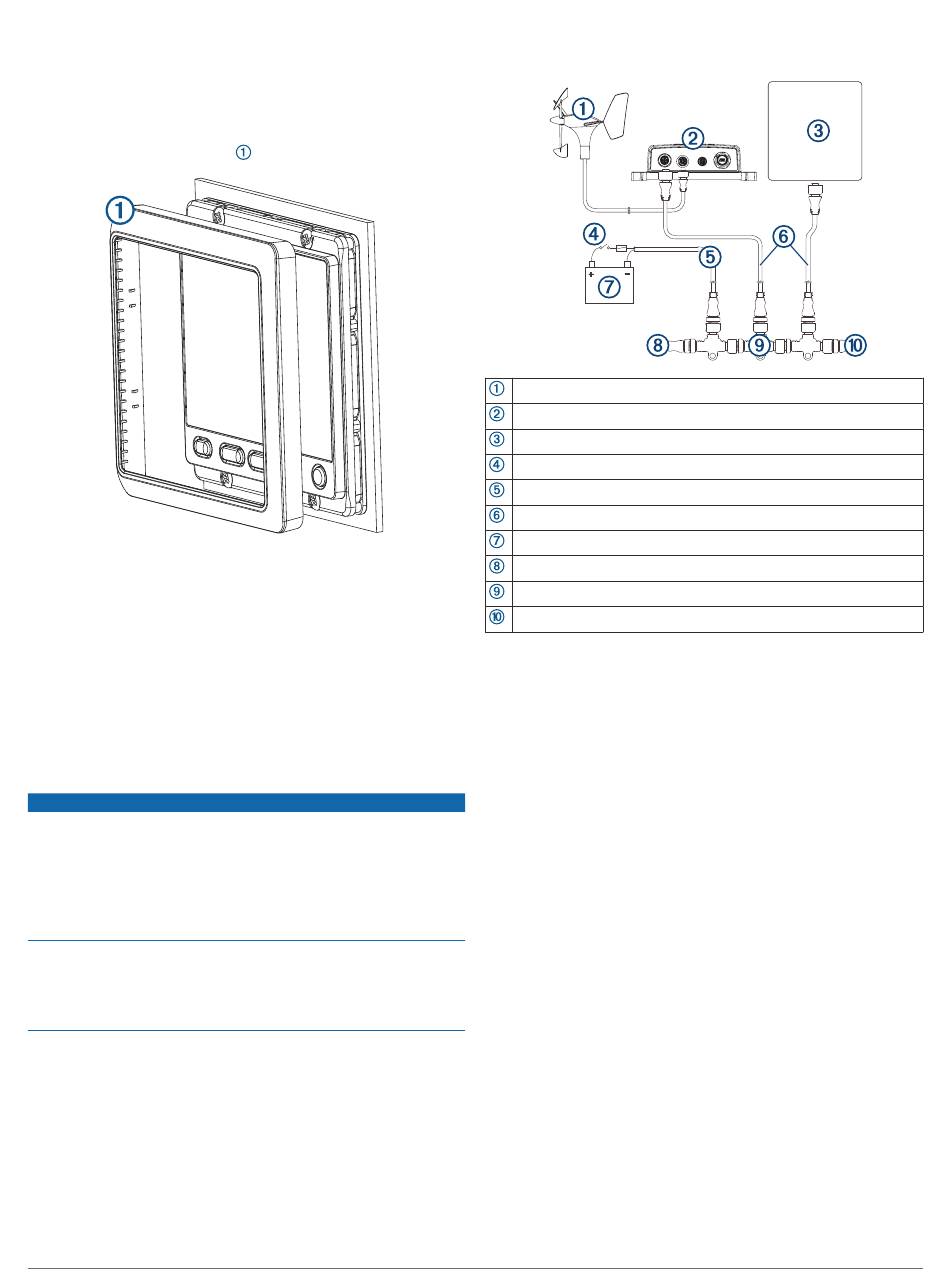

Setzen Sie die Verkleidung
Hinweise zum Verbinden des Geräts
Das Marineinstrument wird über ein NMEA 2000 Netzwerk mit
der Stromversorgung und mit Datenquellen verbunden.
Das Instrument kann NMEA 0183 Daten nicht direkt empfangen,
kann aber NMEA 0183 Daten von Quellen anzeigen, die mit
einem GNX 20 oder GNX 21 (separat erhältlich) im selben
NMEA 2000 Netzwerk verbunden sind.
Das Instrument kann auch Daten von Nexus
Sensoren über ein GND ™ 10 Gerät (separat erhältlich)
empfangen.
Hinweise für NMEA 2000 Verbindungen
Wenn Sie eine Verbindung mit einem vorhandenen NMEA
2000 Netzwerk herstellen, identifizieren Sie das NMEA 2000
Netzkabel. Nur ein NMEA 2000 Netzkabel ist erforderlich, damit
das NMEA 2000 Netzwerk ordnungsgemäß funktioniert.
Ein NMEA 2000 Stromunterbrecher (010-11580-00) sollte
verwendet werden, wenn der Hersteller des vorhandenen NMEA
2000 Netzwerks nicht bekannt ist.
Wenn Sie ein NMEA 2000 Netzkabel anschließen, müssen Sie
es an den Zündschalter des Boots oder über einen anderen
Leitungsschalter anschließen. NMEA 2000 Geräte können die
Batterie entladen, wenn das NMEA 2000 Netzkabel direkt an die
Batterie angeschlossen ist.
Das Marineinstrument wird mit einem NMEA 2000 Netzwerk auf
dem Boot verbunden. Das NMEA 2000 Netzwerk versorgt das
Marineinstrument mit Strom und stellt außerdem Daten von
NMEA 2000 Geräten bereit, beispielsweise von Windsensoren.
Mit den mitgelieferten NMEA 2000 Kabeln und Steckern können
Sie das Gerät entweder mit einem vorhandenen NMEA 2000
Netzwerk verbinden oder bei Bedarf ein NMEA 2000
Basisnetzwerk aufbauen.
Sollten Sie nicht mit NMEA 2000 vertraut sein, lesen Sie im
Kapitel „NMEA 2000 – Grundlagen zum Netzwerk" des
Dokuments Technische Informationen für NMEA 2000 Produkte
2
auf.
® Instrumenten und
HINWEIS
nach. Laden Sie die Referenz unter
_2000 herunter.
Windgeber
GND 10-Blackbox-Brücke
Marineinstrument
Zündschalter bzw. Leitungsschalter
NMEA 2000 Netzkabel
NMEA 2000 Stichleitung
Stromversorgung
NMEA 2000 Abschlusswiderstand oder Backbone-Kabel
NMEA 2000 T-Stück
NMEA 2000 Abschlusswiderstand oder Backbone-Kabel
Hinweise für NMEA 0183 Verbindungen
• Das Marineinstrument kann über ein NMEA Datenkabel
(nicht im Lieferumfang enthalten) NMEA 0183 Daten von
einem Gerät erhalten. Eine Datenübertragung vom NMEA
0183 Gerät zum NMEA 2000 Netzwerk ist jedoch nicht
möglich.
• Wenn Sie ein älteres Garmin Marineinstrument ersetzen, das
derzeit ein NMEA Datenkabel nutzt, müssen Sie kein neues
Datenkabel erwerben. Allerdings müssen Sie möglicherweise
den Vierteldrehung-Sicherungsring durch einen
Sicherungsring mit Gewinde ersetzen. Weitere Informationen
erhalten Sie bei Ihrem Garmin Händler vor Ort oder unter
www.garmin.com.
• Die Installationsanweisungen aus dem Lieferumfang des mit
NMEA 0183 kompatiblen Geräts sollten Informationen zum
Identifizieren der Sendeleitungen Tx/A (Ausgang +) und Tx/B
(Ausgang -) enthalten.
• Werden NMEA 0183 Geräte mit zwei Sendeleitungen
verbunden, müssen der NMEA 2000 Bus und das NMEA
0183 Gerät nicht mit einer gemeinsamen Masse verbunden
sein.
• Wenn ein NMEA 0183 Gerät nur über eine Sendeleitung Tx
(Ausgang) verfügt, müssen der NMEA 2000 Bus und das
NMEA 0183 Gerät mit einer gemeinsamen Masse verbunden
sein.
• Für längere Kabelwege sollten Sie mindestens ein Kabel mit
einem Querschnitt von 0,33 mm
• Verlöten Sie alle Anschlüsse, und versiegeln Sie sie mit
einem Schrumpfschlauch.
garmin.com/manuals/nmea
2
(AWG 22) verwenden.
GNX 20/21 – Installationsanweisungen
