Inhaltszusammenfassung für Bartscher IK 70DP

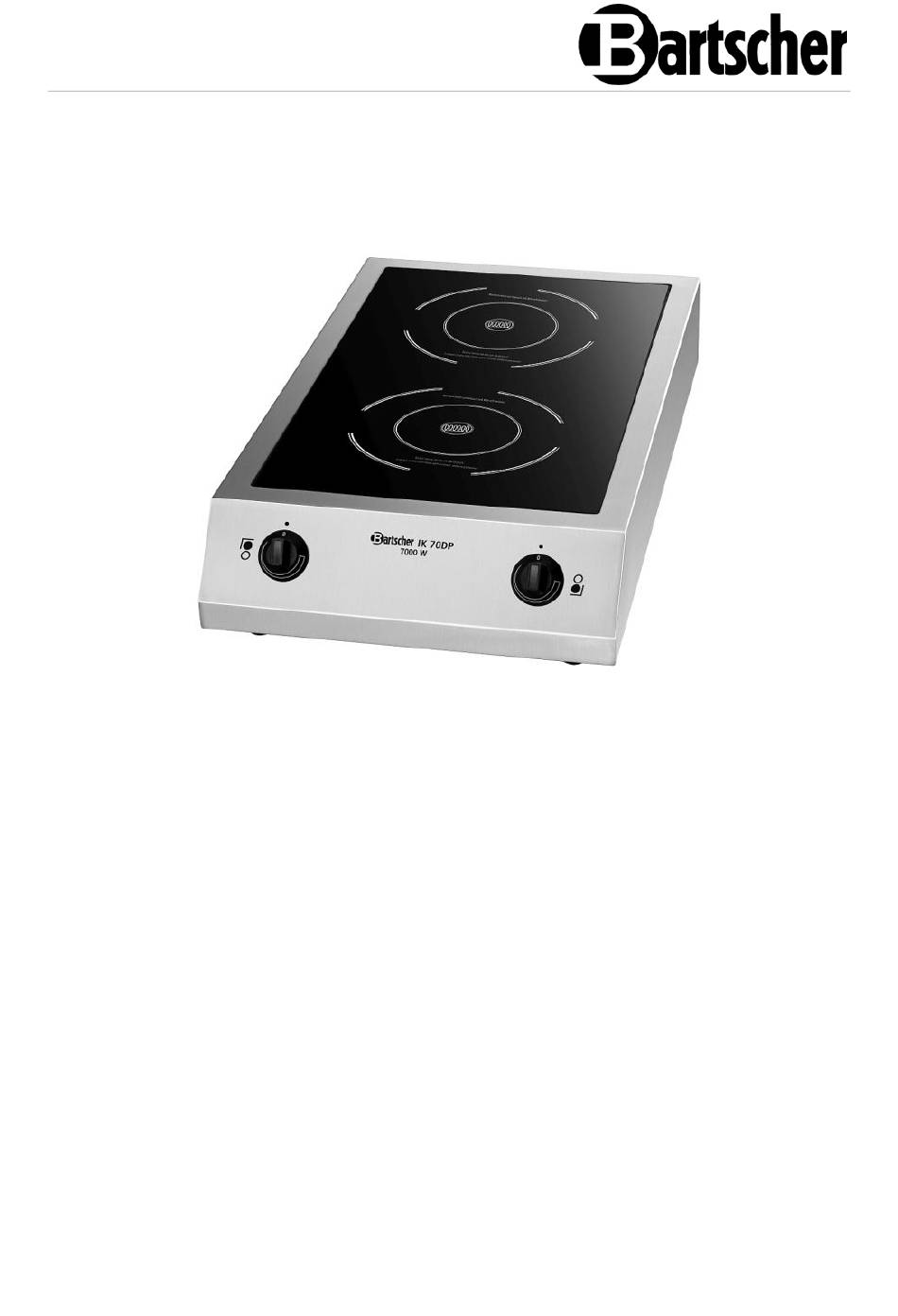

- Seite 1 IK 70DP 105737...
- Seite 2 Bartscher GmbH Tel.: +49 5258 971-0 Franz-Kleine-Str. 28 Fax.: +49 5258 971-120 Service-Hotline: +49 5258 971-197 D-33154 Salzkotten Deutschland www.bartscher.com Version: 1.0 Erstelldatum: 2020-04-23...
-
Seite 3: Inhaltsverzeichnis
Original-Bedienungsanleitung Sicherheit ...................... 2 Signalworterklärung ................. 2 Sicherheitshinweise ................. 3 Bestimmungsgemäße Verwendung ............6 Bestimmungswidrige Verwendung ............6 Allgemeines ....................7 Haftung und Gewährleistung ..............7 Urheberschutz ..................7 Konformitätserklärung ................7 Transport, Verpackung und Lagerung ............8 Transportinspektion ................. 8 Verpackung .................... -
Seite 4: Sicherheit
Sicherheit Diese Bedi enungsanlei tung besc hrei bt di e Installation, Bedi enung und Wartung des Geräts und gilt als wic htige Infor mationsquelle und N achschl agewer k. Di e Kenntnis aller enthaltenen Sic herheits hinweis e und H andlungs anweisungen schafft die Vorauss etz ung für das sichere und s ac hger echte Ar beiten mit dem Gerät. D arüber hi naus müs sen die für den Ei ns atz ber eic h des Geräts geltenden ör tlichen Unfall verhütungs vorsc hriften und allgemeinen Sicherheits besti mmungen eing ehalten wer den. Dies e Bedi enungs anleitung is t Bes tandteil des Produkts und muss i n unmi ttelbarer N ähe des Ger äts für das In¬s tall ations-, Bedi enungs-, Wartungs- und R einigungspers onal jederzeit z ugänglich auf¬bewahrt werden. Wenn das Ger ät an eine dritte Pers on weiterg egeben wird, muss die Bedi enungsanlei tung mit ausgehändigt wer den. -
Seite 5: Sicherheitshinweise
Sicherheit WARNUNG! Das Signalwort WARNUNG warnt vor Gefährdungen, die mittelschwere bis schwere Verletzungen oder Tod zur Folge haben können, wenn sie nicht vermieden werden. VORSICHT! Das Signalwort VORSICHT warnt vor Gefährdungen, die leichte oder mäßige Verletzungen zur Folge haben können, wenn sie nicht vermieden werden. - Seite 6 Sicherheit • Bringen Sie das Anschlusskabel nicht mit Wärmequellen oder scharfen Kanten in Berührung. • Knicken, quetschen oder verknoten Sie das Anschlusskabel nicht. • Wickeln Sie das Anschlusskabel des Geräts immer vollständig ab. • Stellen Sie niemals das Gerät oder andere Gegenstände auf das Anschlusskabel.
- Seite 7 Sicherheit • Beachten Sie, dass Gegenstände, die Sie tragen, wie Ringe, Uhren, usw. heiß werden können, wenn sie nah an die Kochebene kommen. • Um Überhitzung zu vermeiden, legen Sie keine Aluminiumfolie oder Metallplatten auf die Kochfläche. • Erhitzen Sie keine geschlossenen Behälter, z. B. Konservendosen, auf dem Induktionskochfeld.
-
Seite 8: Bestimmungsgemäße Verwendung
Sicherheit • Verwenden Sie das Gerät nur, wenn alle Anschlüsse vorschriftsgemäß ausgeführt sind. • Verwenden Sie das Gerät nur in sauberem Zustand. • Verwenden Sie nur Original-Ersatzteile. Führen Sie niemals selbst Reparaturen am Gerät durch. • Nehmen Sie keine Umbauten oder Veränderungen am Gerät vor. Bestimmungsgemäße Verwendung Jede über die folgende bestimmungsgemäße Verwendung hinausgehende und/oder andersartige Verwendung des Geräts ist untersagt und gilt als nicht... -
Seite 9: Allgemeines
Allgemeines Allgemeines Haftung und Gewährleistung Alle Angaben und Hinweise in dieser Bedienungsanleitung wurden unter Berücksichtigung der geltenden Vorschriften, des aktuellen ingenieurtechnischen Entwicklungsstands sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Der tatsächliche Lieferumfang kann bei Sonderausführungen, der Inanspruchnahme zusätzlicher Bestelloptionen oder auf Grund neuester technischer Änderungen, u. -
Seite 10: Transport, Verpackung Und Lagerung
Transport, Verpackung und Lagerung Transport, Verpackung und Lagerung Transportinspektion Prüfen Sie die Lieferung nach Erhalt unverzüglich auf Vollständigkeit und Transportschäden. Nehmen Sie bei äußerlich erkennbaren Transportschäden die Lieferung nicht oder nur unter Vorbehalt entgegen. Vermerken Sie den Schadensumfang auf den Transportunterlagen/ Lieferschein des Transporteurs und leiten Sie die Reklamation ein. -
Seite 11: Technische Daten

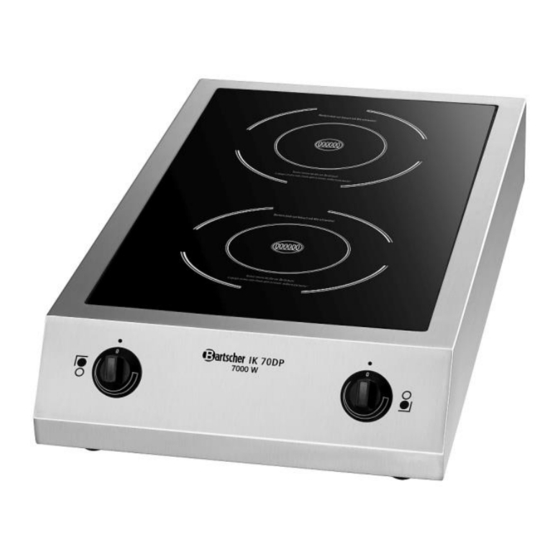

Technische Daten Technische Daten Technische Angaben Bezeichnung: Induktionskocher IK 70DP 105737 Artikel-Nummer: Material: Edelstahl Material Kochfläche: Glas Anzahl Kochstellen: Maße Kochfläche (B x T) in mm: 335 x 565 Durchmesser Kochstelle vorne in mm: Durchmesser Kochstelle hinten in mm: Leistung Kochstelle vorne max.:... - Seite 12 Technische Daten Ausführung / Eigenschaften • Geräteanschluss: 3 NAC • Art der Kochstellen: Induktion • Anordnung der Kochstellen: hintereinander • Regulierung von: Leistung • Topferkennung • Digital-Anzeige • Überhitzungsschutz • Steuerung: elektronisch, Knebel • Staub- und Fettfilter Überhitzungsschutz Das Gerät ist mit einem Überhitzungsschutz ausgerüstet. Bei Überschreitung der kritischen Temperaturgrenze schaltet das Gerät aus Sicherheitsgründen ab.
-
Seite 13: Baugruppenübersicht
Technische Daten Baugruppenübersicht 1. Gehäuse 2. Kochstelle hinten 3. Kochstelle vorne 4. Bedienblende 5. Belüftungsöffnungen 6. Staub- und Fettfilter (2x) 7. Füße (5x) 8. Anschlusskabel 105737 11 / 22... -
Seite 14: Funktion Des Gerätes
Installation und Bedienung Funktion des Gerätes Der Induktionskocher ist zum Zubereiten und Aufwärmen von Speisen unter Verwendung von geeignetem Kochgeschirr konzipiert. Dank der Leistungs- zuschaltung lässt sich die vordere der beiden hintereinander liegenden Kochstellen auf bis zu 5000 Watt regeln. Installation und Bedienung Installation VORSICHT! -
Seite 15: Elektrischer Anschluss
Installation und Bedienung – ausreichend groß, um ungehindert mit dem Gerät arbeiten zu können – gut zugänglich – mit einer guten Luftzirkulation. • Halten Sie ausreichenden Abstand zu Tischkanten ein. Das Gerät könnte kippen und herunterfallen. • Stellen Sie das Induktionsgerät nicht in die Nähe von Geräten und Gegenständen auf, die empfindlich auf Magnetfelder reagieren (z.B.: Radios, Fernseher, etc.). -
Seite 16: Bedienung
Installation und Bedienung Bedienung Funktionsweise von Induktionskochstellen Bei Induktionskochern wird an eine Leiterspule unterhalb des Glases eine elektrische Spannung angelegt. Dabei entstehen Magnetfelder, die durch einen physikalischen Effekt direkt den Topfboden erwärmen. Das bedeutet Zeit- und Energieersparnis, denn es wird nicht wie in herkömmlichen Kochfeldern zunächst das Heizelement und die Glaskochfläche erwärmt. - Seite 17 Installation und Bedienung Zum Beispiel Induktionskochtöpfe, 9-teiliges Bartscher Kochtopf-Set Chromnickelstahl, Schüttrand, Kaltgriffe 4 Töpfe mit Deckel 2,0 Liter, Durchmesser 16 cm, Höhe 10,0 cm 2,7 Liter, Durchmesser 18 cm, Höhe 11,0 cm 5,1 Liter, Durchmesser 24 cm, Höhe 11,5 cm 6,1 Liter, Durchmesser 20 cm, Höhe 20,0 cm...
- Seite 18 Installation und Bedienung 4. Stellen Sie geeignetes Kochgeschirr mit Gargut zentriert auf die gewünschte Kochstelle. 5. Nehmen Sie die gewünschten Einstellungen nach folgenden Anweisungen vor. Bedienelemente / Anzeigen 1. Digital-Anzeige hintere Kochstelle 2. Digital-Anzeige vordere Kochstelle 3. Einstellpunkt vordere Kochstelle 4.
- Seite 19 Installation und Bedienung Gerät in Betrieb nehmen 1. Bevor Sie den Induktionskocher in Betrieb nehmen, bringen Sie beide Drehregler in die AUS-Position („0“-Markierung des Drehreglers zum Einstellpunkt drehen). Leistungseinstellungen 1. Bringen Sie den Drehregler für die jeweilige Kochstelle auf die gewünschte Leistungsstufe (Einstellbereich 1 - 10).
-
Seite 20: Reinigung
Reinigung – links - für die hintere Kochstelle – rechts - für die vordere Kochstelle. • Sollte nur die vordere Kochstelle mit einer Leistung von 5000 W genutzt werden, drehen Sie den linken Drehregler für die hintere Kochstelle eine Stufe zurück (gegen den Uhrzeigersinn). -
Seite 21: Reinigung
Mögliche Funktionsstörungen Reinigung 1. Reinigen Sie das Gerät regelmäßig am Ende eines Arbeitstages, bei Bedarf auch öfter. 2. Wischen Sie die Kochfläche, die Bedienblende und das Gehäuse des Gerätes mit einem weichen, feuchten Tuch. Verwenden Sie bei Bedarf ein mildes, nicht scheuerndes Reinigungsmittel. -
Seite 22: Entsorgung
Entsorgung Fehlercode Ursache Behebung Überhitzungsschutz hat Gerät von der Steckdose trennen ausgelöst, Gerät schaltet (Netzstecker ziehen!). Kochgeschirr von der Kochstelle nehmen. Gerät abkühlen lassen und dann wieder in Betrieb nehmen Kurzzeitige Fehlspannung Gerät von der Steckdose trennen. Nach einigen Minuten Gerät wieder anschließen.
