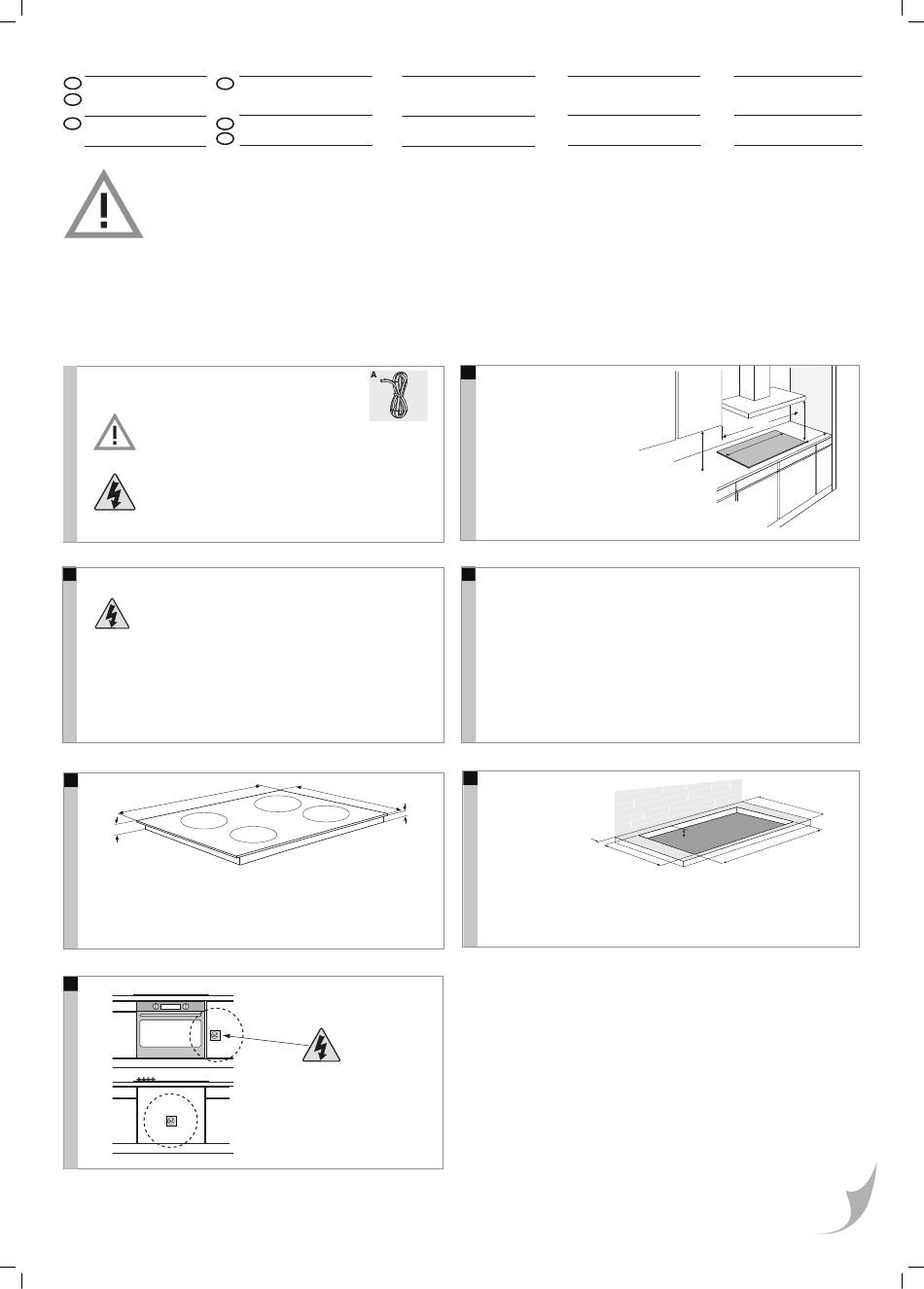

Pelgrim IK0064 Installationsanleitung

NL GB
Installatievoorschrift Installation instructions
BE Inductiekookplaten Induction hobs
DE FR
Installationsanleitung Instructions d'installation
Induktionskochfeltd Plaque de cuisson induction
BE
Dit toestel mag alleen door een erkend installateur worden aangesloten. Lees de veiligheidsvoorschriften.
The fitting of the appliance should only be carried out by a registered and qualified installer. Please read the safety regulations.
Cet appareil ne peut être installé que par un technicien gazier agréé. Lisez les instructions de sécurité.
Dieses Gerät darf nur von einem anerkannten Installateur angeschlossen werden! Bitte lesen Sie die Sicherheitsbestimmungen.
Voorbereidingen voor montage/Preparations for installation
Préparation avant installation/Vorbereitung der Montage
Gebruikte pictogrammen/Pictograms used
Pictogrammes utilisés/Verwendete Piktogramme
Belangrijk om te weten/Important information
Important à savoir/Wichtig zu wissen
Elektrische aansluiting/Electrical connection
Branchement électrique/Elektrische anschluß
05
Dit toestel moet altijd geaard zijn.
This appliance must be earthed.
Cet appareil doit être mis à la terre.
Dieses Gerät muß jederzeit geerdet sein.
De elektrische aansluiting moet voldoen aan de nationale en lokale voorschriften.
The electrical connection must comply with national and local regulations.
Le branchement électrique doit satisfaire aux prescriptions nationales et locales.
Der elektrische Anschluß muß den nationalen und kommunalen Vorschriften entsprechen.
A
D
A (mm) B (mm) C (mm) D (mm)
IK0064 590 520 56
IK0084 780 520 56
IK0095 890 520 56
oven
B
C
60
60
60
Bereikbaarheid!
Accessibility!
Accessibilité!
Zugänglichkeit!
Vrije ruimte rondom toestel
Free space around appliance
Espace libre autour de l'appareil
Freier Raum rundum das Gerät
A (mm) C (mm) D (mm)
min. 650 min. 450 min. 50
05
Aansluitwaarden/Connected load/Charge connectée/Anschlussleistung
L1 (W) L2 (W) L3 (W)
IK0064 3700 3700
IK0084 3700 3700
IK0095 3650 3500 3650
D
C
A (mm) B (mm) C (mm)
IK0064 560 600 490
IK0084 750 600 490
IK0095 860 600 490
A
min.
B+D
D
B
C
Total load (W)
7400
7400
10800
B
E
A
D (>mm) E (>mm)
50 64
50 64
50 64
