MSI K9N6PGM2-V2 serie Bedienungsanleitung Seite 55

MS-7309

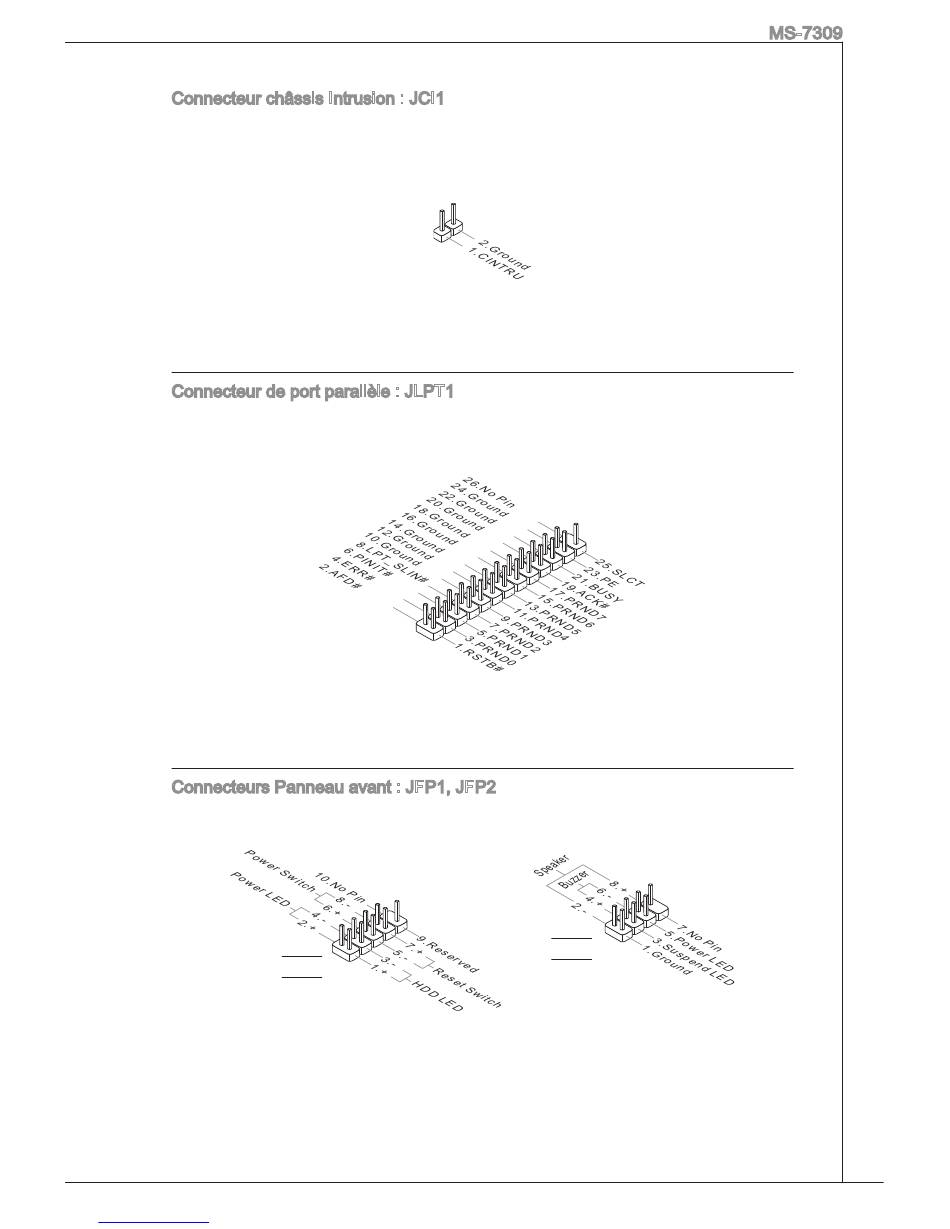

Connecteur châssis intrusion : JCi
Ce connecteur est connecté à un câble châssis instrusion switch. Si le châssis
est ouvert, l'interrupteur en informera le système, qui enregistrera ce statut et
affichera un écran d'alerte. Pour effacer ce message d'alerte, vous devez entrer
dans le BioS et désactiver le record.
Connecteur de port parallèle : JLPt
Ce connecteur sert à connecter un support de port parallèle optionnel. Le port
parallèle est un port d'imprimante standard qui supporte les modes enhanced
Parallel Port (ePP) et extended Capabilities Parallel Port (eCP).
Connecteurs Panneau avant : JFP, JFP2
Ces connecteurs sont pour des connexion électriques aux cummutateurs et Leds.
Le JFP est compatible ave intel Front Panel i/o Connectivity design Guide.
®
JFP2
JFP
55
