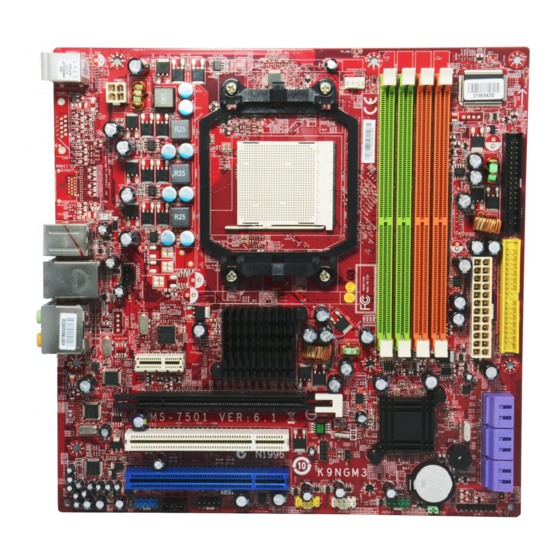

MSI K9A2GM Bedienungsanleitung
Ms-7501 (v1.x) mainboard
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für MSI K9A2GM
Inhaltszusammenfassung für MSI K9A2GM
- Seite 1 K9A2GM / K9A2VM MS-7501 (V1.X) Mainboard G52-75011X7...
-
Seite 8: Inhaltsverzeichnis
CONTENTS Copyright Notice ......................ii Tradema rks ........................ii Revision History ......................ii Technical Support ...................... ii Safety Instructions ....................iii FCC-B Radio Frequency Interference Statement ..........iv WEEE (Waste Electrical and Electronic Equipment) Statement ....... v English ........................En-1 Specifications .................... -
Seite 9: English
K9A2GM / K9A2VM User’s Guide English En-1... -
Seite 31: Deutsch
K9A2GM / K9A2VM Benutzerhandbuch Deutsch De-1... -
Seite 32: Spezifikationen
- DDR2 533/667/800/1066 SDRAM (240-Pin / 1.8V) - 4 DDR2 DIMM Slots (max. 8GB) (W eitere Inform ationen zu kom patiblen Speicherm odulen finden Sie unter http://global.msi.com.tw/index.php?func=testreport) - Gigabit Fast Ethernet über Realtek RTL8111C IEEE 1394 (Optional) - Chip integrated by JMicron 381 - Unterstützt Datenübertragungsraten von bis zu 400Mb/s... - Seite 33 Diskette - 1 Disketten Anschluss - Unterstützt 1 FDD with 360KB, 720KB, 1.2MB, 1.44MB und 2.88MB Anschlüsse Hintere Ein-/ und Ausgänge - 1 PS/2 Mausanschluss - 1 PS/2 Tastaturanschluss - 1 IEEE 1394 Anschluss (Optional) - 4 USB 2.0 Anschlüsse - 1 Gigabit LAN Anschluss - 1 VGA Anschluss - 1 DVI Anschluss (Optional)
- Seite 34 SATA1~4, S. De-13 PCI Slots, SYSFAN1, S. De-17 S. De-12 JFP1, S. De-13 JBA T1, JUSB1~3, JAUD1, S. De-15 S. De-16 S. De-14 JCD1, S. De-15 J1394_1, S. De-13 SPDOUT1, S. De-15 K9A2GM / K9A2VM (MS-7501 v1.X) Micro-ATX Mainboard De-4...
-
Seite 35: Hauptprozessor: Cpu
Sie Ihren Computer anschalten. Um die neuesten Informationen zu unterstützten Prozessoren zu erhalten, besuchen Sie bitte http://global.msi.com.tw/index.php?func=cpuform Wichtig Überhitzung Überhitzung beschädigt die CPU und das System nachhaltig, stellen Sie stets ei ne korrekt e Funkti onsweis e des CP U Kühlers si cher, um di e CPU v or... - Seite 36 M S-7501 M ainboard Installation des Kühlersets W enn Sie die CPU einbauen, stellen Sie bitte sicher, dass Sie auf der CPU einen Kühlkörper mit aktiven Prozessorlüfter anbringen, um Überhitzung zu vermeiden. Verfügen Sie über keinen aktiven Prozessorlüfter, setzen Sie sich bitte mit Ihrem Händler in Verbindung, bevor Sie Ihren Computer anschalten.
-
Seite 37: Speicher
Arbeitsspeicher Diese DIMM-Steckplätze nehm en Arbeitsspeichermodule auf. Die neusten Informationen über kompatible Bauteile finden Sie unter http://global.msi. com.tw/index.php?func=testreport. DDR2 240-polig, 1,8V 56x2=112 Pole 64x2=128 Pole Populationsregeln für Dual-Channel-Speicher Im Dual-Channel-Modus können Arbeitsspeicherm odule Daten über zwei Datenbusleitungen gleichzeitig senden und empfangen. Durch Aktivierung des Dual- Channel-Modus wird die Leistung Ihres Systems verbessert. -
Seite 38: Installieren Der Arbeitsspeichermodule
M S-7501 M ainboard Installieren der Arbeitsspeichermodule 1. Das Arbeitsspeicherm odul hat nur eine Kerbe in der Mitte und passt nur in eine Richtung in den Steckplatz. 2. Stecken Sie das Arbeitsspeichermodul senkrecht in den DIMM-Steckplatz ein. Drücken Sie anschließend das Arbeitsspeichermodul nach unten, bis die Kontaktseite richtig tief in dem DIMM-Steckplatz sitzt. -
Seite 39: Hinteres Anschlusspaneel
Hinteres Anschlusspanel Maus / Tastatur ® Die Standard PS/2 Maus/Tastatur Stecker Mini DIN ist für eine PS/2® Maus/Tastatur PS/2 Mausanschluss (Grün/ 6-Pin Buchse) PS/2 Tastaturanschluss (Lila/ 6-Pin Buchse) HDMI Port (Optional) High Definition Multim edia (kurz HDMI) ist eine neu entwickelte Schnittstelle fur die volldigitale Ubertragung von Audio- und Video-Daten (Musik, Filme;... - Seite 40 M S-7501 M ainboard USB Port Dieser USB (Universal Serial Bus) Anschluss zum direkten Anschluss von USB- Geräten, wie etwa Tastatur, Maus oder weiterer USB-kom patibler Geräte. Die Standard RJ-45 Buchse ist für Anschlus zum an ein Lokales Netzwerk (Local Area Network - LAN).
-
Seite 41: Anschlüsse, Steckbrücken Und Slots
Anschlüsse, Steckbrücken und Slots Zusätzlicher Hinweis Stromversorgung Bevor Sie eine Verbindung m it den Strom anschlüssen herstellen, stellen Sie im mer sicher, dass alle Komponenten ordnungsgem äß eingebaut sind, um jegliche Schäden auszuschließen. Alle Strom anschlüsse auf dem Mainboard m üssen m it einem ATX Netzteil verbunden werden und müssen gemeinsam den stabilen Betrieb des Mainboards sicher stellen. - Seite 42 M S-7501 M ainboard Anschluss des Diskettenlaufwerks Diese Anschluss unterstützt ein Diskettenlaufwerke mit 360KB, 720KB, 1. 2MB, 1.44MB oder 2.88MB Kapazität. FDD1 IDE Anschluss An diesen Anschluss können IDE Festplatten, optische Laufwerke (CD/ DVD-Brenner, ...) und andere Geräte betrieben werden. IDE1 Wichtig Verbinden Sie zwei Laufwerke über ein Kabel, müssen Sie das zweite Laufwerk...
- Seite 43 Serial ATA Anschluss Der Anschluss ist eine Hochgeschwindigkeits Schnittstelle der Serial ATA. Pro Anschluss kann ein S-ATA Gerät angeschlossen werden. Wichtig Bitte falten Sie das Serial ATA Kabel nicht in einem Winkel von 90 Grad, da dies zu Datenverlusten während der Datenübertragung führt Frontpanel Anschlüsse Diese Anschlüsse sind für das Frontpanel dienen zum Anschluss der Schalter und LEDs des Frontpaneels.
- Seite 44 M S-7501 M ainboard USB Vorderanschluss ® Dieser Anschluss entspricht den Richtlinien des Intel I/O Connectivity Design Guide, ist bestens geeignet, Hochgeschwindigkeits- USB- Peripheriegeräte anzuschließen, wie z. B. USB Festplattenlaufwerke, Digitalkameras, MP3-Player, Drucker, Modems und ähnliches. USB 2.0 Slotblech JUSB1/2/3 (Optional) Wichtig Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und GND...
- Seite 45 SPDIF- Ausgang Dieser Anschluss dienen zum Anschluss einer SPDIF (Sony & Philips Digital Intercon- nect Format) Schnittstelle zur digitalen Übertragung von Audiodaten. SPDOUT1 SPDIF CD- Eingang Dieser Anschluss wird für externen Audioeingang zur Verfügung gestellt GND R JCD1 Audioanschluss des Frontpanels (Azalia Spec) Dieser Anschluss erm öglicht den Anschl uss von Audioein- und -ausgängen eines Frontpanels.
- Seite 46 M S-7501 M ainboard Steckbrücke zur CMOS- Löschung Auf dem Mainboard gibt es einen sogenannten CMOS Speicher (RAM), der über eine Batterie gespeist wird und die Daten der Systemkonfiguration enthält. Er ermöglicht es dem Betriebssystem, m it jedem Einschalten automatisch hochzufahren. W ollen Sie die Systemkonfiguration löschen, verwenden Sie hierfür JBAT1 (Clear CMOS Jum per - Steckbrücke zur CMOS Löschung) JBAT1...
- Seite 47 PCI (Peripheral Component Interconnect) Express Slot Der PCI Express Slot unterstutzt die PCI Express Schnittstelle Erweiterungskarten. Der PCI Express x 16 Slot unterstützt die Datenubertragunsraten von bis zu 4.0 GB/s. Der PCI Express x 1 Slot unterstützt die Datenubertragunsraten von bis zu 250 MB/s. PCI Express x16 Slot PCI Express x1 Slot PCI (Peripheral Component Interconnect) Slot...
-
Seite 48: Bios Setup
M S-7501 M ainboard BIOS Setup Dieses Kapitel enthält Informationen über das BIOS Setup und ermöglicht es Ihnen, Ihr System optim al auf Ihre Anforderungen einzustellen. Notwendigkeit zum Aufruf des BIOS besteht, wenn: * W ährend des Bootvorgangs des Systems eine Fehlerm eldung erscheint und Sie zum Aufruf des BIOS SETUP aufgefordert werden. - Seite 49 Aufruf des BIOS Setups Nach dem Einsc halten beginnt der Com puter den POST (P ower On Self Test - Selbstüberprüfung nach Anschalten). Sobald die Meldung unten erscheint, drücken Sie die Taste <Entf>(<Del>) um das Setup aufzurufen. Press DEL to enter SETUP W enn die Nachricht verschwindet, bevor Sie reagieren und Sie möchten imm er noch ins Setup, starten Sie das System neu, indem Sie es erst AUS- und danach wieder ANSCHALTEN, oder die “RESET”-Taste am Gehäuse betätigen.
- Seite 50 M S-7501 M ainboard Das Hauptmenü Nac hdem Si e das BI OS CMOS Set up Ut il it y, aufgerufen haben, erschei nt das Hauptmenü. Es weist zehn Setup- Funktionen und zwei Arten das Menü zu verlassen auf. Verwenden Sie die Pfeiltasten, um im Menü zu navigieren und drücken Sie die Eingabetaste (<Enter>), um ein Unterm enü...
- Seite 51 W ählen Sie[Ok] und drücken Einter, um die (neuen) Einstellungen zu speichern und das BIOS Setup zu verlassen. Wichtig Die Konfiguration oben dienen nur generellen Zwecken. Wenn Sie detaillierte BIOS- Einstellungen benötigen, dann sehen Sie bitte das Handbuch in Englischer Sprache auf der MSI Website ein. De-21...
-
Seite 52: Software-Information
Gebrauchsmenmenü - das Gebrauchsmenü zeigt die SoftwareAnwendungen das die mainboard Unterstützungen. W ebSite Menü - das W ebsite Menü zeigt die notwendigen W ebsite. Wichtig Besichtigen Sie bitte die MSI Website, um die neuesten Treiber und BIOS für bessere System Leistung zu erhalten. De-22...
