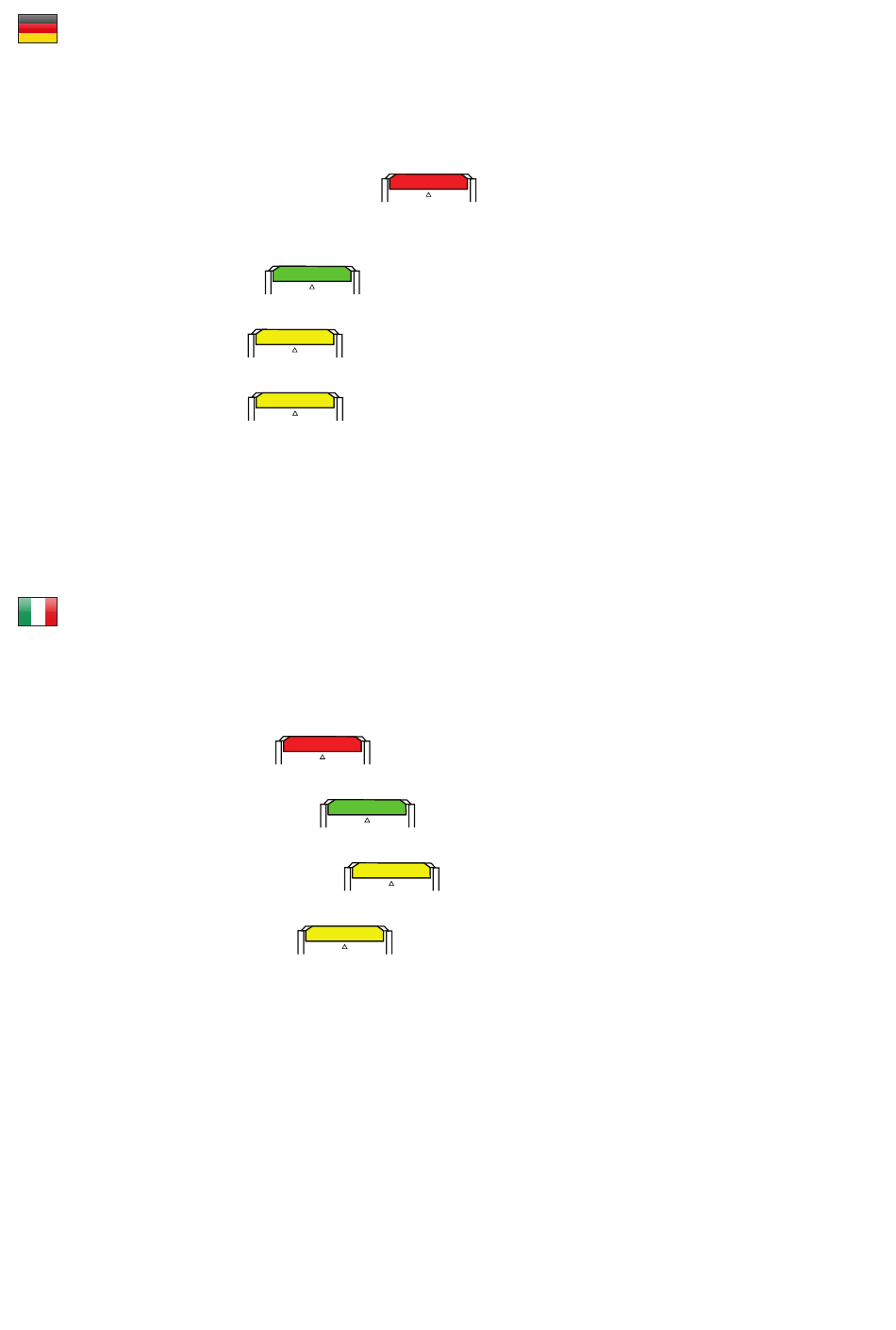

Die beiden LEDs am Griff zeigen den Abstand zwischen dem
Zielobjekt und der FARO Laser Line Probe an. Denken Sie daran, dass
nur dann Daten an den Computer gesendet werden, wenn sich die
FARO Laser Line Probe im richtigen Bereich befindet.
• Außerhalb des Bereichs
Laser Line Probe ist zu weit entfernt vom Messobjekt oder zu nah
daran.
• Bereichsmitte
Probe befindet sich mitten im Bereich.
• Nahbereich
Probe befindet sich im Bereich, ist jedoch näher am Bauteil.
• Fernbereich
Probe befindet sich im Bereich, ist jedoch weiter entfernt vom
Bauteil.
Außerdem zeigt die Software die Position und den Abstand der
FARO Laser Line Probe vom Bauteil im Dialogfeld „Bereichssucher"
an.
I due LED dell'impugnatura indicano la distanza tra la sonda e
l'oggetto mirato. I dati sono inviati al computer solo quando FARO
Laser Line Probe si trova all'interno dell'intervallo prestabilito.
• Fuori intervallo
troppo vicina o troppo lontana rispetto al componente.
• Intervallo centrale
trova al centro dell'intervallo.
• Intervallo prossimale
rientra nell'intervallo, nella zona più vicina alla parte.
• Intervallo distale
rientra nell'intervallo, nella zona più lontana dalla parte.
Inoltre, attraverso la finestra di dialogo del Rilevatore intervallo, il
software mostra la distanza e la posizione di FARO Laser Line Probe
rispetto al componente.
LEDs
(beide LEDs leuchten rot). Die
(beide LEDs leuchten grün). Die Laser Line
(beide LEDs leuchten gelb). Die Laser Line
(beide LEDs leuchten gelb). Die Laser Line
LED
(due LED rossi). La Laser Line Probe è
(due LED verdi). La Laser Line Probe si
(due LED gialli). La Laser Line Probe
(due LED gialli). La Laser Line Probe
11
