Caratec Safety CS102LA
Farb-Miniaturkamera
Art.-Nr. CS102LA
Hinweise zur Benutzung
Diese hochwertige und sehr elegante Farbkamera hilft dabei, sicher rückwärts zu
fahren. Das schlanke Gehäuse sorgt für eine einfache Montage und überzeugt durch die
unauffällige Optik mit integrierter Leitungsführung. Durch den großen Blickwinkel ist die
Kamera flexibel in Bezug auf die Einbauhöhe. Inklusive 20 m Leitung zum Anschluss an
Navigationssystem oder Moniceiver.
Trotz des robusten Gehäuses sollte diese Kamera sorgfältig behandelt werden. Zur Rei-
nigung nur milde Reinigungsmittel und keinen Hochdruckreiniger verwenden.
Die Kamera hat keine Bedienelemente. Bitte entnehmen Sie Hinweise zur Bedienung der
Anleitung des Monitors bzw. Navigationssystems, an das die Kamera angeschlossen
ist.
Lieferumfang
Farb-Miniaturkamera
Kameraleitung 20 m mit Mini-Schraubstecker auf
Cinch-Stecker
Technische Daten
1/4" CMOS Sensor
Sichtwinkel: diagonal 160°
Sichtwinkel: horizontal 120° / vertikal 90°
automatische Tag/Nacht- Umschaltung
Temperaturbereich Betrieb: -30°C ... +70C°
Abmessungen (B x H x T): 43,2 x 66 x 37,4 mm
Gehäusefarbe: silber
43,2 mm
Bedienungsanleitung
Befestigungsschrauben
M3x12mm und M3x10mm
Lichtempfindlichkeit 1 Lux
Wasser- u. Systemdichtheit: IP68
Stromversorgung 12Volt DC
Stromaufnahme ≤ 1W
Temperaturbereich Lagerung: -40°C ... +80°C
Vibrationsbeständigkeit und Stoßfestigkeit: 6G
Auflösung (Pixel):
PAL: 720(H)*576(V)
1
2
4
5
Hinweise zur Montage
Die Kamera sollte mittig oben an der Fahrzeugrückseite montiert werden, um einen
guten Überblick zu gewährleisten. Bitte achten Sie dabei auf folgendes:
Die
Kamera
darf
nicht
die
Funktion
der
Heckklappe oder Hecktüren beeinträchtigen
Beachten Sie bei Bohrungen, dass keine Fahr-
zeugteile oder Leitungen beschädigt werden

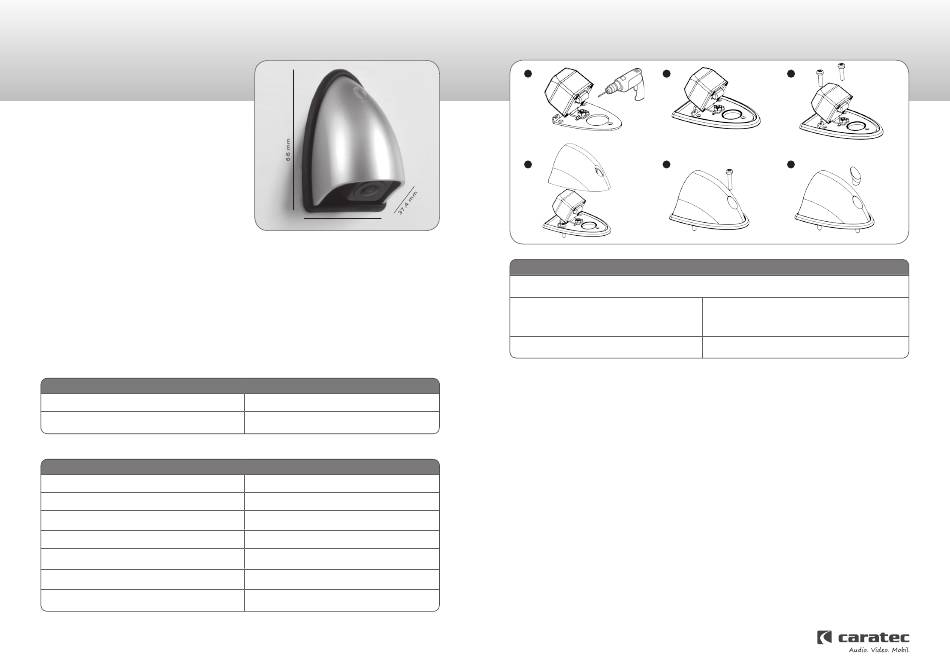

Montage
1. Positionieren Sie den Kamera-Halter am Fahrzeug. Bohren Sie die drei Schraubpunkte
mit einem 2mm Bohrer vor. Die Kabeldurchführung in den Innenraum ist auf den Durch-
messer von 15mm aufzubohren.
2. Legen Sie die Gummidichtung unter den Kamerahalter und führen Sie das Kabel in den
Innenraum. Dichten Sie die Bohrungen in der Fahrzeugkarosserie ab und setzen Sie den
Kamera-Halter vollständig auf.
3. Drehen Sie in die unteren beiden Schraubpunkte jeweils eine Befestigungsschraube ein.
4. Verbinden Sie die Kamera mit der Anschlussleitung. Sollten Sie eine andere als die
vorgesehene Leitung verwenden, sind dafür ggf. Adapter erforderlich. Diese sind für
viele Anwendungsfälle separat erhältlich.*
5. Verlegen Sie die Anschlussleitung zum Monitor bzw. Navigationssystem. Bitte achten
Sie darauf, dass die Leitung nicht beschädigt wird. Ziehen Sie nicht an der Leitung.
6. Verbinden Sie die Anschlussleitung mit dem Monitor bzw. dem Navigationssystem.
Hierzu sind ggf. Adapter erforderlich. Diese sind für viele Anwendungsfälle separat er-
hältlich.*
7. Prüfen Sie die Bilddarstellung auf dem Monitor bzw. dem Navigationssystem und
justieren Sie ggf. die Position der Kamera auf dem Halter. Ziehen Sie danach die
Schrauben der Kamera an.
8. Montieren Sie die Abdeckung auf der Kamera. Drehen Sie nach Einrasten der unteren
Nasen die Schraube der Abdeckung ein.
*siehe: www.caratec.de; Rubrik Service, Informationsmaterial
3
6
Die Montage sollte nach Möglichkeit unter der
dritten
Bremsleuchte
montiert
werden,
damit
diese die Bilddarstellung beim Bremsen nicht
beeinträchtigt
Notwendige Bohrungen an der Fahrzeugkarosserie
sind abzudichten und gegen Korrosion zu schützen
