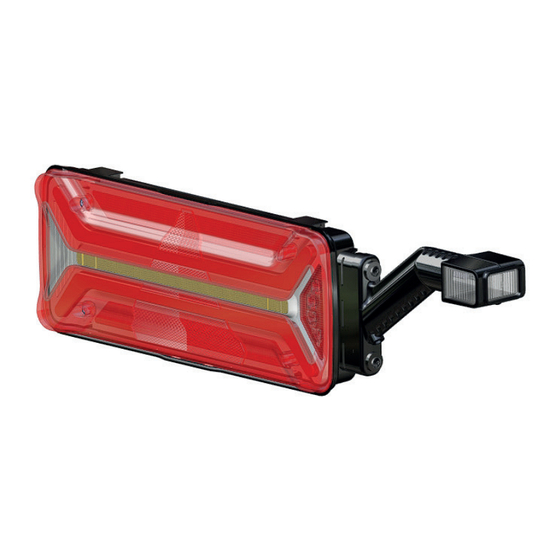

Aspöck Systems ECOLED II Montageanleitung

Voll-led-mehrfunktionsleuchte
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

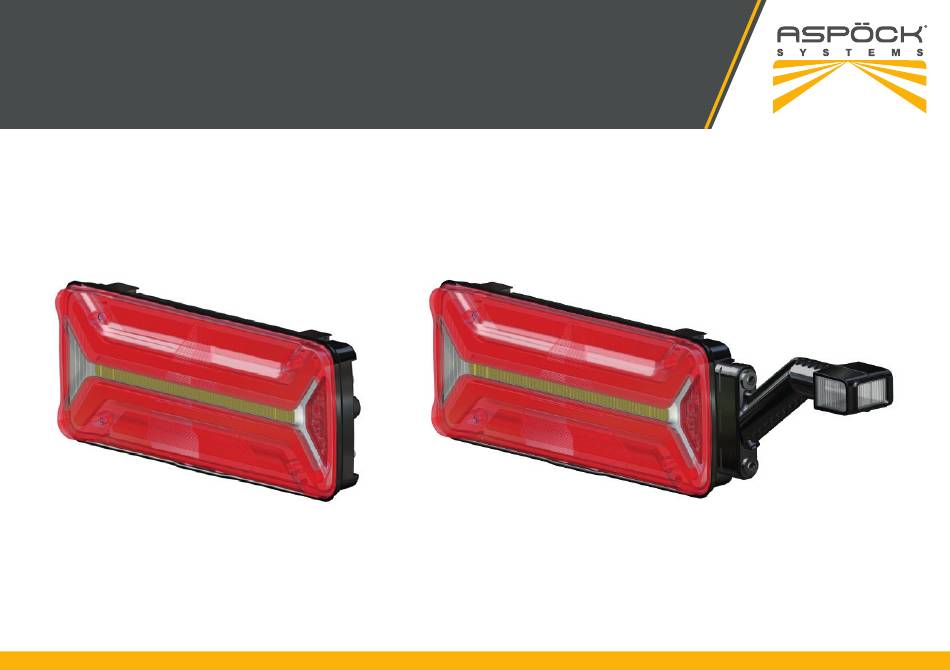

ECOLED II
MONTAGEANLEITUNG /
MOUNTING INSTRUCTION
Aspöck Systems GmbH | Enzing 4 | 4722 Peuerbach | AUSTRIA
Tel.: +43 72 76 / 26 70-0 | Fax: DW 1199 | office@aspoeck.at | www.aspoeck.com
Technische Änderungen vorbehalten!
Bei Nichteinhaltung dieser Montageanleitung erlischt die Gewährleistung!
In case of non-compliance this mounting instruction the warranty expires!
Subject to alteration without notice!

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Aspöck Systems ECOLED II

Inhaltszusammenfassung für Aspöck Systems ECOLED II

  • Seite 1 ECOLED II MONTAGEANLEITUNG / MOUNTING INSTRUCTION Aspöck Systems GmbH | Enzing 4 | 4722 Peuerbach | AUSTRIA Tel.: +43 72 76 / 26 70-0 | Fax: DW 1199 | office@aspoeck.at | www.aspoeck.com Technische Änderungen vorbehalten! Bei Nichteinhaltung dieser Montageanleitung erlischt die Gewährleistung!

  • Seite 2: Allgemein

    Fahrtrichtungsanzeiger, Rückleucht, Schlussleuchte, Bremsleuchte, Nebelschlussleuchte, Rückfahrscheinwerfer, Retroreflexion und optional Umrissleuchten. The ECOLED II is a full-led-multifunctional Rücklicht rear lamp which is located on the backside of a Tail Light truck or trailer and facing backwards. The lamp Umrissleuchte...

  • Seite 3: Symbolerklärung

    Montageanleitung / mounting instruction ECOLED II SYMBOLERKLÄRUNG / EXPLANATION SYMBOLS Richtig Falsch Positionspfeil Bewegungspfeil Achtung sehen - kontrollieren drehen correct incorrect position arrow movement arrow warning look - control twist messen markieren ankörnen bohren klein bohren groß Korrosionsschutz measure mark...

  • Seite 4: Anbaumaße

    Montageanleitung / mounting instruction ECOLED II ANBAUMAßE / PLACERING (ECE 48) min. 600mm max. 400mm Progressive Progressive Progressive min. 350mm max. 1200mm...
  • Seite 5 Montageanleitung / mounting instruction ECOLED II BOHRBILD / HOLE PATTERN 215mm 152±0.5mm 50mm Ø6mm Ø9,30,42mm...
  • Seite 6 Montageanleitung / mounting instruction ECOLED II MONTAGE / MOUNTING SW13 5.5 - 6.0 Nm...
  • Seite 7 Montageanleitung / mounting instruction ECOLED II LICHTSCHEIBE ENTFERNEN / REMOVE LENS TX20...

  • Seite 8: Dichtung Kontrollieren

    Montageanleitung / mounting instruction ECOLED II DICHTUNG KONTROLLIEREN / CHECK GASKET BOTTOM...

  • Seite 9: Lichtscheibe Montieren

    Montageanleitung / mounting instruction ECOLED II LICHTSCHEIBE MONTIEREN / LENS MOUNTING CLICK TX20 1.0 Nm...
  • Seite 10 Montageanleitung / mounting instruction ECOLED II ASPÖCK STECKSYSTEM 2 SUPERSEAL (ASS2) (SS) 11- 13 14- 16...

  • Seite 11: Austausch Der Umrissleuchte Ass2

    Montageanleitung / mounting instruction ECOLED II AUSTAUSCH DER UMRISSLEUCHTE ASS2 / REPLACEMENT OF THE END OUTLINE MARKER ASS2 TX20...
  • Seite 12 Montageanleitung / mounting instruction ECOLED II 2.0 - 2.2 Nm TX20 1.2 Nm...

  • Seite 13: Anschlüsse Ass2 Rh

    Montageanleitung / mounting instruction ECOLED II ANSCHLÜSSE ASS2 RH / CONNECTORS ASS2 RH Tail Tail Tail 2 Reverse (SMCG) DI RH Tail RH Stop Reverse max. 3A max. 5A max. 5A max. 5A SMCG...

  • Seite 14: Anschlüsse Ass2 Lh

    Montageanleitung / mounting instruction ECOLED II ANSCHLÜSSE ASS2 LH / CONNECTORS ASS2 LH Tail 2 Reverse Tail Tail (SMCG) DI LH Stop Tail LH Reverse max. 3A max. 5A max. 5A max. 5A SMCG...

  • Seite 15: Austausch Der Umrissleuchte Din

    Montageanleitung / mounting instruction ECOLED II AUSTAUSCH DER UMRISSLEUCHTE DIN / REPLACEMENT OF THE END OUTLINE MARKER DIN TX20...
  • Seite 16 Montageanleitung / mounting instruction ECOLED II 2.0 - 2.2 Nm TX20 1.2 Nm...

  • Seite 17: Anschlüsse Din Rh

    Montageanleitung / mounting instruction ECOLED II ANSCHLÜSSE DIN RH / CONNECTORS DIN RH Tail Tail Tail 2 Reverse (SMCG) Tail RH Reverse DI RH Stop max. 3A max. 5A max. 5A max. 5A SMCG...

  • Seite 18: Anschlüsse Din Lh

    Montageanleitung / mounting instruction ECOLED II ANSCHLÜSSE DIN LH / CONNECTORS DIN LH Tail 2 Reverse Tail Tail (SMCG) Tail LH Reverse DI LH Stop max. 3A max. 5A max. 5A max. 5A SMCG...
  • Seite 19 Montageanleitung / mounting instruction ECOLED II STECKERANSCHLUSS 7-PIN / PLUG CENNECTION 7-PIN 25-7537-157 25-7537-157...

  • Seite 20: Montage Der Schutzhaube

    Montageanleitung / mounting instruction ECOLED II MONTAGE DER SCHUTZHAUBE / PROTECTION CAP MOUNTING SW13 5.5 - 6.0 Nm...

  • Seite 21: Ersatzteile

    Montageanleitung / mounting instruction ECOLED II ERSATZTEILE / SPARE PARTS 31-3103-204 18-8536-001 18-8536-011 Adapter + SPIV ASS2 LH + Schrauben Lichtscheibe Trailer Lichtscheibe Truck Adapter + SPIV ASS2 LH + screws Lens Trailer Lens Truck 31-3102-204 Adapter + SPIV ASS2 RH + Schrauben...
  • Seite 22 Montageanleitung / mounting instruction ECOLED II INFORMATIONSTEXT / INFORMATION TEXT Im Zusammenhang mit diesen geringen elektrischen Leistungen, die sich deutlich von einer Glühlampenversion unterscheiden, kann es beim Betrieb an verschiedenen Zugfahrzeugen zu Problemen bei der Glühlampenausfallkontrolle kommen. Da die Kontrolle der Blinkleuchten gesetzlich vorgeschrieben ist, ist die Leuchte mit einem ISO 13207 Impuls ausgestattet.

  • Seite 23: Pflegeanleitung

    Montageanleitung / mounting instruction ECOLED II PFLEGEANLEITUNG / CARE INSTRUCTION Lichtscheibe: • Abspülen unter fließendem Wasser • Bei Bedarf ein wenig Spülmittel (kein Scheuermittel!) verwenden • Mit einem weichem Tuch oder Schwamm säubern und anschließend trocknen • Kein Mikrofasertuch oder Scheuerschwamm verwenden Lens: •...
  • Seite 24 ECOLED II Aspöck Systems GmbH | Enzing 4 | 4722 Peuerbach | AUSTRIA Tel.: +43 72 76 / 26 70-0 | Fax: DW 1199 | office@aspoeck.at www.aspoeck.com...
