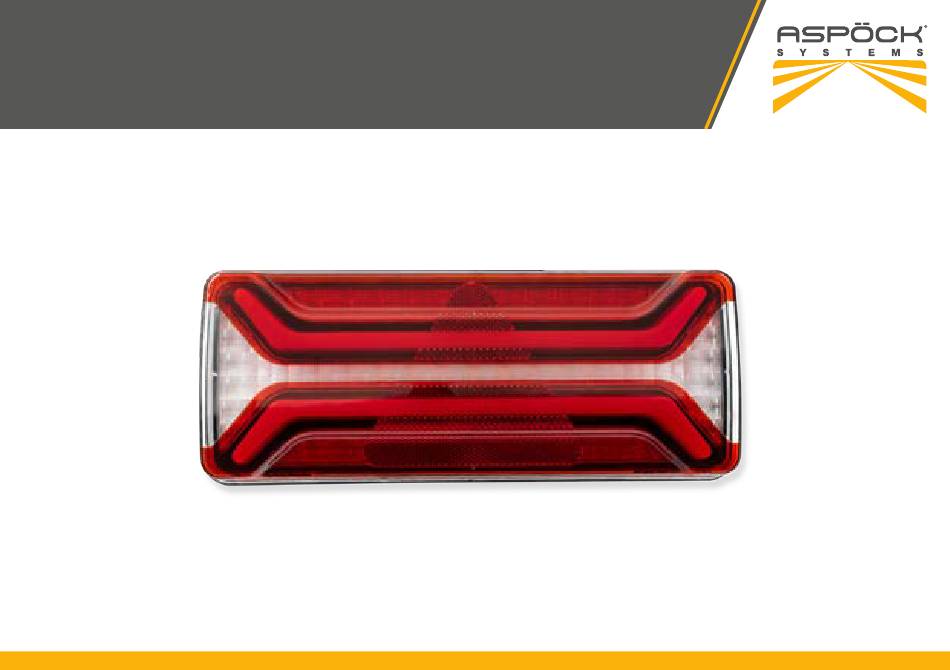

AGRILED II
MOUNTING INSTRUCTION
MONTAGEANLEITUNG /
Aspöck Systems GmbH | Enzing 4 | 4722 Peuerbach | AUSTRIA
Druckfehler, technische Änderungen
Tel.: +43 72 76 / 26 70-0 | Fax: DW 1199 | office@aspoeck.at | www.aspoeck.com
sowie Bildänderungen vorbehalten.
Bei Nichteinhaltung dieser Montageanleitung erlischt die Gewährleistung!
Printing errors, technical changes as
Non-compliance with this mounting instruction will void the warranty!
well as picture changes reserved.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Aspöck Systems AGRILED II
Inhaltszusammenfassung für Aspöck Systems AGRILED II
- Seite 1 AGRILED II MOUNTING INSTRUCTION MONTAGEANLEITUNG / Aspöck Systems GmbH | Enzing 4 | 4722 Peuerbach | AUSTRIA Druckfehler, technische Änderungen Tel.: +43 72 76 / 26 70-0 | Fax: DW 1199 | office@aspoeck.at | www.aspoeck.com sowie Bildänderungen vorbehalten. Bei Nichteinhaltung dieser Montageanleitung erlischt die Gewährleistung!
-
Seite 2: Service-Hinweise
Montageanleitung / mounting instruction AGRILED II SERVICE NOTES SERVICEHINWEISE / • Bitte lesen Sie vor Beginn der Montage diese Montageanleitung vollständig durch. • Diese Montageanleitung wendet sich an professionelle Aufbauhersteller. Daher wird in dieser Montageanleitung ein entsprechendes Hintergrundwissen vorausgesetzt. Es ist zu beachten, dass einige Arbeiten nur durch entsprechend qualifizierten Personals durchgeführt werden... -
Seite 3: Allgemein
Fahrtrichtungsanzeiger, Schlussleuchte, Rückleuchte, Bremsleuchte, Kennzeichenbeleuchtung und Retroreflexion. The AGRILED II is a full-led-multifunctional rear lamp which is located on the backside of vehicles in the agricultural sector. The lamp consists of the following individual functions that are combined in one lamp: direction... -
Seite 4: Symbolerklärung
Montageanleitung / mounting instruction AGRILED II EXPLANATION SYMBOLS SYMBOLERKLÄRUNG / Richtig Falsch Positionspfeil Bewegungspfeil Achtung sehen - kontrollieren drehen correct incorrect position arrow movement arrow warning look - control twist messen markieren ankörnen bohren klein bohren groß Korrosionsschutz measure mark... -
Seite 5: Anbaumaße
Montageanleitung / mounting instruction AGRILED II PLACERING ANBAUMAßE / (ECE 48) min. 600mm max. 400mm max. 900mm (max. 1500mm*) min. 350mm *Wenn die Form des Fahrzeugaufbaus die Einhaltung von 900 mm bzw. 1200 mm nicht zulässt. *If the shape of the bodywork makes it impossible to keep within 900 mm or 1200 mm respectively. - Seite 6 Montageanleitung / mounting instruction AGRILED II HOLE PATTERN BOHRBILD / 152±0,5 mm Ø6mm Ø6,5mm/Ø42mm...
- Seite 7 Montageanleitung / mounting instruction AGRILED II MOUNTING MONTAGE / SW13 5.5 - 6.0 Nm...
-
Seite 8: Anschlüsse Bayonet 5 Pin
Montageanleitung / mounting instruction AGRILED II ANSCHLÜSSE BAYONET 5 PIN ANSCHLÜSSE ASS2 7 PIN CONNECTORS BAYONET 5 PIN CONNECTORS ASS2 7 PIN Tail Stop... -
Seite 9: Produkthaftung
AGRILED II PRODUKTHAFTUNG / PRODUCT LIABILITY • Nationale Anbau-, Einbau- und Betriebsvorschriften sind einzuhalten. • Eine Verwendung darf ausschließlich gemäß beigelegten Anleitungen und Sicherheitshinweisen erfolgen. Anleitungen sind online auf der Website www.aspoeck.com/de/top/downloads zu finden. • Änderungen am Produkt dürfen nicht vorgenommen werden, es sei denn es werden ausschließlich die hierfür vorgesehenen Original-Ersatzteile oder von Aspöck freigegebene...
