WAGO Pro 2 Produkthandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

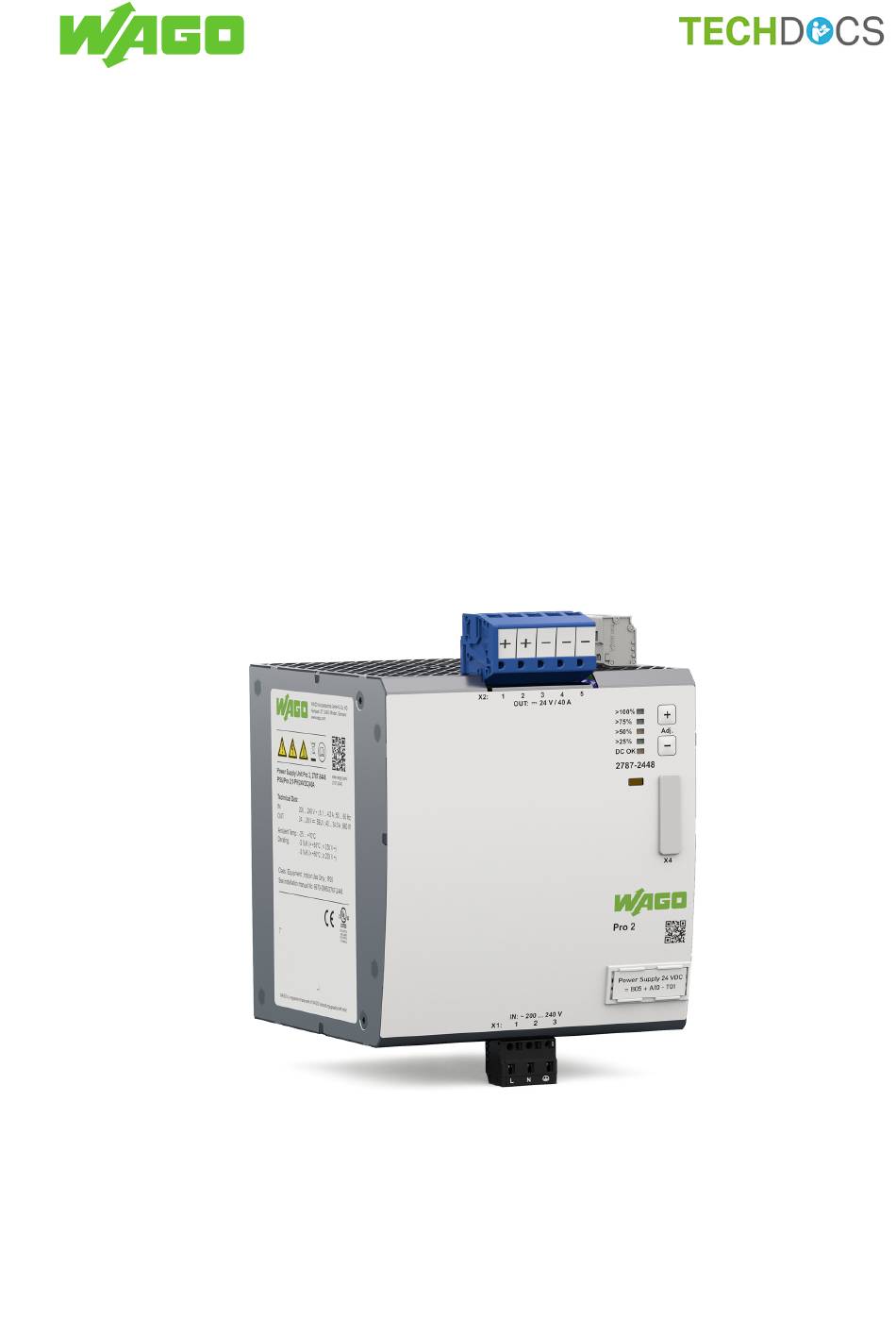

Stromversorgungen

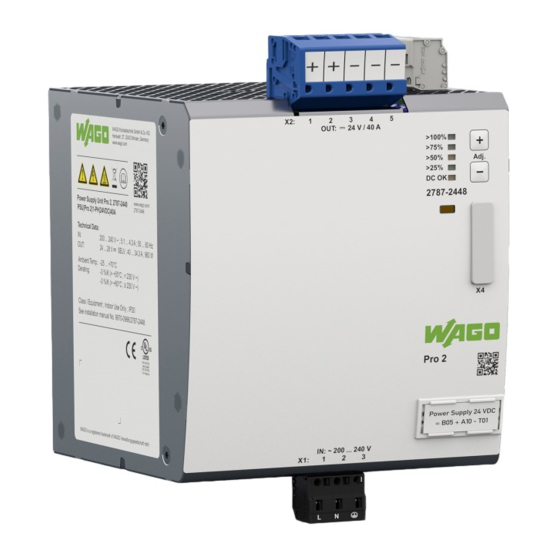

Stromversorgung Pro 2
2787-2448
Produkthandbuch | Version 1.0.0
Inhaltsverzeichnis
loading

Verwandte Anleitungen für WAGO Pro 2

Inhaltszusammenfassung für WAGO Pro 2

  • Seite 1 Stromversorgungen Stromversorgung Pro 2 2787-2448 Produkthandbuch | Version 1.0.0...
  • Seite 2 Wir weisen darauf hin, dass die im Handbuch verwendeten Soft- und Hardwarebezeich- nungen und Markennamen der jeweiligen Firmen im Allgemeinen einem Warenzeichen- schutz, Markenzeichenschutz oder patentrechtlichem Schutz unterliegen. WAGO ist eine eingetragene Marke der WAGO Verwaltungsgesellschaft mbH. Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...

  • Seite 3: Inhaltsverzeichnis

    Umgebungsbedingungen ................ 24 3.9.9 Produktschutz.................... 25 3.9.10 Sicherheit .....................  25 3.10 Richtlinien, Zulassungen und Normen .............. 26 3.10.1 Richtlinien .....................  26 3.10.2 Zulassungen .................... 26 3.10.3 Normen...................... 26 3.10.4 Besondere Bestimmungen ................ 29 Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...
  • Seite 4 Bedienen über Taster....................  36 Diagnose ......................... 37 Diagnose über Anzeigeelemente ................ 37 Konfigurieren........................ 38 Voraussetzungen .................... 38 9.1.1 Systemvoraussetzungen ................ 38 9.1.2 WAGO Interface-Konfigurationssoftware installieren ........ 38 9.1.3 Produkt konfigurieren ...................  38 Erste Schritte...................... 39 9.2.1 Start der Software .................. 39 Übersicht .......................  42 9.3.1 Menüleiste ....................
  • Seite 5 Modus „Top Boost“ .................. 62 10.7 Wartung.........................  63 Außer Betrieb nehmen.................... 64 11.1 Entsorgung und Recycling .................. 64 Anhang.......................... 65 12.1 Applikationshinweise .....................  65 12.1.1 AC-Betrieb .................... 65 12.2 Zubehör .........................  66 12.3 Schutzrechte ...................... 67 Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...

  • Seite 6: Bestimmungen

    Produkt. Alle Dokumentationen finden Sie unter: ü www.wago.com. 1.1 Bestimmungsgemäße Verwendung Die WAGO Stromversorgung Pro 2 der Serie 2787 speist elektrische oder elektronische Geräte mit Gleichspannung, wie zum Beispiel Industriesteuerungen oder Anzeige-, Kom- munikations- und Messgeräte. Das Produkt ist ein offenes Betriebsmittel und ist für den Einbau in ein zusätzliches Ge- häuse konzipiert.

  • Seite 7: Darstellungskonventionen

    Gewährleistung und Haftung Es gelten die Bestimmungen der Allgemeinen Geschäfts- und Vertragsbedingungen für Lieferungen und Leistungen der WAGO Kontakttechnik GmbH & Co. KG sowie für Soft- wareprodukte und Produkte mit integrierter Software der WAGO Software-Lizenzvertrag, beide abrufbar unter: ü www.wago.com. Danach ist die Gewährleistung insbesondere in folgenden Fällen ausgeschlossen, wenn:...
  • Seite 8 Handlungsschritt zur Risikoreduktion ACHTUNG Art und Quelle der Störung (nur Sachschäden) Mögliche Störungen, die den Funktionsumfang bzw. die Ergonomie des Produktes ein- schränken, aber nicht vorhersehbar zu Gefährdung von Personen führen • Handlungsschritt zur Risikoreduktion Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...

  • Seite 9: Rechtliche Informationen

    Stand während der Ausarbeitung und unterliegen keinem Änderungsdienst. Sie sind vom Errichter/Betreiber in Eigenverantwortung in ihrer jeweils gültigen Fassung anzuwenden. Die WAGO Kontakttechnik GmbH & Co. KG behält sich das Recht vor, je- derzeit technische Änderungen und Verbesserungen der Produkte und der Daten, Anga- ben und Abbildungen dieses Handbuchs vorzunehmen.

  • Seite 10: Sicherheit

    (Personen, Arbeitsplatz und Verpackung). Berühren Sie keine elektrisch leitenden Bauteile. • Stellen Sie eine ausreichende Erdung sicher. Achten Sie auf die einwandfreie elektri- sche Verbindung zwischen der Tragschiene und dem Rahmen bzw. dem zusätzlichen Gehäuse. Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...

  • Seite 11: Mechanische Sicherheit

    • Beachten Sie den zulässigen Temperaturbereich der Anschlussleitungen. • Sie dürfen an jede Anschlussklemme nur einen Leiter anklemmen. Wenn mehrere Lei- ter angeklemmt werden müssen, verbinden Sie die Leiter in einer vorgelagerten Ver- drahtung (z. B. mit WAGO Durchgangsklemmen). • Verwenden Sie eine geeignete Zugentlastung. 2.3 Mechanische Sicherheit •...

  • Seite 12: Indirekte Sicherheit

    Produktgehäuse sowie die weiterführenden Informationen, z. B. unter ü www.wago.com/<Artikelnummer>. • Das Produkt enthält keine durch den Anwender zu wartenden Teile. Lassen Sie War- tungs-, Instandhaltungs- oder Reparaturarbeiten nur durch von WAGO zugelassenes Fachpersonal durchführen. • Beachten Sie die abweichenden technischen Daten bei Einbaulagen, die nicht der Nenneinbaulage entsprechen.

  • Seite 13: Eigenschaften

    Eigenschaften Eigenschaften 3.1 Einleitung Die WAGO Stromversorgungen Pro 2 der Serie 2787 sind kompakte, primär getaktete Stromversorgungen mit vielseitigen Einsatzmöglichkeiten. Die Stromversorgungen kön- nen auf einer Tragschiene montiert werden. Die Stromversorgungen können direkt am Produkt über Taster oder über die integrierte Kommunikatiosschnittstelle konfiguriert werden.

  • Seite 14: Typenschild

    -3 %/K (> +55°C) Class I Equipment Indoor Use Only ; IP20 See installation manual No. 9970-0966/2787-2448 IND. CONT. EQ. WAGO is a registered trademark of WAGO Verwaltungsgesellschaft mbH. Abbildung 2: Typenschild Tabelle 3: Legende zur Abbildung „Typenschild“ Position Bemerkung Details siehe Kapitel Firmenlogo und Adresse –...

  • Seite 15: Etikett

    Bemerkung Details 2D Data Matrix Code Enthält die Informationen von den Posi- tionen 2 … 5 Schlüsselnummer Feste Angabe (37S) Identifikationsnummer gemäß D-U-N-S® Feste Angabe (WAGO Minden) WAGO-Bestellnummer oder interne SAP-Nummer Produktabhängig Fortlaufende Nummer Produktabhängig Produktionsdatum und Revision • Produktionsdatum •...

  • Seite 16: Technische Daten [} 19]

    Abbildung 5: Anschluss Ausgang X2 Tabelle 8: Legende zur Abbildung „Anschluss Ausgang X2“ Position Beschreibung Kontakt „−“ für Ausgangsspannung Kontakt „−“ für Ausgangsspannung Kontakt „−“ für Ausgangsspannung Kontakt „+“ für Ausgangsspannung Kontakt „+“ für Ausgangsspannung Prüföffnung Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...

  • Seite 17: Signal

    5 s) > 100 % Blinkend (0,5 Hz) Blinkend (2 Hz) > 75 % Leuchtend > 50 % Leuchtend > 25 % Leuchtend DC OK Blinkend (0,5 Hz) Leuchtend Bei Überlast, Übertemperatur oder ausgelöstem elektronischen Schutzschalter Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...

  • Seite 18: Bedienelemente

    Die Kontakte der Kommunikationsschnittstelle reagieren sehr empfindlich auf elektrostati- sche Entladung (ESD). Liegen die Kontakte dauerhaft offen, kann das Produkt zerstört werden! • Nehmen Sie die Abdeckkappe ausschließlich ab, wenn Sie die Kommunikations- schnittstelle verwenden! Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...

  • Seite 19: Technische Daten

    Wie Sie ein Kommunikationsmodul verwenden, wird im zum ent- sprechenden Kommunikationsmodul beschrieben. Zum Verbinden mit dem WAGO USB-Kommunikationskabel mit einem PC führen Sie die folgenden Schritte aus: 1. Entfernen Sie die Abdeckkappe. 2. Verbinden Sie den USB-Anschluss des WAGO USB-Kommunikationskabels mit Ih- rem PC.

  • Seite 20: Eingang

    Tabelle 17: Technische Daten – Netzausfall-Überbrückungszeit Eigenschaft Wert Netzausfall-Überbrückungszeit, typ. AC 200 V 25 ms AC 240 V 25 ms Nachlaufzeit, typ. AC 200 V 34 ms AC 240 V 34 ms Bei Nennlast Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...

  • Seite 21: Ausgang

    Nennlast, im Bereich AC 180 … 264 V 10 % / 90 % Lastsprung 20 MHz Bandbreite 8  Kurzschluss- und Überlastverhalten [ Siehe Kapitel  58] Einstellbar über die WAGO Interface-Konfigurationssoftware Siehe Abbildung „Einschaltzeit“ Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...

  • Seite 22: Wirkungsgrad/Verlustleistung

    95,8 % AC 240 V 96,0 % Verlustleistung (typ.) AC 200 V 42,5 W AC 240 V 39,4 W Bei Nennlast Bei AC 230 V wird der maximale Wirkungsgrad von 96,3 % erreicht. Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...

  • Seite 23: Signal

    8 Sicherheit [} 25] bei DC 24 V Tabelle 23: Technische Daten – Signal (Ausgang DO) Eigenschaft Wert Einschaltschwelle, typ. UOUT > USET × 0,93 Ausschaltschwelle, typ. UOUT < USET × 0,87 Kontaktbelastbarkeit, max. 50 mA Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...

  • Seite 24: Kommunikation

    Betriebshöhe über NN, max. 5000 m Überspannungskategorie III (≤ 2000 m) II (> 2000 m) Vibration gemäß IEC 60068-2-6 5 … 150 Hz / 1g Schock gemäß IEC 60068-2-27 15g / 11 ms Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...

  • Seite 25: Produktschutz

    AC 500 V Isolationsspannung (Ausgang – Digitaler Eingang / Ausgang AC 500 V – Digitaler Ausgang), Ref. D Typprüfung (Rise 5 s – Stay 2 s – Fall 5 s), siehe Abbildung „Spannungsfestigkeit“ Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...

  • Seite 26: Richtlinien, Zulassungen Und Normen

    Norm Underwriters Laboratories UL 61010-1 Underwriters Laboratories UL 61010-2-201 Hinweis Weitere Informationen zu Zulassungen ü www.wa- Detaillierte Hinweise zu den Zulassungen finden Sie im Internet unter: go.com/<Artikelnummer> 3.10.3 Normen Das Produkt erfüllt folgende Normen: Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...

  • Seite 27: Tabelle 32 Normen: Mechanische Und Klimatische Umgebungsbedingungen

    Prüfung der Störfestigkeit gegen (1 kHz AM 80 %) hochfrequente elektromagnetische 1,0 … 2,0 GHz 12 V/m Felder (1 kHz AM 80 %) 2,0 … 3,0 GHz 5 V/m (1 kHz AM 80 %) Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...

  • Seite 28: Tabelle 36 Legende Zu „Normen: Emv - Störfestigkeit (Durchgeführte Prüfungen)

    Tabelle 36: Legende zu „Normen: EMV – Störfestigkeit (durchgeführte Prüfungen)“ Kategorie Beschreibung Normaler Betrieb innerhalb der festgelegten Grenzen. Vorübergehende Funktionsminderung, die sich selbständig nach der Störbeeinflussung wie- der behebt. Vorübergehender Funktionsverlust, der einen Eingriff der Bedienperson oder die Rücksetzung des Systems erfordert. Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...

  • Seite 29: Besondere Bestimmungen

    • Die Aufnahme des bestimmungsgemäßen Betriebes ist nur bei der Einhaltung der EMV-Richtlinie erlaubt. • Die Einhaltung der durch die EMV-Gesetzgebung geforderten Grenzwerte liegt in der Verantwortung des Herstellers der Anlage oder Maschine. Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...

  • Seite 30: Funktionen

    Details siehe Kapitel [} 43]. 8 Dialogfenster:Einstellungen Konfigurierbares Lastmanagement Details siehe Kapitel [} 43]. Kommunikationsschnittstelle Ermöglicht die Verbindung über WAGO USB-Kommunikationska- bel (siehe Kapitel 8 Kommunikationsschnittstelle [} 18]) oder über optional erhältliche Kommunikationsmodule. Diese Kommunikationsmodule ermöglichen die Konfiguration und Überwachung des Produkts über Feldbussysteme. 4.2 Überspannungsschutz Das Produkt ist gegen Überspannungen geschützt.
  • Seite 31 Aktiver Nachbar Oben/unten 50 mm Seitlich 12 mm (Nachbarprodukt erzeugt zusätzliche Wärme; gleichwertiges Pro- dukt unter Volllast) Tragschiene 35 8 Techni- Die Tragschiene befindet sich mittig zur Höhe des Produktes (siehe Kapitel sche Daten [} 19]). Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...

  • Seite 32: Abbildung 14 Position Der Tragschiene

    2. Drücken Sie das Produkt in Richtung Tragschiene [A] und rasten Sie das Produkt bei gleichzeitigem Zug an der Lasche (k) auf [B]. 3. Zur sicheren Fixierung auf der Tragschiene setzen Sie vor und nach dem Produkt je eine Endklammer (z. B. Bestellnr. 249-197). Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...

  • Seite 33: Abbildung 16 Demontieren

    1. Zur Demontage (siehe Abbildung „Demontieren“) ziehen Sie die Lasche (k) nach un- ten [C]. Benutzen Sie dafür einen Schraubendreher oder ein Betätigungswerkzeug. 2. Lösen Sie das Produkt in einer Schwenkbewegung von der Tragschiene [D]. Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...
  • Seite 34 Überprüfen Sie vor Anschluss des Betriebsmittels die zugehörige Betriebsspannung (sie- Kapitel8 Typenschild [} 14]). 6.2 Leiter an CAGE CLAMP® anschließen ® CAGE CLAMP -Anschlüsse von WAGO sind für ein-, mehr- oder feindrähtige Leiter aus- gelegt. Hinweis ® Nur einen Leiter pro CAGE CLAMP anschließen! ®...

  • Seite 35: Abbildung 17 Leiter An Cage Clamp® Anschließen

    • Feindrähtige Leiter bei der Verwendung von Aderendhülsen mit Kunststoffkragen für alle anschließbaren Querschnitte. • Feindrähtige Leiter mit Aderendhülse ohne Kunststoffkragen mit einem Querschnitt > 0,5 mm²/AWG 20. • Eindrähtige Leiter mit einem Querschnitt > 0,5 mm²/AWG 20. Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...

  • Seite 36: Bedienen Über Taster

    Im laufenden Betrieb können Sie die Ausgangsspannung einstellen sowie das Produkt auf die Werkseinstellungen zurücksetzen. Diese Einstellungen werden gespeichert und stehen auch dann bereit, wenn das Produkt aus- und wiedereingeschaltet wurde. Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...

  • Seite 37: Diagnose Über Anzeigeelemente

    Interner Produktfeh- Kommunikations- Ausgang schaltung schnittstelle > 100 % Blinkend (8 Hz) Blinkend (8 Hz) Blinkend (8 Hz) Blinkend (8 Hz) > 75 % Leuchtend Blinkend (8 Hz) > 50 % Blinkend (8 Hz) > 25 % Blinkend (8 Hz) DC OK Blinkend (8 Hz) Leuchtend Automatischer Wiederanlauf (Werkseinstellung) Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...

  • Seite 38: Voraussetzungen

    Konfigurieren 2787-2448 Konfigurieren 9.1 Voraussetzungen 9.1.1 Systemvoraussetzungen Die nachfolgenden Systemvoraussetzungen müssen erfüllt sein, um die WAGO Inter- face-Konfigurationssoftware zu installieren: Minimale Systemvoraussetzung Tabelle 43: Minimale Systemvoraussetzung Komponente Voraussetzungen Betriebssystem • Windows 7 (32 und 64 Bit) • Windows 8 (32 und 64 Bit) •...

  • Seite 39: Erste Schritte

    Folgende Voraussetzungen müssen erfüllt sein, bevor Sie online mit der WAGO Inter- face-Konfigurationssoftware arbeiten können: • Das Produkt muss mit dem PC verbunden sein, auf dem die WAGO Interface-Konfigu- rationssoftware installiert ist. • Das Produkt muss mit Spannung versorgt werden.

  • Seite 40: Abbildung 20 Startansicht - Registerkarten

    Auf dieser Registerkarte nehmen Sie folgende Einstellungen vor: 1. Wählen Sie den Menüpunkt Kommunikation. 2. Wählen Sie im Dialogfenster „Kommunikationseinstellungen“ unter COM-Port den entsprechenden Eintrag für Ihre Verbindung zwischen PC und Produkt (Beispiel: WAGO USB Service Cable). Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...

  • Seite 41: Abbildung 22 Registerkarte „Gerät" - Menüpunkt „Auswahl

    Sie können jetzt Ihr Produkt über die Software offline konfigurieren (siehe Kapitel logfenster: Einstellungen [} 43]). Online-Konfiguration Ist Ihr Produkt bereits online mit dem PC verbunden, können Sie sofort den Menüpunkt Verbinden auswählen. Die Software erkennt automatisch, welches Produkt angeschlos- sen ist. Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...

  • Seite 42: Abbildung 23 Übersicht „Grafische Benutzeroberfläche

    Software. Nähere Informationen finden Sie im Kapitel 8 Menüleiste [} 43]. 8 Hauptmenü [} 52] Im Hauptmenü finden Sie einzelne Registerkarten, die zu unter- schiedlichen Anzeigebereichen führen. Nähere Informationen fin- 8 Hauptmenü den Sie im Kapitel [} 52]. Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...

  • Seite 43: Abbildung 24 Registerkarte „Gerät

    Führt ein Firmware-Update auf dem Produkt durch. Ein aktuelles Firmware-Update und entsprechende Hinweise zur Kompatibilität erhalten Sie durch den Technischen Support von WAGO. 9.3.1.2.1 Dialogfenster: Einstellungen In diesem Dialogfenster können Einstellungen für das Produkt verändert werden. Dazu stehen zwei Möglichkeiten zur Verfügung: •...

  • Seite 44: Abbildung 25 Dialogfenster: Einstellungen - Schaltflächen

    Liest alle gespeicherten Einstellungen aus dem angeschlossenen Produkt. [Ins Gerät speichern] Schreibt alle vorgenommenen Einstellungen in das angeschlossene Produkt. [Schließen] Schließt das Dialogfenster. Zuvor nicht gespeicherte Einstellungen gehen verloren. Die einzelnen Bereiche des Dialogfensters werden nachfolgend erläutert. Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...

  • Seite 45: Abbildung 26 Dialogfenster: Einstellungen - Dc-Ausgang

    Kennlinie für eine bessere Stromaufteilung beim Parallelbetrieb von Netzteilen. Ein- und Ausschalten des DC Ist das Kontrollfeld aktiviert, kann der DC-Ausgang Ausgangs über zyklische Pro- über zyklische Prozessdaten ein- und ausgeschaltet zessdaten freigeben werden. Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...
  • Seite 46 [} 61]. TopBoost Ist das Kontrollfeld aktiviert, ist das Überlastverhalten „Top Boost“ aktiv. Die Stromversorgung liefert bis zu 500 % zusätzlichen Ausgangsstrom für 15 ms. Nähere 8 Top Boost Informationen finden Sie im Kapitel [} 62]. Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...

  • Seite 47: Abbildung 27 Dialogfenster: Einstellungen - Signalisierung

    (0 nach 1) bei einem Flankenwechsel von 0 auf 1 aktiviert. Funktion bei Flankenwechsel Ist das Kontrollfeld aktiviert, wird der digitale Eingang (1 nach 0) bei einem Flankenwechsel von 1 auf 0 aktiviert. Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...
  • Seite 48 Ist das Kontrollfeld aktiviert, wird eine Warnung ausge- löst, wenn die Überlastschwelle überschritten ist. Warnschwelle Hier kann eingegeben werden, ab welchem Strom (Einheit: mA) eine Warnmeldung generiert wird. Diese Parameter sind nicht gegeneinander verriegelt und können auch gleichzeitig ausgewählt werden. Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...

  • Seite 49: Abbildung 28 Dialogfenster: Einstellungen - System

    2787-2448 Konfigurieren System Abbildung 28: Dialogfenster: Einstellungen – System Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...
  • Seite 50 Produkt eingegeben werden. Alle Eingabefelder Funktionsname sind frei editierbar. In jedes Eingabefeld können bis zu Kunden Information 32 Zeichen eingegeben werden. Diese Parameter sind gegeneinander verriegelt und können ausschließlich einzeln ausgewählt werden. Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...

  • Seite 51: Abbildung 29 Dialogfenster: Einstellungen - Passwort

    Eingabefeld Hier kann das Passwort eingegeben werden. Das Passwort kann aus maximal 8 Zeichen (gemäß ASCI- Zeichensatz) bestehen. Zeige Passwort Ist das Kontrollfeld aktiviert, wird das eingegebene Passwort nicht verschlüsselt dargestellt. Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...

  • Seite 52: Abbildung 30 Hauptmenü

    Zeigt Informationen zum angeschlossenen Produkt an. 8 Anzeigebereich: Infor- Die Darstellung im Anzeigebereich wird im Kapitel mation [} 55] beschrieben. 9.3.3 Anzeigebereich Der Anzeigebereich ist abhängig vom gewählten Menüpunkt im Hauptmenü. 9.3.3.1 Anzeigebereich: Messwerte Abbildung 31: Anzeigebereich: „Messwerte“ Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...
  • Seite 53 Fehler Übertemperatur, Gerät hat ab- Anzeige grün: Status OK geschaltet Anzeige rot: Fehler liegt vor Keine Ausgangsspannung Kurzschluss am Ausgang Die Abgabe von Power Boost und Top Boost wird für 5 s signalisiert. Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...

  • Seite 54: Abbildung 32 Anzeigebereich: „Verlauf Messwerte

    Zeit (Uhr) erfasst werden sollen. Je nach Auswahl ändert sich die entsprechende Eingabe- maske: • Pos. 3 = Eingabemaske Verlauf • Pos. 4 = Eingabemaske Uhr Messwertauswahl Hier kann ausgewählt werden, welcher Messwert er- fasst werden soll. Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...

  • Seite 55: Abbildung 33 Anzeigebereich: Information

    Hier wird die Bestellnummer des Produktes angezeigt. Bezeichnung: Hier wird die Hersteller-Bezeichnung des Produktes angezeigt. SW-Version: Hier wird das aktuelle Release der Softwareversion (Firmware) angezeigt. HW-Version: Hier wird das aktuelle Release der Hardwareversion angezeigt. Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...

  • Seite 56: Isolationsprüfung

    ð Der Überspannungsschutz ist aktiviert. 10.3 Einschaltstrom Werden mehrere Produkte eingangsseitig über den gleichen Stromkreis versorgt, können hohe Einschaltströme auftreten. In diesem Fall empfiehlt es sich, die WAGO Stromver- sorgung Pro 2 zeitlich verzögert einzuschalten. Die entsprechende Einschaltzeitverzöge- 8 Dialogfenster: Ein- rung kann über die WAGO Interface-Konfigurationssoftware im...

  • Seite 57: Abbildung 34 Derating (Temperaturabhängig)

    Abbildung 34: Derating (temperaturabhängig) 10.4.2 Derating (ortsabhängig) Abhängig von der Aufstellhöhe und der Umgebungstemperatur ist es notwendig, die Last zu reduzieren. Tabelle 61: Derating (ortsabhängig) Temperaturwert Derating > +50 °C −8,9 %/1000 m (> +50 °C; ab 3600 m) > +55 °C −8,6 %/1000 m (> +55 °C; ab 2100 m) Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...

  • Seite 58: Parallelschaltbarkeit

    Für eine aktive Lastaufteilung ist die Einstellung „Active Droop“ werksseitig aktiv. Damit sinkt die Ausgangsspannung bei einer Belastung ab (von 0 A bis zum Nennstrom um 300 mV). Diese weiche Kennlinie sorgt für eine bessere Stromaufteilung beim Parallelbe- trieb. Die Aktivierung dieser Einstellung erfolgt über die WAGO Interface-Konfigurations- software im 8 Dialogfenster: Einstellungen [} 43] im Bereich „DC Ausgang“.

  • Seite 59: Abbildung 36 Modus „Konstantstrom

    Wenn die Überlast länger anliegt, wird der Ausgang abgeschaltet. Um den Ausgang wie- der einzuschalten, ist ein manueller Eingriff notwendig. Hierfür gibt es folgende Möglich- keiten: • Kommunikationsschnittstelle • Tasten • Digitaler Eingang Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...
  • Seite 60 Auslösezeit der Ausgangsstrom immer noch größer als der einge- stellte Auslösestrom, so wird der Ausgang abgeschaltet. Um den Ausgang wieder einzu- schalten, ist ein manueller Eingriff notwendig. Hierfür gibt es folgende Möglichkeiten: Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...
  • Seite 61 Eingriff notwendig. Hierfür gibt es folgende Möglich- keiten: • Kommunikationsschnittstelle • Tasten • Digitaler Eingang 8 Modus „Konstantstrom“ [} 59] In Kombination mit dem wird der Modus „Power Boost“ nach jeder Pause erneut abgegeben. Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...
  • Seite 62 Berechnen Sie zudem die Impedanz der Fehlerschleife. Der Strom, der in der Fehler- schleife maximal fließen kann (aufgrund der Impedanz), darf nicht kleiner sein, als der zur sicheren Auslösung notwendige Auslösestrom der Sicherung. Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...

  • Seite 63: Netzgerät

    Staubablagerung, Feuchte, Strahlung und aggressiven Chemikalien zu schützen. Die Instandsetzung ist nur im Rahmen der in dieser Gebrauchsanleitung aufgeführten Maßnahmen statthaft. Sollte es trotzdem einen Ausfall geben, senden Sie das Produkt zur Reparatur an WAGO ein. Geben Sie dabei Folgendes an: • Art des Fehlers •...

  • Seite 64: Entsorgung Und Recycling

    Wiederverwendung und Recycling möglich ist. • Lassen Sie die Elektro- und Elektronikgeräte ihrer örtlichen Sammelstelle zukommen. • Europaweit gelten die Richtlinien 2006/66/EG, die PPWD 2018/852/EU und die WEEE 2012/19/EU. National können abweichende Richtlinien und Gesetze gelten. Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...
  • Seite 65 2787-2448 Anhang Anhang 12.1 Applikationshinweise Die folgenden Abbildungen zeigen beispielhaft, wie eine WAGO Stromversorgung Pro 2 in den unterschiedlichen Netzformen TN, TT und IT als Verbraucher angeschlossen wer- den kann. 12.1.1 AC-Betrieb 1-phasige Quelle (AC) Last Abbildung 42: AC-Eingang Generator/ Transformator Verbraucher Abbildung 43: TN-Netz...
  • Seite 66 Bestellnummer Aufsteckbares Kommunikationsmodul IO-Link Kommunikationsmodul IO-Link 2789-9080 für WAGO Stromversorgung Pro 2 Aufsteckbares Kommunikationsmodul Modbus Kommunikationsmodul Modbus 2789-9015 RTU® für WAGO Stromversorgung Pro 2 RTU® WAGO USB-Kommunikationskabel 2,5 m 0750-0923 Zubehör – Werkzeug Tabelle 64: Zubehör – Werkzeug Beschreibung Bezeichnung Bestellnummer Betätigungswerkzeug, mit teilisoliertem Schaft Typ 2, Klinge 3,5 mm ×...
  • Seite 67 Marke der Siemens AG. • QR Code ist eine registrierte Marke von DENSO WAVE INCORPORATED. ® • Subversion ist eine Marke der Apache Software Foundation. ® • Windows ist eine registrierte Marke der Microsoft Corporation. Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...
  • Seite 68 Tabelle 33 Normen: EMV – Störfestigkeit.................... Tabelle 34 Normen: EMV – Störaussendung ..................Tabelle 35 Normen: EMV – Störfestigkeit (durchgeführte Prüfungen) ..........Tabelle 36 Legende zu „Normen: EMV – Störfestigkeit (durchgeführte Prüfungen)“ ......Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...
  • Seite 69 Tabelle 60 Derating (temperaturabhängig)..................Tabelle 61 Derating (ortsabhängig) ..................... Tabelle 62 WEEE-Kennzeichnung ...................... Tabelle 63 Zubehör – Kommunikation....................Tabelle 64 Zubehör – Werkzeug ......................Tabelle 65 Zubehör – Beschriftung...................... Tabelle 66 Zubehör – Ersatzteile......................Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...
  • Seite 70 Abbildung 30 Hauptmenü........................Abbildung 31 Anzeigebereich: „Messwerte“ ..................Abbildung 32 Anzeigebereich: „Verlauf Messwerte“ ................Abbildung 33 Anzeigebereich: Information ..................Abbildung 34 Derating (temperaturabhängig) ..................Abbildung 35 Derating (ortsabhängig) ....................Abbildung 36 Modus „Konstantstrom“....................Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...
  • Seite 71 Abbildung 39 Modus „Elektronischer Schutzschalter“ ................ Abbildung 40 Modus „Power Boost“ in Kombination mit Modus „Konstantstrom“ ......Abbildung 41 Schleifenimpedanz......................Abbildung 42 AC-Eingang........................Abbildung 43 TN-Netz......................... Abbildung 44 TT-Netz ......................... Abbildung 45 IT-Netz .......................... Produkthandbuch | Version: 1.0.0 Stromversorgung Pro 2...
  • Seite 72 Urheberrecht. Die Verbreitung oder Veränderung des Inhalts dieser Seiten und Videos ist nicht gestattet. Des Weiteren darf der Inhalt weder zu kommerziellen Zwecken kopiert, noch Dritten zugänglich gemacht werden. Dem Urheberrecht unterliegen auch die Bilder und Videos, die der WAGO Kontakttechnik GmbH & Co. KG von Dritten zur Verfügung ge-...
