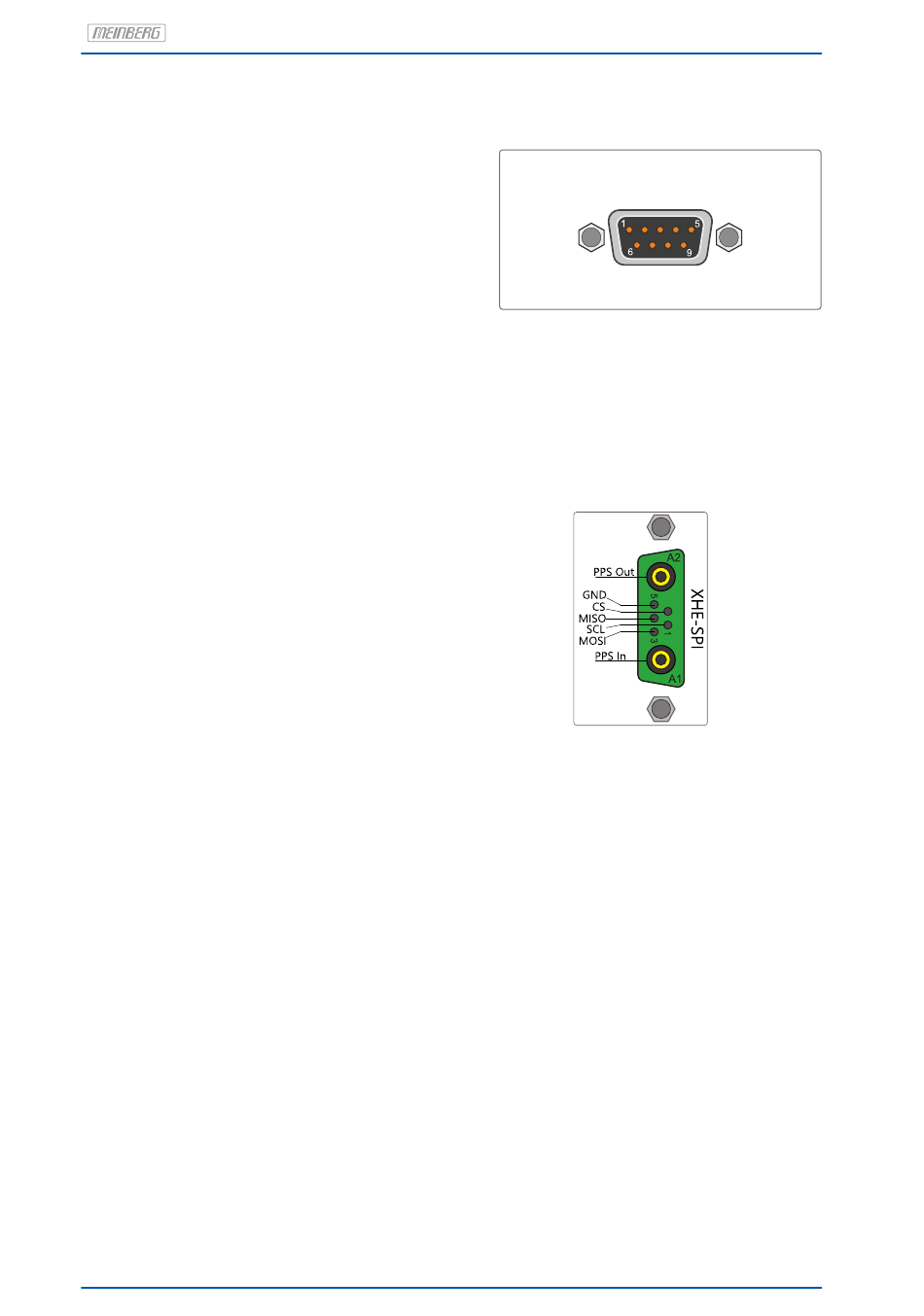

Belegung des DSUB9 Steckers:
Pin 2: RxD
COM
Pin 3: TxD
Pin 5: GND
Synchronisation mit PPS + String:
Pin 1: PPS
Pin 2: String *
* Folgende Timestrings (Zeittelegramme)
können verwendet werden:
NMEA RMC
NMEA ZDA
Meinberg Standard
Uni Erlangen
Belegung des optionalen XHE-SPI Steckers:
A1: PPS In
A2: PPS Out
Pin 1: SCL_Out (SPI Clock)
Pin 2: CS (Chip Select)
Pin 3: MOSI (Master Out, Slave In)
Pin 4: MISO (Master In, Slave Out)
Pin 5: GND
Achtung: Diesen Stecker nur zum Anschluss eines
Rb
MEINBERG IMS-XHE
Rubidium Erweiterungsge-
häuses verwenden.
44
Datum: 2. Juli 2020
