Hobeln von Stufen(Abb.:6)
Mit Hilfe des Parallelanschlages können Sie
Stufen hobeln.
Montieren Sie den Parallelanschlag (9) an der
linken Geräteseite und den Stufentiefen-
Messstab (10) an der rechten Geräteseite.
Positionieren Sie den Messstab (10) so, dass die
gewünschte Stufentiefe angezeigt wird. Befes-
tigen Sie die Teile mit der Flügelschraube (a) am
Gerät.
Stufenbreite:
Die Stufenbreite kann mit dem Parallelanschlag(9)
eingestellt werden.
Stufentiefe:
Wir empfehlen, dass Sie eine Spantiefe von 2 mm
einstellen und so oft über das Werkstück hobeln, bis
die benötigte Stufentiefe erreicht ist.

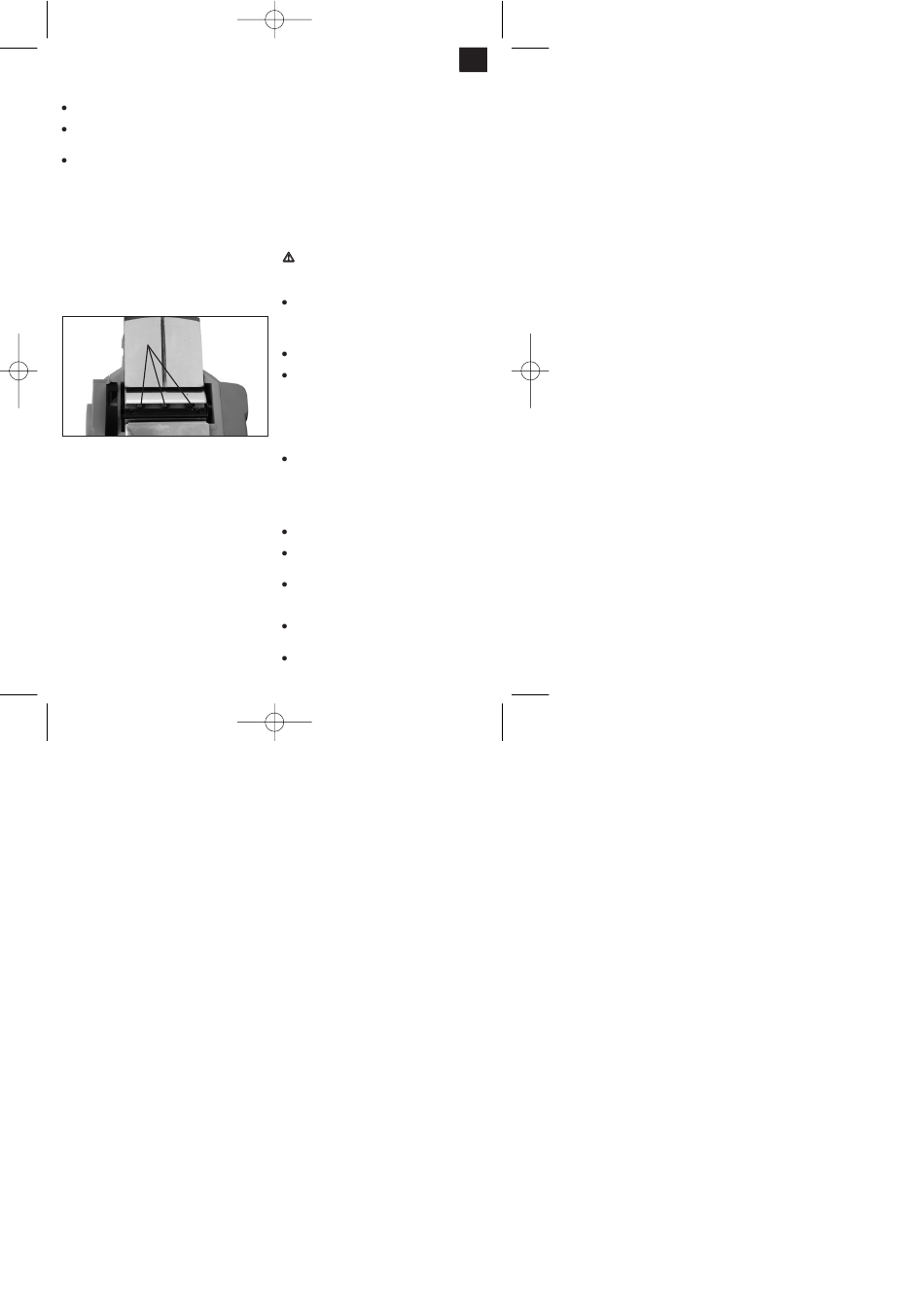

Wechsel der Hobelmesser
1
Achtung: Vor allen Arbeiten an der Maschine den
Netzstecker aus der Steckdose ziehen!
Der Elektro-Handhobel ist mit zwei Hartmetall-
Wendemessern bestückt. Wendemesser haben zwei
Schneiden und können gewendet werden. Durch die
Führungsnut der Wendemesser wird bei einem
Wechsel eine gleiche Höheneinstellung gewähr-
leistet. Abgenutzte, stumpfe oder beschädigte
Messer müssen ausgetauscht werden.
Hartmetall-Wendemesser können nicht nachge-
schliffen werden.
Lösen Sie die drei Sechskantschrauben (1) mit dem
beiliegenden Maulschlüssel und schieben Sie das
Hartmetall-Wendemesser seitlich mit einem Holz-
stück aus der Hobelwelle heraus.
18.01.2006 8:46 Uhr Seite 5
Reinigen Sie vor dem Einbau den Messersitz.
Der Einbau der Messer erfolgt in der umgekehrten
Reihenfolge. Stellen Sie sicher, daß das Hobel-
messer mit den beiden Enden der Hobelwelle über-
einstimmt. Tauschen Sie immer beide Messer, um
eine gleichbleibende Spanabnahme zu gewähr-
leisten.
Achtung: Vor der Inbetriebnahme des Elektro-
Handhobels sind die Messer auf eine korrekte
Einbaulage und auf festen Sitz zu überprüfen!
Reinigung, Wartung und Ersatzteilbestellung
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze und
Motorengehäuse so staub- und schmutzfrei wie
möglich. Reiben Sie das Gerät mit einem
sauberen Tuch ab oder blasen Sie es mit
Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt nach
jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife.
Verwenden Sie keine Reinigungs- oder
Lösungsmittel; diese könnten die Kunststoffteile
des Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen kann.
Kohlebürsten
Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft
überprüfen.
Achtung! Die Kohlebürsten dürfen nur von einer
Elektrofachkraft ausgewechselt werden.
Austausch des Antriebriemens
Lösen Sie die Schrauben und nehmen Sie die
seitliche Riemenabdeckung ab.
Entfernen Sie den verschlissenen Antriebs-
riemen und reinigen Sie die beiden Riemen-
scheiben.
Legen Sie den neuen Antriebsriemen auf die
kleine Riemenscheibe auf und ziehen Sie den
Riemen unter Drehen der Hobelwelle auf die
große Riemenscheibe auf.
Achten Sie darauf, daß die Längsrillen des An-
triebsriemens in den Führungsnuten der Antriebs-
räder liegen.
Die Riemenabdeckung aufsetzen und mit den
