Montage de la butée parallèle :
Fixez le support (d) de la butée parallèle avec la vis
à oreilles (a) fournie au côté gauche de l'appareil.
Raccordez à présent le support (d) au coulisseau de
la butée parallèle (9). La barre de guidage doit
toujours être tournée vers le bas.
Fixez l'écart nécessaire entre la butée parallèle et le
bord de la pièce à usiner.
Fixez les pièces avec le boulon à tige carrée (b) et
l'écrou à oreilles (c).
Rabotage de marches (fig. : 6)
Vous pouvez raboter des marches à l'aide de la
butée parallèle.
Montez la butée parallèle (9) sur le côté gauche
de l'appareil et le jalon de profondeur de marche
(10) sur le côté droit de l'appareil.
Positionnez le jalon (10) de façon que la
profondeur de marche désirée s'affiche. Fixez les
pièces avec la vis à oreilles (a) sur l'appareil.
Largeur de marche :
On peut régler la largeur de marche avec la butée
parallèle (9).
Profondeur de marche :
Nous recommandons de régler une section de
coupure de 2 mm et de repasser le rabot sur la pièce
à usiner jusqu'à avoir atteint la profondeur de
marche nécessaire.

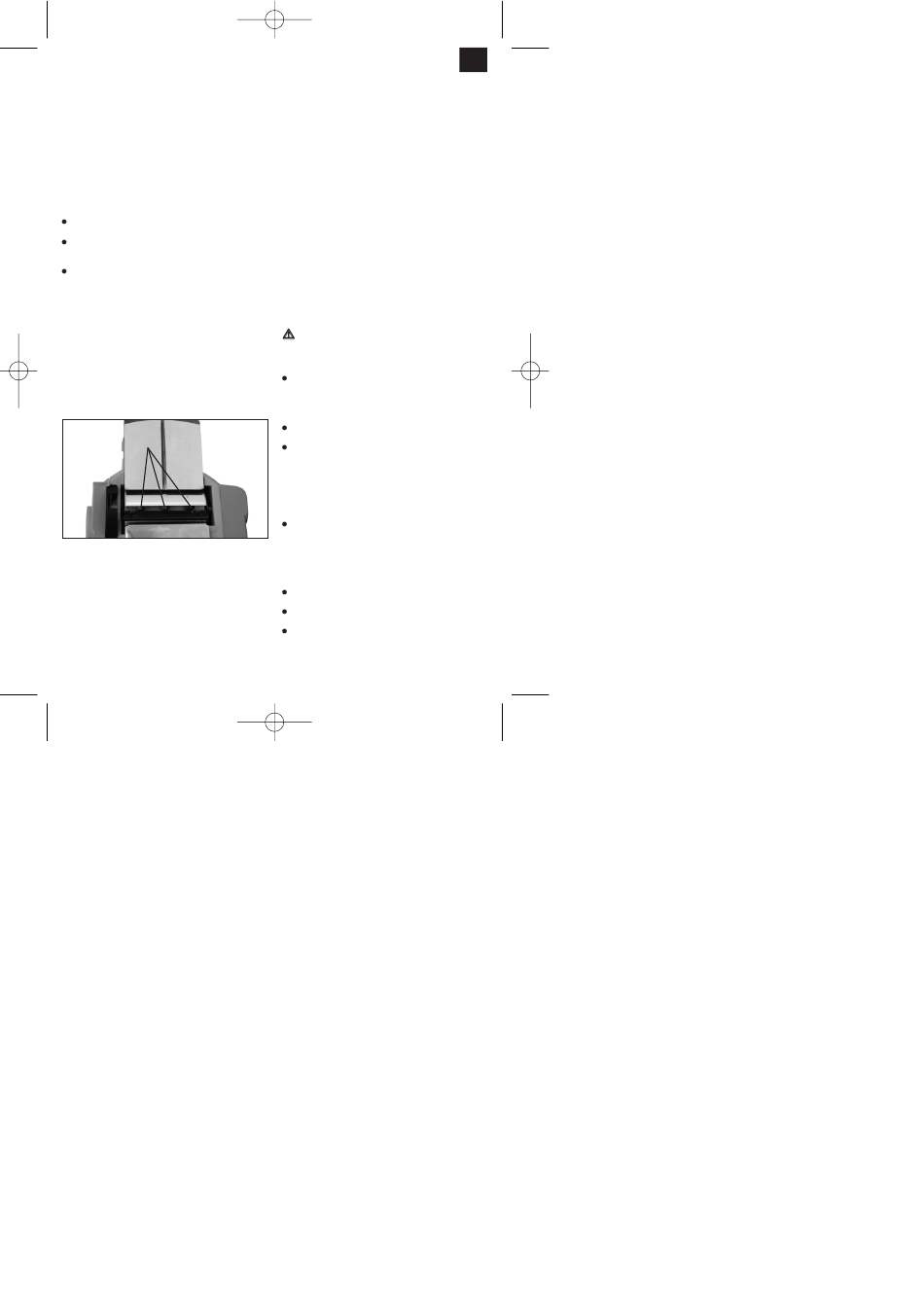

Changement de lames de rabot
1
Attention: Avant toute intervention sur l'appareil,
retirez la fiche de la prise de courant!
La raboteuse électrique à main est munie de deux
lames réversibles en métal dur. Les lames
réversibles disposent de deux lames et peuvent être
inversées. La rainure de guidage des lames
réversibles garantit le même réglage de hauteur
après un changement de lames. Les lames usées,
émoussées ou endommagées doivent être
remplacées.
18.01.2006 8:46 Uhr Seite 11
Il n'est pas possible d'affûter les lames réversibles
en métal dur.
Dévissez les trois vis à six pans (1) à l'aide de la clé
plate fournie et faites sortir latéralement la lame
réversible en métal dur de l'arbre de rabot à l'aide
d'un morceau de bois.
Avant le montage, nettoyez le logement de la lame.
Le montage des lames s'effectue dans l'ordre
inverse. Assurez-vous que la lame de rabot ne
dépasse pas les deux extrémités de l'arbre de rabot.
Remplacez toujours les deux lames pour assurer un
rabotage régulier.
Attention: Avant de mettre la raboteuse
électrique à main en service, contrôlez si les
lames sont correctement montées et bien fixées!
Nettoyage, maintenance et commande de pièces
de rechange
Retirez la fiche de contact avant tous travaux de
nettoyage.
Nettoyage
Maintenez les dispositifs de protection, les fentes
à air et le carter de moteur aussi propres (sans
poussière) que possible. Frottez l'appareil avec
un chiffon propre ou soufflez dessus avec de l'air
comprimé à basse pression.
Nous recommandons de nettoyer l'appareil
directement après chaque utilisation.
Nettoyez l'appareil régulièrement à l'aide d'un
chiffon humide et un peu de savon. N'utilisez
aucun produit de nettoyage ni détergeant ; ils
pourraient endommager les pièces en matières
plastiques de l'appareil. Veillez à ce qu'aucune
eau n'entre à l'intérieur de l'appareil.
Brosses à charbon
Si les brosses à charbon font trop d'étincelles,
faites-les contrôler par des spécialistes en
électricité.
Attention ! Seul un(e) spécialiste électricien(ne)
est autorisé à remplacer les brosses à charbon.
Remplacement de la courroie d'entraînement
Dévissez la vis et enlevez le recouvrement latéral
de la courroie.
Retirez la courroie d'entraînement usée et
nettoyez les deux disques de courroie.
Placez la nouvelle courroie d'entraînement sur le
petit disque de courroie et montez la courroie sur
le grand disque de courroie en tournant l'arbre de
