Brueninghaus Hydromatik
Beschreibungen der Regel- und Verstell-
einrichtungen siehe separate RD-Blätter
RD 92055,
RD 92060,
RD 92072,
RD 92076,

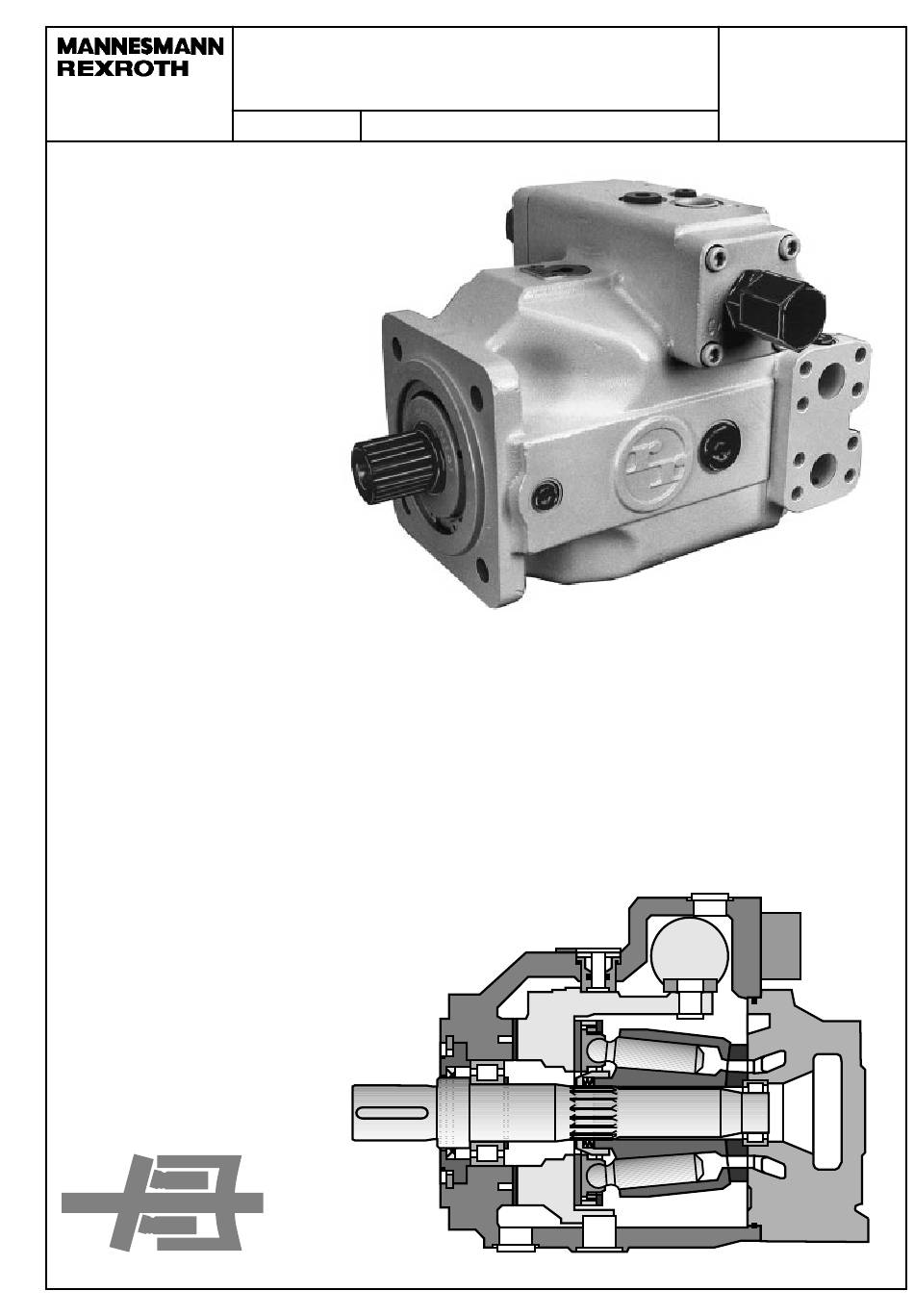

Die Axialkolben-Verstellpumpe A4VSG in Schrägscheibenbau-
art ist für hydrostatische Antriebe im geschlossenen Kreislauf
konzipiert.
Der Volumenstrom ist proportional der Antriebsdrehzahl und
dem Verdrängungsvolumen. Durch die Verstellung der Schräg-
scheibe ist eine stufenlose Volumenstromänderung möglich.

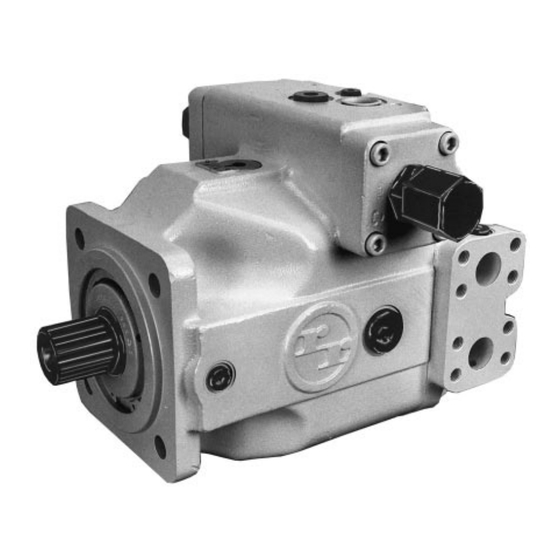

Verstellpumpe A4VSG
Baureihe 1 und 2, geschlossener Kreislauf
Axialkolben-Schrägscheibenbauart
NG 40...1000
Nenndruck 350 bar
RD 92064
RD 92080
Höchstdruck 400 bar
– Schlitzgesteuerte Schrägscheibenbauart
– Stufenlos einstellbares Verdrängungsvolumen
– Volumenstrom umkehrbar
– Zulässiger Nenndruck 350 bar
– Niedriger Geräuschpegel
– Hohe Lebensdauer
– Axiale und radiale Belastbarkeit der Antriebswelle
– Geringes Leistungsgewicht
– Baukastensystem
– Kurze Regelzeiten
– Durchtrieb und Pumpenkombination möglich
– Pumpenstellungsanzeige
– Beliebige Einbaulage
– HF-Betrieb bei reduzierten Daten möglich
RD 92100/11.95
RD
92100/11.95
ersetzt 01.95
Brueninghaus Hydromatik 1
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Mannesmann Rexroth A4VSG
- Seite 1 RD 92055, RD 92060, RD 92064 RD 92072, RD 92076, RD 92080 Die Axialkolben-Verstellpumpe A4VSG in Schrägscheibenbau- – Schlitzgesteuerte Schrägscheibenbauart art ist für hydrostatische Antriebe im geschlossenen Kreislauf – Stufenlos einstellbares Verdrängungsvolumen konzipiert. – Volumenstrom umkehrbar Der Volumenstrom ist proportional der Antriebsdrehzahl und –...
- Seite 2 Soll eine zweite Brueninghaus-Pumpe werksseitig angebaut werden, so sind die beiden Typbezeichnungen mit "+" zu verbinden. Typ schlüssel 1. Pumpe + Typschlüssel 2. Pumpe Bestellbeispiel: A4VSG 125 EO1/22R – PPB10K339F + A4VSG 71 HM1/10R – PZB10N000N Soll eine Zahnrad- oder Radialkolbenpumpe werkseitig angebaut werden, bitte Rücksprache.
- Seite 3 RD 92100/11.95 Verstellpumpe A4VSG, Baureihe 1 und 2 A4VS G – Druckflüssigkeit / Ausführg. Axialkolbenmaschine Betriebsart Nenngröße Regel- und Verstelleinrichtung Baureihe Drehrichtung Dichtungen Wellenende Anbauflansch Anschluß für Arbeitsleitungen Durchtrieb 125 180 250 355 500 750 1000 ohne Durchtrieb mit Durchtrieb...
-
Seite 4: Druckflüssigkeit
RD 92100/11.95 Verstellpumpe A4VSG, Baureihe 1 und 2 Druckflüssigkeit Ausführliche Information zur Auswahl der Druckflüssigkeiten Lagerspülung und deren Einsatzbedingungen bitten wir vor Projektierung Bei nachfolgenden Betriebsbedingungen ist für sicheren Dauer- unseren Katalogblättern RD 90220 (Mineralöl), RD 90221 (Um- betrieb Lagerspülung erforderlich: weltfreundliche Druckflüssigkeiten) und RD 90223 (HF-Druck-... -
Seite 5: Technische Daten
RD 92100/11.95 Verstellpumpe A4VSG, Baureihe 1 und 2 Technische Daten (Gültig für Mineralölbetrieb) Betriebsdruckbereich Eingang Leckflüssigkeitsdruck Empfohlener Speisedruck p 16 bar Der zulässige Leckflüssigkeitsdruck (Gehäusedruck) ist abhän- ___________________________________ gig von der Drehzahl (s. Diagramm). Empfohlener Speisedruck bei einer gemeinsamen Hilfspumpe für Speise- und Stellölkreis (EO1) p... -
Seite 6: Geräteabmessungen Nenngröße
RD 92100/11.95 Vor Festlegung Ihrer Konstruktion bitte verbindliche Einbauzeichnung anfordern. Verstellpumpe A4VSG, Baureihe 1 und 2 Änderungen behalten wir uns vor. Geräteabmessungen Nenngröße 40 (ohne Berücksichtigung der Verstellung) Paßfeder AS 10x8x56 (260/296) DIN 6885 M10; 17 tief Zahnwelle W 32x2x30x14x9g... - Seite 7 RD 92100/11.95 Vor Festlegung Ihrer Konstruktion bitte verbindliche Einbauzeichnung anfordern. Verstellpumpe A4VSG, Baureihe 1 und 2 Änderungen behalten wir uns vor. Geräteabmessungen Nenngröße 71 (ohne Berücksichtigung der Verstellung) Paßfeder AS 12x8x68 (296/332) DIN 6885 M12; 17 tief Zahnwelle W 40x2x30x18x9g...
-
Seite 8: Geräteabmessungen Nenngröße 125
RD 92100/11.95 Vor Festlegung Ihrer Konstruktion bitte verbindliche Einbauzeichnung anfordern. Verstellpumpe A4VSG, Baureihe 1 und 2 Änderungen behalten wir uns vor. Geräteabmessungen Nenngröße 125 (ohne Berücksichtigung der Verstellung) Paßfeder AS 14x9x80 (354/401) DIN 6885 M14; 19 tief Zahnwelle W 50x2x30x24x9g... -
Seite 9: Geräteabmessungen Nenngröße 180
RD 92100/11.95 Vor Festlegung Ihrer Konstruktion bitte verbindliche Einbauzeichnung anfordern. Verstellpumpe A4VSG, Baureihe 1 und 2 Änderungen behalten wir uns vor. Geräteabmessungen Nenngröße 180 (ohne Berücksichtigung der Verstellung) Paßfeder AS 14x9x80 (354/401) DIN 6885 M14; 19 tief Zahnwelle W 50x2x30x24x9g... -
Seite 10: Geräteabmessungen Nenngröße 250
RD 92100/11.95 Vor Festlegung Ihrer Konstruktion bitte verbindliche Einbauzeichnung anfordern. Verstellpumpe A4VSG, Baureihe 1 und 2 Änderungen behalten wir uns vor. Geräteabmessungen Nenngröße 250 (ohne Berücksichtigung der Verstellung) Paßfeder AS 18x11x100 (424/485) DIN 6885 M16; 21 tief Zahnwelle W 60x2x30x28x9g... -
Seite 11: Geräteabmessungen Nenngröße 355
RD 92100/11.95 Vor Festlegung Ihrer Konstruktion bitte verbindliche Einbauzeichnung anfordern. Verstellpumpe A4VSG, Baureihe 1 und 2 Änderungen behalten wir uns vor. Geräteabmessungen Nenngröße 355 (ohne Berücksichtigung der Verstellung) Paßfeder AS 20x12x100 DIN 6885 (424/485) M16; 21 tief Zahnwelle W 70x3x30x22x9g... -
Seite 12: Geräteabmessungen Nenngröße 500
RD 92100/11.95 Vor Festlegung Ihrer Konstruktion bitte verbindliche Einbauzeichnung anfordern. Verstellpumpe A4VSG, Baureihe 1 und 2 Änderungen behalten wir uns vor. Geräteabmessungen Nenngröße 500 (ohne Berücksichtigung der Verstellung) Paßfeder AS 22x14x125 (510/555) DIN 6885 M20; 24 tief M 16 DIN 580, 27 tief Transportgewinde für Ringschraube... -
Seite 13: Geräteabmessungen Nenngröße 750
RD 92100/11.95 Vor Festlegung Ihrer Konstruktion bitte verbindliche Einbauzeichnung anfordern. Verstellpumpe A4VSG, Baureihe 1 und 2 Änderungen behalten wir uns vor. Geräteabmessungen Nenngröße 750 (ohne Berücksichtigung der Verstellung) Paßfeder AS 25x14x125 DIN 6885 (582/630) M20; 24 tief R(L) M 16 DIN 580, 27 tief Transportgewinde für Ringschraube... -
Seite 14: Geräteabmessungen Nenngröße 1000
RD 92100/11.95 Vor Festlegung Ihrer Konstruktion bitte verbindliche Einbauzeichnung anfordern. Verstellpumpe A4VSG, Baureihe 1 und 2 Änderungen behalten wir uns vor. Geräteabmessungen Nenngröße 1000 (ohne Berücksichtigung der Verstellung) Paßfeder AS 28x16x160 DIN 6885 M20; 30 tief R(L) M 20 DIN 580 Transportgewinde für Ringschraube... -
Seite 15: Regel- Und Verstellgeräteübersicht
RD 92100/11.95 Verstellpumpe A4VSG, Baureihe 1 und 2 Regel- und Verstellgeräteübersicht Manuelle Verstellung gmax Stufenlose Fördervolumenverstellung über ein Handrad gmax siehe RD 92072 Elektromotorische Verstellung gmax Stufenlose Fördervolumenverstellung über elektrischen Verstellmotor. Beliebig wählbare Zwischenstellungen kön- nen bei Programmschaltung durch aufgebau- te Endschalter bzw. - Seite 16 RD 92100/11.95 Verstellpumpe A4VSG, Baureihe 1 und 2 Hydraulische Fördervolumenverstellung HM 1/2/3 mengenabhängig Das Fördervolumen der Pumpe ist stufenlos einstellbar in Abhängigkeit von der Steuer- flüssigkeitsmenge in den Anschlüssen X Anwendung: – 2-Punkt-Schaltung – Basisgerät für Servo- oder Proportionalverstellungen (z.B. HM1) siehe RD 92076 Hydraulische Fördervolumenverstellung...
- Seite 17 RD 92100/11.95 Verstellpumpe A4VSG, Baureihe 1 und 2 Regel- und Verstellgeräteübersicht LR.N Hydraulische Verstellung steuerdruckabhängig Grundstellung V g min Einseitig schwenkend Mit überlagerter Leistungsregelung gmax Das Fördervolumen ist proportional dem Steuer- druck in P . Der zusätzliche Hyperbel-Leistungs- regler ist dem Steuerdrucksignal überlagert und hält die vorgegebene Antriebsleistung konstant.
- Seite 18 Nm 223 395 696 1002 1391 1976 2783 4174 A4VSG 71EO1/10R – PPB10 H059F Zul. Durch- D1max A4VSG mit einer verrohrten Hilfspumpe für Speise- und triebsmom. Nm 157 305 696 1581 2417 3339 Steuerölkreis gemeinsam, bei einer Drehzahl n > 2800 min...
-
Seite 19: Geräteabmessungen Der Kombinationspumpe
RD 92100/11.95 Vor Festlegung Ihrer Konstruktion bitte verbindliche Einbauzeichnung anfordern. Verstellpumpe A4VSG, Baureihe 1 und 2 Änderungen behalten wir uns vor. Geräteabmessungen der Kombinationspumpe A4VSG A4VSG Hauptp. A4VSG 40 A4VSG 71 A4VSG 125 A4VSG 180 A4VSG 250 Anbaup. A4VSG 40... -
Seite 20: Abmessungen - Durchtriebe
RD 92100/11.95 Vor Festlegung Ihrer Konstruktion bitte verbindliche Einbauzeichnung anfordern. Verstellpumpe A4VSG, Baureihe 1 und 2 Änderungen behalten wir uns vor. Geräteabmessungen der Kombinationspumpe A4VSG A10VSO Hauptp. A4VSG 40 A4VSG 71 A4VSG 125 A4VSG 180 A4VSG 250 Anbaup. A10VSO 18... - Seite 21 RD 92100/11.95 Vor Festlegung Ihrer Konstruktion bitte verbindliche Einbauzeichnung anfordern. Verstellpumpe A4VSG, Baureihe 1 und 2 Änderungen behalten wir uns vor. ISO 140, 4-Loch; zum Anbau einer A4VSO/H/G 71 (Zahnwelle) Bestellbezeichnung K33 NG 71; 125; 180 Hauptpumpe – M12; 24 tief –...
- Seite 22 RD 92100/11.95 Vor Festlegung Ihrer Konstruktion bitte verbindliche Einbauzeichnung anfordern. Verstellpumpe A4VSG, Baureihe 1 und 2 Änderungen behalten wir uns vor. ISO 224, 4-Loch; zum Anbau einer A4VSO/H/G 250 (Zahnwelle) Bestellbezeichnung K35 bis Pumpenanflanschfläche Hauptpumpe M20; 37 tief M20; 36 tief ISO 224, 4-Loch;...
- Seite 23 RD 92100/11.95 Vor Festlegung Ihrer Konstruktion bitte verbindliche Einbauzeichnung anfordern. Verstellpumpe A4VSG, Baureihe 1 und 2 Änderungen behalten wir uns vor. ISO 315, 8-Loch; zum Anbau einer A4VSO/H/G 500 (Zahnwelle) Bestellbezeichnung K43 bis Pumpenanflanschfläche Hauptpumpe M20;26 tief M20; 26 tief ISO 80, 2-Loch;...
- Seite 24 RD 92100/11.95 Vor Festlegung Ihrer Konstruktion bitte verbindliche Einbauzeichnung anfordern. Verstellpumpe A4VSG, Baureihe 1 und 2 Änderungen behalten wir uns vor. ISO 100, 2-Loch; zum Anbau einer A10VSO 28 (Paßfeder) - siehe RD 92711 Bestellbezeichnung K25 NG 40 Hauptpumpe bis Pumpenanflanschfläche –...
- Seite 25 RD 92100/11.95 Vor Festlegung Ihrer Konstruktion bitte verbindliche Einbauzeichnung anfordern. Verstellpumpe A4VSG, Baureihe 1 und 2 Änderungen behalten wir uns vor. ISO 125, 2-Loch; zum Anbau einer A10VSO 71 (Paßfeder) - siehe RD 92711 Bestellbezeichnung K27 NG 500 NG 500 Hauptpumpe bis Pumpenanflanschfläche...
- Seite 26 RD 92100/11.95 Vor Festlegung Ihrer Konstruktion bitte verbindliche Einbauzeichnung anfordern. Verstellpumpe A4VSG, Baureihe 1 und 2 Änderungen behalten wir uns vor. ISO 180, 4-Loch; zum Anbau einer A10VSO 140 (Paßfeder) - siehe RD 92711 Bestellbezeichnung K59 NG 250 bis Pumpenanflanschfläche Hauptpumpe M16;...
- Seite 27 RD 92100/11.95 Vor Festlegung Ihrer Konstruktion bitte verbindliche Einbauzeichnung anfordern. Verstellpumpe A4VSG, Baureihe 1 und 2 Änderungen behalten wir uns vor. Flansch SAE 101-2 (SAE B, 2-Loch); zum Anbau einer Außenzahnradpumpe G3 (siehe RD 10039) oder einer A10VO 28-Zahnwelle "S" (siehe RD 92701), Bestellbezeichnung K02 Zahnnabe 7/8"...
- Seite 28 RD 92100/11.95 Vor Festlegung Ihrer Konstruktion bitte verbindliche Einbauzeichnung anfordern. Verstellpumpe A4VSG, Baureihe 1 und 2 Änderungen behalten wir uns vor. Flansch SAE 101-2 (SAE B, 2-Loch); zum Anbau einer Innenzahnradpumpe 1PF2GC5-1X/0XXXR07MU2A304, (siehe RD 10215), Bestellbezeichnung K06 Zahnnabe 1 1/4"...
- Seite 29 RD 92100/11.95 Vor Festlegung Ihrer Konstruktion bitte verbindliche Einbauzeichnung anfordern. Verstellpumpe A4VSG, Baureihe 1 und 2 Änderungen behalten wir uns vor. ø 63 metrisch; zum Anbau einer Radialkolbenpumpe R4 (siehe RD 11263), Bestellbezeichnung K57 bis Pumpenanflanschfläche Hauptpumpe Bei R4-Anbau bitte Drehrichtung und Druckflüssigkeit be- achten (siehe RD 11263).
- Seite 30 RD 92100/11.95 Vor Festlegung Ihrer Konstruktion bitte verbindliche Einbauzeichnung anfordern. Verstellpumpe A4VSG, Baureihe 1 und 2 Änderungen behalten wir uns vor. mit Durchtriebswelle, ohne Nabe, ohne Zwischenflansch, mit Deckel verschlossen Bestellbezeichnung K99 Nenngröße 40…355 (Nenngröße 500 siehe Seite 31) bildliche Darstellung entspricht NG 71 Schnitt M–N...
- Seite 31 RD 92100/11.95 Vor Festlegung Ihrer Konstruktion bitte verbindliche Einbauzeichnung anfordern. Verstellpumpe A4VSG, Baureihe 1 und 2 Änderungen behalten wir uns vor. mit Durchtriebswelle, ohne Nabe, ohne Zwischenflansch, mit Deckel verschlossen Bestellbezeichnung K99 Nenngröße 500…1000 ohne Deckel gezeichnet M16; 24 tief Schnitt M–N...
-
Seite 32: Schaltplan
RD 92100/11.95 Verstellpumpe A4VSG, Baureihe 1 und 2 Beispiel – A4VSG 71 EO1K/10L–PPB10H029F Schaltplan Anschlüsse A, B Druckanschluß Spülanschluß Spülanschluß Gehäuse (verschlossen) Leckölanschluß Rücklauf bzw. Entlüftung Sauganschluß Hilfspumpe Ölablaß (verschlossen) Meßanschluß Betriebsdruck (verschlossen) Meßanschluß Spüldruck (verschlossen) Pos. Bestellbezeichnung Verstellpumpe A4VSG 40-180... - Seite 33 RD 92100/11.95 Vor Festlegung Ihrer Konstruktion bitte verbindliche Einbauzeichnung anfordern. Verstellpumpe A4VSG, Baureihe 1 und 2 Änderungen behalten wir uns vor. Geräteabmessungen A4VSG mit Hilfspumpe, Spülblock, induktivem Wegaufnehmer und Filter Anschluß S (Auswahl siehe Seite 32) G2-Anbau G3-Anbau G4-Anbau Geräteabmessungen –...
-
Seite 34: Angebaute Und Verrohrte Hilfspumpen
RD 92100/11.95 Verstellpumpe A4VSG, Baureihe 1 und 2 Angebaute und verrohrte Hilfspumpen H02 - H05 Serienmäßig werden folgende Hilfspumpen angebaut und verrohrt: Nenngröße A4VSG Bezeichn. 1 Hilfspumpe für Speiseölkreis n < 2800 min angebaute Hilfspumpe – G2 16 G3 26... - Seite 35 RD 92100/11.95 Verstellpumpe A4VSG, Baureihe 1 und 2 Brueninghaus Hydromatik 35...
- Seite 36 RD 92100/11.95 Verstellpumpe A4VSG, Baureihe 1 und 2 Brueninghaus Hydromatik GmbH, Werk Horb, D–72160 Horb, An den Kelterwiesen 14, Tel. (07451) 920, Telex 765 321, Fax (07451) 8221 36 Brueninghaus Hydromatik...
