Einrichten des Projektors (Fortsetzung)

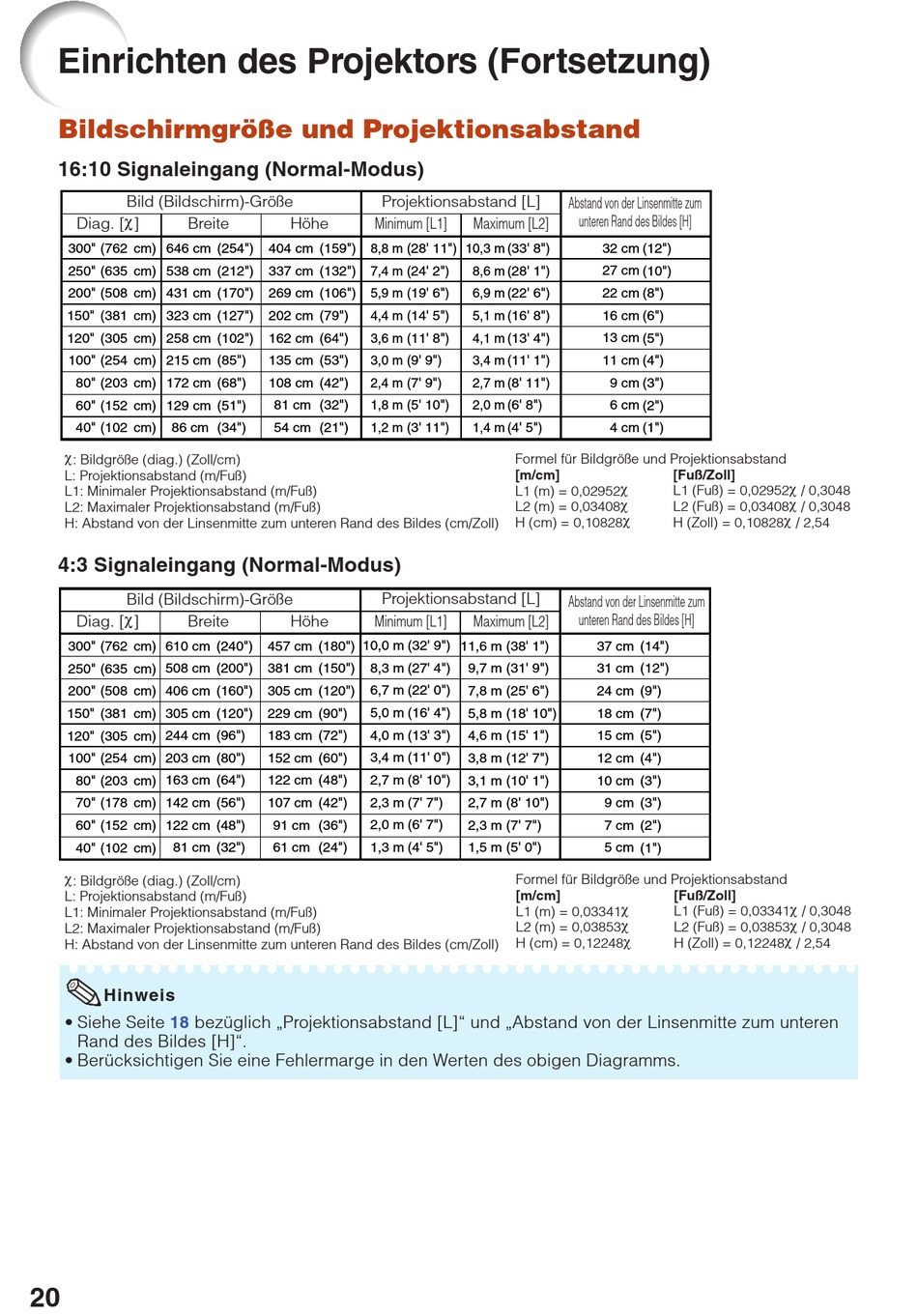

Bildschirmgröße und Projektionsabstand
16:10 Signaleingang (Normal-Modus)
Bild (Bildschirm)-Größe
Diag. [ c ]
Breite
300" (762 cm) 646 cm (254")
250" (635 cm) 538 cm (212")
200" (508 cm) 431 cm (170")
150" (381 cm) 323 cm (127")
120" (305 cm) 258 cm (102")
100" (254 cm) 215 cm (85")
80" (203 cm) 172 cm (68")
60" (152 cm) 129 cm (51")
40" (102 cm) 86 cm (34")
c : Bildgröße (diag.) (Zoll/cm)
L: Projektionsabstand (m/Fuß)
L1: Minimaler Projektionsabstand (m/Fuß)
L2: Maximaler Projektionsabstand (m/Fuß)
H: Abstand von der Linsenmitte zum unteren Rand des Bildes (cm/Zoll)
4:3 Signaleingang (Normal-Modus)
Bild (Bildschirm)-Größe
Diag. [ c ]
Breite
610 cm (240")
300" (762 cm)
250" (635 cm) 508 cm (200")
200" (508 cm) 406 cm (160")
150" (381 cm) 305 cm (120")
120" (305 cm) 244 cm (96")
203 cm (80")
100" (254 cm)
80" (203 cm) 163 cm (64")
70" (178 cm) 142 cm (56")
60" (152 cm) 122 cm (48")
40" (102 cm) 81 cm (32")
c : Bildgröße (diag.) (Zoll/cm)
L: Projektionsabstand (m/Fuß)
L1: Minimaler Projektionsabstand (m/Fuß)
L2: Maximaler Projektionsabstand (m/Fuß)
H: Abstand von der Linsenmitte zum unteren Rand des Bildes (cm/Zoll)
Hinweis
• Siehe Seite 18 bezüglich „Projektionsabstand [L]" und „Abstand von der Linsenmitte zum unteren
Rand des Bildes [H]".
• Berücksichtigen Sie eine Fehlermarge in den Werten des obigen Diagramms.
20
Projektionsabstand [L]
Höhe Minimum [L1]
404 cm (159") 8,8 m (28' 11")
337 cm (132") 7,4 m (24' 2")
269 cm (106") 5,9 m (19' 6")
202 cm (79") 4,4 m (14' 5")
162 cm (64") 3,6 m (11' 8")
135 cm (53") 3,0 m (9' 9")
108 cm (42") 2,4 m (7' 9")
81 cm (32") 1,8 m (5' 10")
54 cm (21") 1,2 m (3' 11")
Projektionsabstand [L]
Höhe Minimum [L1]
457 cm (180") 10,0 m (32' 9")
8,3 m (27' 4")
381 cm (150")
6,7 m (22' 0")
305 cm (120")
229 cm (90") 5,0 m (16' 4")
183 cm (72") 4,0 m (13' 3")
152 cm (60") 3,4 m (11' 0")
2,7 m (8' 10")
122 cm (48")
2,3 m (7' 7")
107 cm (42")
91 cm (36") 2,0 m (6' 7")
61 cm (24") 1,3 m (4' 5")
Abstand von der Linsenmitte zum
unteren Rand des Bildes [H]
Maximum [L2]
32 cm
10,3 m (33' 8")
8,6 m (28' 1") 27 cm
6,9 m (22' 6") 22 cm
5,1 m (16' 8") 16 cm
4,1 m (13' 4") 13 cm
3,4 m (11' 1") 11 cm
2,7 m (8' 11") 9 cm
2,0 m (6' 8") 6 cm
1,4 m (4' 5") 4 cm
Formel für Bildgröße und Projektionsabstand
[m/cm]
L1 (m) = 0,02952 c
L2 (m) = 0,03408 c
H (cm) = 0,10828 c
Abstand von der Linsenmitte zum
unteren Rand des Bildes [H]
Maximum [L2]
11,6 m (38' 1")
37 cm
9,7 m (31' 9") 31 cm
7,8 m (25' 6") 24 cm
5,8 m (18' 10") 18 cm
4,6 m (15' 1") 15 cm
3,8 m (12' 7")
12 cm
3,1 m (10' 1") 10 cm
2,7 m (8' 10") 9 cm
2,3 m (7' 7") 7 cm
1,5 m (5' 0") 5 cm
Formel für Bildgröße und Projektionsabstand
[m/cm]
L1 (m) = 0,03341 c
L2 (m) = 0,03853 c
H (cm) = 0,12248 c
(12")
(10")
(8")
(6")
(5")
(4")
(3")
(2")
(1")
[Fuß/Zoll]
L1 (Fuß) = 0,02952 c / 0,3048
L2 (Fuß) = 0,03408 c / 0,3048
H (Zoll) = 0,10828 c / 2,54
(14")
(12")
(9")
(7")
(5")
(4")
(3")
(3")
(2")
(1")
[Fuß/Zoll]
L1 (Fuß) = 0,03341 c / 0,3048
L2 (Fuß) = 0,03853 c / 0,3048
H (Zoll) = 0,12248 c / 2,54
