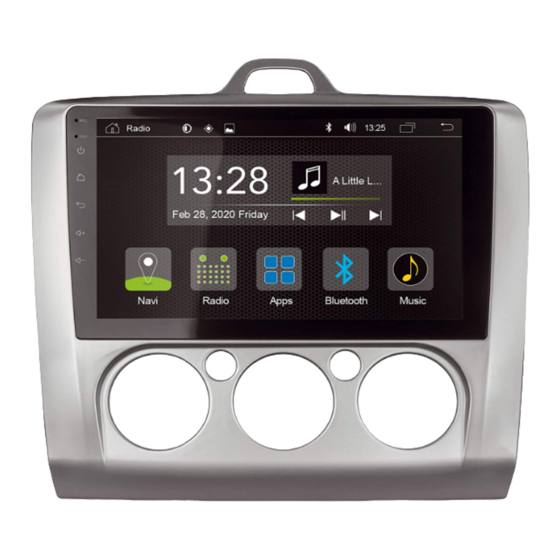

- Seite 1 R - C 1 1 F D 1 F O R D F o c u s I I MONTAGEANLEITUNG D E V I C E I N S T A L L A T I O N M A N U A L D E / E N Mit manuellem Klimabedienteil/ with manual A/C control panel...
-
Seite 2: Kompatibilitätsliste
Der Einbau des Radical-Geräts sollte von einem autorisierten Fachhändler durchgeführt werden. Zur Montage werden spezifische Kenntnisse und Werkzeuge benötigt. Unsachgemässer Einbau kann zu Schäden am Fahrzeug und am Radical-Geräts führen. HINWEIS: Das R-C11FD1 Gerät eignet sich für Fahrzeuge mit manuellem Klimabedienteil. Sonst sind keine weiteren Einschränkungen bekannt. LIEFERUMFANG: Artikel... -
Seite 3: Demontage Und Vorbereitung
EINBAUBEISPIEL FORD Focus II mit manuellem Klimabedienteil DEMONTAGE UND VORBEREITUNG: Ziehen Sie den Plastikrahmen an der unteren Seite leicht nach vorne, um sie von der Multimediabedieneinheit zu lösen. Benutzen Sie dafür das Montagewerkzeug Kunstoffgriff (10) Lösen Sie mit Hilfe eines Kreuzschraubenziehers die vier Befestigungsschrauben des Originalradios. -
Seite 4: Installation
Um das Gerät vollständig aus dem Geräteschacht entfernen zu können, müssen Sie zuvor alle Steckanschlüsse (z.B. Hauptanschlusskabel, Antennenkabel, etc.) auf der Geräterückseite trennen. INSTALLATION Montieren Sie die GPS-Antenne (Nr. 2) an einer geeigneten Stelle und achten Sie darauf, dass der GPS-Empfang nicht durch Abschattung metallischen Fahrzeugteilen negativ beeinflusst wird... - Seite 5 Bereich der Radioschachts. Schieben Sie anschließend das Radical-Gerät vorsichtig und mit dosierter Kraftaufwendung zurück in den Radioschacht. Drücken Sie den R- C10FD1 soweit nach innen, bis Sie hören wie die Verriegelung einklickt. Der Einbau des R-C11FD1 ist hiermit beendet.
- Seite 6 DAB-Antenne Verlegen Sie das Antennenkabel an der A-Säule herab im Armaturenbrett entlang in den Radioschacht. BESTIMMEN DER ANTENNEEINBAUPOSITION...
- Seite 7 EU Legal Representative: ACR S & V GmbH ∙ Industriestraße 35 ∙ D-79787 Lauchringen ∙ Germany RADICAL ∙ Bohrturmweg 1 ∙ CH-5330 Bad Zurzach ∙ Switzerland Hiermit erklärt ACR Brändli + Vögeli AG, dass der verwendete Funkanlagentyp der Richtlinie 2014/53/EU entspricht.
- Seite 8 2004 > 2011 PLEASE NOTE: The installation of the Radical device should be carried out by an authorized installer. Specific knowledge and tools are required to do the installation. Incorrect installation can cause damage to the vehicle and the Radical device.
- Seite 9 EXAMPLE OF INSTALLATION FORD Focus II with manual A/C control panel REMOVAL WORK AND PREPARATION: 1. Pull the plastic frame slightly forward on the bottom side to release it from the multimedia control unit. Assembly Tool: Plastic Handle (10) Using a Phillips screwdriver, loosen the four mounting screws of the original radio In order to be able to completely remove the device from the device slot, you must...
- Seite 10 5, 6) from the radio bay to your desired location. Connect respective main connection cable (# 11) of the Radical device (# 1) to the plug of the vehicle and close the locking mechanism connector. Then connect the CAN-BUS interface (No. 12) to the main connection cable.
- Seite 11 7. Neatly arrange the wires to the side, making room for the Radical device. Carefully slide it into the radio slot. Push back the R-C10FD1 until you hear the clicking sound of the latching mechanism. The installation of your R-C11FD1 is now complete.
- Seite 12 DAB antenna Route the antenna cable downwards along the A-pillar, along the dashboard and into the radio bay. WORKING OUT THE INSTALLATION POSITION OF THE ANTENNA...
-
