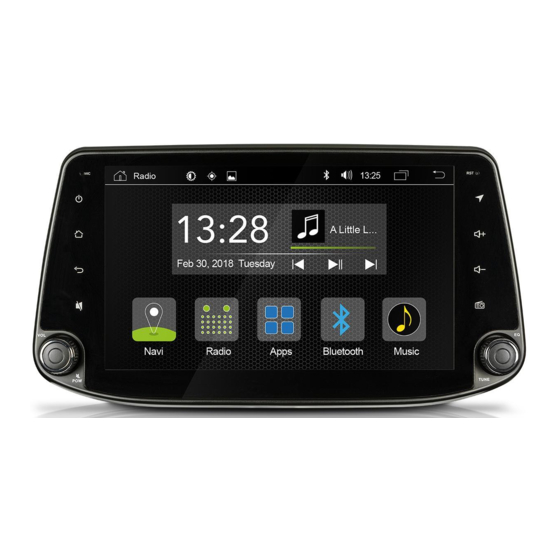

RADICAL R-C10HY1 Montageanleitung

Hyundai i30
Vorschau ausblenden

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

Werbung

loading

Verwandte Anleitungen für RADICAL R-C10HY1

Inhaltszusammenfassung für RADICAL R-C10HY1

  • Seite 2: Kompatibilitätsliste

    Der i30 wird in drei verschiedenen Fahrzeugvarianten angeboten, Schrägheck, Kombi und Limousine, welche jeweils mit identischen Werksradio oder Navigationssystem ausgestattet sind. Die Hyundai Modellinien „Pure“ und „Select“ können direkt mit dem R-C10HY1 upgegradet werden. Die Hyundai i30 Fahrzeugmodelllinien “Premium”, “YES!” und “YES! Plus” beinhalten bereits ein DAB Radio bzw.

  • Seite 3: Demontage Und Vorbereitung

    EINBAUBEISPIEL HYUNDAI i30 DEMONTAGE UND VORBEREITUNG: 1. Nehmen Sie den Kunststoffgriff (10) und schieben Sie ihn, mit der nötigen Kraft und Vorsicht, in das Seiten-Panel und entfernen dieses. 2. Lösen Sie die rot markierte Schraube im Seitenpanel, unterfüttern Sie mit dem Kunststoffgriff (10) die längliche Kunststoffabdeckung unterhalb der Lüftung und hebeln diese Komplett heraus.
  • Seite 4 4. Entfernen Sie den Klimaregler, hier unten im Bild, aus der Einbauschacht. Achten Sie dabei bitte auf den in Rot markierten Kabelstrang. 5. Als nächstes entfernen Sie die Lüftungsbuchsen und ziehen sie vorsichtig aus der Halterung heraus. 6. Nun entfernen Sie anschliessend die mit der Mittelkonsole abschliessenden Abdeckung vom Original-Radio.
  • Seite 5 7. Blick von oben: Lösen Sie die in rot markierten Schrauben, die das Radio mit der oberen Halterung verbinden. 8. Blick von unten: Entfernen Sie nun symmetrisch zu 7. noch die zwei unteren mit dem Original-Radio befestigten Schrauben. 9. Zuletzt ziehen Sie das Radio vorsichtig aus dem Schacht.

  • Seite 6: Installation

    2. Verlegen Sie die USB- Verlängerungskabel (Nr. 5, 6) vom Radioschacht an die von Ihnen gewünschte Stelle. 3. Verbinden jeweilige Hauptanschlusskabel (Nr. 11) des Radical- Geräts (Nr. 1) mit dem Stecker des Fahrzeugs schließen Verriegelungsmechanismus des Steckers. Verbinden Sie anschließend das CAN-BUS Interface (Nr.
  • Seite 7 4. Setzten Sie alle Bauteile, die sie zuvor entfernt haben in umgekehrter Reihenfolge wieder zusammen. Der Einbau des R-C10HY1 ist hiermit beendet.
  • Seite 8 ANSCHLUSSSCHEMA:...
  • Seite 9 2017 > PLEASE NOTE: The installation of the Radical device should be carried out by an authorized installer. Specific knowledge and tools are required to do the installation. Incorrect installation can cause damage to the vehicle and the Radical device.
  • Seite 10 EXAMPLE OF INSTALLATION HYUNDAI i30 REMOVAL WORK AND PREPARATION: 1 Take the plastic handle (10) and push it into the side panel with the necessary force and caution and remove it. 2 Loosen the red marked screw in the side panel, underlay the elongated plastic cover under the ventilation with the plastic handle (10) and pry it out completely.
  • Seite 11 3 Undo the complete cover and remove it from the console. 4 Remove the climate controller from the bay below, here in the picture. Pay attention to the cable harness marked in red. 5 Next, remove the vent and gently pull it out of the holder.
  • Seite 12 Now remove the cover with the center console from the original radio. 7 View from above: Loosen the screws marked in red which connect the radio to the upper bracket. 8 View from below: Now remove symmetrically to 7. the two lower screws attached to the original radio.
  • Seite 13 9. Lastly, carefully pull the radio out of the slot. Then loosen all the cable connectors shown here.
  • Seite 14 Route the USB extension cables (# 5, 6) from the radio bay to your desired location. Connect the respective main connection cable (# 11) of the Radical device (# 1) to the plug of the vehicle and close the locking mechanism of the connector. Then connect the CAN-BUS interface (No.
  • Seite 15 Reassemble all components previously removed in the reverse order. The installation of the R-C10HY1 is hereby finished.

  • Seite 16: Connection Diagram

    CONNECTION DIAGRAM: Radical by ACR Brändli & Vögeli AG – Bohrturmweg 1 – CH-5330 Bad Zurzach – Schweiz/Switzerland – www.my-radical.com EU Legal Representetive: ACR S&V GmbH Industriestrasse 35 – D-79787 – Germany RevA...
