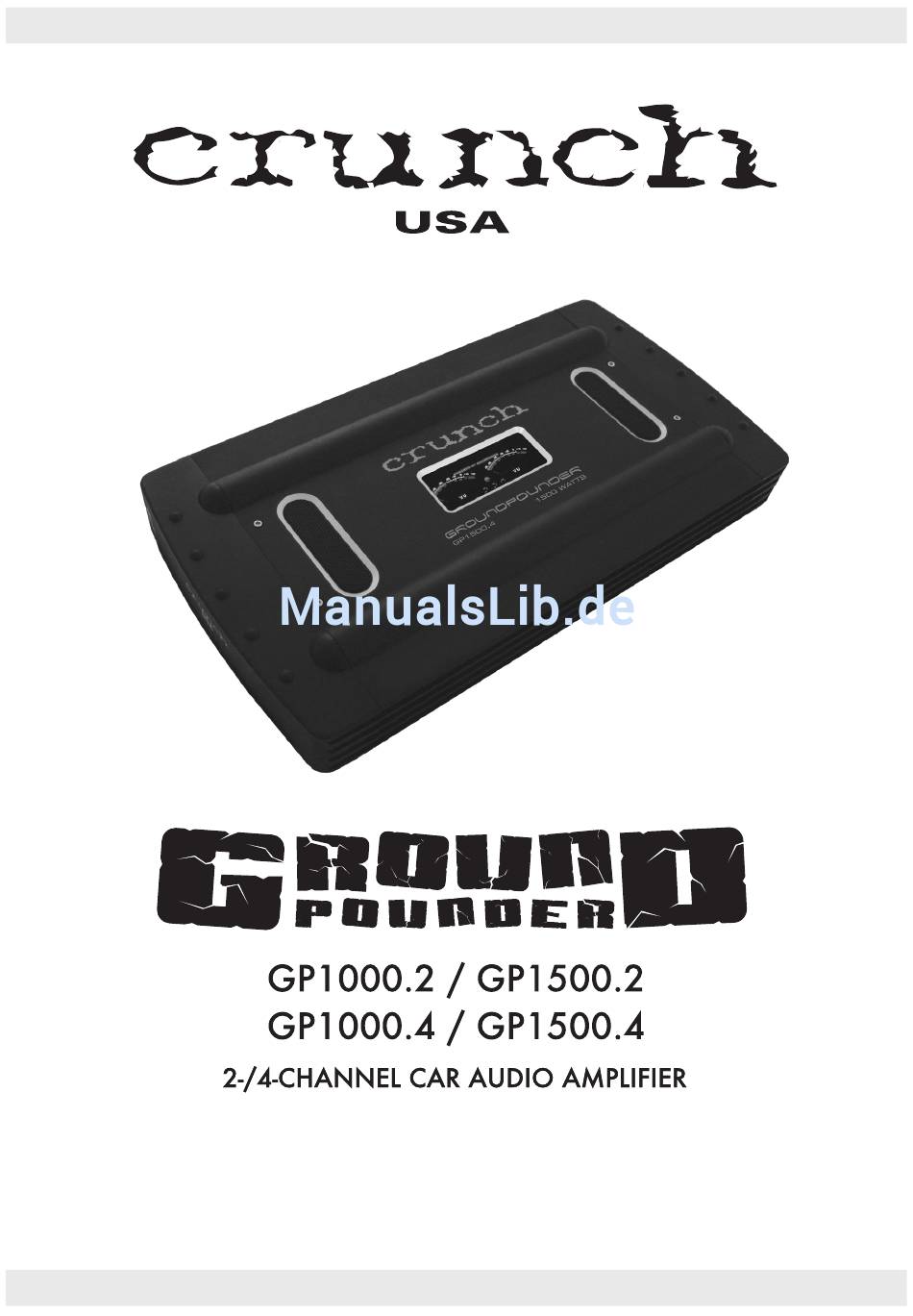

- Seite 1 BEDIENUNGSANLEITUNG OWNER’S MANUAL...
-
Seite 2: Inhaltsverzeichnis
Wir freuen uns, dass Sie ein Gerät aus der CRUNCH GROUNDPOUNDER - Baureihe ausgewählt haben. Bevor Sie die Installation beginnen, lesen Sie bitte die Einbauanleitung genau durch. Optimaler Einbau und korrekter Anschluss wird hervorragende Wiedergabequalität und einwandfreie Funktion über viele Jahre hinweg garantieren. -
Seite 3: Installationshinweise, Einbau Des Verstärkers, Elektrischer Anschluss
Batterieanschluss (+12V) Verbinden Sie diesen Schraubanschluss mit dem 12 Volt Pluspol der Fahrzeugbatterie. Verwenden Sie zum Anschluss ein ausreichend dimensioniertes Stromkabel (min. 10-16 qmm für GP1000.2 und GP1000.4 min. 16-25 qmm für GP1500.2 und GP1500.4) und installieren Sie eine zusätzliche Kabel-Sicherung. Diese sollte, um absolute Betriebssicherheit zu gewährleisten, möglichst nahe an der Batterie sein. -
Seite 4: 2-Kanal Verstärker Funktionen Und Bedienelemente
2-Kanal Verstärker - Funktionen und Bedienelemente GP1000.2 / GP1500.2 X-OVER SELECT - Schalter INPUT LEVEL Selektiert die gewünschte Betriebsart des Kanalpaars: Regelt die Eingangsempfindlichkeit Position FULL: der Kanäle zwischen Vollbereich (gesamter Frequenzbereich) 0.2 und 5 Volt Position LP: Tiefpass (Frequenz wird nach oben begrenzt, einstellbar über den FREQ ADJUST - Regler) -
Seite 5: 4-Kanal Verstärker Funktionen Und Bedienelemente
4-Kanal Verstärker - Funktionen und Bedienelemente GP1000.4 / GP1500.4 INPUT LEVEL - Regler Regelt die Eingangsempfindlichkeit der OUTPUT - Cinchausgänge Kanäle zwischen 0.2 und 5 Volt Vollbereichs-Cinchausgänge für die Ansteuerung weiterer Verstärker. MODE SELECT - BASS BOOST - Regler 2CH / 4CH Bassanhebung - stufenlos von Mit diesem Schalter legen Sie 0dB bis +12dB regelbar. -
Seite 6: 2-Kanal Verstärker Lautsprecher Und Cinchanschluss
2-Kanal Verstärker - Lautsprecher und Cinchanschluss GP1000.2 / GP1500.2 2-Kanal Stereo Kabelanschlüsse • Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (INPUT) des Verstärkers mittels einer Cinchleitung. • Verbinden Sie die Front-Lautsprecher mittels geeignetem Kabel mit den Lautsprecher- Ausgängen (SPEAKER OUTPUT/ + RIGHT - und + LEFT -) des Verstärkers. -
Seite 7: 2-Kanal Verstärker Lautsprecher Und Cinchanschluss
2-Kanal Verstärker - Lautsprecher und Cinchanschluss GP1000.2 / GP1500.2 1-Kanal Mono/Subwoofer gebrückt Kabelanschlüsse • Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (INPUT) des Verstärkers mittels einer Cinchleitung. • Verbinden Sie den Subwoofer mittels geeignetem Kabel mit den Lautsprecher-Ausgängen (SPEAKER OUTPUT/ + BRIDGED -) des Verstärkers. -
Seite 8: 2-Kanal Verstärker Lautsprecher Und Cinchanschluss
2-Kanal Verstärker - Lautsprecher und Cinchanschluss GP1000.2 / GP1500.2 2-Kanal Stereo mit 1-Kanal Mono/Subwoofer Kabelanschlüsse • Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (INPUT) des ersten Verstärkers (für Front-Lautsprecher) mittels einer Cinchleitung. • Verbinden Sie die Cinchausgänge (OUTPUT) des ersten Verstärkers (für Front- Lautsprecher) mit den Cincheingängen (INPUT) des zweiten Verstärkers (für Subwoofer) - Seite 9 2-Kanal Verstärker - Lautsprecher und Cinchanschluss GP1000.2 / GP1500.2 2-Kanal Stereo mit 1-Kanal Mono/Subwoofer Verstärker für Front-Lautsprecher Lautsprecher links 2 - 8 Ohm Cinchleitung von Steuergerät mit Cincheingang (INPUT) verbinden. Lautsprecher rechts 2 - 8 Ohm Bassverstärker Kabel der Bass-...
-
Seite 10: 4-Kanal Verstärker Lautsprecher Und Cinchanschluss
4-Kanal Verstärker - Lautsprecher und Cinchanschluss GP1000.4 / GP1500.4 4-Kanal mit Front-/Hecksystem Kabelanschlüsse • Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (INPUT CH1&2 / CH3&4) des Verstärkers mittels zwei Cinchleitungen. • Verbinden Sie die Front & Heck-Lautsprecher mittels geeignetem Kabel mit den Lautsprecher-Ausgängen (SPEAKER OUTPUT / + CH1 -, + CH2 -, + CH3 -, und + CH4 -) des Verstärkers. -
Seite 11: 4-Kanal Verstärker Lautsprecher Und Cinchanschluss
4-Kanal Verstärker - Lautsprecher und Cinchanschluss GP1000.4 / GP1500.4 2-Kanal Mono/Subwoofer Kabelanschlüsse • Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (INPUT CH1 & CH2) des Verstärkers mittels einer Cinchleitung. • Verbinden Sie die Subwooferer mittels geeignetem Kabel mit den Lautsprecher-Ausgängen (SPEAKER OUTPUT / + BRIDGED - von CH1/2 und + BRIDGED - von CH3/4) des Verstärkers. -
Seite 12: 4-Kanal Verstärker Lautsprecher Und Cinchanschluss
4-Kanal Verstärker - Lautsprecher und Cinchanschluss GP1000.4 / GP1500.4 3-Kanal Frontsystem mit Mono/Subwoofer Kabelanschlüsse • Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (INPUT CH1&CH2 / CH3&CH4) des Verstärkers mittels zwei Cinchleitungen. • Verbinden Sie die Front-Lautsprecher mittels geeignetem Kabel mit den Lautsprecher- Ausgängen (SPEAKER OUPUT/ + CH1 -, + CH2 -) und den Subwoofer mit den Lautsprecher-Ausgängen (SPEAKER OUTPUT/ + BRIDGED - von CH3 &... -
Seite 13: Technische Daten
Subwoofer 4 - 8 Ohm Cinchleitungen von Steuergerät mit Cincheingang (INPUT CH1/CH2 & CH3/CH4) verbinden. Front-Lautsprecher 2 - 8 Ohm Technische Daten GP1000.2 GP1500.2 GP1000.4 GP1500.4 Kanäle Ausgangsleistung bei 14.4 Volt W W att an 4 Ohm - RMS / MAX. -
Seite 14: Fehlerbehebung
Fehlerbehebung Fehler: keine Funktion Ursache: 1. Die Verbindungskabel sind nicht korrekt angeschlossen. 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. 3. Sicherungen defekt. Im Falle des Austauschs achten Sie bitte auf den korrekten Wert der Sicherungen. Fehler: kein Ton aus Lautsprecher Ursache: 1. - Seite 15 Fehlerbehebung Fehler: Rauschen aus den Lautsprechern Ursache: 1. Die Gain-Regler am Verstärker sind voll aufgedreht. Drehen Sie diesen zurück. 2. Der Hochton-Regler am Steuergerät ist voll aufgedreht. Drehen Sie diesen zurück. 3. Das Rauschen kommt vom Steuergerät. Dieses können Sie feststellen, indem Sie die Cinchkabel am Verstärker abziehen und dann den Verstärker einschalten.
