Kurzanleitung

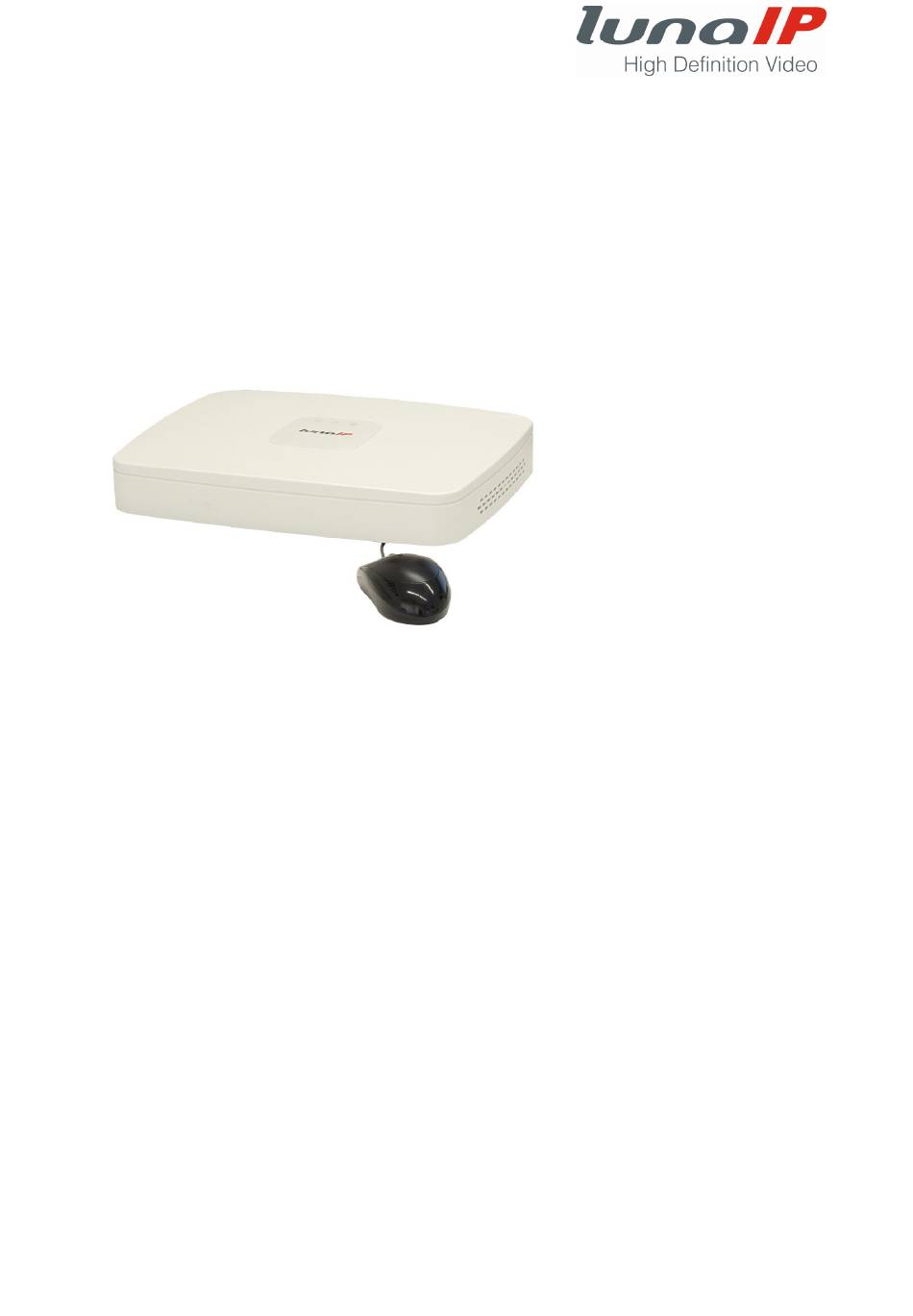

CCTV-Rekorder L-IPR-5108-P
(im Folgenden Rekorder genannt)
Sprache: Deutsch
Version:
1.0.02
15.07.2020
:
Datum
Wenn Sie die Kurzanleitung in digitaler Form erhalten haben,
drucken Sie das Dokument aus und heften es ab.
Firmware
Version:
V3.216.10N7001.0
Datum:
25.10.2019
Lesen Sie unbedingt vollständig die Kurzanleitung,
bevor Sie den Rekorder bedienen!
Beachten Sie die Sicherheitshinweise!
Bewahren Sie die Kurzanleitung gut auf!

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für lunaIP L-IPR-5108-P

Inhaltszusammenfassung für lunaIP L-IPR-5108-P

  • Seite 1 Kurzanleitung CCTV-Rekorder L-IPR-5108-P (im Folgenden Rekorder genannt) Sprache: Deutsch Firmware Version: 1.0.02 Version: V3.216.10N7001.0 15.07.2020 Datum: 25.10.2019 Datum Wenn Sie die Kurzanleitung in digitaler Form erhalten haben, Lesen Sie unbedingt vollständig die Kurzanleitung, drucken Sie das Dokument aus und heften es ab.

  • Seite 2: Urheberrecht

    Impressum Urheberrecht Alle Rechte an dieser Anleitung liegen bei der ITS GmbH. Diese Kurzanleitung darf nicht ohne schriftliche Genehmigung des Herstellers vervielfältigt, übertragen oder übersetzt werden. Wettbewerbern, dürfen Informationen aus der Anleitung nicht mitgeteilt oder zugänglich gemacht werden. Hersteller- und Kundendienstadresse ITS GmbH Feldstraße 97d 33609 Bielefeld...

  • Seite 3: Inhaltsverzeichnis

    Aufstellungsort und Betriebsumgebung ..............6 Rekorder außer Betrieb nehmen ................6 Installations- und Reparaturarbeiten ............... 6 Verpflichtende Maßnahmen zur Internetsicherheit ..........6 Empfohlene Maßnahmen zur Netzwerksicherheit ........... 7 2 Der CCTV-Rekorder L-IPR-5108-P................. 9 3 Gerätebeschreibung .....................10 Lieferumfang ......................12 4 Benutzerhinweise ......................14 Inhalt ........................14 Zielgruppen ......................14...
  • Seite 4 6.1.6 Erweiterte Symbolleiste ................42 Bedienung mit der Maus ..................43 Funktionen und Einstellungen über das Kontextmenü aufrufen ......44 Bewegbare Kamera steuern ..................45 6.4.1 PTZ-Kamera steuern und konfigurieren ............45 6.4.2 Brennweite und Fokus der Kamera einstellen ...........53 Kamerabilder digital zoomen ..................54 6.5.1 Bildausschnitt vergrößern ................54 6.5.2 Bild mit der Maus zoomen .................55...

  • Seite 5: Sicherheit

    1 Sicherheit Beachten Sie alle folgenden Sicherheitshinweise. Bestimmungsgemäße Verwendung Verwenden Sie den Rekorder nur für den Zweck, für den er entwickelt wurde. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Der Rekorder darf nur für folgenden Zweck verwendet werden:  Der Rekorder dient in Kombination mit angeschlossenen Videoüberwachungskameras und Monitoren zur Überwachung von Objekten.

  • Seite 6: Stromversorgung

    Stromversorgung  Betreiben Sie dieses Gerät nur an einer Stromquelle mit einer zulässigen Ein- und Ausgangsspannung.  Vermeiden Sie Datenverluste. Verwenden Sie den Rekorder an einer USV mit Überspannungsschutz.  Trennen Sie das Gerät von der Netzstromversorgung, bevor Sie Wartungs- oder Installationsarbeiten durchführen.

  • Seite 7: Empfohlene Maßnahmen Zur Netzwerksicherheit

    Der Hauptgrund, warum Systeme gehackt werden, sind schwache oder Standard- Passwörter. Ändern Sie umgehend vorhandene Passwörter und verwenden Sie nur starke Passwörter. Ein starkes Passwort besteht aus mindestens 8 Zeichen, die eine Kombination aus Klein- und Großbuchstaben, Ziffern und Sonderzeichen ergeben. Verwenden Sie keine einfachen Buchstaben- und Zahlenfolgen wie abcd, 3456, 7777 oder Wörter, die in einem Wörterbuch zu finden sind.
  • Seite 8  Funktionen von Benutzerkonten begrenzen Wenn Ihr System für mehrere Benutzer eingerichtet ist, stellen Sie sicher, dass jeder Benutzer nur Rechte an Merkmalen und Funktionen hat, die er zur Ausführung seiner Arbeit benötigt.  UPnP UPnP versucht automatisch, Ports in Ihrem Router oder Modem weiterzuleiten. Normalerweise wäre das eine gute Sache.

  • Seite 9: Der Cctv-Rekorder L-Ipr-5108-P

    2 Der CCTV-Rekorder L-IPR-5108-P Der L-IPR-5108-P ist ein leistungsstarker Netzwerkrekorder mit eigenem Monitorausgang (HDMI und VGA simultan). Bis zu 8 IP-Kameras können direkt angeschlossen (PoE) und automatisch integriert werden (UPnP). Der Rekorder kann Kamerasignale bis zu 8 MP aufzeichnen. Die Gesamt-Aufnahmebandbreite des Rekorders beträgt 80 Mbps. Zum Speichern der Daten kann der Rekorder mit einer internen SATA III HDD (bis 8 TB) bestückt...

  • Seite 10: Gerätebeschreibung

    3 Gerätebeschreibung Pos. Bezeichnung Funktion HDD-Statusanzeige Die LED leuchtet in folgenden Fällen rot:  Eine HDD ist nicht angeschlossen  Die HDD ist defekt  Die HDD ist nicht formatiert oder initialisiert. Stromversorgungsanzeige Die LED leuchtet rot, wenn eine korrekte Stromversorgung angeschlossen ist.
  • Seite 11 Abb. 1: Rückseite L-IPR-5108-P Pos. Beschriftung Bezeichnung Funktion Masse-Anschluss Erdung DC IN Stromversorgungsanschluss Stromversorgung Eingang: 48 V DC / 1.25 A PoE PORTS PoE-Netzwerkanschluss Integrierter PoE-Switch. Verbindet den Rekorder mit maximal 8 PoE- Netzwerkkameras Netzwerkanschluss 10/100 Mbit/s Netzwerkanschluss. Verbindet den Rekorder mit einem Switch.

  • Seite 12: Lieferumfang

    Lieferumfang Neben dem Rekorder gehören noch folgende Zubehörteile zum Lieferumfang. Sollte ein zum Lieferumfang gehörendes Teil fehlen oder beschädigt sein, so wenden Sie sich bitte an Ihren Lieferanten. 12 von 69...
  • Seite 13 Position Anzahl Bezeichnung Maus Selbstklebende Gehäusefüße Schrauben zur Befestigung der Festplatte Datenkabel für SATA-Festplatte Stromkabel für SATA-Festplatte Netzwerkkabel Stromkabel für Netzteil Netzteil, 12 V DC, 2A Rekorder L-IPR-5108-P Schnellstartanleitung CD mit Management Software lunaCMS und diversen Tools 13 von 69...

  • Seite 14: Benutzerhinweise

    4 Benutzerhinweise Inhalt Diese Kurzanleitung enthält wichtige Hinweise für eine sinnvolle Konfiguration des Rekorders und der angeschlossenen Kameras. Sie erfahren, wie Sie Ihre Aufzeichnungen auswerten und sichern können. Voraussetzung für eine effektive Aufzeichnung und Auswertung ist die Beachtung der Beschreibungen und Handlungsanweisungen dieser Kurzanleitung. Zielgruppen Die Kurzanleitung wendet sich an Benutzer, die mindestens ...

  • Seite 15: Haftungsbeschränkungen

    Haftungsbeschränkungen Der Hersteller übernimmt keine Haftung für Schäden, die dadurch aufgetreten sind, weil:  diese Kurzanleitung nicht beachtet wurde,  der Rekorder nicht bestimmungsgemäß eingesetzt wurde,  die Sicherheitshinweise missachtet wurden,  nicht zulässige Umbauten oder technische Veränderungen am Rekorder vorgenommen wurden, ...

  • Seite 16: Inbetriebnahme Und Ersteinrichtung

    5 Inbetriebnahme und Ersteinrichtung Erste Schritte So schaffen Sie die Voraussetzungen für die Ersteinrichtung: 1. Stellen Sie sicher, dass der Rekorder und die Festplatte Zimmertemperatur erreicht haben. Andernfalls könnte es bei Verwendung von sehr kalten Geräten zu einem Kurzschluss durch Kondenswasserbildung kommen. 2.

  • Seite 17: Initialisierung

    Initialisierung Wenn Sie den Rekorder erstmalig in Betrieb nehmen oder nach dem Zurücksetzen in den Werkszustand wird zunächst eine Initialisierung mit den wichtigsten Einstellungen durchgeführt. Mindestens erforderlich ist die Vergabe eines sicheren Passwortes für den Benutzer admin. Alle weiteren Angaben sind optional oder können nach Beendigung des Assistenten später im Hauptmenü...
  • Seite 18 Im zweiten Schritt legen Sie optional ein Entsperrungsmuster fest. Haben Sie ein Passwort und zusätzlich ein Entsperrungsmuster angegeben, dann erfolgt zukünftig die Authentifizierung standardmäßig über das Entsperrungsmuster. Sie können die Eingabe eines Entsperrungsmusters aber auch überspringen. Wiederholen Sie das Entsperrungsmuster Späterer Aufruf: Hauptmenü...

  • Seite 19: Automatisches Firmware-Update

    Im dritten Schritt legen Sie die Sicherheitsfragen und –antworten fest (optional). Für den Fall, dass Sie einmal Ihr Passwort für admin vergessen, gibt es zwei Möglichkeiten, das Passwort zurückzusetzen.  An die angegebene E-Mail-Adresse wird eine E-Mail mit einem Sicherheits-Code geschickt.

  • Seite 20: Grundeinstellungen

    5.2.3 Grundeinstellungen Sie können hier diverse Grundeinstellungen vornehmen. Späterer Aufruf: Hauptmenü > Einstellungen> System > Allgemein > Allgemein 20 von 69...
  • Seite 21 Parameter Gerät Vergeben Sie einen Namen für den Rekorder, der z.B. den Standort beinhaltet. Der Gerätename wird auch als Verzeichnisname bei der Datensicherung verwendet. Gerät Nr. Falls verschiedene Rekorder im Netzwerk eingebunden sind, kann hier eine eindeutige Nummer für den Rekorder vergeben werden.

  • Seite 22: Datum & Zeit

    5.2.4 Datum & Zeit Sie können hier Einstellungen zum Zeit- und Datumsformat, zur Sommerzeitumstellung und zum automatischen Zeitabgleich durch einen Zeitserver vornehmen. Späterer Aufruf: Hauptmenü > Einstellungen> System > Allgemein > Datum & Zeit 22 von 69...
  • Seite 23 Parameter Systemzeit Sie können Datum und Uhrzeit auch manuell eingeben, wenn Sie keinen NTP-Server verwenden. Zeitzone Stellen Sie die gültige Zeitzone ein. In den deutschsprachigen Ländern verwenden Sie die Voreinstellung (UTC+01:00). Speichern Sie anschließend die Einstellung. Datumsformat Stellen Sie das gewünschte Datumsformat ein, z. B. TTMMJJJJ Trennzeichen Stellen Sie das gewünschte Trennzeichen ein, z.

  • Seite 24: Urlaub

    5.2.5 Urlaub Sie können eine Liste mit Urlaubs- und Feiertagen erstellen. Später können Sie für die Urlaubs- und Feiertage angeben, in welchen Zeitabschnitten Aufnahmen und Schnappschüsse stattfinden sollen. Diese Einstellungen nehmen Sie im Zeitplan vor. Hauptmenü > Einstellungen> System > Allgemein > Urlaub Späterer Aufruf: 24 von 69...
  • Seite 25 Fügen Sie wie folgt einen Urlaubs- oder Feiertagstermin ein: Urlaub hinzufügen. 1. Klicken Sie auf die Schaltfläche  Es öffnet sich das folgende Fenster: 2. Geben Sie die Parameter ein. 3. Klicken Sie auf die Schaltfläche Hinzufügen.  Es öffnet sich wieder das Fenster mit der Urlaubsliste. 4.

  • Seite 26: Netzwerkeinstellungen Ändern (Tcp/Ip)

    5.2.6 Netzwerkeinstellungen ändern (TCP/IP) Sie können die Netzwerkeinstellungen Ihres Rekorders manuell festlegen oder Sie verwenden DHCP. Späterer Aufruf: Hauptmenü > Einstellungen> Netzwerk > TCP/IP Parameter IP-Version Wenn Sie den Rekorder in ihr Netzwerk einbinden wollen, verwenden Sie die gleiche Protokollversion. Wenn Sie den Rekorder in einem eigenen Netzwerk betreiben, können Sie in der Regel IPv4 verwenden.

  • Seite 27: Netzwerkeinstellungen Bearbeiten

    5.2.6.1 Netzwerkeinstellungen bearbeiten Sie können für den Rekorder manuell die Netzwerkeinstellungen ändern oder die Netzwerkeinstellungen werden automatisch durch Aktivieren von DHCP vorgenommen. Parameter DHCP Die Netzwerkeinstellungen werden automatisch vorgenommen. Wird DHCP aktiviert, können keine Netzwerkeinstellungen vorgenommen werden. IP-Adresse Prüfen Sie, ob die IP-Adresse in ihrem Netzwerk noch frei ist, in dem Sie auf die Schaltfläche Test klicken.

  • Seite 28: Kamera-Registrierung

    Offline: Keine Verbindung zum Internet Online: Verbindung zum Internet Hauptmenü > Einstellungen> Netzwerk > P2P-Einstellungen Späterer Aufruf: 5.2.8 Kamera-Registrierung Sie können auswählen, welche im Netzwerk vorhandenen Kameras für die Anzeige registriert werden sollen. Sie können maximal 8 Kanälen (D1 bis D8) eine Kamera zuordnen und deren Netzwerkeinstellungen ändern.
  • Seite 29 Anzeigeparameter im Auswahlbereich A Status Status des Netzwerkgeräts Grünes Symbol: Kamera ist bereit. Rotes Symbol: Kamera ist nicht aktiv IP-Adresse Aktuell zugewiesene IP-Adresse des Geräts Hersteller Verwendetes Kommunikationsprotokoll: Luna (luna-Produkte) Onvif Andere Hersteller Gerätebezeichnung Einmalige Hardware-Adresse des Netzwerkgeräts Port Aktuell eingestellter TCP-Port des Geräts Gerätename Gerätebezeichnung Funktionen im Auswahlbereich A...
  • Seite 30 Anzeigeparameter in der Liste für registrierte Geräte Kanal (K) Kanal, der der Kamera zugeordnet ist (D1 – D8) Status Hier wird der Status der Kamera angezeigt. Grünes Symbol: Kamera ist bereit. Rotes Symbol: Kamera ist nicht aktiv IP-Adresse Aktuell zugewiesene IP-Adresse der Kamera Port Aktuell eingestellter TCP-Port für die Kamera Gerät...

  • Seite 31: Zeitplan Video

    5.2.9 Zeitplan Video Sie können für jede Art der Videoaufzeichnung festlegen, in welchem Zeitraum eines Wochen- oder Urlaubstages die Videoaufzeichnung stattfinden darf. Die Art der Videoaufzeichnung kann wie folgt sein:  Dauerhaft  Bei einem Bewegungsereignis  Bei einem Alarm ...
  • Seite 32 Parameter Kanal Die Einstellungen werden für den gewählten Kanal (Kamera) vorgenommen. Voralarm Der Rekorder kann vor Eintreffen eines Ereignisses bis zu 30 s aufzeichnen. Die Voraufzeichnung wird automatisch vor die eigentliche Aufzeichnung gesetzt. Eine Voraufzeichnung ist nur beim Haupt-Stream möglich. Falls die Netzwerkverbindung ausfällt, kann die Videoaufzeichnung auf der SD-Karte der Kamera fortgesetzt werden.
  • Seite 33 Es gibt zwei Möglichkeiten, wie Zeiträume festgelegt werden können: Durch Markieren mit der Maus auf dem Zeitstrahl  In vielen Fällen die einfachste und schnellste Methode Durch Eingabe der Zeiträume in einem Eingabefeld  Minutengenaue Eingabe der Zeiträume möglich Zeiträume festlegen durch Markieren mit der Maus 1.
  • Seite 34 Zeiträume festlegen über Eingabefelder und Auswahlkästchen 1. Klicken Sie auf die Schaltfläche  Es öffnet sich das folgende Fenster: 2. Geben Sie für jeden gewünschten Zeitraum die Start- und Endzeit ein. 3. Wählen Sie die Art der Videoaufzeichnung. 4. Klicken Sie auf die Schaltfläche OK. 5.

  • Seite 35: Zeitplan Schnappschuss

    Bitte beachten Sie:  Einen Zeitraum können Sie löschen, in dem Sie alle Haken des gewählten Zeitraums entfernen.  Falls Sie die Zeiträume des aktuellen Wochentages auf andere Wochentage übertragen wollen, setzen Sie vor jeden gewünschten Wochentag einen Haken.  Beenden Sie ihre Einstellungen mit einem Klick auf die Schaltfläche OK. 5.2.10 Zeitplan Schnappschuss Sie können für jede Art der Einzelbildaufzeichnung festlegen, in welchem Zeitraum eines Wochen- oder Urlaubstages die Einzelbildaufzeichnung stattfinden darf.
  • Seite 36 Parameter Kanal Die Einstellungen werden für den gewählten Kanal (Kamera) vorgenommen. Art der Wird benötigt, um den Zeitraum durch Markieren mit der Maus Einzelbildaufzeichnung festzulegen. Geben Sie durch Setzen eines Hakens an, für welche Art der Einzelbildaufzeichnung Sie die Zeitplanung erstellen wollen: ...
  • Seite 37 Zeiträume festlegen über Eingabefelder und Auswahlkästchen 1. Klicken Sie auf die Schaltfläche Es öffnet sich das folgende Fenster: 2. Geben Sie für jeden gewünschten Zeitraum die Start- und Endzeit ein. 3. Wählen Sie die Art der Einzelbildaufzeichnung. 4. Klicken Sie auf die Schaltfläche OK. 5.

  • Seite 38: Bedienung Des Rekorders

    2. Führen Sie einen Rechtsklick innerhalb der Live-Ansicht durch. 3. Wählen Sie im Kontextmenü den Eintrag Ansicht. 4. Bewegen Sie den Mauszeiger im Bereich des gewünschten Kanals in Richtung lunaIP.  In der Mitte erscheint ein Plus-Symbol. 5. Klicken Sie auf das Plus-Symbol.

  • Seite 39: Anzahl Und Aufteilung Der Kamerabilder Festlegen

     Das Fenster zeigt die Liste der verfügbaren Geräte. 7. Markieren Sie die Kamera, die Sie mit dem Kanal verbinden möchten. 8. Klicken Sie auf die Schaltfläche Hinzufügen.  Sie haben die Kamera mit dem gewünschten Kanal verbunden und können das Fenster mit einem Rechtsklick schließen.
  • Seite 40 4-Bild-Live-Ansicht 40 von 69...

  • Seite 41: Reihenfolge Der Kamerabilder In Der Live-Ansicht Ändern

    6.1.3 Reihenfolge der Kamerabilder in der Live-Ansicht ändern Sie können die Reihenfolge der Kamerabilder in der Mehrbild-Live-Ansicht ändern. 1. Stellen Sie sicher, dass Sie sich in der Live-Ansicht befinden. 2. Klicken Sie mit der rechten Maustaste in die Live-Ansicht.  Es öffnet sich das Kontextmenü. 3.

  • Seite 42: Erweiterte Symbolleiste

    Folgende Funktionen können damit ausgelöst werden:  Wiedergabe der letzten 5 bis 60 Minuten der Aufzeichnung  Digitaler Zoom  Sofortige Aufzeichnung auf einen USB-Stick  Schnappschuss auf USB-Stick speichern  Sprechverbindung herstellen  Stream wechseln 6.1.6 Erweiterte Symbolleiste Die erweiterte Symbolleiste wird nur angezeigt, wenn sie unter Einstellungen >...

  • Seite 43: Bedienung Mit Der Maus

     Umschalten auf 8-Bild-Ansicht  Umschalten auf 9-Bild-Ansicht  Tour aufrufen und beenden  Kamera-Steuerung aufrufen  Aus der Vollbildansicht die Bild-Einstellungen aufrufen  Such- und Wiedergabefenster aufrufen  Alarmmeldungen anzeigen  Kanalinfos anzeigen  Kameras registrieren  Netzwerkeinstellungen des Rekorders aufrufen ...

  • Seite 44: Funktionen Und Einstellungen Über Das Kontextmenü Aufrufen

    Doppelklick Mit einem Doppelklick auf ein Kamerabild  können Sie in der Mehrbild-Live-Ansicht auf Vollbildanzeige umschalten. Ausnahme: In der 8er-Ansicht wird bei einem Doppelklick auf ein Bild am rechten oder unteren Rand das Bild in der großen Ansicht links oben angezeigt. ...

  • Seite 45: Bewegbare Kamera Steuern

    Wählen Sie das Hauptmenü, um alle Einstellungen des Rekorders zu bearbeiten. Hauptmenü Bewegbare Kamera steuern 6.4.1 PTZ-Kamera steuern und konfigurieren Sie können im Standard-PTZ-Bedienfeld die aktive PTZ-Kamera schwenken, neigen, die Brennweite verändern und weitere Parameter einstellen. Im erweiterten PTZ-Bedienfeld können Sie Bewegungsabläufe festlegen und durch Ausführen der Funktion testen. Standard-PTZ-Bedienfeld 1.
  • Seite 46  Es öffnet sich das einfache PTZ-Bedienfeld. 4. Stellen Sie die Parameter wie gewünscht ein und führen die benötigten Funktionen aus. 5. Schließen Sie das Fenster mit einem Rechtsklick. Parameter Geschwindigkeit Ändert die Schwenk- und Kippgeschwindigkeit der Kamera. Mögliche Werte liegen zwischen 1 und 8. Zoom Verändert die Brennweite vom Weitwinkelbereich bis in den Telebereich.
  • Seite 47 Funktionen Die Richtungssteuerung bewegt die Kamera in alle Richtungen, horizontal nach links und rechts, vertikal nach oben und unten oder eine Kombination aus beiden Richtungen (z.B. nach oben rechts). Richtungssteuerung Mit dieser Funktion kann schnell ein bestimmter Bildausschnitt angesteuert werden. Dabei gibt es 2 Möglichkeiten: Bildpunkt ansteuern 1.
  • Seite 48 Erweitertes PTZ-Bedienfeld 1. Stellen Sie sicher, dass Sie sich in der Live-Ansicht befinden. 2. Klicken Sie mit der rechten Maustaste in die Live-Ansicht der gewünschten Kamera.  Es öffnet sich das Kontextmenü. 3. Wählen Sie den Menüpunkt P/T/Z.  Es öffnet sich das Standard-PTZ-Bedienfeld. 4.
  • Seite 49 Funktionen Mit der Aux-Funktion können spezielle Funktionen an der Kamera aktiviert werden, sofern die Kamera diese Funktionen unterstützt. Wahlweise kann eine zusätzliche Lichtquelle oder ein Scheibenwischer ein- oder ausgeschaltet werden. Blendet das Menü der PTZ-Kamera links oben im Kamerabild ein. Zur besseren Lesbarkeit empfiehlt es sich, das Kamerabild im Vollbildmodus anzuzeigen.
  • Seite 50 Startet den Kameraschwenk. Stellen Sie sicher, dass im erweiterten Bedienfeld die Nummer 1 eingetragen ist. Erneutes Klicken auf das Symbol beendet den Kameraschwenk. Die Kamera dreht sich horizontal so lange, bis Sie nochmals auf das Symbol klicken. Derzeit ohne Funktion Reset Öffnet das Fenster mit den PTZ-Einstellungen.
  • Seite 51 Festgelegter Rundgang (Tour) Bei bestimmten Ereignissen kann automatisch ein vorher festgelegter Kamera-Rundgang angesteuert werden. Alle 10 Sekunden wird eine festgelegte Kameraposition angesteuert. Es lassen sich mehrere Kamera- Rundgänge festlegen, die durch ihre Rundgang-Nummer gekennzeichnet sind. Um einen Rundgang festzulegen, müssen Sie zuvor die Kamerapositionen festlegen, die auf dem Rundgang angesteuert werden sollen.
  • Seite 52 Aufgezeichneter Rundgang (Pattern) Bei bestimmten Ereignissen kann automatisch ein vorher aufgezeichneter Kamera-Rundgang angesteuert werden. Es lassen sich mehrere Kamera- Rundgänge festlegen, die durch ihre Rundgang-Nummer (Pattern) gekennzeichnet sind. Um einen Rundgang aufzuzeichnen, legen Sie den Weg mit Hilfe der Richtungssteuerung fest. Zoomfaktor, Fokus und Blende können vorab im PTZ-Bedienfeld eingestellt werden.

  • Seite 53: Brennweite Und Fokus Der Kamera Einstellen

    Grenzen des Kameraschwenks festlegen Sie können die linke und rechte Grenze bei einem Kameraschwenk festlegen. Rahmen 1. Stellen Sie sicher, dass die Nummer im erweiterten Bedienfeld auf 1 gesetzt ist. 2. Bewegen Sie die Kamera mit Hilfe der Richtungssteuerung an die linke Position.

  • Seite 54: Kamerabilder Digital Zoomen

    Parameter Zoom Verändert die Brennweite vom Weitwinkelbereich bis in den Telebereich. Verwenden Sie zum Einstellen der Brennweite die – Schaltflächen oder den Schieberegler. Fokus Die Einstellung der Schärfe kann manuell vorgenommen werden, hilfreich, wenn der Autofokus nicht auf das gewünschte Objekt scharfstellen kann.

  • Seite 55: Bild Mit Der Maus Zoomen

    6.5.2 Bild mit der Maus zoomen Sie können das Bild schnell mit dem Mausrad vergrößern oder verkleinern. 1. Stellen Sie sicher, dass Sie sich in der Live-Ansicht befinden. 2. Rufen Sie das Symbolmenü auf. 3. Stellen Sie sicher, dass das Zoom-Symbol mit einem + in der Lupe dargestellt wird, andernfalls klicken Sie auf das Symbol 4.

  • Seite 56: Suchkriterien Angeben

    Wiedergabeoptionen Auswahl Zeitabschnitt für Datensicherung Zeitleiste Auswahl Zeitbereich 6.6.1.2 Suchkriterien angeben Sie können die Wiedergabe der Aufzeichnungen nach bestimmten Kriterien einschränken. Wählen Sie die Kanäle und Streams aus, die bei der Suche oder Wiedergabe der Aufzeichnungen berücksichtigt werden sollen. Wählen Sie den Tag aus, der bei der Suche oder Wiedergabe der Aufzeichnungen berücksichtigt werden soll.

  • Seite 57: Die Zeitleiste

    6.6.1.3 Die Zeitleiste Jeder Kanal wird in einer Zeile dargestellt. Die Zeitleiste ermöglicht die Wiedergabe von Aufzeichnungen. Je nach Art der Aufzeichnung werden die Daten farblich unterschiedlich dargestellt ( ). Der Zeitstrahl wird eingeblendet, sobald Sie einen Kanal ausgewählt haben. Standardmäßig wird ein Zeitbereich von 24 Stunden dargestellt.
  • Seite 58 Wiedergabeoptionen im Einzelnen Klicken Sie mit der Maus an die gewünschte Position. Der Positionszeiger wird gesetzt und die Wiedergabe beginnt sofort. Sie können den Positionszeiger jederzeit an eine andere Position setzen. Starten Sie die Wiedergabe oder setzen Sie sie nach vorheriger Unterbrechung fort.
  • Seite 59 Sie können sich die Liste der Markierungen ansehen und ab der gewünschten Markierung die Wiedergabe starten. Voraussetzungen: Es werden aktuell keine Aufzeichnungen wiedergegeben. Es wurde nur ein Kanal ausgewählt. 1. Öffnen Sie mit einem Klick auf die Schaltfläche die Liste der Markierungen.
  • Seite 60 Ruft den Markierungs-Manager auf. Sie können  nach Markierungen suchen  die Benennung der Markierungen ändern,  Markierungen löschen. Suchfunktion Liste der Markierungen M-M schließen Benennung der Markierung ändern Führen Sie einen Doppelklick auf den gewünschten Eintrag in der Liste aus und ändern die Benennung. Markierung löschen Setzen Sie einen Haken vor jede zu löschende Markierung und klicken danach auf die Schaltfläche Löschen.
  • Seite 61 Die Dateiliste enthält einzelne Aufzeichnungs- Aufzeichnungsabschnitt abschnitte, die sich im wiedergeben Auslöser unterscheiden. Führen Sie einen Doppelklick Als Auslöser gilt: auf den gewünschten Eintrag in der Liste aus.  Permanente Aufzeichnung  Die Wiedergabe wird  Bewegungsereignis gestartet.  Alarmereignis Aufzeichnungsabschnitte vor Voraussetzung: Löschaktionen schützen...

  • Seite 62: Abschnitt Aus Zeitleiste Auf Externes Speichermedium Sichern

    6.6.1.5 Abschnitt aus Zeitleiste auf externes Speichermedium sichern Sie können einen Zeitabschnitt auf der Zeitleiste festlegen, den Sie anschließend auf ein externes USB-Speichermedium sichern. 1. Starten Sie die Wiedergabe der gewünschten Aufzeichnung. 2. Wählen Sie einen geeigneten Zeitbereich. 3. Setzen Sie den Positionszeiger an den Anfang des gewünschten Zeitabschnitts. 4.

  • Seite 63: Aufzeichnungen Auf Externes Speichermedium Sichern

    Aufzeichnungen auf externes Speichermedium sichern 6.7.1 Vorhandene Aufzeichnungen sichern Sie können vorhandene Aufzeichnungen nach bestimmten Filterkriterien auf ein anderes USB-Speichermedium sichern. Auswahlliste Hauptmenü > Anwenden > Backup Aufruf: 63 von 69...
  • Seite 64 Parameter Pfad Der Pfad der Backup-Datei ist vorgegeben und sollte nicht geändert werden Typ ist ein Filterkriterium. Wählen Sie die Art der Aufzeichnung. Mögliche Arten der Aufzeichnung sind:  Alle  Alarm  Bew (Bewegung)  Alarm/Bew (Alarm und Bewegung) ...

  • Seite 65: Liveaufzeichnungen Sichern

    Funktionen Hinzufügen Fügt die Aufzeichnungen gemäß Filterkriterien der Auswahlliste hinzu. Sie können die Filterkriterien ändern und weitere Aufzeichnungen hinzufügen. Entfernen Entfernt alle Einträge aus der Auswahlliste. Die Aufzeichnungen werden dadurch nicht gelöscht. Start Startet die Sicherung der Aufzeichnungen, wenn es Einträge in der Auswahlliste gibt.

  • Seite 66: Schnappschuss Sichern

    6.7.3 Schnappschuss sichern Sie können über die Live-Ansicht für den ausgewählten Kanal sofort einen Schnappschuss auf einen USB-Stick sichern. 1. Stellen Sie sicher, dass Sie sich in der Live-Ansicht befinden. 2. Rufen Sie das Symbolmenü auf. 3. Klicken Sie auf den Menüpunkt ...

  • Seite 67: Rekorder Herunterfahren, Neustarten Und Benutzer Abmelden

    6.10 Rekorder herunterfahren, neustarten und Benutzer abmelden 1. Stellen Sie sicher, dass Sie sich in der Live-Ansicht befinden. 2. Klicken Sie mit der rechten Maustaste auf den Bildschirm. Es öffnet sich das Kontextmenü. 3. Wählen Sie den Eintrag Hauptmenü. 4. Wählen Sie Anwenden >...

  • Seite 68: Entsorgung

    7 Entsorgung Elektronische Geräte gehören nicht in den Hausmüll. Entsorgen sie die Geräte nach ihrer Lebenszeit umweltgerecht über eine örtliche Sammelstelle für gebrauchte elektrische und elektronische Altgeräte. Weitere Informationen zum Recycling erhalten Sie von Ihrer Kommune oder den kommunalen Entsorgungsbetrieben. 68 von 69...

  • Seite 69: Technische Daten

    8 Technische Daten Betriebssystem Embedded Linux Anzahl IP-Kameras 1 ~ 8 Unterstützte Hersteller Dahua, Arecont Vision, AXIS, Bosch, Brickcom, Canon, CP Plus, Dynacolor, Honeywell, Panasonic, Pelco, Samsung, Sanyo, Sony, Videotec, etc. Videoausgang 1 x VGA, 1 x HDMI Auflösung Aufnahme: 8/6/5/4/3 MP, 1080P, 1,3 MP, 720P und niedriger Kompressionsverfahren H.264, H.265...
