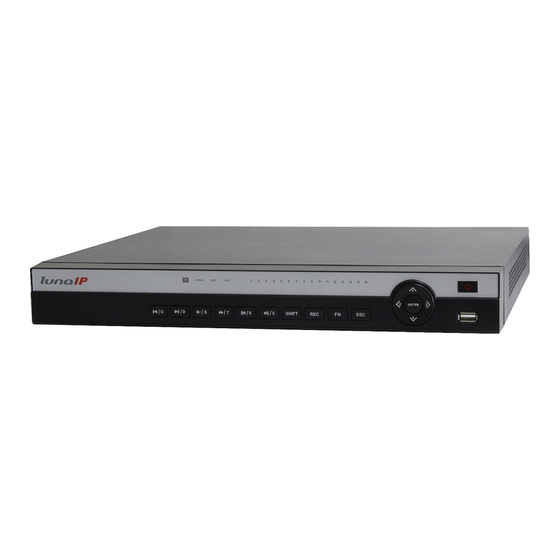

lunaIP L-IPR-5216-EP-4K Kurzanleitung
  1. Anleitungen
  2. Marken
  3. lunaIP Anleitungen
  4. Rekorder
  5. L-IPR-5216-EP-4K
  6. Kurzanleitung

lunaIP L-IPR-5216-EP-4K Kurzanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

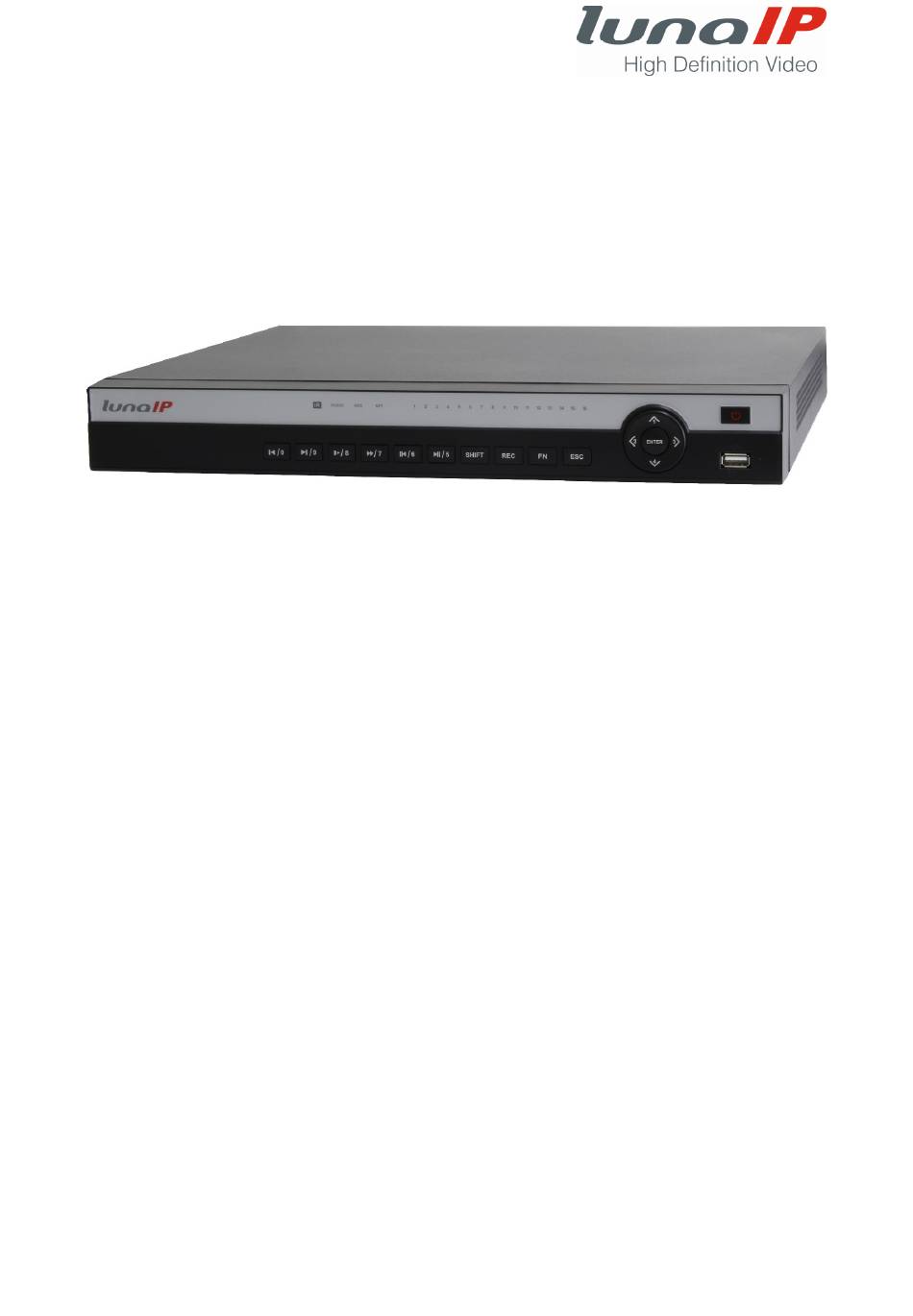

Kurzanleitung
CCTV-Rekorder L-IPR-5216-EP-4K
(im Folgenden Rekorder genannt)
Sprache: Deutsch
Version:
1.0.14
06.07.2020
:
Datum
Wenn Sie die Kurzanleitung in digitaler Form erhalten haben,
drucken Sie das Dokument aus und heften es ab.
Firmware
Version:
V4.000.10N7000.0
Datum:
12.05.2020
Lesen Sie unbedingt vollständig die Kurzanleitung,
bevor Sie den Rekorder bedienen!
Beachten Sie die Sicherheitshinweise!
Bewahren Sie die Kurzanleitung gut auf!

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für lunaIP L-IPR-5216-EP-4K

Inhaltszusammenfassung für lunaIP L-IPR-5216-EP-4K

  • Seite 1 Kurzanleitung CCTV-Rekorder L-IPR-5216-EP-4K (im Folgenden Rekorder genannt) Sprache: Deutsch Firmware Version: 1.0.14 Version: V4.000.10N7000.0 06.07.2020 Datum: 12.05.2020 Datum Wenn Sie die Kurzanleitung in digitaler Form erhalten haben, Lesen Sie unbedingt vollständig die Kurzanleitung, drucken Sie das Dokument aus und heften es ab.

  • Seite 2: Urheberrecht

    Impressum Urheberrecht Alle Rechte an dieser Anleitung liegen bei der ITS GmbH. Diese Kurzanleitung darf nicht ohne schriftliche Genehmigung des Herstellers vervielfältigt, übertragen oder übersetzt werden. Wettbewerbern, dürfen Informationen aus der Anleitung nicht mitgeteilt oder zugänglich gemacht werden. Hersteller- und Kundendienstadresse ITS GmbH Feldstraße 97d 33609 Bielefeld...

  • Seite 3: Inhaltsverzeichnis

    Rekorder außer Betrieb nehmen ................6 Installations- und Reparaturarbeiten ............... 6 Verpflichtende Maßnahmen zur Internetsicherheit ..........6 Empfohlene Maßnahmen zur Netzwerksicherheit ........... 6 2 Der CCTV-Rekorder L-IPR-5216-EP-4K ................ 8 3 Gerätebeschreibung ...................... 9 Lieferumfang ......................12 4 Benutzerhinweise ......................14 Inhalt ........................14 Zielgruppen ......................15...
  • Seite 4 6.6.1 Standardsuche ..................57 6.6.1.1 Übersicht Such- und Wiedergabefenster ........57 6.6.1.2 Suchkriterien angeben ..............58 6.6.1.3 Die Zeitleiste ................59 6.6.1.4 Aufzeichnungen wiedergeben.............59 6.6.1.5 Abschnitt aus Zeitleiste auf externes Speichermedium sichern ...64 Aufzeichnungen auf externes Speichermedium sichern .........65 6.7.1 Vorhandene Aufzeichnungen sichern ............65 6.7.2 Liveaufzeichnungen sichern ..............66 6.7.3...

  • Seite 5: Sicherheit

    1 Sicherheit Beachten Sie alle folgenden Sicherheitshinweise. Bestimmungsgemäße Verwendung Verwenden Sie den Rekorder nur für den Zweck, für den er entwickelt wurde. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Der Rekorder darf nur für folgenden Zweck verwendet werden:  Der Rekorder dient in Kombination mit angeschlossenen Videoüberwachungskameras und Monitoren zur Überwachung von Objekten.

  • Seite 6: Rekorder Außer Betrieb Nehmen

    Rekorder außer Betrieb nehmen Nehmen Sie den Rekorder umgehend außer Betrieb (Netzstecker ziehen), wenn  Flüssigkeiten oder leitfähige Gegenstände in den Rekorder gelangt sind.  Sie einen ungewöhnlichen Geruch oder Rauchentwicklung am Rekorder feststellen. Installations- und Reparaturarbeiten  Ziehen Sie vor dem Öffnen des Gehäuses stets den Netzstecker ab. ...
  • Seite 7  ONVIF-Passwort ändern Wenn man bei älterer IP-Kamera-Firmware die Zugangsdaten des Systems ändert, dann wird das ONVIF-Passwort nicht geändert. Bringen Sie die Firmware der Kamera auf den aktuellsten Stand oder ändern Sie selber das ONVIF-Passwort.  Nur benötigte Ports weiterleiten Leiten Sie nur diejenigen HTTP- und TCP-Ports weiter, die Sie benutzen.

  • Seite 8: Der Cctv-Rekorder L-Ipr-5216-Ep-4K

    2 Der CCTV-Rekorder L-IPR-5216-EP-4K Der L-IPR-5216-EP-4K ist ein leistungsstarker 4K-IP Rekorder mit eigenem Monitorausgang (HDMI/VGA synchron). Der Rekorder unterstützt gängige IP-Kamerahersteller sowie ONVIF kompatible Modelle und kann diese mit bis zu 320 Mbps Aufnahmerate aufzeichnen (bis 12 MP). Zum Speichern der Daten kann der Rekorder mit bis zu 2 internen SATA HDDs bestückt werden.

  • Seite 9: Gerätebeschreibung

    3 Gerätebeschreibung Pos. Beschriftung Bezeichnung Funktion Infrarot-Empfänger Empfängt das Signal von der IR- Fernbedienung. Stromversorgungsanzeige Die LED leuchtet blau, wenn die Power Stromversorgung einwandfrei funktioniert. HDD-Statusanzeige Die LED leuchtet in folgenden Fällen blau:  Eine HDD ist nicht angeschlossen  Die HDD ist defekt ...
  • Seite 10 Abb. 2: Rückseite L-IPR-5216-EP-4K 10 von 71...
  • Seite 11 Pos. Beschriftung Bezeichnung Funktion Stromversorgung Anschluss für Netzversorgungskabel Eingang: 220 V Schaltet den Rekorder ein Ein-/Ausschalter oder aus. Schützt den Rekorder vor Lüfter Überhitzung. Verbindung zur IP-Kamera mit PoE-Ports 8 ePoE-Ports einer maximalen Kabellänge 1 bis 8 von 800 m bei 10 Mbps Verbindung zur IP-Kamera mit PoE-Ports 8 PoE-Ports...

  • Seite 12: Lieferumfang

    Lieferumfang Neben dem Rekorder gehören noch folgende Zubehörteile zum Lieferumfang. Sollte ein zum Lieferumfang gehörendes Teil fehlen oder beschädigt sein, so wenden Sie sich bitte an Ihren Lieferanten. 12 von 71...
  • Seite 13 Internes Stromkabel für SATA-Festplatte (in Y-Ausführung 1x) Datenkabel für SATA-Festplatte Stromversorgungskabel mit Kaltgerätestecker Maus Schrauben zur Befestigung der Festplatte Klemmleiste für Alarm Ein- und Ausgänge Netzwerkkabel Rekorder L-IPR-5216-EP-4K Schnellstartanleitung CD mit Management Software lunaCMS und diversen Tools 13 von 71...

  • Seite 14: Benutzerhinweise

    4 Benutzerhinweise Inhalt Diese Kurzanleitung enthält wichtige Hinweise für eine sinnvolle Konfiguration des Rekorders und der angeschlossenen Kameras. Sie erfahren, wie Sie Ihre Aufzeichnungen auswerten und sichern können. Voraussetzung für eine effektive Aufzeichnung und Auswertung ist die Beachtung der Beschreibungen und Handlungsanweisungen dieser Kurzanleitung. 14 von 71...

  • Seite 15: Zielgruppen

    Zielgruppen Die Kurzanleitung wendet sich an Benutzer, die mindestens  Grundkenntnisse in der Bedienung von Computern besitzen  Mit dem Umgang von Benutzeroberflächen vertraut sind  Grundkenntnisse der Netzwerktechnik besitzen Auszeichnungen im Text Um die Lesbarkeit und Übersicht zu vereinfachen, sind verschiedene Absätze hervorgehoben.

  • Seite 16: Beurteilung Durch Den Benutzer

    Beurteilung durch den Benutzer Wir erstellen diese Kurzanleitung, damit Sie den Rekorder nutzbringend bedienen und konfigurieren können. Unterstützen Sie uns bei unserem Ziel, verständliche und nutzbare Kurzanleitungen zu erstellen. Haben Sie Kritik oder Verbesserungsvorschläge? Dann schreiben Sie uns. E-Mail: feedback@its-sicherheit.de 16 von 71...

  • Seite 17: Inbetriebnahme Und Ersteinrichtung

    5 Inbetriebnahme und Ersteinrichtung Erste Schritte So schaffen Sie die Voraussetzungen für die Ersteinrichtung: 1. Stellen Sie sicher, dass der Rekorder und die Festplatte Zimmertemperatur erreicht haben. Andernfalls könnte es bei Verwendung von sehr kalten Geräten zu einem Kurzschluss durch Kondenswasserbildung kommen. 2.

  • Seite 18: Initialisierung

    Initialisierung Wenn Sie den Rekorder erstmalig in Betrieb nehmen oder nach dem Zurücksetzen in den Werkszustand wird zunächst eine Initialisierung mit den wichtigsten Einstellungen durchgeführt. Mindestens erforderlich ist die Vergabe eines sicheren Passwortes für den Benutzer admin. Alle weiteren Angaben sind optional oder können nach Beendigung des Assistenten später im Hauptmenü...

  • Seite 19: Authentifizierung

    5.2.3 Authentifizierung In 3 Schritten konfigurieren Sie den Zugangsschutz. Im ersten Schritt legen Sie ein Passwort für den Benutzer admin fest. Halten Sie sich an die Richtlinien aus dem Kapitel Sicherheit. Späterer Aufruf: Hauptmenü > Verwaltung> Benutzerkonten > Benutzer > Bearbeiten 19 von 71...
  • Seite 20 Im zweiten Schritt legen Sie optional ein Entsperrungsmuster fest. Haben Sie ein Passwort und zusätzlich ein Entsperrungsmuster angegeben, dann erfolgt zukünftig die Authentifizierung standardmäßig über das Entsperrungsmuster. Wiederholen Sie das Entsperrungsmuster Späterer Aufruf: Hauptmenü > Verwaltung> Benutzerkonten > Benutzer > Bearbeiten 20 von 71...

  • Seite 21: Automatisches Firmware-Update

    Im dritten Schritt legen Sie die Sicherheitsfragen und –antworten fest (optional). Für den Fall, dass Sie einmal Ihr Passwort für admin vergessen, gibt es zwei Möglichkeiten, das Passwort zurückzusetzen.  An die angegebene E-Mail-Adresse wird eine E-Mail mit einem Sicherheits-Code geschickt.

  • Seite 22: Grundeinstellungen

    5.2.5 Grundeinstellungen Sie können hier diverse Grundeinstellungen vornehmen. Späterer Aufruf: Hauptmenü > Verwaltung> System > Grundeinstellungen > Grundeinstellungen 22 von 71...
  • Seite 23 Parameter Gerät Vergeben Sie einen Namen für den Rekorder, der z.B. den Standort beinhaltet. Der Gerätename wird auch als Verzeichnisname bei der Datensicherung verwendet. Gerät Nr. Falls verschiedene Rekorder im Netzwerk eingebunden sind, kann hier eine eindeutige Nummer für den Rekorder vergeben werden.

  • Seite 24: Datum & Zeit

    5.2.6 Datum & Zeit Sie können hier Angaben zum Zeit- und Datumsformat, zur Sommerzeitumstellung und zum automatischen Zeitabgleich durch einen Zeitserver machen. Späterer Aufruf: Hauptmenü > Verwaltung> System > Grundeinstellungen > Datum & Zeit 24 von 71...
  • Seite 25 Parameter Systemzeit Sie können Datum und Uhrzeit auch manuell eingeben, wenn Sie keinen NTP-Server verwenden. Systemzone Stellen Sie die gültige Zeitzone ein. In den deutschsprachigen Ländern verwenden Sie die Voreinstellung (UTC+01:00). Speichern Sie anschließend die Einstellung. Datumsformat Stellen Sie das gewünschte Datumsformat ein, z. B. TTMMJJJJ Trennzeichen Stellen Sie das gewünschte Trennzeichen ein, z.
  • Seite 26 5.2.7 Urlaub Sie können eine Liste mit Urlaubs- und Feiertagen erstellen. Später können Sie für die Urlaubs- und Feiertage angeben, in welchen Zeitabschnitten Aufnahmen und Schnappschüsse stattfinden sollen. Diese Einstellungen nehmen Sie im Zeitplan vor. Späterer Aufruf: Hauptmenü > Verwaltung> System > Grundeinstellungen > Urlaub 26 von 71...
  • Seite 27 Fügen Sie wie folgt einen Urlaubs- oder Feiertagstermin ein: Urlaub hinzufügen. 1. Klicken Sie auf die Schaltfläche  Es öffnet sich das folgende Fenster: 2. Geben Sie die Parameter ein. 3. Klicken Sie auf die Schaltfläche Hinzufügen.  Es öffnet sich wieder das Fenster mit der Urlaubsliste. 4.

  • Seite 28: Netzwerkeinstellungen Bearbeiten

    5.2.8 TCP/IP Sie können die Netzwerkeinstellungen Ihres Rekorders manuell festlegen oder Sie verwenden DHCP. Parameter IP-Version Wenn Sie den Rekorder in ihr Netzwerk einbinden wollen, verwenden Sie die gleiche Protokollversion. Wenn Sie den Rekorder in einem eigenen Netzwerk betreiben, können Sie in der Regel IPv4 verwenden.
  • Seite 29 Parameter DHCP Die Netzwerkeinstellungen werden automatisch vorgenommen. Wird DHCP aktiviert, können keine Netzwerkeinstellungen vorgenommen werden. IP-Adresse Prüfen Sie, ob die IP-Adresse in ihrem Netzwerk noch frei ist, in dem Sie auf die Schaltfläche Test klicken. Subnetzmaske Die Subnetzmaske wird nur angezeigt, wenn Sie Ipv4 als Protokollversion angegeben haben.

  • Seite 30: Kamera-Registrierung

    Offline: Keine Verbindung zum Internet Online: Verbindung zum Internet Späterer Aufruf: Hauptmenü > Verwaltung> Netzwerk > P2P-Einstellungen 5.2.10 Kamera-Registrierung Sie können auswählen, welche im Netzwerk vorhandenen Kameras für die Anzeige registriert werden sollen. Sie können maximal 16 Kanälen (D1 bis D16) eine Kamera zuordnen und deren Netzwerkeinstellungen ändern.
  • Seite 31 Anzeigeparameter im Auswahlbereich A Status Status des Netzwerkgeräts Grünes Symbol: Kamera ist bereit. Rotes Symbol: Kamera ist nicht aktiv IP-Adresse Aktuell zugewiesene IP-Adresse des Geräts Hersteller Verwendetes Kommunikationsprotokoll: Private (luna-Produkte) Onvif Andere Hersteller Gerätebezeichnung MAC-Adresse Einmalige Hardware-Adresse des Netzwerkgeräts Port Aktuell eingestellter TCP-Port des Geräts Gerät Gerätebezeichnung...
  • Seite 32 Funktionen im Auswahlbereich A Gerät suchen Sollte die Liste der verfügbaren Netzwerkgeräte leer oder nicht aktuell sein, dann wird die Liste mit einem Klick auf die Gerät suchen Schaltfläche aktualisiert. Um die Filterfunktionen verwenden zu können, müssen Sie zuerst diese Funktion ausführen.
  • Seite 33 Anzeigeparameter in der Liste für registrierte Geräte Kanal (K) Kanal, der der Kamera zugeordnet ist (D1 – D16) Status Hier wird der Status der Kamera angezeigt. Grünes Symbol: Kamera ist bereit. Rotes Symbol: Kamera ist nicht aktiv IP-Adresse Aktuell zugewiesene IP-Adresse der Kamera Port Aktuell eingestellter TCP-Port für die Kamera Gerät...
  • Seite 34 5.2.11 Zeitplan Video Sie können für jede Art der Videoaufzeichnung festlegen, in welchem Zeitraum eines Wochen- oder Urlaubstages die Videoaufzeichnung stattfinden darf. Die Art der Videoaufzeichnung kann wie folgt sein:  Dauerhaft  Bei einem Bewegungsereignis  Bei einem Alarm ...
  • Seite 35 Parameter Kanal Die Einstellungen werden für den gewählten Kanal (Kamera) vorgenommen. Voralarm Der Rekorder kann vor Eintreffen eines Ereignisses bis zu 30 s aufzeichnen. Die Voraufzeichnung wird automatisch vor die eigentliche Aufzeichnung gesetzt. Eine Voraufzeichnung ist nur beim Haupt-Stream möglich. Offline Download Falls die Netzwerkverbindung ausfällt, kann die Videoaufzeichnung auf der SD-Karte der Kamera fortgesetzt...
  • Seite 36 Es gibt zwei Möglichkeiten, wie Zeiträume festgelegt werden können: Durch Markieren mit der Maus auf dem Zeitstrahl  In vielen Fällen die einfachste und schnellste Methode Durch Eingabe der Zeiträume in einem Eingabefeld  Minutengenaue Eingabe der Zeiträume möglich Zeiträume festlegen durch Markieren mit der Maus 1.
  • Seite 37 2. Geben Sie für jeden gewünschten Zeitraum die Start- und Endzeit ein. 3. Wählen Sie die Art der Videoaufzeichnung. 4. Klicken Sie auf die Schaltfläche OK. 5. Klicken Sie auf die Schaltfläche Anwenden. Bitte beachten Sie:  Einen Zeitraum können Sie löschen, in dem Sie alle Haken des gewählten Zeitraums entfernen.
  • Seite 38 Parameter Kanal Die Einstellungen werden für den gewählten Kanal (Kamera) vorgenommen. Art der Wird benötigt, um den Zeitraum durch Markieren mit der Maus Einzelbildaufzeichnung festzulegen. Geben Sie durch Setzen eines Hakens an, für welche Art der Einzelbildaufzeichnung Sie die Zeitplanung erstellen wollen: Dauerhafte Aufzeichnung ...
  • Seite 39 Zeiträume festlegen über Eingabefelder und Auswahlkästchen 1. Klicken Sie auf die Schaltfläche Es öffnet sich das folgende Fenster: 2. Geben Sie für jeden gewünschten Zeitraum die Start- und Endzeit ein. 3. Wählen Sie die Art der Einzelbildaufzeichnung. 4. Klicken Sie auf die Schaltfläche OK. 5.

  • Seite 40: Bedienung Des Rekorders

    3. Wählen Sie im Kontextmenü den Eintrag 16er Ansicht. 4. Bewegen Sie den Mauszeiger im Bereich des gewünschten Kanals in Richtung lunaIP.  In der Mitte erscheint ein Plus-Symbol. 5. Klicken Sie auf das Plus-Symbol.  Es öffnet sich das folgende Fenster: Gerät...

  • Seite 41: Anzahl Und Aufteilung Der Kamerabilder Festlegen

     Das Fenster zeigt die Liste der verfügbaren Geräte. 7. Markieren Sie die Kamera, die Sie mit den Kanal verbinden möchten. 8. Klicken Sie auf die Schaltfläche Hinzufügen.  Sie haben die Kamera mit dem gewünschten Kanal verbunden und können das Fenster mit einem Rechtsklick schließen.
  • Seite 42 4-Bild-Live-Ansicht 42 von 71...

  • Seite 43: Reihenfolge Der Kamerabilder In Der Live-Ansicht Ändern

    6.1.3 Reihenfolge der Kamerabilder in der Live-Ansicht ändern Sie können die Reihenfolge der Kamerabilder in der Mehrbild-Live-Ansicht ändern. 1. Stellen Sie sicher, dass Sie sich in der Live-Ansicht befinden. 2. Klicken Sie mit der rechten Maustaste in die Live-Ansicht.  Es öffnet sich das Kontextmenü. 3.
  • Seite 44 Folgende Funktionen können damit ausgelöst werden:  Wiedergabe der letzten 5 bis 60 Minuten der Aufzeichnung  Digitaler Zoom  Sofortige Aufzeichnung auf einen USB-Stick  Schnappschuss auf USB-Stick speichern  Sprechverbindung herstellen  Stream wechseln 44 von 71...

  • Seite 45: Erweiterte Symbolleiste

    6.1.6 Erweiterte Symbolleiste Die erweiterte Symbolleiste wird nur angezeigt, wenn sie unter Verwaltung > System > Grundeinstellung > Grundeinstellung > Navigationsleiste aktiviert wurde. Über die erweiterte Symbolleiste lassen sich einige wichtige Funktionen und Einstellungen schnell erreichen. Sobald Sie in der Live-Ansicht auf ein Kamerabild klicken, erscheint die erweiterte Symbolleiste am unteren Bildschirmrand.
  • Seite 46 Linksklick Mit einem einfachen Linksklick können Sie  den Cursor in einem Eingabefeld aktivieren und die Bildschirmtastatur einblenden.  den Haken in einem Auswahlkästchen setzen oder entfernen.  ein Pulldown-Menü aufklappen.  einen Eintrag in einem Menü oder einer Liste auswählen. ...

  • Seite 47: Funktionen Und Einstellungen Über Das Kontextmenü Aufrufen

    Funktionen und Einstellungen über das Kontextmenü aufrufen Ausgangspunkt für den Aufruf von Funktionen und Einstellungen ist die Live-Ansicht. Mit einem Rechtsklick auf die Live-Ansicht öffnet sich das Kontextmenü. Kontextmenü Wichtige Funktionen und Einstellungen können direkt im Kontextmenü aufgerufen werden. Wählen Sie das Hauptmenü, um alle Einstellungen des Rekorders zu bearbeiten. Hauptmenü...

  • Seite 48: Bewegbare Kamera Steuern

    Bewegbare Kamera steuern 6.4.1 PTZ-Kamera steuern und konfigurieren Sie können im Standard-PTZ-Bedienfeld die aktive PTZ-Kamera schwenken, neigen, die Brennweite verändern und weitere Parameter einstellen. Im erweiterten PTZ-Bedienfeld können Sie Bewegungsabläufe festlegen und durch Ausführen der Funktion testen. Standard-PTZ-Bedienfeld 1. Stellen Sie sicher, dass Sie sich in der Live-Ansicht befinden. 2.
  • Seite 49 Funktionen Die Richtungssteuerung bewegt die Kamera in alle Richtungen, horizontal nach links und rechts, vertikal nach oben und unten oder eine Kombination aus beiden Richtungen (z.B. nach oben rechts). Richtungssteuerung Mit dieser Funktion kann schnell ein bestimmter Bildausschnitt angesteuert werden. Dabei gibt es 2 Möglichkeiten: Bildpunkt ansteuern 1.
  • Seite 50 Erweitertes PTZ-Bedienfeld 1. Stellen Sie sicher, dass Sie sich in der Live-Ansicht befinden. 2. Klicken Sie mit der rechten Maustaste in die Live-Ansicht der gewünschten Kamera.  Es öffnet sich das Kontextmenü. 3. Wählen Sie den Menüpunkt Steuerung.  Es öffnet sich das Standard-PTZ-Bedienfeld. 4.
  • Seite 51 Funktionen Mit der Aux-Funktion können spezielle Funktionen an der Kamera aktiviert werden, sofern die Kamera diese Funktionen unterstützt. Wahlweise kann eine zusätzliche Lichtquelle oder ein Scheibenwischer ein- oder ausgeschaltet werden. Blendet das Menü der PTZ-Kamera links oben im Kamerabild ein. Zur besseren Lesbarkeit empfiehlt es sich, das Kamerabild im Vollbildmodus anzuzeigen.
  • Seite 52 Startet den Kameraschwenk. Stellen Sie sicher, dass im erweiterten Bedienfeld die Nummer 1 eingetragen ist. Erneutes Klicken auf das Symbol beendet den Kameraschwenk. Die Kamera dreht sich horizontal so lange, bis Sie nochmals auf das Symbol klicken. Derzeit ohne Funktion Reset Öffnet das Fenster mit den PTZ-Einstellungen.
  • Seite 53 Festgelegter Rundgang (Tour) Bei bestimmten Ereignissen kann automatisch ein vorher festgelegter Kamera-Rundgang angesteuert werden. Alle 10 Sekunden wird eine festgelegte Kameraposition angesteuert. Es lassen sich mehrere Kamera- Rundgänge festlegen, die durch ihre Rundgang-Nummer gekennzeichnet sind. Um einen Rundgang festzulegen, müssen Sie zuvor die Kamerapositionen festlegen, die auf dem Rundgang angesteuert werden sollen.
  • Seite 54 Aufgezeichneter Rundgang (Pattern) Bei bestimmten Ereignissen kann automatisch ein vorher aufgezeichneter Kamera-Rundgang angesteuert werden. Es lassen sich mehrere Kamera- Rundgänge festlegen, die durch ihre Rundgang-Nummer (Pattern) gekennzeichnet sind. Um einen Rundgang aufzuzeichnen, legen Sie den Weg mit Hilfe der Richtungssteuerung fest. Zoomfaktor, Fokus und Blende können vorab im PTZ-Bedienfeld eingestellt werden.

  • Seite 55: Brennweite Und Fokus Der Kamera Einstellen

    Grenzen des Kameraschwenks festlegen Sie können die linke und rechte Grenze bei einem Kameraschwenk festlegen. Endpunkte 1. Stellen Sie sicher, dass die Nummer im erweiterten Bedienfeld auf 1 gesetzt ist. 2. Bewegen Sie die Kamera mit Hilfe der Richtungssteuerung an die linke Position.

  • Seite 56: Kamerabilder Digital Zoomen

    Parameter Zoom Verändert die Brennweite vom Weitwinkelbereich bis in den Telebereich. Verwenden Sie zum Einstellen der Brennweite die – Schaltflächen oder den Schieberegler. Fokus Die Einstellung der Schärfe kann manuell vorgenommen werden, hilfreich, wenn der Autofokus nicht auf das gewünschte Objekt scharfstellen kann.

  • Seite 57: Bild Mit Der Maus Zoomen

    6.5.2 Bild mit der Maus zoomen Sie können das Bild schnell mit dem Mausrad vergrößern oder verkleinern. 1. Stellen Sie sicher, dass Sie sich in der Live-Ansicht befinden. 2. Rufen Sie das Symbolmenü auf. 3. Stellen Sie sicher, dass das Zoom-Symbol mit einem + in der Lupe dargestellt wird, andernfalls klicken Sie auf das Symbol 4.

  • Seite 58: Suchkriterien Angeben

    Wiedergabeoptionen Auswahl Zeitabschnitt für Datensicherung Zeitleiste Auswahl Zeitbereich 6.6.1.2 Suchkriterien angeben Sie können die Wiedergabe der Aufzeichnungen nach bestimmten Kriterien einschränken. Wählen Sie die Kanäle und Streams aus, die bei der Suche oder Wiedergabe der Aufzeichnungen berücksichtigt werden sollen. Wählen Sie den Tag aus, der bei der Suche oder Wiedergabe der Aufzeichnungen berücksichtigt werden soll.

  • Seite 59: Die Zeitleiste

    6.6.1.3 Die Zeitleiste Jeder Kanal wird in einer Zeile dargestellt. Die Zeitleiste ermöglicht die Wiedergabe von Aufzeichnungen. Je nach Art der Aufzeichnung werden die Daten farblich unterschiedlich dargestellt ( ). Der Zeitstrahl wird eingeblendet, sobald Sie einen Kanal ausgewählt haben. Standardmäßig wird ein Zeitbereich von 24 Stunden dargestellt.
  • Seite 60 Wiedergabeoptionen im Einzelnen Klicken Sie mit der Maus an die gewünschte Position. Der Positionszeiger wird gesetzt und die Wiedergabe beginnt sofort. Sie können den Positionszeiger jederzeit an eine andere Position setzen. Starten Sie die Wiedergabe oder setzen Sie sie nach vorheriger Unterbrechung fort.
  • Seite 61 Sie können sich die Liste der Markierungen ansehen und ab der gewünschten Markierung die Wiedergabe starten. Voraussetzungen: Es werden aktuell keine Aufzeichnungen wiedergegeben. Es wurde nur ein Kanal ausgewählt. 1. Öffnen Sie mit einem Klick auf die Schaltfläche die Liste der Markierungen.
  • Seite 62 Ruft den Markierungs-Manager auf. Sie können  nach Markierungen suchen  die Benennung der Markierungen ändern,  Markierungen löschen. Suchfunktion Liste der Markierungen M-M schließen Benennung der Markierung ändern Führen Sie einen Doppelklick auf den gewünschten Eintrag in der Liste aus und ändern die Benennung. Markierung löschen Setzen Sie einen Haken vor jede zu löschende Markierung und klicken danach auf die Schaltfläche Löschen.
  • Seite 63 Die Dateiliste enthält einzelne Aufzeichnungs- Aufzeichnungsabschnitt abschnitte, die sich im wiedergeben Auslöser unterscheiden. Führen Sie einen Doppelklick Als Auslöser gilt: auf den gewünschten Eintrag in der Liste aus.  Permanente Aufzeichnung  Die Wiedergabe wird  Bewegungsereignis gestartet.  Alarmereignis Aufzeichnungsabschnitte vor Voraussetzung: Löschaktionen schützen...

  • Seite 64: Abschnitt Aus Zeitleiste Auf Externes Speichermedium Sichern

    6.6.1.5 Abschnitt aus Zeitleiste auf externes Speichermedium sichern Sie können einen Zeitabschnitt auf der Zeitleiste festlegen, den Sie anschließend auf ein externes USB-Speichermedium sichern. 1. Starten Sie die Wiedergabe der gewünschten Aufzeichnung. 2. Wählen Sie einen geeigneten Zeitbereich. 3. Setzen Sie den Positionszeiger an den Anfang des gewünschten Zeitabschnitts. 4.

  • Seite 65: Aufzeichnungen Auf Externes Speichermedium Sichern

    Aufzeichnungen auf externes Speichermedium sichern 6.7.1 Vorhandene Aufzeichnungen sichern Sie können vorhandene Aufzeichnungen nach bestimmten Filterkriterien auf ein anderes USB-Speichermedium sichern. Auswahlliste Aufruf: Hauptmenü > Sicherung Parameter Pfad Der Pfad der Backup-Datei ist vorgegeben und sollte nicht geändert werden Typ ist ein Filterkriterium. Wählen Sie die Art der Aufzeichnung. Mögliche Arten der Aufzeichnung sind: ...

  • Seite 66: Liveaufzeichnungen Sichern

    Funktionen Suche Fügt die Aufzeichnungen gemäß Filterkriterien der Auswahlliste hinzu. Sie können die Filterkriterien ändern und weitere Aufzeichnungen hinzufügen. Löschen Entfernt alle Einträge aus der Auswahlliste. Die Aufzeichnungen werden dadurch nicht gelöscht. Sicherung Startet die Sicherung der Aufzeichnungen, wenn es Einträge in der Auswahlliste gibt.

  • Seite 67: Schnappschuss Sichern

    6.7.3 Schnappschuss sichern Sie können über die Live-Ansicht für den ausgewählten Kanal sofort einen Schnappschuss auf einen USB-Stick sichern. 1. Stellen Sie sicher, dass Sie sich in der Live-Ansicht befinden. 2. Rufen Sie das Symbolmenü auf. 3. Klicken Sie auf den Menüpunkt ...

  • Seite 68: Rekorder Herunterfahren, Neustarten Und Benutzer Abmelden

    6.10 Rekorder herunterfahren, neustarten und Benutzer abmelden 1. Stellen Sie sicher, dass Sie sich in der Live-Ansicht befinden. 2. Klicken Sie mit der rechten Maustaste auf den Bildschirm.  Es öffnet sich das Kontextmenü. 3. Wählen Sie den Eintrag Hauptmenü. 4.

  • Seite 69: Entsorgung

    7 Entsorgung Elektronische Geräte gehören nicht in den Hausmüll. Entsorgen sie die Geräte nach ihrer Lebenszeit umweltgerecht über eine örtliche Sammelstelle für gebrauchte elektrische und elektronische Altgeräte. Weitere Informationen zum Recycling erhalten Sie von Ihrer Kommune oder den kommunalen Entsorgungsbetrieben. 69 von 71...

  • Seite 70: Technische Daten

    8 Technische Daten Betriebssystem Embedded Linux Anzahl IP-Kameras 1 ~ 16 Unterstützte Hersteller lunaIP, -NVR, -DVR, diverse Videoausgang je 1 x HDMI / VGA (synchron) Auflösung bis 12 MP (Aufnahme) Kompressionsverfahren H.265, H.264, Smart H.265+, H.264+, MJPEG Bewegungserkennung ja, einstellbar Videoanalyse (IVS) unterstützt...
  • Seite 71 Netzwerk 1 x 10/100/1000 Mbps (RJ45), 16 x PoE Netzwerk-Protokolle HTTP, TCP/IP, UPNP, RTSP, UDP, SMTP, NTP, DHCP, DNS, IP Filter, PPPOE, DDNS, FTP, Alarm Server ONVIF Zugriffsschutz Benutzerverwaltung mit Passwort Datenexport auf HDD, USB, Netzwerk Speicher max. 2 x SATA (je bis 10 TB) Fernkonfiguration Internet Explorer, CMS Bauart...
