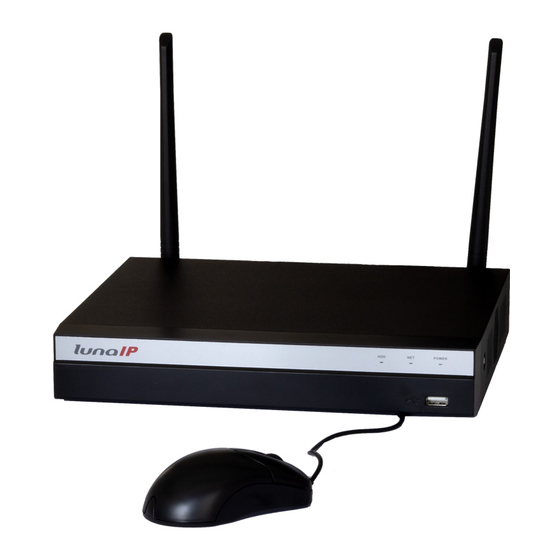

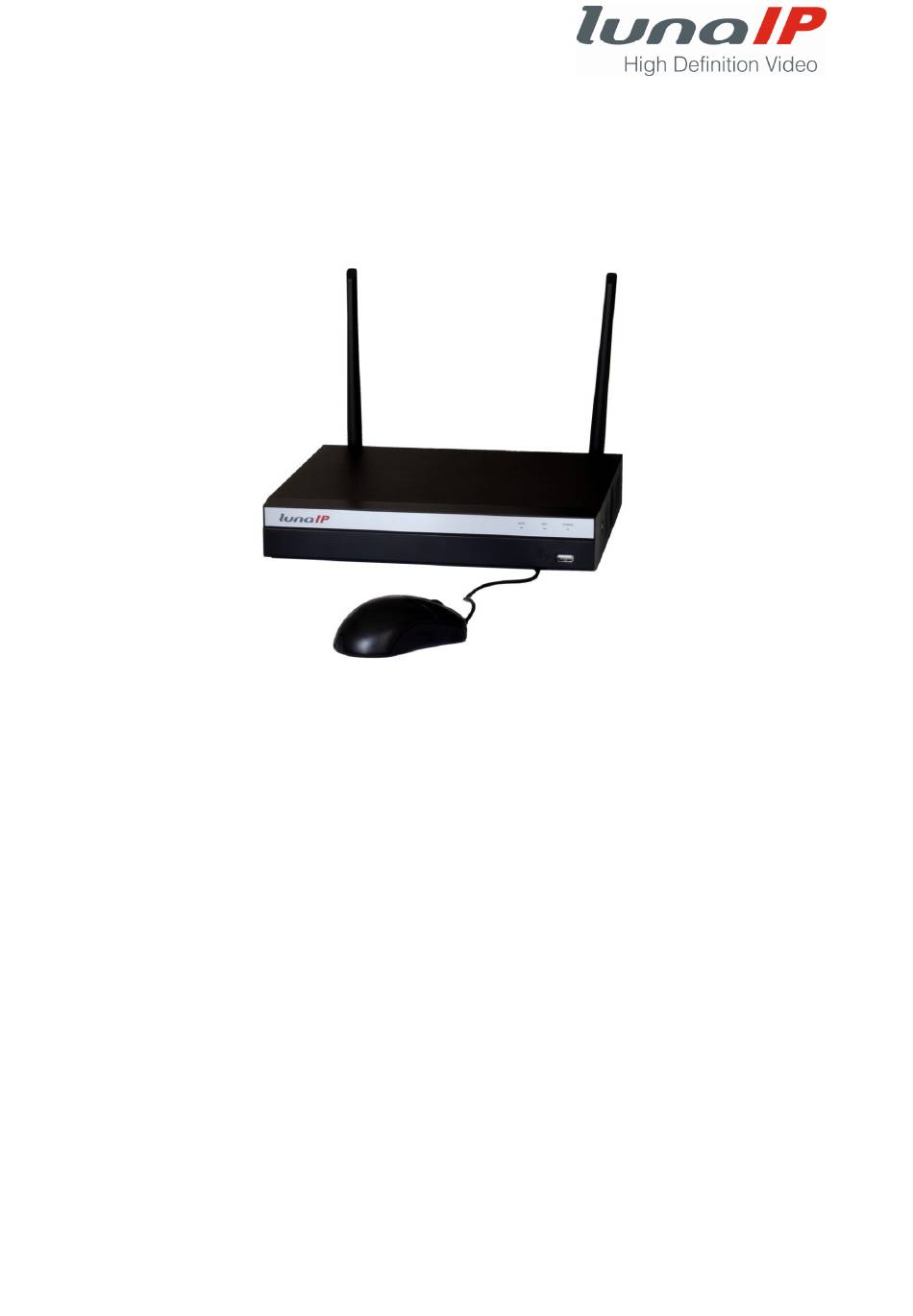

Seite 1 Bedienungsanleitung CCTV-Rekorder L-IPR-5104-W (im Folgenden Rekorder genannt) Sprache: Deutsch Firmware Version: 2.0.75-1 Version: V3.216.10N7001.0 18.02.2020 Datum: 25.02.2019 Datum Wenn Sie die Bedienungsanleitung in digitaler Form erhalten Lesen Sie unbedingt vollständig die haben, drucken Sie das Dokument aus und heften es ab.
Seite 2: Urheberrecht
Impressum Urheberrecht Alle Rechte an dieser Anleitung liegen bei der ITS GmbH. Diese Bedienungsanleitung darf nicht ohne schriftliche Genehmigung des Herstellers vervielfältigt, übertragen oder übersetzt werden. Wettbewerbern, dürfen Informationen aus der Anleitung nicht mitgeteilt oder zugänglich gemacht werden. Hersteller- und Kundendienstadresse ITS GmbH Feldstraße 97d 33609 Bielefeld...
Seite 3: Inhaltsverzeichnis
Aufstellungsort und Betriebsumgebung ..............9 Rekorder außer Betrieb nehmen ................10 Installations- und Reparaturarbeiten ..............10 Verpflichtende Maßnahmen zur Internetsicherheit ..........10 Empfohlene Maßnahmen zur Netzwerksicherheit ..........10 2 Der CCTV-Rekorder L-IPR-5104-W................12 3 Gerätebeschreibung .....................13 Lieferumfang ......................16 4 Benutzerhinweise ......................18 Inhalt ........................18 Zielgruppen ......................18 Auszeichnungen im Text ..................18...
Seite 4 5.5.1 Vorhandene Aufzeichnungen sichern ............45 5.5.2 Liveaufzeichnungen sichern ................47 5.5.3 Schnappschuss sichern ................48 Stream wechseln ....................48 Die letzten Minuten wiedergeben ................48 Rekorder herunterfahren, neustarten und Benutzer abmelden .......49 6 Inbetriebnahme und Ersteinrichtung ................50 Inbetriebnahme ......................50 Ersteinrichtung .......................50 7 Einstellungen ........................55 Kamera ........................56 7.1.1 Kameras der Live-Ansicht hinzufügen ............56 7.1.1.1 Rekorder einbinden und eine Kamera auswählen ......56...
Seite 5 7.3.3 Sabotage erkennen ................... 100 7.3.4 Alarm einer IP-Kamera erkennen .............. 102 7.3.5 Zeiträume für Ereigniserkennung festlegen ..........105 7.3.6 Verlust der Netzwerkverbindung erkennen ..........107 7.3.7 Abweichungen vom Normalzustand erkennen .......... 109 7.3.7.1 Festplattenereignisse erkennen........... 109 7.3.7.2 Netzwerkereignisse erkennen ............. 111 7.3.7.3 Benutzerereignisse erkennen ............
Seite 6 7.5.5.3 Systemwartung ................153 7.5.6 Automatischen Neustart aktivieren ............154 7.5.7 Systemkonfiguration exportieren und importieren ........155 7.5.8 Auf Werkseinstellung zurücksetzen ............157 7.5.9 Firmware-Upgrade durchführen ..............158 8 Informationen zum Rekorder ..................160 Systeminformationen ................... 160 8.1.1 Festplattenzustand..................160 8.1.2 Aufzeichnungszeiten .................
Seite 7 9.2.1.1 Rekorder einbinden und Kamera auswählen....... 191 9.2.1.2 Netzwerkkameras auswählen ............193 9.2.1.3 Netzwerkeinstellungen und Zugangsdaten ändern ...... 196 9.2.1.4 Kommunikationsprotokoll ändern ..........197 9.2.1.5 Firmware aktualisieren ..............199 9.2.1.6 Bildeinstellungen und automatische Korrekturen ......200 9.2.1.7 Kodierung von Bild und Ton ............204 9.2.1.8 Qualität und Aufzeichnungsintervall für Einzelbilder bearbeiten...
Seite 8 9.2.5.1 Allgemeine Geräteeinstellungen ..........251 9.2.5.1.1 Rekorder-Basiseinstellungen ........251 9.2.5.1.2 Datums- und Zeiteinstellungen ........252 9.2.5.1.3 Urlaubs- und Feiertagsliste erstellen ......253 9.2.5.2 Anzeige ..................254 9.2.5.2.1 Grafische Benutzeroberfläche einstellen ....254 9.2.5.2.2 Live-Tour ..............255 9.2.5.3 Audio-Dateien ................256 9.2.5.3.1 Audio-Dateien in den Rekorder laden ......
Seite 9: Sicherheit
1 Sicherheit Beachten Sie alle folgenden Sicherheitshinweise. Bestimmungsgemäße Verwendung Verwenden Sie den Rekorder nur für den Zweck, für den er entwickelt wurde. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Der Rekorder darf nur für folgenden Zweck verwendet werden:  Der Rekorder dient in Kombination mit angeschlossenen Videoüberwachungskameras und Monitoren zur Überwachung von Objekten.
Seite 10: Rekorder Außer Betrieb Nehmen
Rekorder außer Betrieb nehmen Nehmen Sie den Rekorder umgehend außer Betrieb (Netzstecker ziehen), wenn  Flüssigkeiten oder leitfähige Gegenstände in den Rekorder gelangt sind.  Sie einen ungewöhnlichen Geruch oder Rauchentwicklung am Rekorder feststellen. Installations- und Reparaturarbeiten  Ziehen Sie vor dem Öffnen des Gehäuses stets den Netzstecker ab. ...
Seite 11  ONVIF-Passwort ändern Wenn man bei älterer IP-Kamera-Firmware die Zugangsdaten des Systems ändert, dann wird das ONVIF-Passwort nicht geändert. Bringen Sie die Firmware der Kamera auf den aktuellsten Stand oder ändern Sie selber das ONVIF-Passwort.  Nur benötigte Ports weiterleiten Leiten Sie nur diejenigen HTTP- und TCP-Ports weiter, die Sie benutzen.
Seite 12: Der Cctv-Rekorder L-Ipr-5104-W
2 Der CCTV-Rekorder L-IPR-5104-W Der L-IPR-5104-W ist ein leistungsstarker Netzwerkrekorder mit eigenem Monitorausgang (HDMI und VGA). Bis zu 4 IP-Kameras können über Netzwerk oder WLAN eingebunden werden. Das Gerät kann eine Datenrate von 80 MBit/s verarbeiten und somit FullHD in Echtzeit aufzeichnen.
Seite 13: Gerätebeschreibung
3 Gerätebeschreibung Abb. 1: Vorderansicht L-IPR-5104-W (Abbildung ähnlich) 13 von 274...
Seite 14 Pos. Bezeichnung Funktion HDD-Statusanzeige Die LED leuchtet in folgenden Fällen rot:  Eine HDD ist nicht angeschlossen  Die HDD ist defekt  Die HDD ist nicht formatiert oder initialisiert. Stromversorgungsanzeige Die LED leuchtet rot, wenn eine korrekte Stromversorgung angeschlossen ist. Netzwerk-Statusanzeige Die LED leuchtet in folgenden Fällen rot:...
Seite 15 Abb. 2: Rückseite L-IPR-5104-W 15 von 274...
Seite 16: Lieferumfang
Pos. Schnittstellen Anschluss/Taste Funktion Beschriftung Stromversorgung DC IN Stromversorgungsanschluss Eingang: 12 V DC / 2 A 10/100 Mbit/s Netzwerkanschluss Netzwerkanschluss. Verbindet den Rekorder mit einem Switch. Anschluss einer Maus, eines USB- USB-Anschluss Speichergeräts usw. Verbindet den Rekorder mit HDMI-Anschluss, Version HDMI einem Monitor, der einen HDMI- Eingang besitzt.
Seite 17 Position Anzahl Bezeichnung Maus Selbstklebende Gehäusefüße Schrauben zur Befestigung der Festplatte Datenkabel für SATA-Festplatte Stromkabel für SATA-Festplatte Netzwerkkabel Stromkabel für Netzteil Netzteil, 48 V DC Rekorder L-IPR-5104-W Schnellstartanleitung CD mit Management Software lunaCMS und diversen Tools 17 von 274...
Seite 18: Benutzerhinweise
4 Benutzerhinweise Inhalt Diese Bedienungsanleitung enthält wichtige Hinweise für eine sinnvolle Konfiguration des Rekorders und der angeschlossenen Kameras. Sie erfahren, wie Sie Ihre Aufzeichnungen auswerten und sichern können. Voraussetzung für eine effektive Aufzeichnung und Auswertung ist die Beachtung der Beschreibungen und Handlungsanweisungen dieser Bedienungsanleitung. Lesen Sie mindestens die Kapitel 1 Sicherheit, 4 Benutzerhinweise Inbetriebnahme und...
Seite 19: Haftungsbeschränkungen
Haftungsbeschränkungen Der Hersteller übernimmt keine Haftung für Schäden, die dadurch aufgetreten sind, weil:  diese Bedienungsanleitung nicht beachtet wurde,  der Rekorder nicht bestimmungsgemäß eingesetzt wurde,  die Sicherheitshinweise missachtet wurden,  nicht zulässige Umbauten oder technische Veränderungen am Rekorder vorgenommen wurden, ...
Seite 20: Mit Dem Rekorder Arbeiten
5 Mit dem Rekorder arbeiten Die lokale Rekorderoberfläche Live-Ansicht Nach dem Hochfahren des Rekorders erscheint die Live-Ansicht. Je nach Voreinstellung erscheint eine 1-Bild-Live-Ansicht oder eine 4-Bild-Live-Ansicht. Die Live-Ansicht ist der Ausgangspunkt für alle weiteren Aktionen. 4-Bild-Live-Ansicht Indikatoren in der Live-Ansicht In jedem Kamerabild werden links unten je nach Situation unterschiedliche Indikatoren in Form von Symbolen angezeigt.
Seite 21: Das Bedienkonzept
Symbolmenü Wenn Sie die Maus an den oberen mittleren Rand eines Kamerabildes bewegen, erscheint ein horizontales Mausmenü. Die wählbaren Funktionen sind immer auf den aktuellen Kanal bezogen. Folgende Funktionen können damit ausgelöst werden:  Wiedergabe der letzten 5 bis 60 Minuten der Aufzeichnung ...
Seite 22 Linksklick Mit einem einfachen Linksklick  wird der Cursor in einem Eingabefeld aktiv und die Bildschirmtastatur wird eingeblendet.  wird ein Haken in einem Auswahlkästchen gesetzt oder entfernt  wird ein Pulldown-Menü aufgeklappt  wird ein Eintrag in einem Menü oder einer Liste ausgewählt ...
Seite 23: Funktionen Und Einstellungen Über Das Kontextmenü Aufrufen
Mausrad Mit dem Mausrad können Sie in der Live-Ansicht das Bild schnell mit dem Digital-Zoom vergrößern oder verkleinern. 5.1.2 Funktionen und Einstellungen über das Kontextmenü aufrufen Ausgangspunkt für den Aufruf von Funktionen und Einstellungen ist die Live-Ansicht. Mit einem Rechtsklick auf die Live-Ansicht öffnet sich das Kontextmenü. Kontextmenü...
Seite 24: Kameras Für Die Live-Ansicht Auswählen
5.1.3 Kameras für die Live-Ansicht auswählen Sie können eine Kamera für den betreffenden Kanal auswählen, die in der Live-Ansicht angezeigt wird. 2. Stellen Sie sicher, dass Sie sich in der Live-Ansicht befinden. 3. Rufen Sie das Symbolmenü für den gewünschten Kanal auf. 4.
Seite 25: Anzahl Kamerabilder In Der Live-Ansicht Ändern
5.1.4 Anzahl Kamerabilder in der Live-Ansicht ändern Sie können einstellen, ob Sie in der Live-Ansicht ein Vollbild eines bestimmten Kanals oder alle 4 Kamerabilder gleichzeitig anzeigen wollen. 1. Stellen Sie sicher, dass Sie sich in der Live-Ansicht befinden. 2. Klicken Sie mit der rechten Maustaste in die Live-Ansicht. ...
Seite 26: Reihenfolge Der Kamerabilder In Der Live-Ansicht Ändern
5.1.5 Reihenfolge der Kamerabilder in der Live-Ansicht ändern Sie können die Reihenfolge der Kamerabilder in der 4-Bild-Live-Ansicht ändern. 1. Stellen Sie sicher, dass Sie sich in der Live-Ansicht befinden. 2. Klicken Sie mit der rechten Maustaste in die Live-Ansicht.  Es öffnet sich das Kontextmenü. 3.
Seite 27  Es öffnet sich das einfache PTZ-Bedienfeld. 4. Stellen Sie die Parameter wie gewünscht ein und führen die benötigten Funktionen aus. 5. Schließen Sie das Fenster mit einem Rechtsklick. Parameter Geschwindigkeit Ändert die Schwenk- und Kippgeschwindigkeit der Kamera. Mögliche Werte liegen zwischen 1 und 8. Zoom Verändert die Brennweite vom Weitwinkelbereich bis in den Telebereich.
Seite 28 Funktionen Die Richtungssteuerung bewegt die Kamera in alle Richtungen, horizontal nach links und rechts, vertikal nach oben und unten oder eine Kombination aus beiden Richtungen (z.B. nach oben rechts). Richtungssteuerung Mit dieser Funktion kann schnell ein bestimmter Bildausschnitt angesteuert werden. Dabei gibt es 2 Möglichkeiten: Bildpunkt ansteuern 1.
Seite 29 Erweitertes PTZ-Bedienfeld 1. Stellen Sie sicher, dass Sie sich in der Live-Ansicht befinden. 2. Klicken Sie mit der rechten Maustaste in die Live-Ansicht der gewünschten Kamera.  Es öffnet sich das Kontextmenü. 3. Wählen Sie den Menüpunkt P/T/Z.  Es öffnet sich das Standard-PTZ-Bedienfeld. 4.
Seite 30 Funktionen Mit der Aux-Funktion können spezielle Funktionen an der Kamera aktiviert werden, sofern die Kamera diese Funktionen unterstützt. Wahlweise kann eine zusätzliche Lichtquelle oder ein Scheibenwischer ein- oder ausgeschaltet werden. Derzeit ohne Funktion Die Kamera bewegt sich zur festgelegten Kameraposition mit der Nummer, die im erweiterten Bedienfeld angegeben wurde.
Seite 31 Öffnet das Fenster mit den PTZ-Einstellungen. Richtungssteuerung Einstellbar sind  festgelegte Kamerapositionen  festgelegte Rundgänge  aufgezeichnete Rundgänge  Grenzen des Kameraschwenks Festgelegte Kameraposition (Preset) Bei bestimmten Ereignissen kann automatisch eine vorher festgelegte Kameraposition angesteuert werden. Es lassen sich mehrere Kamerapositionen festlegen, die durch ihre Nummer gekennzeichnet sind.
Seite 32 Festgelegter Rundgang (Tour) Bei bestimmten Ereignissen kann automatisch ein vorher festgelegter Kamera-Rundgang angesteuert werden. Alle 10 Sekunden wird eine festgelegte Kameraposition angesteuert. Es lassen sich mehrere Kamera- Rundgänge festlegen, die durch ihre Rundgang-Nummer gekennzeichnet sind. Um einen Rundgang festzulegen, müssen Sie zuvor die Kamerapositionen festlegen, die auf dem Rundgang angesteuert werden sollen.
Seite 33 Aufgezeichneter Rundgang (Pattern) Bei bestimmten Ereignissen kann automatisch ein vorher aufgezeichneter Kamera-Rundgang angesteuert werden. Es lassen sich mehrere Kamera- Rundgänge festlegen, die durch ihre Rundgang-Nummer (Pattern) gekennzeichnet sind. Um einen Rundgang aufzuzeichnen, legen Sie den Weg mit Hilfe der Richtungssteuerung fest. Zoomfaktor, Fokus und Blende können vorab im PTZ-Bedienfeld eingestellt werden.
Seite 34 Grenzen des Kameraschwenks festlegen Sie können die linke und rechte Grenze bei einem Kameraschwenk festlegen. Rahmen 1. Stellen Sie sicher, dass die Nummer im erweiterten Bedienfeld auf 1 gesetzt ist. 2. Bewegen Sie die Kamera mit Hilfe der Richtungssteuerung an die linke Position.
Seite 35: Brennweite Und Fokus Der Kamera Einstellen
5.2.2 Brennweite und Fokus der Kamera einstellen Sie können die Brennweite und den Fokus der Kamera einstellen, sofern die Kamera diese Funktion unterstützt. 1. Stellen Sie sicher, dass Sie sich in der Live-Ansicht befinden. 2. Klicken Sie mit der rechten Maustaste in die Live-Ansicht. ...
Seite 36: Kamerabilder Digital Zoomen
Parameter Zoom Verändert die Brennweite vom Weitwinkelbereich bis in den Telebereich. Verwenden Sie zum Einstellen der Brennweite die – Schaltflächen oder den Schieberegler. Focus Die Einstellung der Schärfe kann manuell vorgenommen werden, hilfreich, wenn der Autofokus nicht auf das gewünschte Objekt scharfstellen kann.
Seite 37: Bild Mit Der Maus Zoomen
5.3.2 Bild mit der Maus zoomen Sie können das Bild schnell mit dem Mausrad vergrößern oder verkleinern. 1. Stellen Sie sicher, dass Sie sich in der Live-Ansicht befinden. 2. Rufen Sie das Symbolmenü auf. 3. Stellen Sie sicher, dass das Zoom-Symbol mit einem + in der Lupe dargestellt wird, andernfalls klicken Sie auf das Symbol 4.
Seite 38: Suchkriterien Angeben
Wiedergabeoptionen Auswahl Zeitabschnitt für Datensicherung Zeitleiste Auswahl Zeitbereich 5.4.2 Suchkriterien angeben Sie können die Wiedergabe der Aufzeichnungen nach bestimmten Kriterien einschränken. Wählen Sie die Kanäle und Streams aus, die bei der Suche oder Wiedergabe der Aufzeichnungen berücksichtigt werden sollen. Wählen Sie den Tag aus, der bei der Suche oder Wiedergabe der Aufzeichnungen berücksichtigt werden soll.
Seite 39: Die Zeitleiste
5.4.3 Die Zeitleiste Jeder Kanal wird in einer Zeile dargestellt. Die Zeitleiste ermöglicht die Wiedergabe von Aufzeichnungen. Je nach Art der Aufzeichnung werden die Daten farblich unterschiedlich dargestellt ( ). Der Zeitstrahl wird eingeblendet, sobald Sie einen Kanal ausgewählt haben. Standardmäßig wird ein Zeitbereich von 24 Stunden dargestellt.
Seite 40 Wiedergabeoptionen im Einzelnen Klicken Sie mit der Maus an die gewünschte Position. Der Positionszeiger wird gesetzt und die Wiedergabe beginnt sofort. Sie können den Positionszeiger jederzeit an eine andere Position setzen. Starten Sie die Wiedergabe oder setzen Sie sie nach vorheriger Unterbrechung fort.
Seite 41 Sie können sich die Liste der Markierungen ansehen und ab der gewünschten Markierung die Wiedergabe starten. Voraussetzungen:  Es werden aktuell keine Aufzeichnungen wiedergegeben.  Es wurde nur ein Kanal ausgewählt. 1. Öffnen Sie mit einem Klick auf die Schaltfläche die Liste der Markierungen.
Seite 42 Ruft den Markierungs-Manager auf. Sie können  nach Markierungen suchen  die Benennung der Markierungen ändern,  Markierungen löschen. Suchfunktion Liste der Markierungen M-M schließen Benennung der Markierung ändern Führen Sie einen Doppelklick auf den gewünschten Eintrag in der Liste aus und ändern die Benennung. Markierung löschen Setzen Sie einen Haken vor jede zu löschende Markierung und klicken danach auf die Schaltfläche Löschen.
Seite 43 Die Dateiliste enthält einzelne Aufzeichnungs- Aufzeichnungsabschnitt abschnitte, die sich im wiedergeben Auslöser unterscheiden. Führen Sie einen Doppelklick Als Auslöser gilt: auf den gewünschten Eintrag in der Liste aus.  Permanente Aufzeichnung  Bewegungsereignis  Die Wiedergabe wird gestartet.  Alarmereignis Aufzeichnungsabschnitte vor Voraussetzung: Löschaktionen schützen...
Seite 44: Abschnitt Aus Zeitleiste Auf Externes Speichermedium Sichern
5.4.5 Abschnitt aus Zeitleiste auf externes Speichermedium sichern Sie können einen Zeitabschnitt auf der Zeitleiste festlegen, den Sie anschließend auf ein externes USB-Speichermedium sichern. 1. Starten Sie die Wiedergabe der gewünschten Aufzeichnung. 2. Wählen Sie einen geeigneten Zeitbereich. 3. Setzen Sie den Positionszeiger an den Anfang des gewünschten Zeitabschnitts. 4.
Seite 45: Aufzeichnungen Auf Externes Speichermedium Sichern
Aufzeichnungen auf externes Speichermedium sichern 5.5.1 Vorhandene Aufzeichnungen sichern Sie können vorhandene Aufzeichnungen nach bestimmten Filterkriterien auf ein anderes USB-Speichermedium sichern. Auswahlliste Aufruf: ANWENDEN > Backup 45 von 274...
Seite 46 Parameter Pfad Der Pfad der Backup-Datei ist vorgegeben und sollte nicht geändert werden Speicher benötigt Zeigt an, wie viel Speicher auf dem USB-Speichermedium benötigt wird. Typ ist ein Filterkriterium. Wählen Sie die Art der Aufzeichnung aus. Mögliche Arten der Aufzeichnung sind: ...
Seite 47: Liveaufzeichnungen Sichern
Funktionen Hinzufügen Fügt die Aufzeichnungen gemäß Filterkriterien der Auswahlliste hinzu. Sie können die Filterkriterien ändern und weitere Aufzeichnungen hinzufügen. Entfernen Entfernt alle Einträge aus der Auswahlliste. Die Aufzeichnungen werden dadurch nicht gelöscht. Start Startet das Backup der Aufzeichnungen, wenn es Einträge in der Auswahlliste gibt.
Seite 48: Schnappschuss Sichern
5.5.3 Schnappschuss sichern Sie können über die Live-Ansicht für den ausgewählten Kanal sofort einen Schnappschuss auf einen USB-Stick sichern. 1. Stellen Sie sicher, dass Sie sich in der Live-Ansicht befinden. 2. Rufen Sie das Symbolmenü auf. 3. Klicken Sie auf den Menüpunkt ...
Seite 49: Rekorder Herunterfahren, Neustarten Und Benutzer Abmelden
Rekorder herunterfahren, neustarten und Benutzer abmelden 1. Stellen Sie sicher, dass Sie sich in der Live-Ansicht befinden. 2. Klicken Sie mit der rechten Maustaste auf den Bildschirm.  Es öffnet sich das Kontextmenü. 3. Wählen Sie den Eintrag Hauptmenü. Anwenden > Herunterfahren.
Seite 50: Inbetriebnahme Und Ersteinrichtung
6 Inbetriebnahme und Ersteinrichtung Inbetriebnahme So schaffen Sie die Voraussetzungen für die Ersteinrichtung: 1. Falls der Einbau einer Festplatte notwendig sein sollte, nehmen Sie diesen zunächst vor. 2. Schließen Sie den Monitor an eine der Schnittstellen an (HDMI oder VGA). 3.
Seite 51 Die Schritte 1 bis 3 konfigurieren den Zugangsschutz: Schritt 1: Passwort für den Benutzer admin festlegen Schritt 2: Entsperrungsmuster festlegen (optional) 51 von 274...
Seite 52 Schritt 3: Sicherheitsabfragen und Antworten festlegen (optional) Für den Fall, dass Sie einmal Ihr Passwort für admin vergessen, gibt es zwei Möglichkeiten, das Passwort zurückzusetzen.  An die angegebene E-Mail-Adresse wird eine E-Mail mit einem Sicherheits-Code geschickt. Diesen Sicherheits-Code geben Sie dann beim Login-Vorgang an und können sich anschließend ein neues Passwort vergeben.
Seite 53  Weitere Hinweise zur E-Mail-Adresse finden Sie im Kapitel 7.5.4.2 Benutzer ändern.  Weitere Hinweise zu den Sicherheitsfragen finden Sie im Kapitel 7.5.4.5 Sicherheitsfragen und Antworten festlegen oder ändern. Die folgenden Schritte sind optional und können auch später im Hauptmenü unter Einstellungen konfiguriert werden.
Seite 54 1. Klicken Sie auf die Schaltfläche Gerät suchen.  Sie erhalten im Auswahlbereich A eine Liste mit den verfügbaren Kameras und Rekordern 1. Setzen Sie den Haken in der Zeile des gewünschten Rekorders. 2. Klicken Sie auf die Schaltfläche Hinzufügen. ...
Seite 55: Einstellungen
7 Einstellungen Sie können alle Einstellungen von verbundenen Kameras und dem Rekorder vornehmen. 1. Öffnen Sie mit einem Rechtsklick das Kontextmenü. 2. Wählen Sie das Hauptmenü.  Es öffnet sich das Fenster mit dem Hauptmenü. Im unteren Bereich sind die Einstellungen.
Seite 56: Kamera
Kamera 7.1.1 Kameras der Live-Ansicht hinzufügen 7.1.1.1 Rekorder einbinden und eine Kamera auswählen Sie können nicht nur Netzwerkkameras einbinden, sondern auch weitere netzwerkfähige Rekorder mit deren angeschlossenen Kameras. Maximal 4 Kanälen (D1 bis D4) können Sie eine Kamera zuordnen. Für ausgewählte Kameras können Sie die Netzwerkeinstellungen ändern.
Seite 57 1. Klicken Sie auf die Schaltfläche Gerät suchen.  Sie erhalten im Auswahlbereich A eine Liste mit den verfügbaren Kameras und Rekordern 2. Setzen Sie den Haken in der Zeile des gewünschten Rekorders. 3. Klicken Sie auf die Schaltfläche Hinzufügen. ...
Seite 58: Netzwerkkameras Auswählen
7.1.1.2 Netzwerkkameras auswählen Sie können auswählen, welche im Netzwerk vorhandenen Kameras angezeigt werden sollen. Sie können maximal 4 Kanäle auswählen (D1 bis D4). Für ausgewählte Kameras können Sie die Netzwerkeinstellungen ändern. Auswahl- Ändern- Ändern- Löschen- Schaltfläche chen käst Schaltfläche Schaltfläche Aufruf: EINSTELLUNGEN >...
Seite 59 Funktionen im Auswahlbereich A Hinzufügen Fügt die ausgewählten Kameras zur Liste der hinzugefügten Geräte hinzu. 1. Wählen Sie aus dem Auswahlbereich alle gewünschten Kameras aus, in dem Sie einen Haken im jeweiligen Auswahlkästchen setzen. 2. Klicken Sie auf die Schaltfläche Hinzufügen. Ändern Ändern Sie mit einem Klick auf die Schaltfläche die Netzwerkeinstellungen und die Zugangsdaten der Kamera...
Seite 60: Netzwerkeinstellungen Und Zugangsdaten Ändern
Anzeigeparameter in der Liste für hinzugefügte Geräte Kanal (K) Die 4 möglichen Kanäle (D1 – D4), die gleichzeitig angezeigt werden können. Kanalname Zeigt den Namen an, den Sie für den Kanal vergeben haben. Status Hier wird der Status der Kamera angezeigt. ...
Seite 61 Aufruf: EINSTELLUNGEN > Kamera > Remote > IP-Adresse ändern oder Aufruf: EINSTELLUNGEN > Kamera > Remote > 61 von 274...
Seite 62: Kommunikationsprotokoll Ändern
Parameter DHCP Die Netzwerkeinstellungen werden automatisch vorgenommen Statisch Nehmen Sie die Netzwerkeinstellungen manuell vor. Achten Sie darauf, dass IP-Adressen nicht mehrfach vergeben werden. IP-Adresse Einmalig vergebene Adresse innerhalb des Netzwerks, in dem sich die Kamera befindet. Subnetzmaske Tragen Sie hier die Subnetzmaske des Netzwerks, in dem sich die Kamera befindet, ein Standard Gateway Adresse des Routers...
Seite 63 EINSTELLUNGEN > Kamera > Remote > Aufruf: Parameter Kanal Die angezeigte Kanalnummer gibt an, für welchen Kanal Einstellungen vorgenommen werden. Bevor Sie die Kanalnummer wechseln, klicken Sie auf die Schaltfläche Anwenden. Andernfalls gehen Ihre vorgenommenen Änderungen verloren. Hersteller Ändern Sie das vorgegebene Kommunikationsprotokoll nur im Ausnahmefall.
Seite 64: Status Der Kameras Anzeigen
7.1.1.5 Status der Kameras anzeigen Zeigt den aktuellen Status der verbundenen Kameras an. Angezeigt werden Ereignisse und Alarme. EINSTELLUNGEN > Kamera > Remote > Status Aufruf: 7.1.1.6 Firmware-Version der Kameras anzeigen In der Liste der eingebundenen Kameras sehen Sie die aktuelle Firmware-Version, die Seriennummer und weitere Angaben zu jeder Kamera.
Seite 65: Firmware Aktualisieren
7.1.1.7 Firmware aktualisieren Sie können mit Hilfe einer Firmware-Datei eine Aktualisierung der Firmware vornehmen. Aufruf: EINSTELLUNGEN > Kamera > Remote > Upgrade Voraussetzung: Sie können auch mehrere Kameras aktualisieren, wenn diese alle die gleiche Firmware- Datei benötigen. Legen Sie die Firmware-Datei möglichst im Wurzelverzeichnis des USB-Sticks ab. Falls Sie mehrere unterschiedliche Firmware-Dateien verwenden müssen, dann legen Sie die Firmware-Dateien in unterschiedlichen Verzeichnissen ab und legen keine Firmware-Datei im Wurzelverzeichnis ab.
Seite 66 1. Verbinden Sie Ihren USB-Stick mit dem Rekorder.  Es öffnet sich das folgende Fenster: 2. Schließen Sie das Fenster mit einem Rechtsklick auf das Fenster. 3. Identifizieren Sie die zu aktualisierende Kamera und setzen einen Haken im passenden Auswahlkästchen. 4.
Seite 67: Farbeinstellungen Ändern
7.1.2 Farbeinstellungen ändern Sie können für jede eingebundene Kamera individuelle Farbeinstellungen für die jeweilige Umgebung vornehmen. EINSTELLUNGEN > Kamera > Kamera Aufruf: Live-Ansicht > Kontextmenü >Kamera Aufruf: 67 von 274...
Seite 68 Parameter Konfiguration Sie können für jede Kamera-Live-Ansicht 3 verschiedene Profile erstellen und nach Bedarf auswählen. Ein Profil umfasst alle Einstellungen, die Sie in diesem Fenster vornehmen können. Profil erstellen: 1. Wählen Sie die Kamera-Live-Ansicht (Kanal), für die Sie ein Profil erstellen wollen. 2.
Seite 69 Sättigung Stellen Sie die Sättigung der Kamera-Live-Ansicht ein. Je größer der Wert, desto intensiver die Farbe. Dieser Wert hat keinen Einfluss auf die allgemeine Helligkeit des gesamten Videos. Die Videofarbe kann zu stark werden, wenn der Wert zu hoch ist. Zum Einstellen der Sättigung des Monitorfensters.
Seite 70: Audio/Video-Einstellungen
BLC-Modus Sie können 3 automatische Bildkorrekturen auswählen.  Licht: Dunklere Bereiche des Bildes werden automatisch aufgehellt.  WDR: Sehr helle Bildbereiche werden in der Helligkeit reduziert und sehr dunkle Bildbereiche werden in der Helligkeit erhöht.  Möglicher Wertebereich: 0 bis 100 ...
Seite 71 Haupt-Stream Extra-Stream EINSTELLUNGEN > Kamera > Audio/Video > Kodierung Aufruf: Parameter Kanal Wählen Sie den Kanal aus, für den die Einstellungen vorgenommen werden. Code-Stream Typ Der Code-Stream Typ gibt die Art der Videoaufzeichnung wieder. Mögliche Werte sind:  Dauerhafte Aufzeichnung ...
Seite 72 Kompression Wählen Sie die gewünschte Kompression. Wurde der Code- Stream-Typ Bewegung oder Alarm gewählt, so ist die Kompression vorgegeben und nicht änderbar. Die derzeit beste Kompression ist H.265. Smart-Codec Diese Funktion dient zum Reduzieren von Bitströmen. Wenn Sie diese Funktion aktivieren, wird der Bitrate Typ automatisch auf gesetzt.
Seite 73 Einstellungen auf andere Kanäle übertragen Wenn Sie die Einstellungen für einen Kanal abgeschlossen haben, können Sie die Einstellungen auf weitere Kanäle übertragen. 1. Klicken Sie auf die Schaltfläche Kopieren.  Das folgende Fenster öffnet sich: 2. Wählen Sie die Kanäle aus, auf die die Einstellungen übertragen werden sollen. 3.
Seite 74: Einblendungen Und Privatzonenmaskierung Bearbeiten
7.1.3.2 Einblendungen und Privatzonenmaskierung bearbeiten Sie können für jeden Kanal in der Vorschauanzeige bestimmte Informationen einblenden und frei positionieren. Neben Datum und Zeit, dem Kanal und frei wählbarem Text können Sie auch Bereiche definieren, die in der Vorschauansicht geschwärzt sind. EINSTELLUNGEN >...
Seite 75 Parameter Kanal Wählen Sie den Kanal, für den die Einstellungen vorgenommen werden sollen. Zeit anzeigen Wenn aktiviert, wird Datum und Uhrzeit im Bild eingeblendet. Sie können die Position der Einblendung wie folgt ändern: 1. Klicken Sie auf die zugehörige Schaltfläche Setzen. ...
Seite 76 Verdeckter Bereich Wenn aktiviert, können pro Kanal bis zu 4 Bereiche festgelegt werden, die auf dem Bild geschwärzt werden. Sie können die Bereiche wie folgt festlegen: 1. Klicken Sie auf die Schaltflächen entsprechend der Anzahl verdeckter Bereiche, die Sie benötigen. 2.
Seite 77 Definierter Titel Wenn aktiviert, werden die frei belegbaren Texte untereinander im Bild eingeblendet. Es stehen 5 Zeilen zur Verfügung. Sie können die Position der definierten Titel wie folgt ändern: 1. Klicken Sie auf die zugehörige Schaltfläche Setzen.  Das Bild des ausgewählten Kanals wird auf Vollbildanzeige umgestellt.
Seite 78: Qualität Und Aufzeichnungsintervall Für Einzelbilder Bearbeiten
2. Wählen Sie die Kanäle aus, auf die die Einstellungen übertragen werden sollen. Anwenden 3. Beenden Sie Ihre Einstellungen mit einem Klick auf die Schaltfläche oder 7.1.3.3 Qualität und Aufzeichnungsintervall für Einzelbilder bearbeiten Sie können für jeden Kanal und für jede Ereignisart die Bildqualität und das Aufzeichnungsintervall einstellen.
Seite 79 Schnappschuss Zur Zeit ohne Funktion Kanal Geben Sie den Kanal an, für den die Einstellungen vorgenommen werden. Ereignisart Daueraufzeichnung 1. Stellen Sie für die Ereignisart Qualität (Timing) die Parameter Übertragungsintervall ein. 2. Klicken Sie auf die Schaltfläche Anwenden. 3. Stellen Sie für die Ereignisart Auslöser die Parameter Qualität...
Seite 80: Einstellungen Für Kameranamen Bearbeiten
7.1.4 Einstellungen für Kameranamen bearbeiten Sie können für jede Kamera individuelle Namen vergeben, die in der Monitorvorschau für jede Kamera-Live-Ansicht unten links angezeigt werden. Der Name einer Kamera darf aus maximal 63 Zeichen bestehen. Sie können die Kameranamen nur dann eingeben oder ändern, wenn die Kameras verbunden sind.
Seite 81: Netzwerk
Netzwerk 7.2.1 TCP/IP-Einstellungen des Rekorders bearbeiten Sie können die Netzwerk-Einstellungen des Rekorders eingeben oder bearbeiten. Netzwerkeinstellungen bearbeiten EINSTELLUNGEN > Netzwerk > TCP/IP Aufruf: Parameter IP-Version Wenn Sie den Rekorder in ihr Netzwerk einbinden wollen, verwenden Sie die gleiche Protokollversion. Wenn Sie den Rekorder in einem eigenen Netzwerk betreiben, können Sie in der Regel IPv4 verwenden.
Seite 82 Prüft, ob die gewünschte IP- Adresse noch frei ist. Aufruf: EINSTELLUNGEN > Netzwerk > TCP/IP > Parameter DHCP Die Netzwerkeinstellungen werden automatisch vorgenommen. Wird DHCP aktiviert, können keine Netzwerkeinstellungen vorgenommen werden. IP-Adresse Prüfen Sie, ob die IP-Adresse in ihrem Netzwerk noch frei ist, in dem Sie auf die Schaltfläche Test klicken.
Seite 83: Port-Einstellungen Bearbeiten
7.2.2 Port-Einstellungen bearbeiten Sie können die Standard Port-Einstellungen ändern, falls dies erforderlich sein sollte. Aufruf: EINSTELLUNGEN > Netzwerk > Verbindung Parameter Max. Verbindungen Gibt an, wie viele Benutzerverbindungen gleichzeitig stattfinden können. Maximal 128 Verbindungen gleichzeitig sind möglich. TCP Port Standard: 37777 UDP Port Standard: 37778 HTTP Port...
Seite 84: Repeater-Einstellungen Bearbeiten
7.2.3 Repeater-Einstellungen bearbeiten Die Funktion wird zurzeit nicht unterstützt. Sollte die Verlängerung der WLAN-Reichweite erforderlich sein, kann dies auf andere Weise realisiert werden. Aufruf: EINSTELLUNGEN > Netzwerk > Repeater 84 von 274...
Seite 85: Einstellungen Für Wlan-Access-Point Bearbeiten
7.2.4 Einstellungen für WLAN-Access-Point bearbeiten 7.2.4.1 Allgemeine Einstellungen bearbeiten Sie können festlegen, ob Sie die WLAN-Funktion des Rekorders verwenden wollen, um eine Verbindung zu WLAN-Kameras herstellen zu können. Sie können hier weitere Grundeinstellungen vornehmen. Aufruf: EINSTELLUNGEN > Netzwerk > WLAN AP > Allgemein 85 von 274...
Seite 86: Netzwerkeinstellungen Bearbeiten
Parameter 2,4 GHz Aktiviert den WLAN Access-Point, wenn Sie den Haken setzen SSID Der Name des WLAN-Netzwerks Verschlüsselung WPA2 PSK: Die sicherste Verschlüsselung (Standard) PSK: Veraltete Verschlüsselung mit erhöhtem Sicherheitsrisiko OPEN: Ohne Verschlüsselung, sehr unsicher, nur zu Testzwecken verwenden Passwort Verwenden Sie ein Passwort gemäß...
Seite 87: Einstellungen Für Dynamische Dns Bearbeiten
Parameter IP Adresse IP-Adresse des Access Points Subnetzmaske Subnetzmaske des Access Points Standard Gateway Standard-Gateway des Access Points Start-IP Geben Sie den Adressbereich an, aus dem DHCP automatisch IP-Adressen vergibt. End-IP 7.2.5 Einstellungen für Dynamische DNS bearbeiten Dynamisches DNS ermöglicht es, dass ein Rechner immer unter demselben Hostnamen aus dem Internet erreichbar ist, auch wenn die aktuelle IP-Adresse für den Zugreifenden unbekannt ist.
Seite 88 Aktivieren/Deaktivieren der DDNS- Funktion EINSTELLUNGEN > Netzwerk > DDNS Aufruf: Parameter Wählen Sie den DDNS aus, bei dem Sie registriert sind. DDNS Die Server-IP wird automatisch eingetragen, wenn Sie den Server IP DDNS ausgewählt haben. Tragen Sie die Domain ein, die Sie bei der Registrierung Domain angegeben haben.
Seite 89: E-Mail-Einstellungen Bearbeiten
7.2.6 E-Mail-Einstellungen bearbeiten Der Rekorder kann beim Auftreten bestimmter Ereignisse automatisch E-Mails an eine frei wählbare E-Mail-Adresse verschicken. Um das zu erreichen, werden einige Angaben zum E- Mail-Server des Absenders und weitere Angaben benötigt. Versendet eine Test-E-Mail. Falls die E-Mail ankommt, sind die Einstellungen korrekt.
Seite 90: Fernzugriff Über P2P-Dienst Aktivieren
Parameter Aktiviert oder deaktiviert die Funktion zum Versand von E-Mails bei bestimmten Ereignissen. SMTP Server SMTP-Server für den Versand von E-Mails Port Zum SMTP-Server zugehöriger Port für den Versand von E- Mails Anonym Falls Benutzername und Passwort nicht erforderlich sind, setzen Sie einen Haken.
Seite 91: Fernzugriff Über Proxy-Server
Offline: Keine Verbindung zum Internet Online: Verbindung zum Internet Aufruf: EINSTELLUNGEN > Netzwerk > P2P-Einstellungen 7.2.8 Fernzugriff über Proxy-Server Sie können über einen speziellen Proxy-Server auf den Rekorder zugreifen. Die Funktion ist nur in Sonderfällen notwendig. Sollten Sie die Funktion benötigen, wenden Sie sich bitte an den Hersteller.
Seite 92: Ereignisse Behandeln
Parameter Server IP IP-Adresse des Proxyservers Port Port des Proxyservers. Tragen Sie keinen Netzwerkstandard- Port ein. Sub-Geräte-ID Tragen Sie die Werte zusätzlich in der Proxyserversoftware ein. Ereignisse behandeln 7.3.1 Bewegung erkennen Diese Funktion wird eingesetzt, wenn ihre Kameras keine eigene Bewegungserkennung besitzen.
Seite 93 Parameter Kanal Kanal, für den die Einstellungen vorgenommen werden. Bevor Sie den Kanal wechseln, klicken Sie unbedingt auf die Schaltfläche Anwenden, ansonsten gehen ihre Einstellungen verloren. Ein gesetzter Haken aktiviert die Bewegungserkennung für den gewählten Kanal. Region (Setzen) Legt bis zu 4 Überwachungsbereiche fest, in denen die Bewegungserkennung aktiv ist (siehe unten: Überwachungsbereiche festlegen).
Seite 94 Tour Aktiviert die wechselnde Anzeige der gewählten Kanäle. Dabei wird jeder Kanal im Vollbildmodus angezeigt. Schnappschuss Aktiviert die Aufzeichnung von Einzelbildern für die gewählten Kanäle. Log aktivieren Aktiviert die Protokollierung von Bewegungs-Alarmen. Unverzüglich Wenn aktiviert, wird die ausgewählte Audio-Datei bei einem Bewegungsalarm abgespielt.
Seite 95 Legen Sie einen oder mehrere Überwachungsbereiche wie folgt fest: Setzen rechts neben Region. 1. Klicken Sie auf die Schaltfläche  Das Fenster wechselt in die Vollbildanzeige. Der erste Überwachungsbereich wird vollflächig angezeigt (rote Markierung). Falls Sie nur einen vollflächigen Überwachungsbereich benötigen, bewegen Sie die Maus an den mittleren, oberen Bildschirmrand und fahren Sie mit Schritt 6 fort.
Seite 96  Das Ergebnis sieht wie folgt aus: Hier wurden 2 einzelne Felder wieder entfernt. 4. Bewegen Sie die Maus an den mittleren, oberen Bildschirmrand.  Das Fenster mit der Bereichsauswahl wird eingeblendet. 5. Wählen Sie den Reiter für den gewünschten Überwachungsbereich. 6.
Seite 97 11. Rufen Sie das Fenster mit der Bereichsauswahl auf und stellen Sie die Parameter ein. 12. Falls Sie einen weiteren Überwachungsbereich erstellen wollen, fahren Sie fort mit Schritt 8. 13. Verlassen Sie mit einem Rechtsklick die Bereichsauswahl und kehren mit einem Rechtsklick zum Einstellungsfenster zurück.
Seite 98: Videoverlust Erkennen
7.3.2 Videoverlust erkennen Die Erkennung eines Videoverlusts funktioniert nur dann, wenn eine Analogkamera über einen anderen Rekorder verbunden und in diesen Rekorder eingebunden ist. Ein Videosignal kann durch ein durchtrenntes Kabel, eine defekte Kamera oder durch eine ausgefallene Stromversorgung ausfallen. Durch Aktivierung dieser Funktion kann auf unterschiedliche Weise auf den Verlust des Videosignals reagiert werden.
Seite 99: Zeiträume
Parameter Kanal Kanal, für den die Einstellungen vorgenommen werden. Bevor Sie den Kanal wechseln, klicken Sie unbedingt auf die Schaltfläche Anwenden, ansonsten gehen ihre Einstellungen verloren. Ein gesetzter Haken aktiviert die Videosignalverlust-Funktion für den gewählten Kanal. Abschnitt (Setzen) Hierrüber werden die Zeiträume für die Erkennung eines Videosignalverlusts festgelegt (siehe Kapitel 7.3.5 Zeiträume für Ereigniserkennung...
Seite 100: Sabotage Erkennen
Unverzüglich Wenn aktiviert, wird die ausgewählte Audio-Datei bei einem Sabotage-Ereignis abgespielt. sprechen Summer Bei gesetztem Haken gibt der Rekorder bei einem Verlust des Videosignals einen Signalton über einen eingebauten Summer aus. email senden Bei gesetztem Haken wird bei einem Verlust des Videosignals eine E-Mail verschickt.
Seite 101 Parameter Kanal Kanal, für den die Einstellungen vorgenommen werden. Bevor Sie den Kanal wechseln, klicken Sie unbedingt auf die Schaltfläche Anwenden, ansonsten gehen ihre Einstellungen verloren. Ein gesetzter Haken aktiviert die Sabotage-Funktion für den gewählten Kanal. Abschnitt (Setzen) Hierrüber werden die Zeiträume für die Erkennung einer Sabotage festgelegt (siehe Kapitel 7.3.5 Zeiträume für Ereigniserkennung...
Seite 102: Alarm Einer Ip-Kamera Erkennen
Summer Bei gesetztem Haken gibt der Rekorder bei Sabotage einen Signalton über einen eingebauten Summer aus. email senden Bei gesetztem Haken wird bei Sabotage eine E-Mail verschickt. Nachalarm Gibt die Zeit an, die die Aufzeichnung fortgesetzt wird, nachdem der Alarm beendet ist. 7.3.4 Alarm einer IP-Kamera erkennen Besitzt Ihre Kamera einen Alarm-Eingang mit einem angeschlossenen, alarmauslösenden Gerät, so kann auf unterschiedliche Weise auf den externen Alarm reagiert werden.
Seite 103 Parameter Kanal Kanal, für den die Einstellungen vorgenommen werden. Bevor Sie den Kanal wechseln, klicken Sie unbedingt auf die Schaltfläche Anwenden, ansonsten gehen ihre Einstellungen verloren. Ein gesetzter Haken aktiviert die Funktion für den gewählten Kanal. Geben Sie an, ob der Alarmkontakt bei einem Alarm normalerweise geschlossen oder geöffnet ist.
Seite 104 Schnappschuss Aktiviert die Aufzeichnung von Einzelbildern für die gewählten Kanäle. Log aktivieren Aktiviert die Protokollierung von Kamera-Alarmen. Unverzüglich Wenn aktiviert, wird die ausgewählte Audio-Datei bei einem Kamera-Alarm abgespielt. sprechen Summer Bei gesetztem Haken gibt der Rekorder bei einem Kamera- Alarm einen Signalton über einen eingebauten Summer aus. email senden Bei gesetztem Haken wird bei einem Kamera-Alarm eine E-Mail verschickt.
Seite 105: Zeiträume Für Ereigniserkennung Festlegen
7.3.5 Zeiträume für Ereigniserkennung festlegen Die Ereigniserkennung wird nur in den festgelegten Zeiträumen aktiviert. Für jeden Tag der Woche können maximal 6 Zeiträume festgelegt werden. Es gibt zwei Möglichkeiten, wie Zeiträume festgelegt werden können:  Durch Markieren mit der Maus auf dem Zeitstrahl ...
Seite 106 Bearbeitungsregeln:  Markieren Sie mit gedrückter Maustaste einen Zeitraum auf dem Zeitstrahl. Der markierte Bereich wird gelb dargestellt.  Möchten Sie die Zeiträume für mehrere Wochentage gleichzeitig festlegen, klicken Sie vor jedem Wochentag auf das Symbol . Das Symbol ändert sich in .
Seite 107: Verlust Der Netzwerkverbindung Erkennen
7.3.6 Verlust der Netzwerkverbindung erkennen Bei einem Verlust der Netzwerkverbindung zwischen Rekorder und Netzwerkkamera kann ein zugehöriger Alarm ausgelöst werden. EINSTELLUNGEN > Ereignis > Alarm >-IPC Offline Aufruf: Parameter Kanal Kanal, für den die Einstellungen vorgenommen werden. Bevor Sie den Kanal wechseln, klicken Sie unbedingt auf die Schaltfläche Anwenden, ansonsten gehen ihre Einstellungen verloren.
Seite 108 PTZ aktivieren Bei Verlust der Netzwerkverbindung können auswählbare PTZ- Kameras vordefinierte Bewegungsabläufe durchführen. Jeder Bewegungsablauf wird zuvor als Voreinstellung abgespeichert 5.2.1 PTZ-Kamera steuern und (siehe Kapitel konfigurieren). 1. Setzen Sie einen Haken im Kontrollkästchen, um die PTZ- Funktion zu aktivieren. 2.
Seite 109: Abweichungen Vom Normalzustand Erkennen
7.3.7 Abweichungen vom Normalzustand erkennen 7.3.7.1 Festplattenereignisse erkennen Auf Abweichungen vom Normalzustand der Festplatte kann der Rekorder mit verschiedenen Maßnahmen reagieren. Ereignisse, auf die der Rekorder reagieren kann sind fehlende Festplatten, schwerwiegende Festplattenfehler und fehlender, freier Speicherplatz. Maßnahmen bei Eintreffen eines Ereignisses können Benachrichtigungen, akustische Signale oder Protokollierung sein.
Seite 110 Parameter Ereignis Folgende Ereignisse können verwaltet werden: Keine HDD: Die Festplatte ist defekt oder wurde ausgebaut.   HDD-Fehler: Es wurde ein schwerwiegender Festplattenfehler erkannt, der den Austausch der Festplatte erfordert. Daten können evtl. noch gesichert werden. Speicher voll: Es ist nur noch ein gewisser Anteil an freiem ...
Seite 111: Netzwerkereignisse Erkennen
7.3.7.2 Netzwerkereignisse erkennen Auf Abweichungen vom Normalzustand des Netzwerkes kann der Rekorder mit verschiedenen Maßnahmen reagieren. Ereignisse, auf die der Rekorder reagieren kann sind Hardwareprobleme von Netzwerkgeräten, sowie IP- und MAC-Adressenkonflikte. Maßnahmen bei Eintreffen eines Ereignisses können Benachrichtigungen, akustische Signale oder Protokollierung sein. Aufruf: EINSTELLUNGEN >...
Seite 112 Parameter Ereignis Folgende Ereignisse können verwaltet werden: Netzwerk getrennt: Ein Netzwerkkabel wurde abgetrennt,  eine Netzwerkkarte oder ein anderes Netzwerkgeräte ist defekt. Konflikt: Mindestens zwei Geräte im Netzwerk haben die  gleiche IP-Adresse Konflikt: Mindestens zwei Netzwerkgeräte besitzen  eine identische MAC-Adresse. Sie können für jedes der drei möglichen Ereignisse individuelle Einstellungen vornehmen.
Seite 113: Benutzerereignisse Erkennen
7.3.7.3 Benutzerereignisse erkennen Bei ungültigen Anmeldeversuchen kann der Rekorder mit unterschiedlichen Maßnahmen reagieren. Maßnahmen bei Eintreffen des Ereignisses können Benachrichtigungen, akustische Signale oder Protokollierung sein. EINSTELLUNGEN > Ereignis > Abnormalität >-Benutzer Aufruf: Parameter Ereignis Folgende Ereignisse können verwaltet werden: Login Fehler: Ein Benutzer hat sich mit falschem Passwort ...
Seite 114: Speicher
Speicher 7.4.1 Reaktion auf volle Festplatte Sie können angeben, wie der Rekorder bei einer vollen Festplatte reagieren soll. Aufruf: EINSTELLUNGEN > Speicher > Einfach Parameter HDD voll Geben Sie an, ob bei einer vollen Festplatte  die Aufzeichnung angehalten oder ...
Seite 115: Kalender
7.4.2 Kalender 7.4.2.1 Videoaufzeichnung Sie können für jede Art der Videoaufzeichnung festlegen, in welchem Zeitabschnitt die Videoaufzeichnung stattfinden darf. Die Art der Videoaufzeichnung kann wie folgt sein:  Dauerhaft  Bei einem Bewegungsereignis  Bei einem Alarm  Bei einem Bewegungsereignis und Alarm Für jeden Tag der Woche können maximal 6 Zeitabschnitte festgelegt werden.
Seite 116 Parameter Kanal Die Einstellungen werden für den gewählten Kanal (Kamera) vorgenommen. Voralarm Der Rekorder kann vor Eintreffen eines Ereignisses bis zu 30 s aufzeichnen. Die Voraufzeichnung wird automatisch vor die eigentliche Aufzeichnung gesetzt. Eine Voraufzeichnung ist nur beim Haupt-Stream möglich. Falls die Netzwerkverbindung ausfällt, kann die Videoaufzeichnung auf der SD-Karte der Kamera fortgesetzt werden.
Seite 117 Zeitabschnitte festlegen durch Markieren mit der Maus 1. Wählen Sie den Kanal aus, für den Sie die Einstellungen vornehmen wollen. 2. Geben Sie die Zeit für den Voralarm ein. 3. Geben Sie die Zeit für die ANR ein und setzen den Haken, wenn die Funktion aktiviert werden soll.
Seite 118 Zeitabschnitte festlegen über Eingabefelder und Auswahlkästchen 1. Klicken Sie auf die Schaltfläche  Es öffnet sich das folgende Fenster: 2. Geben Sie für jeden gewünschten Zeitraum die Start- und Endzeit ein. 3. Wählen Sie die Art der Videoaufzeichnung. 4. Klicken Sie auf die Schaltfläche Speichern. 5.
Seite 119: Schnappschuss
7.4.2.2 Schnappschuss Sie können für jede Art der Einzelbildaufzeichnung festlegen, in welchem Zeitabschnitt die Einzelbildaufzeichnung stattfinden darf. Die Art der Einzelbildaufzeichnung kann wie folgt sein:  Dauerhaft  Bei einem Bewegungsereignis  Bei einem Alarm  Bei einer beliebigen Kombination aller Arten Für jeden Tag der Woche können maximal 6 Zeitabschnitte festgelegt werden.
Seite 120 Parameter Kanal Die Einstellungen werden für den gewählten Kanal (Kamera) vorgenommen. Art der Wird benötigt, um den Zeitabschnitt durch Markieren mit der Einzelbildaufzeichnung Maus festzulegen. Geben Sie an, für welche Art der Einzelbildaufzeichnung Sie die Zeitplanung erstellen wollen:  Dauerhafte Aufzeichnung ...
Seite 121 Zeitabschnitte festlegen über Eingabefelder und Auswahlkästchen 1. Klicken Sie auf die Schaltfläche  Es öffnet sich das folgende Fenster: 2. Geben Sie für jeden gewünschten Zeitraum die Start- und Endzeit ein. 3. Wählen Sie die Art der Einzelbildaufzeichnung. 4. Klicken Sie auf die Schaltfläche Speichern. 5.
Seite 122: Festplatten-Verwaltung
7.4.3 Festplatten-Verwaltung Sie können den Typ der Festplatte einstellen, den Status der Festplatte anzeigen lassen, den gesamten und freien Speicher anzeigen lassen und Sie haben die Möglichkeit, die Festplatte zu formatieren. EINSTELLUNGEN > Speicher > Kanalverwaltung Aufruf: 122 von 274...
Seite 123: Aufzeichnung
7.4.4 Aufzeichnung Für jeden Kanal können Sie einstellen, ob die Video-Aufzeichnung generell nicht erfolgen soll, nach einem Zeitplan oder dauerhaft. Die Aufzeichnung von Einzelbildern kann für jeden Kanal aktiviert oder deaktiviert werden. Aufruf: EINSTELLUNGEN > Speicher > Record Parameter Plan Die Videoaufzeichnungen finden für jeden gewählten Kanal so statt, wie sie im Kapitel 7.4.2 Kalender...
Seite 124: Festplattenzustand
7.4.5 Festplattenzustand 7.4.5.1 Manuelle Erkennung Sie können eine Überprüfung des Festplattenzustands starten und erhalten einen ersten Überblick über das Ergebnis. Aufruf: EINSTELLUNGEN > Speicher > HDD erkannt > Manual Detect 1. Wählen Sie die Art der Festplattenerkennung. 2. Wählen Sie die zu untersuchende Festplatte aus. Start Detect.
Seite 125: Zustandsbericht Ansehen
Sie können nun das Ergebnis der Festplattenerkennung mit einem Klick auf den Reiter Detect Report überprüfen. 7.4.5.2 Zustandsbericht ansehen Sie können sich einen detaillierten Zustandsbericht, einschließlich der ausgelesenen SMART-Werte, anzeigen lassen. Voraussetzung: Sie haben bereits eine manuelle Erkennung durchgeführt (Reiter Manual Detect).
Seite 126 1. Klicken Sie auf die Schaltfläche  Es öffnet sich das folgende Fenster: 2. Falls Sie die SMART-Werte der Festplatte untersuchen möchten, klicken Sie auf den Reiter S.M.A.R.T.  Es öffnet sich folgendes Fenster: 126 von 274...
Seite 127: System
System 7.5.1 Allgemeine Geräteeinstellungen 7.5.1.1 Rekorder-Basiseinstellungen Sie können hier einige Grundeinstellungen für den Rekorder vornehmen, wie z.B. den Gerätenamen, die Sprache der Bedienoberfläche oder die automatische Abmeldung. EINSTELLUNGEN > System > Allgemein >-General Aufruf: 127 von 274...
Seite 128 Parameter Gerätename Vergeben Sie einen Namen für den Rekorder, der z.B. den Standort beinhaltet Gerätenr. Falls verschiedene Rekorder im Netzwerk eingebunden sind, kann hier eine eindeutige Nummer für den Rekorder vergeben werden. Sprache Zur Auswahl stehen die Sprachen Englisch, Spanisch (Lateinamerika), Deutsch und Niederländisch Echtzeit Wiedergabe In der Live-Ansicht können die letzten 5 bis 60 Minuten der...
Seite 129: Datums- Und Zeiteinstellungen
7.5.1.2 Datums- und Zeiteinstellungen Sie können das Datums- und Zeitformat einstellen, die automatische Umstellung auf Sommerzeit aktivieren oder die automatische Zeitsynchronisierung einrichten. EINSTELLUNGEN > System > Allgemein >-Datum & Zeit Aufruf: 129 von 274...
Seite 130 Parameter Systemzeit Stellen Sie Datum und Uhrzeit manuell ein. Geben Sie im Pulldownmenü an, wie die Normalzeit in Bezug auf die GMT berechnet wird. In Deutschland ist das GMT+1. Klicken Sie auf die Schaltfläche Speichern, um die eingetragene Uhrzeit und das Datum zu übernehmen.
Seite 131: Urlaubs- Und Feiertagsliste Erstellen
7.5.1.3 Urlaubs- und Feiertagsliste erstellen Sie können eine Liste mit Urlaubs- und Feiertagen erstellen. Später können Sie für die Urlaubs- und Feiertage angeben, in welchen Zeitabschnitten Aufnahmen und Schnappschüsse stattfinden sollen. Diese Einstellungen finden Sie im Kapitel Kalender. EINSTELLUNGEN > System > Allgemein >-Urlaub Aufruf: 131 von 274...
Seite 132 Fügen Sie wie folgt einen Urlaubs- oder Feiertagstermin ein: Urlaub 1. Klicken Sie auf die Schaltfläche hinzufügen.  Es öffnet sich das folgende Fenster: 2. Geben Sie die Parameter ein. 3. Klicken Sie auf die Schaltfläche Hinzufügen.  Es öffnet sich wieder das Fenster mit der Urlaubsliste. 4.
Seite 133: Urlaubs- Und Feiertagsliste Bearbeiten
7.5.1.4 Urlaubs- und Feiertagsliste bearbeiten Hier klicken, um die Schaltflächen für die Bearbeitung der Urlaubstage anzuzeigen. Aufruf: EINSTELLUNGEN > System > Allgemein >-Urlaub 133 von 274...
Seite 134 1. Verschieben Sie den horizontalen Schieberegler so weit nach rechts, dass die Schaltflächen für die Bearbeitung der Urlaubstage sichtbar werden.  Die Schaltflächen in der Urlaubsliste sind nun sichtbar. Urlaubstermin löschen Urlaubstermin bearbeiten Sie können nun einen Urlaubstermin bearbeiten oder löschen. Urlaubstermin bearbeiten 1.
Seite 135: Anzeige
Urlaubstermin löschen 1. Markieren Sie den Eintrag in der Urlaubsliste, den Sie löschen möchten. 2. Klicken Sie auf die Schaltfläche 3. Klicken Sie auf die Schaltfläche Anwenden. 7.5.2 Anzeige 7.5.2.1 Grafische Benutzeroberfläche einstellen Sie können hier einige Einstellungen zur grafischen Benutzeroberfläche vornehmen, wie z.B. Einblendungen und die optische Darstellung.
Seite 136: Live-Tour
7.5.2.2 Live-Tour Sie können festlegen, dass die Live-Ansicht wechselnde Vollbilder, gefolgt von einer 4-Bild- Ansicht, anzeigt. Dabei lässt sich die Dauer des Wechselintervalls, die Anzahl und die Reihenfolge der anzuzeigenden Kanäle einstellen. Kanalgruppe EINSTELLUNGEN > System > Anzeige >-Tour Aufruf: 136 von 274...
Seite 137 Parameter und Funktionen Ereignis Tour Typ Die Ereignis-Tour wird mit wechselnden Vollbildern angezeigt. Alarm Tour Typ Die Alarm-Tour wird mit wechselnden Vollbildern angezeigt. Tour aktivieren Bei gesetztem Haken wird die Tour aktiviert. Intervall Gibt die Zeit bis zu einem Bildwechsel an. Der Wert kann zwischen 1 s und 120 s liegen.
Seite 138: Audio-Dateien
7.5.3 Audio-Dateien 7.5.3.1 Audio-Dateien in den Rekorder laden Sie können sich eine Liste der Audio-Dateien auf den Rekorder laden, die Sie im Zeitplan auswählen können. Abspielen der Dateinamen Audio-Datei umbenennen Audiodateiliste Datei entfernen Aufruf: EINSTELLUNGEN > System > Stimme >-Datei Manager 138 von 274...
Seite 139 Funktionen Sie können das Dateiauswahlfenster öffnen, um eine Audio- Datei auszuwählen. 1. Stellen Sie sicher, dass am Rekorder ein USB-Stick mit den erforderlichen Audio-Dateien angeschlossen ist. 2. Klicken Sie auf die Schaltfläche Hinzufügen.  Es öffnet sich das Dateiauswahlfenster. 3. Markieren Sie im Dateiauswahlfenster alle erforderlichen Audio-Dateien.
Seite 140: Audio-Dateien In Intervallen Abspielen
7.5.3.2 Audio-Dateien in Intervallen abspielen Sie können eine Audio-Datei in bestimmten Intervallen wiedergeben. Dabei können Sie für unterschiedliche Zeiträume individuelle Audio-Dateien, Intervalle und Abspielwiederholungen festlegen. Voraussetzung: Der Rekorder ist mit einem HDMI-Kabel an einen Monitor mit integrierten Lautsprechern oder mit einem Audio-Ausgang angeschlossen. Aufruf: EINSTELLUNGEN >...
Seite 141: Benutzerkonten
7.5.4 Benutzerkonten 7.5.4.1 Benutzer hinzufügen oder entfernen Sie können einen Benutzer mit Administrator- oder eingeschränkten Benutzer-Rechten hinzufügen. Benutzer ändern Benutzerliste Benutzer entfernen EINSTELLUNGEN > System > Konto >-Benutzer Aufruf: 141 von 274...
Seite 142 Gehen Sie wie folgt vor: Benutzer hinzufügen. 1. Klicken Sie auf die Schaltfläche  Das folgende Fenster öffnet sich: System-Benutzerrechte 2. Geben Sie Benutzername und Passwort ein. Optional geben Sie noch einen Hinweis zum Benutzer ein. 3. Wählen Sie aus, zu welcher Gruppe der Benutzer gehören soll. ...
Seite 143: Benutzer Ändern
7.5.4.2 Benutzer ändern Sie können den Benutzer einer anderen Gruppe zuweisen, das Passwort ändern, einen Hinweis (Memo) geben oder ändern und die Benutzerrechte durch Entfernen oder setzen der Haken ändern. Einige Haken können unter Umständen aufgrund der Gruppenrechte nicht gesetzt werden. Zusätzlich können Sie beim Benutzer admin die E-Mail-Adresse zum Entsperren des Kontos setzen oder ändern, sowie das Entsperrungsmuster (de-)aktivieren oder ändern.
Seite 144 1. Klicken Sie in der Benutzerliste auf die Schaltfläche , um den gewünschten Benutzer zu ändern.  Es öffnet sich das folgende Fenster: 2. Falls Sie das Passwort ändern wollen, setzen Sie zunächst den Haken bei Passwort ändern. Geben Sie dann das alte Passwort ein. Geben Sie anschließend das neue Passwort ein und bestätigen dies durch wiederholte Eingabe des neuen Passworts.
Seite 145: Gruppen Hinzufügen Oder Löschen
7.5.4.3 Gruppen hinzufügen oder löschen Sie können Benutzergruppen mit individuell festlegbaren Gruppenrechten einrichten. Sie können festlegen, welche Systemeinstellungen eine bestimmte Gruppe bearbeiten darf und welche Kanäle am Monitor oder Rekorder angezeigt werden dürfen. Voraussetzung: Das Löschen einer Gruppe ist nur dann möglich, wenn alle Benutzer, die Mitglied dieser Gruppe sind, vorher gelöscht wurden.
Seite 146 Gehen Sie wie folgt vor: Gruppe hinzufügen. 1. Klicken Sie auf die Schaltfläche  Das folgende Fenster öffnet sich: 2. Geben Sie den Gruppennamen und optional noch einen Hinweis zur Gruppe ein. 3. Wählen Sie die Gruppenrechte durch Anhaken aus. 4.
Seite 147: Gruppe Ändern
7.5.4.4 Gruppe ändern Sie können den Gruppennamen oder den Hinweis (Memo) geben oder ändern und die Gruppenrechte durch Entfernen oder Setzen der Haken ändern. Gruppe ändern Gruppenliste EINSTELLUNGEN > System > Konto >-Gruppe Aufruf: 147 von 274...
Seite 148 1. Klicken Sie in der Gruppenliste auf die Schaltfläche , um die gewünschte Gruppe zu ändern.  Es öffnet sich das folgende Fenster: 2. Ändern Sie die Parameter und speichern Ihre Änderungen. 148 von 274...
Seite 149: Sicherheitsfragen Und Antworten Festlegen Oder Ändern
7.5.4.5 Sicherheitsfragen und Antworten festlegen oder ändern Wenn Sie ihr admin-Passwort vergessen, können Sie durch Beantwortung der drei Sicherheitsfragen wieder Zugang zum System erhalten. Legen Sie hier fest, welche Fragen und Antworten Sie verwenden wollen. Aufruf: EINSTELLUNGEN > System > Konto >-Sicherheitsfrage Bitte beachten Sie: ...
Seite 150: Sicherheit Erhöhen
7.5.5 Sicherheit erhöhen 7.5.5.1 Adressfilter hinzufügen oder löschen Sie können die Sicherheit des Systems erhöhen, indem Sie nur Zugriff von vertrauenswürdigen IP-Adressen gestatten oder bestimmte IP-Adressen blockieren. Zulässige Adressen sind IPv4, IPv6 und MAC-Adressen. Listenart Adresse oder Adressbereich löschen Filterliste aktivieren Filterliste EINSTELLUNGEN >...
Seite 151 1. Wählen Sie eine Listenart 2. Klicken Sie auf die Schaltfläche Hinzufügen.  Es öffnet sich das folgende Fenster: Adresstyp Adressfeld 3. Wählen Sie den Adresstyp aus.  Beim Adresstyp IP Bereich wird noch ein zusätzliches Adressfeld zur Eingabe der End-Adresse angezeigt.
Seite 152: Adressfilter Bearbeiten
7.5.5.2 Adressfilter bearbeiten Sie können die Start- und Endadresse ändern. Adresse oder Adressbereich ändern Aufruf: EINSTELLUNGEN > System > Sicherheit >-IP-Filter 1. Klicken Sie auf die Schaltfläche  Es öffnet sich das folgende Fenster: 2. Ändern Sie die Adresse oder den Adressbereich. Beachten Sie, dass bei einer Einzeladresse die Start- und Endadresse identisch sein muss.
Seite 153: Systemwartung
7.5.5.3 Systemwartung Sie können einige systeminterne Dienste aktivieren oder deaktivieren. EINSTELLUNGEN > System > Sicherheit >-Systemwartung Aufruf: Parameter Reset Falls deaktiviert, kann ein Benutzer sein Passwort nur mit Hilfe der Sicherheitsfragen zurücksetzen. Push-Mobiltelefon Falls aktiviert, können die auf dem Gerät ausgelösten Schnappschüsse an die mobile App übertragen werden.
Seite 154: Automatischen Neustart Aktivieren
7.5.6 Automatischen Neustart aktivieren Sie können einstellen, ob oder wann ein Neustart des Rekorders erfolgen soll. EINSTELLUNGEN > System > Autowartung Aufruf: Parameter Auto Neustart Der Neustart kann folgendermaßen durchgeführt werden:  Nie  Täglich  Wöchentlich, an frei wählbaren Wochentagen Uhrzeit, zu der der Neustart erfolgt.
Seite 155: Systemkonfiguration Exportieren Und Importieren
7.5.7 Systemkonfiguration exportieren und importieren Sie können die Systemkonfiguration des Rekorders exportieren und auf diesem oder einem anderen, baugleichen Rekorder mit gleicher Firmware wieder importieren. EINSTELLUNGEN > System > Backup Aufruf: 155 von 274...
Seite 156 Wählen Sie das angeschlossene USB-Gerät aus, das Sie für den Import oder Export verwenden wollen. Geeignete USB- Geräte sind USB-Sticks oder externe USB-Festplatten. Aktualisieren Sie das Dateiverzeichnis vor jeder Aktion. Formatiert das ausgewählte USB-Gerät mit dem Dateisystem FAT32 oder NTFS. Es erfolgt eine vorherige Sicherheitsabfrage. Lädt die Systemkonfiguration auf den Rekorder.
Seite 157: Auf Werkseinstellung Zurücksetzen
7.5.8 Auf Werkseinstellung zurücksetzen Sie können Ihre Systemeinstellungen in die Werkseinstellung zurücksetzen. Alle gewünschten Bereiche werden in den Zustand vor der Erstkonfiguration zurückgesetzt. Wenden Sie diese Funktion nur an, wenn der Rekorder sehr langsam wird oder Konfigurationsfehler auftreten. Nehmen Sie vorzugweise Kontakt mit dem Support auf, bevor Sie diese Funktion anwenden.
Seite 158: Firmware-Upgrade Durchführen
7.5.9 Firmware-Upgrade durchführen Sie können die Software des Rekorders auf den neuesten Stand bringen, um  Software-Fehler zu beheben  den Rekorder um weitere Fähigkeiten zu erweitern  Sicherheitslücken zu schließen Achten Sie darauf, nur passende und zugelassene Firmware-Upgrades zu installieren, um Schäden am Rekorder zu vermeiden.
Seite 159 1. Stellen Sie sicher, dass der USB-Stick am Rekorder angeschlossen ist. 2. Klicken Sie auf die Schaltfläche Upgrade.  Es öffnet sich das Dateiauswahlfenster. 3. Markieren Sie die Firmware-Datei mit der Endung bin. 4. Klicken Sie auf die Schaltfläche Start. ...
Seite 160: Informationen Zum Rekorder
8 Informationen zum Rekorder Systeminformationen 8.1.1 Festplattenzustand Sie können sich die ausgelesenen SMART-Werte der Festplatte anzeigen lassen. Mit einem Doppelklick öffnen Sie das Fenster mit den SMART- Parametern Aufruf: INFO > System > HDD Info Wie man weitere Diagnosedaten erhält, erfahren Sie in Kapitel 7.4.5 Festplattenzustand.
Seite 161: Aufzeichnungszeiten
8.1.2 Aufzeichnungszeiten Sie können sich die Zeiträume ansehen, in denen der Rekorder aufgezeichnet hat. Aufruf: INFO > System > Record 8.1.3 Aktuelle Bitraten Sie können sich für jeden Kanal die aktuelle Bitrate und Auflösung der Kamera ansehen. Aufruf: INFO > System > BPS 161 von 274...
Seite 162: Versionsdaten Des Rekorders
8.1.4 Versionsdaten des Rekorders Sie können sich die Versionsdaten, genaue Modellbezeichnung und Seriennummer des Rekorders anzeigen lassen. INFO > System > Version Aufruf: Aktuelle Ereignisse und Alarme Sie können sich aktuelle Alarme oder Ereignisse des Rekorders oder der Kameras anzeigen lassen.
Seite 163: Netzwerk Überprüfen
In der Spalte Gerätestatus und Kanalstatus werden die möglichen Ereignisse und Alarme abgedunkelt aufgelistet. Tritt ein Ereignis oder Alarm auf, wird der entsprechende Eintrag hervorgehoben. Zusätzlich wird beim Kanalstatus der auslösende Kanal gelb angezeigt und beim Gerätestatus ein ergänzender Hinweis angezeigt. Netzwerk überprüfen 8.3.1 Angemeldete Benutzer im Netzwerk Sie erhalten eine Liste der Benutzer, die im lokalen Netzwerk über die Web-Oberfläche...
Seite 164: Aktuelle Netzwerklast
8.3.2 Aktuelle Netzwerklast Sie können die aktuelle Netzwerklast in Sende- und Empfangsrichtung erkennen. Aufruf: INFO > Netzwerk > Netzwerklast 164 von 274...
Seite 165: Netzwerktest
8.3.3 Netzwerktest Sie können die durchschnittliche Verzögerung und Paketverlustrate zu einer bestimmten IP- Adresse ermitteln. Mit dem Sniffer können Sie Netzwerkdatenverkehr aufzeichnen. Mit einem geeigneten Programm wie Wireshark können Sie den Datenverkehr analysieren, um Netzwerkprobleme zu beheben. Der Sniffer kann eingesetzt werden, ...
Seite 166: Protokoll Ansehen
Protokoll ansehen Sie erhalten eine Liste mit unterschiedlichen Ereignissen, die Sie nach bestimmten Kriterien filtern können. Die Ereignis-Liste kann auch auf einem USB-Stick gesichert werden. INFO > Log Aufruf: 166 von 274...
Seite 167 Parameter Startzeit und Endzeit Filtert die Einträge für den gewählten Zeitraum Filtert die Einträge nach Ereignis-Typ. Folgende Ereignis-Typen stehen zur Verfügung:  Alle  System  Einstellen  Speicher  Alarm  Aufzeichnen  Konto  Löschen  Wiedergabe  Verbindung Funktionen Suchen Filtert die Liste der Ereignisse nach bestimmten Kriterien.
Seite 168: Zugriff Über Browser
9 Zugriff über Browser Sie können einen Großteil der Einstellungen und Videobearbeitungsfunktionen auch über die Browser-Schnittstelle erreichen. Sie benötigen dazu den Internet Explorer und ein ActiveX- Steuerelement. Um auf Ihren Rekorder zugreifen zu können, tragen Sie in die Adresszeile Ihres Browsers die IP-Adresse des Rekorders ein.
Seite 169: Mit Dem Rekorder Arbeiten
Mit dem Rekorder arbeiten 9.1.1 Kameras den Kanälen zuordnen Nach dem Aufruf der Web-Oberfläche sind den 4 Kanälen in der Live-Ansicht (Vorschau) zunächst keine Kameras zugeordnet. Sie können  diese Zuordnung vornehmen,  die Anordnung ändern,  den Stream zur Kamera festlegen und ...
Seite 170: Darstellung Der Live-Ansicht Und Der Bildeigenschaften Anpassen
Anordnung ändern Sie können die Anordnung der Kamerabilder in der Live-Ansicht ändern. Ziehen Sie mit gedrückter Maustaste ein Kamerabild auf einen anderen Kanal. Die Kamerabilder werden vertauscht. 9.1.2 Darstellung der Live-Ansicht und der Bildeigenschaften anpassen Sie können Anzahl und Größe der Bilder in der Live-Ansicht anpassen und die Bildeigenschaften verändern.
Seite 171 Funktionen Bildqualität des aktiven Bildes einstellen Wählen Sie zwischen hoher und niedriger Qualität. Standard: Niedrige Qualität Bildformat wählen Bei aktiver Funktion wird das Bild im Original Seitenverhältnis der Kamera angezeigt. Dadurch kann es zu schwarzen Balken neben dem Bild kommen. Ist die Funktion nicht aktiv, wird das Bild dem verfügbaren Platz angepasst.
Seite 172: Kamera Steuern
9.1.3 Kamera steuern Aufgabenbereich PTZ-Bedienfeld Erweitertes PTZ-Bedienfeld Bildeinstellungen Aufruf: Vorschau 9.1.3.1 PTZ-Kamera steuern und konfigurieren Sie können im Standard-PTZ-Bedienfeld die aktive PTZ-Kamera schwenken, neigen, die Brennweite verändern und weitere Parameter einstellen. Im erweiterten PTZ-Bedienfeld können Sie Bewegungsabläufe festlegen und durch Ausführen der Funktion testen. Voraussetzungen: In der Live-Ansicht muss die PTZ-Kamera ausgewählt sein (zu erkennen am grünen Rahmen um das Bild).
Seite 173 Standard-PTZ-Bedienfeld Wählen Sie den Aufgabenbereich Vorschau und stellen Sie die Parameter wie gewünscht ein. Führen Sie die benötigten Funktionen aus. Parameter des Standard-PTZ-Bedienfeldes Tempo Ändert die Schwenk- und Kippgeschwindigkeit der Kamera. Mögliche Werte liegen zwischen 1 und 8. Zoom Verändert die Brennweite des Objektivs vom Weitwinkelbereich bis in den Telebereich.
Seite 174 Funktionen des Standard-PTZ-Bedienfeldes Die Richtungssteuerung bewegt die Kamera in alle Richtungen, horizontal nach links und rechts, vertikal nach oben und unten oder eine Kombination aus beiden Richtungen (z.B. nach oben rechts). Richtungssteuerung Mit dieser Funktion kann schnell ein bestimmter Bildausschnitt angesteuert werden.
Seite 175 Erweitertes PTZ-Bedienfeld 1. Klicken Sie am unteren Rand des PTZ-Bedienfeldes auf das kleine Dreieck (  Das erweiterte PTZ-Bedienfeld wird angezeigt. 2. Wählen Sie die gewünschte Funktion über das Pulldown-Menü aus. Setzen oder Hinzufü, um die gewählte Funktion zu 3. Klicken Sie auf die Schaltfläche konfigurieren.
Seite 176 Ausführen der Funktionen Schwenkfahrt starten Schwenkt solange zwischen zwei Positionen hin und her, bis Sie auf die Schaltfläche Stop klicken. Festgelegte Kameraposition (Preset) anfahren Die Kamera bewegt sich zur festgelegten Kameraposition mit der Nummer, die im erweiterten Bedienfeld angegeben wurde. Festgelegten Rundgang (Tour) starten Startet die Tour mit der Nummer, die im erweiterten Bedienfeld angegeben wurde.
Seite 177 Schaltet die Flip-Funktion ein oder aus. Führt einen Neustart der Kamera durch Blendet das Menü der PTZ-Kamera links oben im Kamerabild ein. Zur besseren Lesbarkeit empfiehlt es sich, das Kamerabild im Vollbildmodus anzuzeigen. 1. Klicken Sie auf die Schaltfläche Öffnen. ...
Seite 178 Einstellungen der PTZ-Kameras Schwenkfahrt (Scan) Die Kamera schwenkt zwischen zwei Positionen hin und her. 1. Klicken Sie auf die Schaltfläche Setzen.  Die Einstellmöglichkeiten erweitern sich wie folgt: 2. Fahren Sie die Kamera mit Hilfe der Richtungspfeile an die linke Anfangsposition.
Seite 179 1. Geben Sie die Rundgang-Nummer ein. 2. Klicken Sie auf die Schaltfläche Hinzufü.  Die Eingabemöglichkeiten erweitern sich wie folgt: Rundgang-Nummer Preset-Nummer 3. Geben Sie eine schon festgelegte Nummer der Kameraposition (Preset-Nummer) ein. 4. Klicken Sie auf die Schaltfläche Preset hinzu.
Seite 180 Aufgezeichneter Rundgang (Pattern) Bei bestimmten Ereignissen kann automatisch ein vorher aufgezeichneter Kamera-Rundgang angesteuert werden. Es lassen sich mehrere Kamera-Rundgänge festlegen, die durch ihre Rundgang-Nummer (Pattern) gekennzeichnet sind. Um einen Rundgang aufzuzeichnen, legen Sie den Weg mit Hilfe der Richtungssteuerung fest. Zoomfaktor, Fokus und Blende können im PTZ-Bedienfeld eingestellt werden.
Seite 181: Kamerabilder Digital Zoomen
9.1.4 Kamerabilder digital zoomen Sie können Kamerabilder unabhängig von den optischen Zoom-Fähigkeiten der Kamera digital vergrößern. Dabei verringert sich aber die Bildqualität. Daher ist eine optische Brennweitenregulierung immer vorzuziehen, sofern verfügbar. 9.1.4.1 Bildausschnitt vergrößern Sie können gezielt einen bestimmten Bildausschnitt vergrößern. 1.
Seite 182: Aufzeichnungen Suchen, Wiedergeben Und Extern Sichern
9.1.5 Aufzeichnungen suchen, wiedergeben und extern sichern 9.1.5.1 Übersicht Such- und Wiedergabefenster Wiedergabebereich Auswahl Wiedergabetag Auswahl Kanal und Stream Wiedergabe Aufruf: 182 von 274...
Seite 183 Auswahl Zeitabschnitt für Datensicherung Wiedergabeoptionen Auswahl Zeitbereich Zeitleiste 183 von 274...
Seite 184: Suchkriterien Angeben
9.1.5.2 Suchkriterien angeben Sie können die Wiedergabe der Aufzeichnungen nach bestimmten Kriterien einschränken. Wählen Sie die Kanäle und Streams aus, die bei der Suche oder Wiedergabe der Aufzeichnungen berücksichtigt werden sollen. Wählen Sie den Tag aus, der bei der Suche oder Wiedergabe der Aufzeichnungen berücksichtigt werden soll.
Seite 185: Aufzeichnungen Wiedergeben
9.1.5.4 Aufzeichnungen wiedergeben Wiedergabeoptionen Positionszeiger Wiedergabeoptionen im Einzelnen Klicken Sie mit der Maus an die gewünschte Position. Der Positionszeiger wird gesetzt und die Wiedergabe beginnt sofort. Sie können den Positionszeiger jederzeit an eine andere Position setzen. Starten Sie die Wiedergabe oder setzen Sie sie nach vorheriger Unterbrechung fort.
Seite 186 Sie können sich die Liste der Markierungen ansehen und ab der gewünschten Markierung die Wiedergabe starten. Voraussetzungen:  Es werden aktuell keine Aufzeichnungen wiedergegeben.  Es wurde nur ein Kanal ausgewählt. 1. Öffnen Sie mit einem Klick auf die Schaltfläche die Liste der Markierungen.
Seite 187 Benennung der Markierung ändern Führen Sie einen Doppelklick auf den gewünschten Eintrag in der Liste aus und ändern die Benennung. Markierung löschen Setzen Sie einen Haken vor jede zu löschende Markierung und klicken danach auf die Schaltfläche Löschen. Schalten Sie den Lautsprecher ein oder aus. Stellen Sie die Lautstärke durch Verschieben des Reglers ein.
Seite 188 anschließend auf die Schaltfläche Suchen. 3. Haken Sie alle Einträge an, deren Schutz wieder aufgehoben werden soll. 4. Klicken Sie auf die Schaltfläche Entsperren. Aufzeichnungsabschnitte auf Festplatte speichern 1. Haken Sie die Aufzeichnungs-abschnitte an, die gespeichert werden sollen. 2. Klicken Sie auf die Schaltfläche Download. Die gesicherte Datei befindet sich im Verzeichnis C:\RecordDownload.
Seite 189: Abschnitt Aus Zeitleiste Auf Externes Speichermedium Sichern
9.1.5.5 Abschnitt aus Zeitleiste auf externes Speichermedium sichern Sie können einen Zeitabschnitt auf der Zeitleiste festlegen, den Sie anschließend auf dem Rechner sichern. 1. Wählen Sie den gewünschten Tag aus. 2. Wählen Sie den gewünschten Kanal aus. 3. Stellen Sie im Zeitbereich einen geeigneten Wert ein. 4.
Seite 190: Aufzeichnungen Auf Speichermedium Sichern
9.1.6 Aufzeichnungen auf Speichermedium sichern 9.1.6.1 Liveaufzeichnung auf Rechner sichern Sie können über die Live-Ansicht für einen ausgewählten Kanal sofort eine Aufzeichnung auf die Festplatte ihres Rechners starten. Die Aufzeichnung auf die interne Festplatte des Rekorders läuft parallel dazu weiter. 1.
Seite 191: Ereignisse Überwachen
9.1.8 Ereignisse überwachen Sie können wählen, welche Ereignisse überwacht werden sollen, ob diese protokolliert werden sollen und wie Sie auf die Ereignisse aufmerksam gemacht werden. Während eines Ereignisses wird ein animiertes Alarmsignal angezeigt ( Liste der Ereignisse Bei einem Ereignis kann ein beliebiger Warnton abgespielt werden.
Seite 192 1. Klicken Sie auf die Schaltfläche Gerät suchen.  Sie erhalten im Auswahlbereich eine Liste mit den verfügbaren Kameras und Rekordern. 2. Setzen Sie den Haken in der Zeile des gewünschten Rekorders. 3. Klicken Sie auf die Schaltfläche Hinzufügen.  Der Rekorder wird nun in der Liste der hinzugefügten Geräte aufgeführt. 4.
Seite 193: Netzwerkkameras Auswählen
9.2.1.2 Netzwerkkameras auswählen Sie können auswählen, welche im Netzwerk vorhandenen Kameras angezeigt werden sollen. Sie können maximal 4 Kanäle auswählen (D1 bis D4). Für ausgewählte Kameras können Sie die Netzwerkeinstellungen ändern. Auswahl- Löschen- chen Symbol käst Ändern- Symbol Aufruf: EINSTELLUNGEN > Bild > Remote-Gerät > Registrierung Anzeigeparameter im Auswahlbereich Status Status des Netzwerkgeräts...
Seite 194 Funktionen im Auswahlbereich A Hinzufügen Fügt die ausgewählten Kameras zur Liste der hinzugefügten Geräte hinzu. 1. Wählen Sie aus dem Auswahlbereich alle gewünschten Kameras aus, in dem Sie einen Haken im jeweiligen Auswahlkästchen setzen. 2. Klicken Sie auf die Schaltfläche Hinzufügen. Manuell Sie können eine Kamera der Liste auch hinzufügen, in dem Sie die erforderlichen Netzwerkdaten manuell eintragen.
Seite 195 Anzeigeparameter in der Liste für hinzugefügte Geräte Kanal (K) Die 4 möglichen Kanäle (D1 – D4), die gleichzeitig angezeigt werden können. Kanalname Selbst gewählter Name für den Kanal. Status Hier wird der Status der Kamera angezeigt.  Grünes Symbol: Kamera ist bereit. ...
Seite 196: Netzwerkeinstellungen Und Zugangsdaten Ändern
9.2.1.3 Netzwerkeinstellungen und Zugangsdaten ändern Sie können die Netzwerkeinstellungen und Zugangsdaten der Kamera ansehen und ändern. Zusätzlich wird die Seriennummer der Kamera angezeigt. Voraussetzung: Sie haben bereits das Fenster unter EINSTELLUNGEN > Bild > Remote-Gerät > Registrierung geöffnet. Aufruf: EINSTELLUNGEN > Bild > Remote Gerät > Registrierung > IP-Adresse ändern 196 von 274...
Seite 197: Kommunikationsprotokoll Ändern
Parameter DHCP Die Netzwerkeinstellungen werden automatisch vorgenommen Statisch Nehmen Sie die Netzwerkeinstellungen manuell vor. Achten Sie darauf, dass IP-Adressen nicht mehrfach vergeben werden. IP-Adresse Einmalig vergebene Adresse innerhalb des Netzwerks, in dem sich die Kamera befindet. Subnetzmaske Tragen Sie hier die Subnetzmaske des Netzwerks, in dem sich die Kamera befindet, ein Standard Gateway Adresse des Routers...
Seite 198 Aufruf: EINSTELLUNGEN > Bild > Remote-Gerät >Registrierung > Parameter Hersteller Ändern Sie das vorgegebene Kommunikationsprotokoll nur im Ausnahmefall. Falls Sie eine luna-Kamera verwenden, dann sollte hier Luna ausgewählt werden. Verwenden Sie eine Kamera eines Fremdanbieters, dann wählen Sie Onvif. Falsche Einstellungen können zur Einschränkung des Funktionsumfangs führen.
Seite 199: Firmware Aktualisieren
9.2.1.5 Firmware aktualisieren Sie können mit Hilfe einer Firmware-Datei eine Aktualisierung der Firmware vornehmen. Aufruf: EINSTELLUNGEN > Bild > Remote-Gerät > Upgrade Voraussetzung: Sie können auch mehrere Kameras aktualisieren, wenn diese alle die gleiche Firmware- Datei benötigen. 1. Identifizieren Sie in der Liste die zu aktualisierende Kamera und setzen einen Haken im passenden Auswahlkästchen.
Seite 200: Bildeinstellungen Und Automatische Korrekturen
9.2.1.6 Bildeinstellungen und automatische Korrekturen Sie können für jede eingebundene Kamera individuelle Farbeinstellungen für die jeweilige Umgebung vornehmen. Aufruf: EINSTELLUNGEN > Bild > Status 200 von 274...
Seite 201 Parameter Kanal Kanal, für den die Einstellungen gelten sollen Konfiguration Sie können für jede Kamera-Live-Ansicht 3 verschiedene Profile erstellen und nach Bedarf auswählen. Ein Profil umfasst alle Einstellungen, die Sie in diesem Fenster vornehmen können. Profil erstellen: 1. Wählen Sie die Kamera-Live-Ansicht (Kanal), für die Sie ein Profil erstellen wollen.
Seite 202 Sättigung Stellen Sie die Sättigung der Kamera-Live-Ansicht ein. Je größer der Wert, desto intensiver die Farbe. Dieser Wert hat keinen Einfluss auf die allgemeine Helligkeit des gesamten Videos. Die Videofarbe kann zu stark werden, wenn der Wert zu hoch ist. Zum Einstellen der Sättigung des Monitorfensters.
Seite 203 BLC-Modus Sie können 3 automatische Bildkorrekturen auswählen.  Licht: Dunklere Bereiche des Bildes werden automatisch aufgehellt.  WDR: Sehr helle Bildbereiche werden in der Helligkeit reduziert und sehr dunkle Bildbereiche werden in der Helligkeit erhöht.  Möglicher Wertebereich: 0 bis 100 ...
Seite 204: Kodierung Von Bild Und Ton
9.2.1.7 Kodierung von Bild und Ton Sie können für jede Art der Videoaufzeichnung eigene Einstellungsprofile festlegen, in denen jeweils unterschiedliche Qualitätseinstellungen abgespeichert sind. So können beim Auftreten von Alarm- oder Bewegungsereignissen automatisch bestimmte Audio- und Videoeinstellungen verwendet werden. Für jede Kamera können oft noch Einstellungen für bis zu 2 Extra-Streams festgelegt werden, die mit einer reduzierten Auflösung und Datenrate arbeiten.
Seite 205 Parameter Kanal Wählen Sie den Kanal aus, für den die Einstellungen vorgenommen werden. Code-Stream Typ Der Code-Stream Typ gibt die Art der Videoaufzeichnung wieder. Mögliche Werte sind:  Dauerhafte Aufzeichnung  Aufzeichnung bei Bewegung  Aufzeichnung bei Alarm Je nach technischen Möglichkeiten kann die Typ-Auswahl reduziert sein.
Seite 206: Qualität Und Aufzeichnungsintervall Für Einzelbilder Bearbeiten
Maximale Bitrate Der Wertebereich gibt an, welche Werte für die Bitrate eingestellt werden können. Audio / Video Sie können Audio und Video aktivieren oder deaktivieren. Der Haupt-Stream ist standardmäßig aktiviert. Besitzt die Kamera keine Anschlussmöglichkeit für ein Mikrofon, ist die Audioauswahl nicht vorhanden.
Seite 207 Kanal Geben Sie den Kanal an, für den die Einstellungen vorgenommen werden. Ereignisart 1. Stellen Sie für die Ereignisart Daueraufzeichnung (Timing) die Parameter Qualität Übertragungsintervall ein. 2. Klicken Sie auf die Schaltfläche Anwenden. Auslöser 3. Stellen Sie für die Ereignisart die Parameter Qualität Übertragungsintervall...
Seite 208: Einblendungen Und Privatzonenmaskierung Bearbeiten
9.2.1.9 Einblendungen und Privatzonenmaskierung bearbeiten Sie können für jeden Kanal in der Live-Ansicht bestimmte Informationen einblenden und frei positionieren. Neben Datum und Zeit, dem Kanal und frei wählbarem Text können Sie auch Bereiche definieren, die in der Live-Ansicht und Aufzeichnung geschwärzt sind (Privatzonenmaskierung).
Seite 209 Funktionen Verdeckter Bereich Wenn aktiviert, können pro Kanal bis zu 4 verdeckte Bereiche (Privatzonenmaskierung) festgelegt werden, die auf dem Bild Monitor geschwärzt werden. Sie können die Bereiche wie folgt festlegen: 1. Klicken Sie auf die zugehörige Schaltfläche Einst. 2. Ziehen Sie im Bildbereich bei gedrückter Maustaste ein Rechteck auf.
Seite 210 Definierter Titel Wenn aktiviert, werden die frei belegbaren Texte untereinander im Bild eingeblendet. Es stehen 5 Zeilen zur Verfügung, die rechtsbündig oder linksbündig ausgerichtet werden können. Rechtsbündig: Linksbündig: Sie können die Position der definierten Titel wie folgt ändern: 1. Geben Sie an, ob die definierten Titel rechtsbündig oder linksbündig ausgerichtet werden sollen.
Seite 211: Pfade Festlegen Für Speicherung Auf Rechner
Kopieren Einstellungen auf andere Kanäle übertragen Wenn Sie die Einstellungen für einen Kanal abgeschlossen haben, können Sie die Einstellungen auf weitere Kanäle übertragen. 1. Klicken Sie auf die Schaltfläche Kopieren.  Das folgende Fenster öffnet sich: 2. Wählen Sie die Kanäle aus, auf die die Einstellungen übertragen werden sollen.
Seite 212: Kanalnamen Vergeben
9.2.1.11 Kanalnamen vergeben Sie können jedem der 4 Kanäle einen eigenen Namen zuweisen, der im jeweiligen Bild der Live-Ansicht eingeblendet werden kann. Maximal 31 Zeichen können angezeigt werden. EINSTELLUNGEN > Bild > Kamera Name Aufruf: 9.2.2 Netzwerk 9.2.2.1 TCP/IP-Einstellungen des Rekorders Sie können die Netzwerk-Einstellungen des Rekorders eingeben oder bearbeiten.
Seite 213 Parameter IP-Version Wenn Sie den Rekorder in ihr Netzwerk einbinden wollen, verwenden Sie die gleiche Protokollversion. Wenn Sie den Rekorder in einem eigenen Netzwerk betreiben, können Sie in der Regel IPv4 verwenden. Bevorzugter DNS Adresse des bevorzugten DNS Alternativer DNS Adresse eines alternativen DNS.
Seite 214: Port-Einstellungen
In den meisten Fällen können Sie den Standardwert übernehmen. Wenn Sie über erweiterte Netzwerkkenntnisse verfügen, können Sie den Wert auch anpassen. 9.2.2.2 Port-Einstellungen Sie können die Standard Port-Einstellungen ändern, falls dies erforderlich sein sollte. EINSTELLUNGEN > Netzwerk > Verbindung Aufruf: Parameter Max.
Seite 215: Wlan-Access-Point
9.2.2.3 WLAN-Access-Point 9.2.2.3.1 Allgemeine Einstellungen Sie können festlegen, ob Sie die WLAN-Funktion des Rekorders verwenden wollen, um eine Verbindung zu WLAN-Kameras herstellen zu können. Sie können hier weitere Grundeinstellungen vornehmen. EINSTELLUNGEN > Netzwerk > WLAN AP > Allgemein Aufruf: Parameter 2,4 GHz Aktiviert den WLAN Access-Point, wenn Sie den Haken setzen SSID...
Seite 216: Netzwerk-Einstellungen Wlan-Ap
9.2.2.3.2 Netzwerk-Einstellungen WLAN-AP Sie können die Netzwerkeinstellungen des Access Points eingeben oder bearbeiten. EINSTELLUNGEN > Netzwerk > WLAN AP > Erweitert Aufruf: Parameter IP Adresse IP-Adresse des Access Points Subnetzmaske Subnetzmaske des Access Points Standard Gateway Standard-Gateway des Access Points Start-IP Geben Sie den Adressbereich an, aus dem DHCP automatisch IP-Adressen vergibt.
Seite 217 Aktivieren/Deaktivieren der DDNS- Funktion EINSTELLUNGEN > Netzwerk > DDNS Aufruf: Parameter Wählen Sie den DDNS aus, bei dem Sie registriert sind. DDNS Die Server-IP wird automatisch eingetragen, wenn Sie den Server IP DDNS ausgewählt haben. Tragen Sie die Domain ein, die Sie bei der Registrierung Domain angegeben haben.
Seite 218: E-Mail-Einstellungen
9.2.2.5 E-Mail-Einstellungen Der Rekorder kann beim Auftreten bestimmter Ereignisse automatisch E-Mails an eine frei wählbare E-Mail-Adresse verschicken. Um das zu erreichen, werden einige Angaben zum E- Mail-Server des Absenders und weitere Angaben benötigt. Versendet eine Test-E-Mail. Falls die E-Mail ankommt, sind die Einstellungen korrekt.
Seite 219 Parameter Aktiviert oder deaktiviert die Funktion zum Versand von E-Mails bei bestimmten Ereignissen. SMTP Server SMTP-Server für den Versand von E-Mails Port Zum SMTP-Server zugehöriger Port für den Versand von E- Mails Anonym Falls Benutzername und Passwort nicht erforderlich sind, setzen Sie einen Haken.
Seite 220: Fernzugriff Über P2P-Dienst (De-)Aktivieren
9.2.2.6 Fernzugriff über P2P-Dienst (de-)aktivieren Der Fernzugriff auf den Rekorder über den P2P-Dienst ist eine sichere Alternative zum direkten Fernzugriff mit Hilfe von DDNS. Sie müssen keinen dynamischen Domänennamen beantragen, keine Portzuordnung vornehmen oder keinen Transit-Server bereitstellen. Voraussetzung: Sie müssen sich die App gDMSS herunterladen und installieren. Folgen Sie im Anschluss den Anweisungen der App.
Seite 221: Fernzugriff Über Proxyserver
9.2.2.7 Fernzugriff über Proxyserver Sie können über einen speziellen Proxy-Server auf den Rekorder zugreifen. Die Funktion ist nur in Sonderfällen notwendig. Sollten Sie die Funktion benötigen, wenden Sie sich bitte an den Hersteller. Aufruf: EINSTELLUNGEN > Netzwerk > Registrierung Parameter Server IP IP-Adresse des Proxyservers Port...
Seite 222: Ereignisse Behandeln
9.2.3 Ereignisse behandeln 9.2.3.1 Bewegung erkennen Diese Funktion wird eingesetzt, wenn ihre Kameras keine eigene Bewegungserkennung besitzen. Aufruf: EINSTELLUNGEN > Ereignis > Erkennung-Bew Erkennung 222 von 274...
Seite 223 Parameter Aktivieren Ein gesetzter Haken aktiviert die Bewegungserkennung für den gewählten Kanal. Kanal Kanal, für den die Einstellungen vorgenommen werden. Bevor Sie den Kanal wechseln, klicken Sie unbedingt auf die Schaltfläche Speichern, ansonsten gehen ihre Einstellungen verloren. Hierrüber werden die Zeiträume für eine Bewegungsserkennung Abschnitt Einst.
Seite 224: Ptz-Kamera Steuern
PTZ aktivieren Bei Auftreten eines Bewegungs-Alarms können auswählbare PTZ-Kameras vordefinierte Bewegungsabläufe durchführen. Einst. Jeder Bewegungsablauf wird zuvor als Voreinstellung 9.1.3.1 PTZ-Kamera steuern abgespeichert (siehe Kapitel konfigurieren). 1. Setzen Sie einen Haken im Kontrollkästchen, um die PTZ- Funktion zu aktivieren. 2. Klicken Sie rechts daneben auf die Schaltfläche Setzen. ...
Seite 225 Bereichsauswahl Löscht alle Löscht nur den aktuellen Überwachungsbereiche Überwachungsbereich Parameter des Überwachungsbereichs 225 von 274...
Seite 226 Legen Sie einen oder mehrere Überwachungsbereiche wie folgt fest: Einst. rechts neben Region. 1. Klicken Sie auf die Schaltfläche  Es öffnet sich das folgende Fenster: Der erste Überwachungsbereich wird vollflächig angezeigt (rote Schraffur). 2. Falls Sie nur den einen vollflächigen Überwachungsbereich benötigen, stellen Sie die Parameter für den Überwachungsbereich ein und verlassen das Fenster mit einem Klick auf die Schaltfläche Speichern.
Seite 227 Hier wurden 2 einzelne Felder wieder entfernt. 5. Stellen Sie die Parameter für den gewählten Überwachungsbereich ein. 6. Falls Sie keine weiteren Überwachungsbereiche erstellen wollen, verlassen Sie das Fenster mit einem Klick auf die Schaltfläche Speichern. 7. Wählen Sie in der Bereichsauswahl den farbigen Reiter für den nächsten Überwachungsbereich.
Seite 228 10. Falls Sie einen weiteren Überwachungsbereich erstellen wollen, fahren Sie fort mit Schritt 7. 11. Klicken Sie auf die Schaltfläche Speichern. Parameter des Überwachungsbereichs Es gibt 4 mögliche Überwachungsbereiche. Für jeden Überwachungsbereich können Sie die folgenden Parameter einstellen. Region Geben Sie einen aussagekräftigen Namen für den Überwachungsbereich an, z.B.
Seite 229: Videoverlust Erkennen
9.2.3.2 Videoverlust erkennen Die Erkennung eines Videoverlusts funktioniert nur dann, wenn eine Analogkamera über einen anderen Rekorder verbunden und in diesen Rekorder eingebunden ist. Grund für ein ausgefallenes Videosignal kann ein durchtrenntes Kabel, eine defekte Kamera oder eine ausgefallene Stromversorgung sein. Durch Aktivierung dieser Funktion kann auf unterschiedliche Weise auf den Verlust des Videosignals reagiert werden.
Seite 230 Parameter Aktivieren Ein gesetzter Haken aktiviert die Videosignalverlust-Funktion für den gewählten Kanal. Kanal Kanal, für den die Einstellungen vorgenommen werden. Bevor Sie den Kanal wechseln, klicken Sie unbedingt auf die Schaltfläche Speichern, ansonsten gehen ihre Einstellungen verloren. Hierrüber werden die Zeiträume für die Erkennung eines Abschnitt Einst.
Seite 231: Sabotage Erkennen
Aktiviert die wechselnde Anzeige der gewählten Kanäle. Dabei Tour Einst. wird jeder Kanal im Vollbildmodus angezeigt. Schnappschuss Aktiviert die Aufzeichnung von Einzelbildern für die gewählten Kanäle. Einst. Unverzüglich Wenn aktiviert, wird die ausgewählte Audio-Datei bei einem sprechen Sabotage-Ereignis abgespielt. Nachricht anzeigen Zeigt ein Nachrichtenfenster auf dem Bildschirm an, sobald ein Verlust des Videosignals erkannt wurde.
Seite 232 Parameter Aktivieren Ein gesetzter Haken aktiviert die Sabotage-Funktion für den gewählten Kanal. Kanal Kanal, für den die Einstellungen vorgenommen werden. Bevor Sie den Kanal wechseln, klicken Sie unbedingt auf die Schaltfläche Speichern, ansonsten gehen ihre Einstellungen verloren. Hierrüber werden die Zeiträume für die Erkennung einer Abschnitt Einst.
Seite 233: Alarm Einer Ip-Kamera Erkennen
Schnappschuss Aktiviert die Aufzeichnung von Einzelbildern für die gewählten Kanäle. Einst. Unverzüglich Aktiviert das Abspielen der ausgewählten Audio-Datei bei einem sprechen Sabotage-Ereignis. Nachricht anzeigen Zeigt ein Nachrichtenfenster auf dem Bildschirm an, sobald eine Sabotage der Kamera erkannt wurde. email senden Aktiviert den Versand einer E-Mail bei einem Sabotage-Ereignis Summer Aktiviert die Ausgabe eines Rekorder-Summertons bei einem...
Seite 234: Zeiträume Für Ereigniserkennung
Parameter Alarmkanal Aktiviert den Alarmkanal, für den die Einstellungen vorgenommen werden. Bevor Sie den Alarmkanal wechseln, klicken Sie unbedingt auf die Schaltfläche Speichern, ansonsten gehen ihre Einstellungen verloren. Alarm Alias Frei wählbarer Name für den Alarm Legen Sie fest, zu welchen Zeiten die Erkennung eines Kamera- Abschnitt Einst.
Seite 235 PTZ aktivieren Bei Auftreten eines Bewegungs-Alarms können auswählbare PTZ-Kameras vordefinierte Bewegungsabläufe durchführen. Einst. Jeder Bewegungsablauf wird zuvor als Voreinstellung 9.1.3.1 PTZ-Kamera steuern abgespeichert (siehe Kapitel konfigurieren). 1. Setzen Sie einen Haken im Kontrollkästchen, um die PTZ- Funktion zu aktivieren. 2. Klicken Sie rechts daneben auf die Schaltfläche Setzen. ...
Seite 236: Verlust Der Netzwerkverbindung Erkennen
Schnappschuss Aktiviert die Aufzeichnung von Einzelbildern für die gewählten Kanäle. Einst. Unverzüglich Aktiviert das Abspielen der ausgewählten Audio-Datei bei einem sprechen Kamera-Alarm. Wenn aktiviert, wird die ausgewählte Audio-Datei bei einem Kamera-Alarm abgespielt. Nachricht anzeigen Aktiviert die Anzeige eines Nachrichtenfensters auf dem Bildschirm, sobald ein Kamera-Alarm erkannt wurde.
Seite 237 Parameter Alarmkanal Aktiviert den Alarmkanal, für den die Einstellungen vorgenommen werden. Bevor Sie den Kanal wechseln, klicken Sie unbedingt auf die Schaltfläche Speichern, ansonsten gehen ihre Einstellungen verloren. Aufnahmekanal Bei Verlust der Netzwerkverbindung können Bilder durch andere Kameras aufgezeichnet werden. Einst.
Seite 238: Abweichungen Vom Normalzustand Erkennen
Nachricht anzeigen Aktiviert die Anzeige eines Nachrichtenfensters auf dem Bildschirm, sobald ein Verlust der Netzwerkverbindung erkannt wurde. email senden Aktiviert den Versand einer E-Mail bei einem Verlust der Netzwerkverbindung. Summer Aktiviert die Ausgabe eines Rekorder-Summertons bei Verlust der Netzwerkverbindung. Log aktivieren Aktiviert die Protokollierung bei Verlust der Netzwerkverbindung.
Seite 239 Parameter Ereignis Folgende Ereignisse können verwaltet werden: Keine HDD: Die Festplatte ist defekt oder wurde ausgebaut.   HDD-Fehler: Es wurde ein schwerwiegender Festplattenfehler erkannt, der den Austausch der Festplatte erfordert. Daten können evtl. noch gesichert werden. Speicher voll: Es ist nur noch ein gewisser Anteil an freiem ...
Seite 240: Netzwerkereignisse Erkennen
9.2.3.6.2 Netzwerkereignisse erkennen Auf Abweichungen vom Normalzustand des Netzwerkes kann der Rekorder mit verschiedenen Maßnahmen reagieren. Ereignisse, auf die der Rekorder reagieren kann sind Hardwareprobleme von Netzwerkgeräten, sowie IP- und MAC-Adressenkonflikte. Maßnahmen bei Eintreffen eines Ereignisses können Benachrichtigungen, akustische Signale oder Protokollierung sein. Aufruf: EINSTELLUNGEN >...
Seite 241: Benutzerereignisse Erkennen
Parameter Ereignis Folgende Ereignisse können verwaltet werden: Netzwerk getrennt: Ein Netzwerkkabel wurde abgetrennt,  eine Netzwerkkarte oder ein anderes Netzwerkgeräte ist defekt. Konflikt: Mindestens zwei Geräte im Netzwerk haben die  gleiche IP-Adresse Konflikt: Mindestens zwei Netzwerkgeräte besitzen  eine identische MAC-Adresse. Sie können für jedes der drei möglichen Ereignisse individuelle Einstellungen vornehmen.
Seite 242 Parameter Ereignis Folgende Ereignisse können verwaltet werden: Login Fehler: Ein Benutzer hat sich mit falschem Passwort  anmelden wollen. Sie können für jedes der möglichen Ereignisse individuelle Einstellungen vornehmen. Bevor Sie ein anderes Ereignis wählen, klicken Sie unbedingt auf die Schaltfläche Speichern, ansonsten gehen ihre Einstellungen verloren.
Seite 243: Zeiträume Für Ereigniserkennung Festlegen
9.2.3.7 Zeiträume für Ereigniserkennung festlegen Die Bewegungserkennung wird nur in den festgelegten Zeiträumen aktiviert. Für jeden Tag der Woche können maximal 6 Zeiträume festgelegt werden. Es gibt zwei Möglichkeiten, wie Zeiträume festgelegt werden können:  Durch Markieren mit der Maus auf dem Zeitstrahl ...
Seite 244: Speicher
Die zweite Methode erfolgt durch Eingabe der Zeiträume in einem Eingabefeld: Klicken Sie auf die Schaltfläche Setzen, die zum gewünschten Wochentag gehört.  Für jeden gewünschten Zeitraum müssen Sie die Start- und Endzeit eingeben. Stunden und Minuten sind getrennt einzugeben. ...
Seite 245: Zeiten Für Erlaubte Videoaufzeichnung
9.2.4.2 Zeiten für erlaubte Videoaufzeichnung Sie können für jede Art der Videoaufzeichnung festlegen, in welchem Zeitabschnitt die Videoaufzeichnung stattfinden darf. Die Art der Videoaufzeichnung kann wie folgt sein:  Dauerhaft  Bei einem Bewegungsereignis  Bei einem Alarm  Bei einer beliebigen Kombination aller Arten Für jeden Tag der Woche können maximal 6 Zeitabschnitte festgelegt werden.
Seite 246 Parameter Kanal Die Einstellungen werden für den gewählten Kanal (Kamera) vorgenommen. Offline Falls die Netzwerkverbindung ausfällt, kann die Videoaufzeichnung auf der SD-Karte der Kamera fortgesetzt werden. Sobald die Netzwerkverbindung wieder hergestellt ist, ruft der Rekorder automatisch die fehlende Videosequenz ab und setzt sie an der richtigen Stelle ein.
Seite 247 Zeiträume festlegen 1. Klicken Sie auf die zum Wochentag zugehörige Schaltfläche Einst.  Es öffnet sich das folgende Fenster: 2. Geben Sie für jeden gewünschten Zeitraum die Start- und Endzeit ein. 3. Wählen Sie die Art der Videoaufzeichnung. 4. Klicken Sie auf die Schaltfläche Speichern. Bitte beachten Sie: ...
Seite 248: Zeiten Für Erlaubte Schnappschüsse
9.2.4.3 Zeiten für erlaubte Schnappschüsse Sie können für jede Art der Einzelbildaufzeichnung festlegen, in welchem Zeitabschnitt die Einzelbildaufzeichnung stattfinden darf. Die Art der Einzelbildaufzeichnung kann wie folgt sein:  Dauerhaft  Bei einem Bewegungsereignis  Bei einem Alarm  Bei einer beliebigen Kombination aller Arten Für jeden Tag der Woche können maximal 6 Zeitabschnitte festgelegt werden.
Seite 249 Parameter Kanal Die Einstellungen werden für den gewählten Kanal (Kamera) vorgenommen. Art der Zeigt die farbliche Zuordnung zu der Art der Videoaufzeichnung. Einzelbildaufzeichnung  Dauerhafte Aufzeichnung  Aufzeichnung bei Bewegungsereignis  Aufzeichnung bei Alarm Aufzeichnung bei Bewegung und Alarm  Funktionen Kopieren Kopiert die Einstellungen des aktuellen Kanals auf weitere...
Seite 250: Festplattenverwaltung
9.2.4.4 Festplattenverwaltung Sie können den Typ der Festplatte einstellen, den Status der Festplatte anzeigen lassen, den gesamten und freien Speicher anzeigen lassen und Sie haben die Möglichkeit, die Festplatte zu formatieren. Aufruf: EINSTELLUNGEN > Speicher > Speicher 9.2.4.5 Aufzeichnung Für jeden Kanal können Sie einstellen, ob die Video-Aufzeichnung generell nicht erfolgen soll, nach einem Zeitplan oder dauerhaft.
Seite 251: Zeiten Für Erlaubte
Parameter Plan Die Videoaufzeichnungen finden für jeden gewählten Kanal so statt, wie sie im Kapitel 9.2.4.2 Zeiten für erlaubte Videoaufzeichnung festgelegt wurden. Manuell Alle ausgewählten Kanäle beginnen umgehend mit der Speichern Daueraufzeichnung, sobald Sie auf die Schaltfläche geklickt haben. Stop Alle Videoaufzeichnungen der ausgewählten Kanäle werden beendet.
Seite 252: Datums- Und Zeiteinstellungen
Parameter Gerätename Vergeben Sie einen Namen für den Rekorder, der z.B. den Standort beinhaltet Gerätenr. Falls verschiedene Rekorder im Netzwerk eingebunden sind, kann hier eine eindeutige Nummer für den Rekorder vergeben werden. Sprache Zur Auswahl stehen die Sprachen Englisch, Spanisch (Lateinamerika), Deutsch und Niederländisch Auto Abmelden Nach der angegebenen Zeit wird der eingeloggte Benutzer...
Seite 253: Urlaubs- Und Feiertagsliste Erstellen
Parameter Systemzeit Stellen Sie Datum und Uhrzeit manuell ein. Geben Sie im Pulldownmenü die örtliche Zeitzone an. In Deutschland ist das GMT+1. Sommerzeit Setzen Sie den Haken, wenn automatisch auf Sommerzeit umgestellt werden soll. DST-Typ Für den deutschsprachigen Raum verwenden Sie den DST-Typ Woche.
Seite 254: Anzeige
Fügen Sie wie folgt einen Urlaubs- oder Feiertagstermin ein: Neue Ferientage. 1. Klicken Sie auf die Schaltfläche  Es öffnet sich das folgende Fenster: 2. Geben Sie die Parameter ein. 3. Klicken Sie auf die Schaltfläche Speichern.  Es öffnet sich wieder das Fenster mit der Urlaubsliste. 4.
Seite 255: Live-Tour
Parameter Auflösung Wählen Sie die native Auflösung Ihres Bildschirms. Transparenz Gibt an, wie viel Hintergrund bei dieser grafischen Benutzeroberfläche zu sehen ist. Beste Erkennbarkeit ist bei 0% gegeben. Zeit anzeigen Blendet die Uhrzeit oben rechts im Vorschaufenster ein. Kanal anzeigen Zeigt für jedes Kamerabild unten rechts die Bezeichnung des Kanals an (D1-D4) Bild verbessern...
Seite 256: Audio-Dateien
Parameter und Funktionen Bei gesetztem Haken wird die Tour aktiviert. Intervall Gibt die Zeit bis zu einem Bildwechsel an. Der Wert kann zwischen 1 s und 120 s liegen. Fenster teilen In der 4-Bild-Ansicht ist die Reihenfolge und Anzahl der angezeigten Kanäle vorgegeben.
Seite 257: Audio-Dateien In Intervallen Abspielen
Funktionen Wählen Sie im Dateiauswahlfenster die gewünschte Audio-Datei Audiodatei aus. Verwendbar sind zurzeit nur mp3-Dateien. Sie können die Audio-Datei löschen. Nach einer Sicherheitsabfrage wird Sie aus der Audiodateiliste entfernt. 9.2.5.3.2 Audio-Dateien in Intervallen abspielen Sie können eine Audio-Datei in bestimmten Intervallen wiedergeben. Dabei können Sie für unterschiedliche Zeiträume individuelle Audio-Dateien, Intervalle und Abspielwiederholungen festlegen.
Seite 258: Benutzerkonten
9.2.5.4 Benutzerkonten 9.2.5.4.1 Benutzer hinzufügen oder entfernen Sie können einen Benutzer mit Administrator- oder eingeschränkten Benutzer-Rechten hinzufügen. Benutzerliste Benutzer ändern Benutzer entfernen Aufruf: EINSTELLUNGEN > System > Konto >-Benutzer 258 von 274...
Seite 259 Gehen Sie wie folgt vor: 1. Klicken Sie auf die Schaltfläche Benutzer.  Das folgende Fenster öffnet sich: System-Benutzerrechte 2. Geben Sie Benutzername und Passwort ein. Optional geben Sie noch einen Hinweis (Memo) zum Benutzer ein. 3. Wählen Sie aus, zu welcher Gruppe der Benutzer gehören soll. ...
Seite 260: Benutzer Ändern
9.2.5.4.2 Benutzer ändern Sie können den Benutzer einer anderen Gruppe zuweisen, das Passwort ändern, einen Hinweis (Memo) geben oder ändern und die Benutzerrechte durch Entfernen oder setzen der Haken ändern. Einige Haken können unter Umständen aufgrund der Gruppenrechte nicht gesetzt werden. Benutzerliste Benutzer ändern Aufruf:...
Seite 261: Gruppe Hinzufügen Oder Entfernen
9.2.5.4.3 Gruppe hinzufügen oder entfernen Sie können Benutzergruppen mit individuell festlegbaren Gruppenrechten einrichten. Sie können festlegen, welche Systemeinstellungen eine bestimmte Gruppe bearbeiten darf und welche Kanäle am Monitor oder Rekorder angezeigt werden dürfen. Voraussetzung: Das Löschen einer Gruppe ist nur dann möglich, wenn alle Benutzer, die Mitglied dieser Gruppe sind, vorher gelöscht wurden.
Seite 262: Gruppe Ändern
Bitte beachten Sie: Wiedergabe Monitor Bei Auswahl der Reiter können Sie angeben, ob der Benutzer nur bestimmte Kanäle ansehen darf. Standardmäßig darf der Benutzer alle Kamerabilder ansehen. Mit Monitor ist die Live-Ansicht gemeint. Sie können in der Gruppenliste einzelne Gruppen ändern oder löschen. 9.2.5.4.4 Gruppe ändern Sie können den Gruppennamen oder den Hinweis (Memo) geben oder ändern und die...
Seite 263: Sicherheitsfragen Festlegen Oder Ändern
9.2.5.4.5 Sicherheitsfragen festlegen oder ändern Diese Einstellungen können nur direkt am Rekorder vorgenommen werden (siehe Kapitel 7.5.4.5 Sicherheitsfragen und Antworten festlegen oder ändern). 263 von 274...
Seite 264: Sicherheit Erhöhen
9.2.5.5 Sicherheit erhöhen 9.2.5.5.1 Adressfilter hinzufügen oder löschen Sie können die Sicherheit des Systems erhöhen, indem Sie nur Zugriff von vertrauenswürdigen IP-Adressen gestatten oder bestimmte IP-Adressen blockieren. Zulässige Adressen sind IPv4, IPv6 und MAC-Adressen. Listenart Adresse oder Adressbereich Filterliste aktivieren Filterliste bearbeiten Adresse oder Adressbereich löschen...
Seite 265: Systemwartung
Bitte beachten Sie:  Sie können einzelne Adressen oder Adressbereiche vorübergehend deaktivieren, in dem Sie in der Filterliste den Haken neben der Start-Adresse entfernen. Klicken Sie nach Ihren Änderungen auf die Schaltfläche Speichern.  Sie können 2 Adresslisten anlegen und bearbeiten, in dem Sie die Listenart wechseln. Aktiv ist aber immer nur die Liste, die zuletzt gewählt wurde.
Seite 266: Automatischen Neustart Aktivieren
9.2.5.6 Automatischen Neustart aktivieren Sie können einstellen, ob oder wann ein Neustart des Rekorders erfolgen soll. Aufruf: EINSTELLUNGEN > System > Autowartung Parameter Auto Neustart Der Neustart kann folgendermaßen durchgeführt werden:  Nie  Täglich  Wöchentlich, an frei wählbaren Wochentagen Uhrzeit, zu der der Neustart erfolgt.
Seite 267: Backup
9.2.5.7 Backup Sie können die Systemkonfiguration des Rekorders exportieren und auf diesem oder einem anderen, baugleichen Rekorder mit gleicher Firmware wieder importieren. Aufruf: EINSTELLUNGEN > System > Backup > Import/Export 267 von 274...
Seite 268: Standard
Funktionen Lädt die Systemkonfiguration auf den Rekorder. … 1. Klicken Sie auf die Schaltfläche 2. Wählen Sie eine Konfigurationsdatei aus. Import 3. Klicken Sie auf die Schaltfläche Import.  Die neue Systemkonfiguration wird sofort auf den Rekorder geladen. Speichert die Systemkonfiguration auf dem Rechner. 1.
Seite 269: Firmware-Upgrade Durchführen
1. Wählen Sie die Bereiche aus, die auf Werkseinstellung zurückgesetzt werden sollen. Factory Reset. 2. Klicken Sie auf die Schaltfläche  Sie erhalten eine Sicherheitsabfrage, die Sie bestätigen müssen, oder Sie brechen den Vorgang ab.  Nachdem der Rekorder auf Werkseinstellung gesetzt wurde, wird er neu gestartet. Sie müssen nun einige oder alle Systemeinstellungen manuell wieder herstellen.
Seite 270: Informationen Zum Rekorder
Informationen zum Rekorder 9.3.1 Versionsdaten des Rekorders anzeigen Sie können sich die Versionsdaten, genaue Modellbezeichnung und Seriennummer des Rekorders anzeigen lassen. INFO > Version Aufruf: 9.3.2 Ereignisprotokoll anzeigen Der Rekorder protokolliert gemäß ihren Einstellungen eine Vielzahl an Ereignissen. Sie können sich die Protokolleinträge eines bestimmten Zeitraumes ansehen, auf einem Rechner sichern oder die komplette Protokollliste auf dem Rekorder löschen.
Seite 271: Angemeldete Benutzer Im Netzwerk
Parameter Start- und Endzeit Einträge werden nur für diesen Zeitraum gesucht Durch die Auswahl einer bestimmten Art von Ereignissen kann das Suchergebnis weiter eingeschränkt werden. Funktionen Wenn Sie Ihre Suchkriterien eingegeben haben, starten Sie die Suche Suche mit einem Klick auf die Schaltfläche Suche. Speichert das Suchergebnis auf dem Rechner ab.
Seite 272: Festplattenzustand
9.3.4 Festplattenzustand Sie können sich die ausgelesenen SMART-Werte der Festplatte anzeigen lassen, um eventuelle Festplattendefekte erkennen zu können. Mit einem Doppelklick öffnen Sie das Fenster mit den SMART- Parametern INFO > System > HDD Info Aufruf: 272 von 274...
Seite 273: Entsorgung
Entsorgung Elektronische Geräte gehören nicht in den Hausmüll. Entsorgen sie die Geräte nach ihrer Lebenszeit umweltgerecht über eine örtliche Sammelstelle für gebrauchte elektrische und elektronische Altgeräte. Weitere Informationen zum Recycling erhalten Sie von Ihrer Kommune oder den kommunalen Entsorgungsbetrieben. 273 von 274...
Seite 274: Technische Daten
Technische Daten Betriebssystem Embedded Linux Anzahl IP-Kameras 1 ~ 4 Unterstützte Hersteller lunaIP, -NVR, -DVR, diverse Videoausgang je 1 x VGA / HDMI Auflösung Aufnahme 8MP/6MP/5MP/4MP/3MP/1080P/720P/D1... Kompressionsverfahren H.265+/H.264+/H.265/H.264 Bewegungserkennung wird unterstützt (abhängig von der Kamera) Aufnahmerate 80 Mbps Datenrate 16 Kbps~20 Mbps pro Kanal...

lunaIP L-IPR-5104-W Bedienungsanleitung

1 Sicherheit

2 Der CCTV-Rekorder L-IPR-5104-W

3 Gerätebeschreibung

4 Benutzerhinweise

5 Mit dem Rekorder Arbeiten

6 Inbetriebnahme und Ersteinrichtung

7 Einstellungen

8 Informationen zum Rekorder

9 Zugriff über Browser

10 Entsorgung

11 Technische Daten

Quicklinks

Verwandte Anleitungen für lunaIP L-IPR-5104-W

Inhaltszusammenfassung für lunaIP L-IPR-5104-W
