4 Montage und Installation
Anschluss eines 24-V-Einkanalzählers
Aufbau der Leitung
24-V-Einkanalzähler
anschließen
60
Der Aufbau der Leitung zum Anschluss von Zählimpulsen muss unbedingt
folgende Punkte erfüllen:
 Geschirmte Leitung mit 85-%-Bedeckung
 Beilauflitze, Kupfer verzinnt
 Leitungsquerschnitt 0,14 mm
Der Anschluss von Einkanalzählern ist bei allen vier universellen I/Os und an

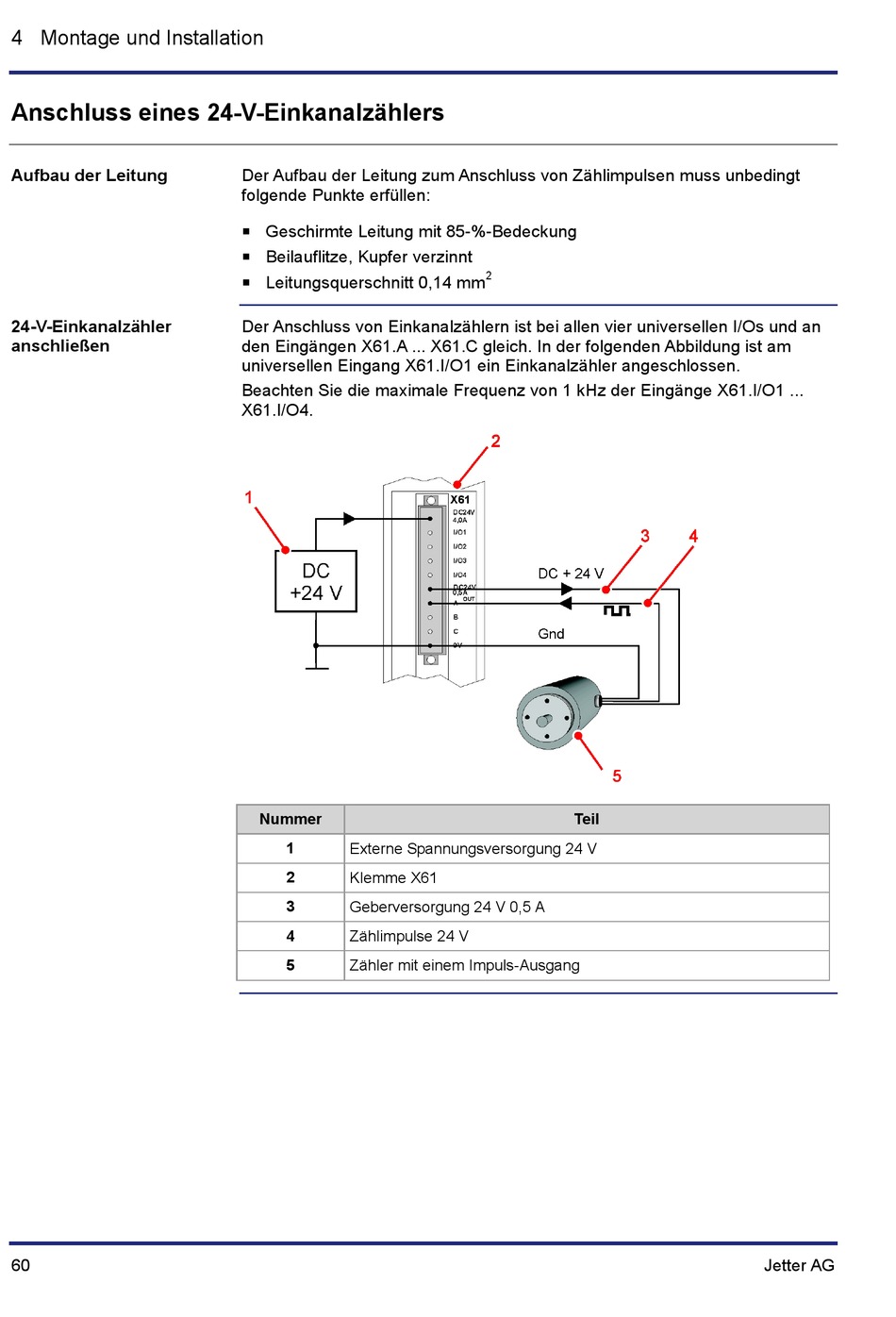

den Eingängen X61.A ... X61.C gleich. In der folgenden Abbildung ist am
universellen Eingang X61.I/O1 ein Einkanalzähler angeschlossen.
Beachten Sie die maximale Frequenz von 1 kHz der Eingänge X61.I/O1 ...
X61.I/O4.
Nummer
1 Externe Spannungsversorgung 24 V
2
Klemme X61
3 Geberversorgung 24 V 0,5 A
4
Zählimpulse 24 V
5 Zähler mit einem Impuls-Ausgang
2
Teil
