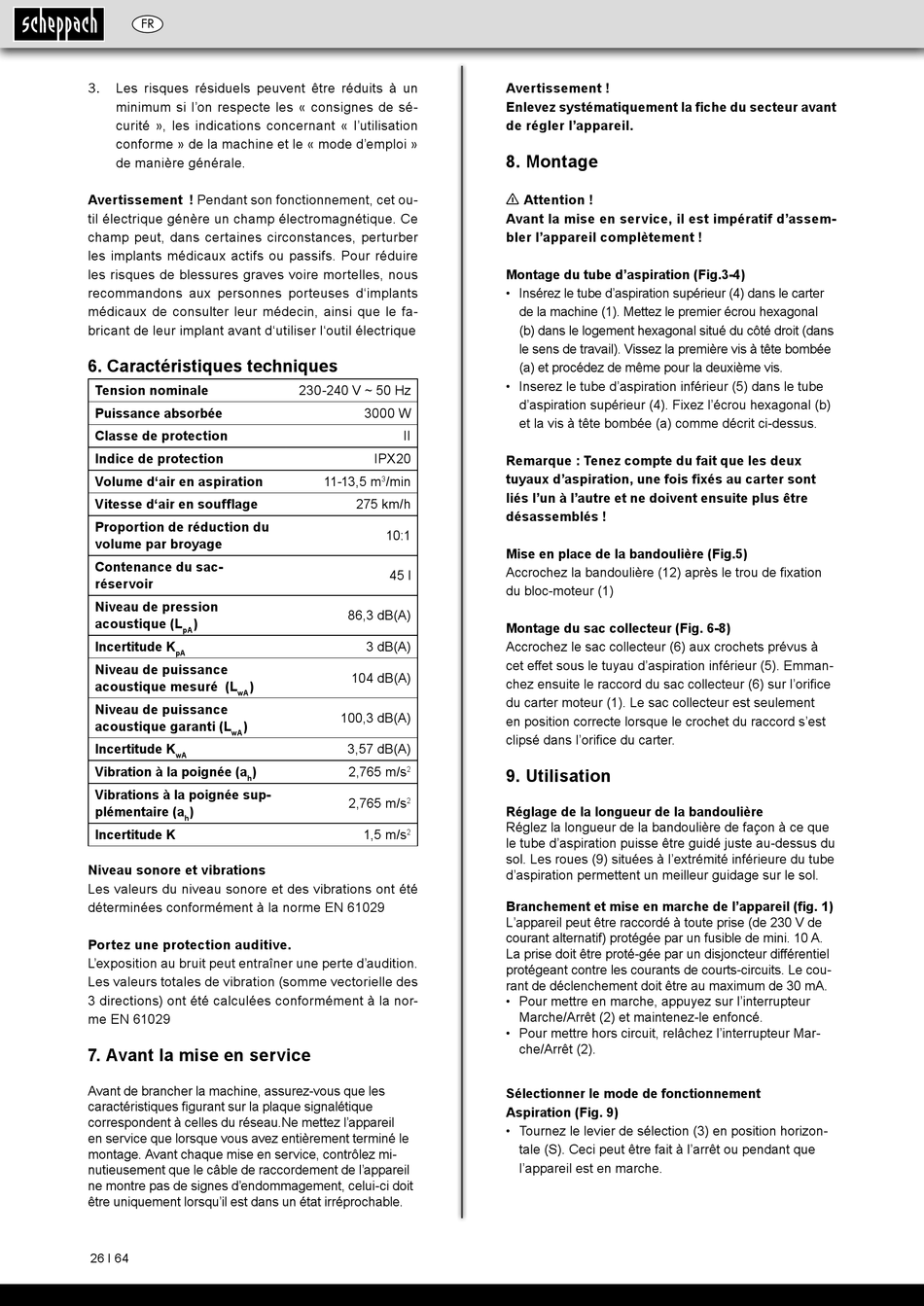

FR
3. Les risques résiduels peuvent être réduits à un
minimum si l'on respecte les « consignes de sé-
curité », les indications concernant « l'utilisation
conforme » de la machine et le « mode d'emploi »
de manière générale.
Avertissement ! Pendant son fonctionnement, cet ou-
til électrique génère un champ électromagnétique. Ce
champ peut, dans certaines circonstances, perturber
les implants médicaux actifs ou passifs. Pour réduire
les risques de blessures graves voire mortelles, nous
recommandons aux personnes porteuses d'implants
médicaux de consulter leur médecin, ainsi que le fa-
bricant de leur implant avant d'utiliser l'outil électrique
6. Caractéristiques techniques
Tension nominale
Puissance absorbée
Classe de protection
Indice de protection
Volume d'air en aspiration
Vitesse d'air en soufflage
Proportion de réduction du
volume par broyage
Contenance du sac-
réservoir
Niveau de pression
acoustique (L )
pA
Incertitude K
pA
Niveau de puissance
acoustique mesuré (L )
wA
Niveau de puissance
acoustique garanti (L )
wA
Incertitude K
wA
Vibration à la poignée (a )
h
Vibrations à la poignée sup-
plémentaire (a )
h
Incertitude K
Niveau sonore et vibrations
Les valeurs du niveau sonore et des vibrations ont été
déterminées conformément à la norme EN 61029
Portez une protection auditive.
L'exposition au bruit peut entraîner une perte d'audition.
Les valeurs totales de vibration (somme vectorielle des
3 directions) ont été calculées conformément à la nor-
me EN 61029

7. Avant la mise en service

Avant de brancher la machine, assurez-vous que les
caractéristiques figurant sur la plaque signalétique
correspondent à celles du réseau.Ne mettez l'appareil
en service que lorsque vous avez entièrement terminé le
montage. Avant chaque mise en service, contrôlez mi-
nutieusement que le câble de raccordement de l'appareil
ne montre pas de signes d'endommagement, celui-ci doit
être uniquement lorsqu'il est dans un état irréprochable.
26 І 64
230-240 V ~ 50 Hz
3000 W
II
IPX20
11-13,5 m /min
3
275 km/h
10:1
45 l
86,3 dB(A)
3 dB(A)
104 dB(A)
100,3 dB(A)
3,57 dB(A)
2,765 m/s
2
2,765 m/s
2
1,5 m/s
2
Avertissement !
Enlevez systématiquement la fiche du secteur avant
de régler l'appareil.

8. Montage

n
Attention !
Avant la mise en service, il est impératif d'assem-
bler l'appareil complètement !
Montage du tube d'aspiration (Fig.3-4)
• Insérez le tube d'aspiration supérieur (4) dans le carter
de la machine (1). Mettez le premier écrou hexagonal
(b) dans le logement hexagonal situé du côté droit (dans
le sens de travail). Vissez la première vis à tête bombée
(a) et procédez de même pour la deuxième vis.
• Inserez le tube d'aspiration inférieur (5) dans le tube
d'aspiration supérieur (4). Fixez l'écrou hexagonal (b)
et la vis à tête bombée (a) comme décrit ci-dessus.
Remarque : Tenez compte du fait que les deux
tuyaux d'aspiration, une fois fixés au carter sont
liés l'un à l'autre et ne doivent ensuite plus être
désassemblés !
Mise en place de la bandoulière (Fig.5)
Accrochez la bandoulière (12) après le trou de fixation
du bloc-moteur (1)
Montage du sac collecteur (Fig. 6-8)
Accrochez le sac collecteur (6) aux crochets prévus à
cet effet sous le tuyau d'aspiration inférieur (5). Emman-
chez ensuite le raccord du sac collecteur (6) sur l'orifice
du carter moteur (1). Le sac collecteur est seulement
en position correcte lorsque le crochet du raccord s'est
clipsé dans l'orifice du carter.

9. Utilisation

Réglage de la longueur de la bandoulière
Réglez la longueur de la bandoulière de façon à ce que
le tube d'aspiration puisse être guidé juste au-dessus du
sol. Les roues (9) situées à l'extrémité inférieure du tube
d'aspiration permettent un meilleur guidage sur le sol.
Branchement et mise en marche de l'appareil (fig. 1)
Lʼappareil peut être raccordé à toute prise (de 230 V de
courant alternatif) protégée par un fusible de mini. 10 A.
La prise doit être proté-gée par un disjoncteur différentiel
protégeant contre les courants de courts-circuits. Le cou-
rant de déclenchement doit être au maximum de 30 mA.
• Pour mettre en marche, appuyez sur l'interrupteur
Marche/Arrêt (2) et maintenez-le enfoncé.
• Pour mettre hors circuit, relâchez l'interrupteur Mar-
che/Arrêt (2).
Sélectionner le mode de fonctionnement
Aspiration (Fig. 9)
• Tournez le levier de sélection (3) en position horizon-
tale (S). Ceci peut être fait à l'arrêt ou pendant que
l'appareil est en marche.
