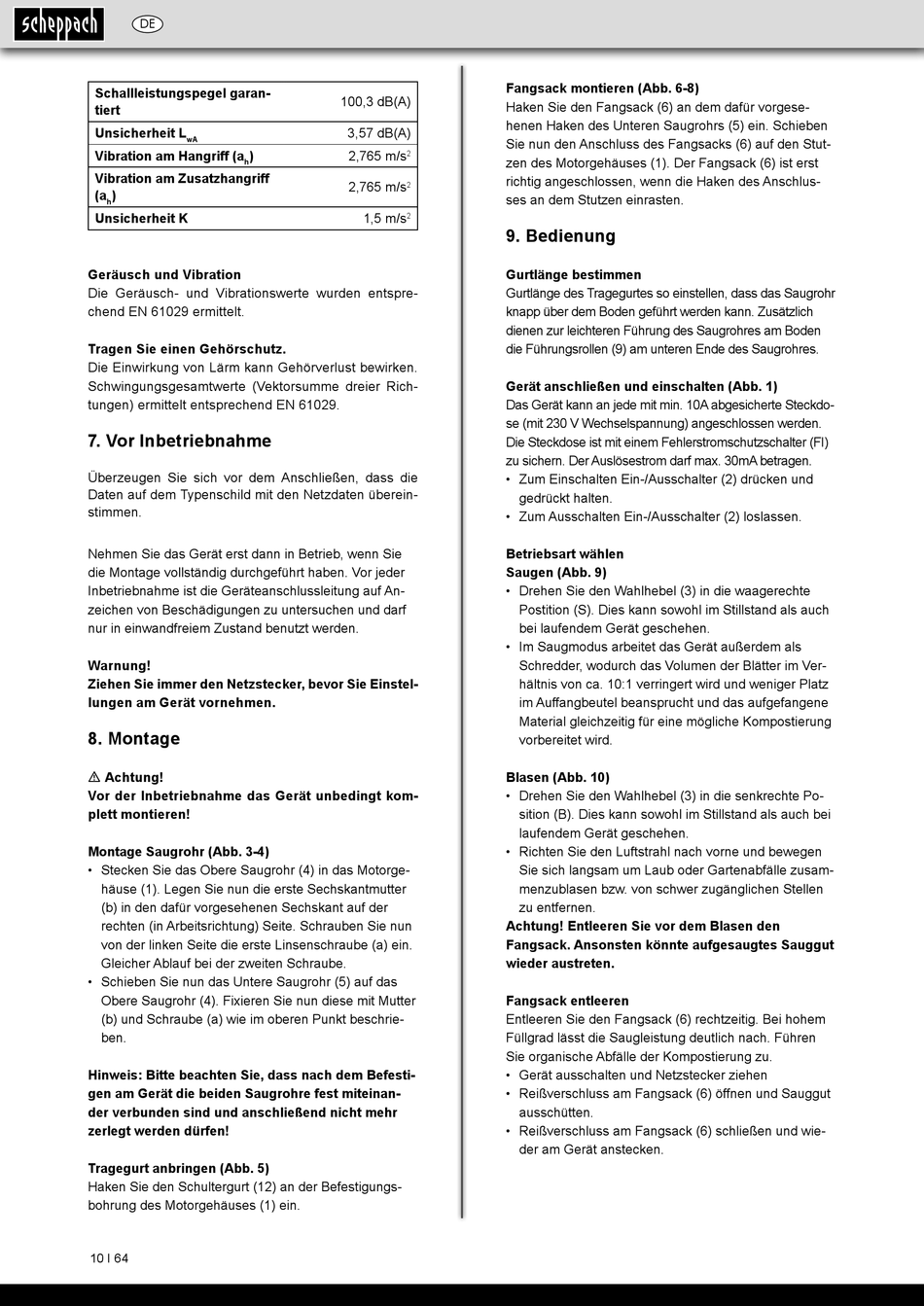

Vor Inbetriebnahme; Montage; Bedienung - Scheppach LB2600E Originalbetriebsanleitung

DE
Schallleistungspegel garan-
tiert
Unsicherheit L
wA
Vibration am Hangriff (a )
h
Vibration am Zusatzhangriff
(a )
h
Unsicherheit K
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entspre-
chend EN 61029 ermittelt.
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Schwingungsgesamtwerte (Vektorsumme dreier Rich-
tungen) ermittelt entsprechend EN 61029.

7. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die
Daten auf dem Typenschild mit den Netzdaten überein-
stimmen.
Nehmen Sie das Gerät erst dann in Betrieb, wenn Sie
die Montage vollständig durchgeführt haben. Vor jeder
Inbetriebnahme ist die Geräteanschlussleitung auf An-
zeichen von Beschädigungen zu untersuchen und darf
nur in einwandfreiem Zustand benutzt werden.
Warnung!
Ziehen Sie immer den Netzstecker, bevor Sie Einstel-
lungen am Gerät vornehmen.

8. Montage

m Achtung!
Vor der Inbetriebnahme das Gerät unbedingt kom-
plett montieren!
Montage Saugrohr (Abb. 3-4)
• Stecken Sie das Obere Saugrohr (4) in das Motorge-
häuse (1). Legen Sie nun die erste Sechskantmutter
(b) in den dafür vorgesehenen Sechskant auf der
rechten (in Arbeitsrichtung) Seite. Schrauben Sie nun
von der linken Seite die erste Linsenschraube (a) ein.
Gleicher Ablauf bei der zweiten Schraube.
• Schieben Sie nun das Untere Saugrohr (5) auf das
Obere Saugrohr (4). Fixieren Sie nun diese mit Mutter
(b) und Schraube (a) wie im oberen Punkt beschrie-
ben.
Hinweis: Bitte beachten Sie, dass nach dem Befesti-
gen am Gerät die beiden Saugrohre fest miteinan-
der verbunden sind und anschließend nicht mehr
zerlegt werden dürfen!
Tragegurt anbringen (Abb. 5)
Haken Sie den Schultergurt (12) an der Befestigungs-
bohrung des Motorgehäuses (1) ein.
10 І 64
Fangsack montieren (Abb. 6-8)
100,3 dB(A)
Haken Sie den Fangsack (6) an dem dafür vorgese-
henen Haken des Unteren Saugrohrs (5) ein. Schieben
3,57 dB(A)
Sie nun den Anschluss des Fangsacks (6) auf den Stut-
2,765 m/s
2
zen des Motorgehäuses (1). Der Fangsack (6) ist erst
richtig angeschlossen, wenn die Haken des Anschlus-
2,765 m/s
2
ses an dem Stutzen einrasten.
1,5 m/s
2

9. Bedienung

Gurtlänge bestimmen
Gurtlänge des Tragegurtes so einstellen, dass das Saugrohr
knapp über dem Boden geführt werden kann. Zusätzlich
dienen zur leichteren Führung des Saugrohres am Boden
die Führungsrollen (9) am unteren Ende des Saugrohres.
Gerät anschließen und einschalten (Abb. 1)
Das Gerät kann an jede mit min. 10A abgesicherte Steckdo-
se (mit 230 V Wechselspannung) angeschlossen werden.
Die Steckdose ist mit einem Fehlerstromschutzschalter (FI)
zu sichern. Der Auslösestrom darf max. 30mA betragen.
• Zum Einschalten Ein-/Ausschalter (2) drücken und
• Zum Ausschalten Ein-/Ausschalter (2) loslassen.
Betriebsart wählen
Saugen (Abb. 9)
• Drehen Sie den Wahlhebel (3) in die waagerechte
• Im Saugmodus arbeitet das Gerät außerdem als
Blasen (Abb. 10)
• Drehen Sie den Wahlhebel (3) in die senkrechte Po-
• Richten Sie den Luftstrahl nach vorne und bewegen
Achtung! Entleeren Sie vor dem Blasen den
Fangsack. Ansonsten könnte aufgesaugtes Sauggut
wieder austreten.
Fangsack entleeren
Entleeren Sie den Fangsack (6) rechtzeitig. Bei hohem
Füllgrad lässt die Saugleistung deutlich nach. Führen
Sie organische Abfälle der Kompostierung zu.
• Gerät ausschalten und Netzstecker ziehen
• Reißverschluss am Fangsack (6) öffnen und Sauggut
• Reißverschluss am Fangsack (6) schließen und wie-
gedrückt halten.
Postition (S). Dies kann sowohl im Stillstand als auch
bei laufendem Gerät geschehen.
Schredder, wodurch das Volumen der Blätter im Ver-
hältnis von ca. 10:1 verringert wird und weniger Platz
im Auffangbeutel beansprucht und das aufgefangene
Material gleichzeitig für eine mögliche Kompostierung
vorbereitet wird.
sition (B). Dies kann sowohl im Stillstand als auch bei
laufendem Gerät geschehen.
Sie sich langsam um Laub oder Gartenabfälle zusam-
menzublasen bzw. von schwer zugänglichen Stellen
zu entfernen.
ausschütten.
der am Gerät anstecken.
