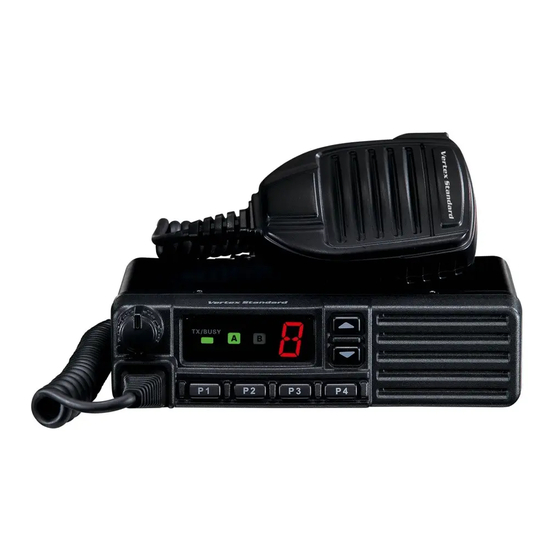

VX-2100E
Serie
Bedienungsanleitung
Germany
VERTEX STANDARD CO., LTD.
4-8-8 Nakameguro, Meguro-Ku, Tokyo 153-8644, Japan
VERTEX STANDARD
US Headquarters
10900 Walker Street, Cypress, CA 90630, U.S.A.
YAESU UK LTD.
Unit 12, Sun Valley Business Park, Winnall Close
Winchester, Hampshire, SO23 0LB, U.K.
VERTEX STANDARD HK LTD.
Unit 5, 20/F., Seaview Centre, 139-141 Hoi Bun Road,
Kwun Tong, Kowloon, Hong Kong
VERTEX STANDARD ( AUSTRALIA ) PTY., LTD.
Normanby Business Park, Unit 14/45 Normanby Road
Notting Hill 3168, Victoria, Australia
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Vertex Standard VX-2100E Serie
Inhaltszusammenfassung für Vertex Standard VX-2100E Serie
- Seite 1 Winchester, Hampshire, SO23 0LB, U.K. VERTEX STANDARD HK LTD. Unit 5, 20/F., Seaview Centre, 139-141 Hoi Bun Road, Kwun Tong, Kowloon, Hong Kong VERTEX STANDARD ( AUSTRALIA ) PTY., LTD. Normanby Business Park, Unit 14/45 Normanby Road Notting Hill 3168, Victoria, Australia...
-
Seite 2: Wir Gratulieren
Leistung einzusetzen. Bewahren Sie sie auf, falls später einmal etwas unklar sein sollte. Wir freuen uns, dass Sie sich dem VERTEX STANDARD Team angeschlossen haben. Sie können uns jederzeit anrufen – uns geht es um Ihre Kommunikation. Wir möchten Ihnen dabei helfen, Ihre Nachricht zu vermitteln. - Seite 3 Wichtige Kanalfrequenzdaten werden im EEPROM- und Flash-Speicher in der Zentraleinheit (CPU) gespeichert und können von Händlern mit einem PC sowie dem Programmierkabel und der CE82-Software von VERTEX STANDARD leicht einprogrammiert werden. Auf den folgenden Seiten werden die vielen fortgeschrittenen Funktionen und Merkmale des Sende-/Empfangsgeräts der Serie VX-2100E beschrieben.
-
Seite 4: Bedienelemente Und Anschlüsse
Bedienelemente und Anschlüsse Gerätevorderseite Wichtig! - Alle Tasten an der Gerätevorderseite sind programmierbare Funktionstasten, die entsprechend den Anforderungen für Ihr Netzwerk konfiguriert und von Ihrem VERTEX STANDARD Händler programmiert wurden. Im Folgenden wird ein typisch konfiguriertes Funkgerät beschrieben. ① ⑦... - Seite 5 Kanals zeigt sie einen Punkt „.“ an. ⑥ Funkgerät-Status-Anzeige Die Anzeigen „A“ und „B“ zeigen den aktuellen Funkgerät-Status an, der von Ihrem VERTEX STANDARD Händler durch entsprechende Programmierung auf Ihre spezifischen Kommunikations-/Netzwerkanforderungen eingestellt werden kann. Die möglichen Anzeigefunktionen für „A“ und „B“ werden nachstehend erläutert.
- Seite 6 ④ Klinke für externen Lautsprecher An diese 3,5-mm-Miniklinke mit zwei Kontakten kann ein externer Lautsprecher angeschlossen werden. Vorsicht! Erden Sie keine der Adern dieser Leitung und stellen Sie sicher, dass die Lautsprecherleistung für die Audioausgabe (12 W) des Funkgeräts ausreicht. VX-2100E Serie Bedienungsanleitung...
-
Seite 7: Grundlegende Funktionsweise Des Sende-/ Empfangsgeräts
Kanal frei ist. r Wenn die CTCSS- oder DCS-Sperre auf einen Kanal programmiert wurde, kann das Funkgerät nur dann senden, wenn kein Trägersignal empfangen wird oder wenn das empfangene Trägersignal die richtigen CTCSS-Tonfolge bzw. die richtige DCS-Kennung hat. VX-2100E Serie Bedienungsanleitung... -
Seite 8: Automatischer Sendezeitbegrenzer
Programmierungsmerkmale für die programmierbaren Tasten werden unten illustriert und ihre Funktionen werden auf den folgenden Seiten beschrieben. Für weitere Informationen wenden Sie sich bitte an Ihren VERTEX STANDARD Händler. Setzen Sie für die zukünftige Bezugnahme jeweils ein Häkchen in das Kästchen neben der Funktion, die den programmierbaren Tasten Ihres Funkgeräts... - Seite 9 TA SCAN Encryption € Emergency RESET CALL 1 CALL 2 CALL 3 Public Address EXT. ACC1 EXT. ACC2 Direct CH#1 Direct CH#2 AF Min Vr Lone Worker HA (Horn Alert) Key Lock € : Requires optional unit VX-2100E Serie Bedienungsanleitung...
-
Seite 10: Beschreibung Der Betriebsfunktionen
Um auf einen anderen Kanal umzuschalten, drücken Sie die auf diese Funktion programmierte Taste (kurz bzw. lang). Continuous Ch Up/Down (Kanal-Scrollen auf/ab) Wenn Sie die auf diese Funktion programmierte Taste gedrückt halten, beginnt das Funkgerät, schrittweise in Auf- bzw. Abwärtsrichtung durch die Kanäle zu scrollen. VX-2100E Serie Bedienungsanleitung... - Seite 11 Taste erneut (kurz bzw. lang); in der Kanalnummernanzeige erscheint wieder der Punkt „.“. DW ( Dual Watch ) ( Doppelüberwachung ) Das Leistungsmerkmal Doppelüberwachung ähnelt der Scan-Funktion mit der Ausnahme, dass nur zwei Kanäle überwacht werden: ¶ der aktuelle Betriebskanal und. ¶ der Prioritätskanal. VX-2100E Serie Bedienungsanleitung...
- Seite 12 Benutzer festgelegte Prioritätskanal fixiert. Drücken Sie jetzt die Kanalwahltaste, um einen weiteren Kanal (nicht den Suchlaufstartkanal (Scan Start)) auszuwählen. Ihr Funkgerät schaltet jetzt zwischen dem aktuell gewählten Kanal und dem vom Benutzer festgelegten Prioritätskanal hin und her. VX-2100E Serie Bedienungsanleitung...
- Seite 13 Sendefrequenz (Tx). Als Prioritätskanal dient dabei der Empfangskanal und das Funkgerät sendet immer auf dem Sendekanal, wenn im TA SCAN-Modus die Sendetaste gedrückt wird. Drücken Sie die auf diese Funktion programmierte Taste (kurz bzw. lang), um die TA SCAN-Funktion zu aktivieren/deaktivieren. VX-2100E Serie Bedienungsanleitung...
- Seite 14 Bei aktiviertem Sprach-Scrambler wird die Sprachverschleierung durch Drücken der auf Verschlüsselung programmierten Taste ein-bzw. ausgeschaltet. Emergency ( Notruf ) Die VX-2100E Serie bietet eine Notruf-Funktion, mit der bei Bedarf ein anderer Teilnehmer alarmiert werden kann, der auf der gleichen Frequenz wie der Kanal Ihres Sendeempfängers überwacht.
- Seite 15 Hupe Ihres Fahrzeugs ertönt. Key Lock (Tastensperre) Drücken Sie die auf Tastensperre programmierte Taste (kurz bzw. lang), um die diversen Aspekte der Tasten des VX-2100E zu blockieren. Die genaue Sperrenkonfiguration muss von Ihrem VERTEX STANDARD Händler programmiert werden. VX-2100E Serie Bedienungsanleitung...
- Seite 16 Dieses System ermöglicht Paging (Funkruf) und Selektivruf mit DTMF- Tonfolgen. Wenn Ihr Funkgerät einen Funkruf von einer Einheit empfängt, die eine Tonfolge hat, die mit Ihrer übereinstimmt, wird die Rauschsperre Ihres Funkgeräts geöffnet und der Hinweiston ertönt. VX-2100E Serie Bedienungsanleitung...
- Seite 17 Verbindungskabel für FIF-10A Die Verfügbarkeit von Zubehörteilen ist unterschiedlich; einige Zubehörteile werden gemäß einschlägigen Vorschriften als Teil der serienmäßigen Ausstattung geliefert, andere sind in einigen Regionen nicht erhältlich. Änderungen dieser Liste erfragen sie bitte bei Ihrem VERTEX STANDARD Händler. VX-2100E Serie Bedienungsanleitung...
- Seite 18 Notiz VX-2100E Serie Bedienungsanleitung...
- Seite 19 Brand Name: VERTEX STANDARD Model Number: VX-2100E/2200E Series Manufacturer: Vertex Standard Co., Ltd. Address of Manufacturer: 4-8-8 Nakameguro Meguro-Ku, Tokyo 153-8644, Japan Applicable Standards: This equipment is tested and conforms to the essential requirements of directive, as included in following standards.
- Seite 20 Copyright 2010 VERTEX STANDARD CO., LTD. All rights reserved. No portion of this manual may be reproduced without the permission of VERTEX STANDARD CO., LTD.
