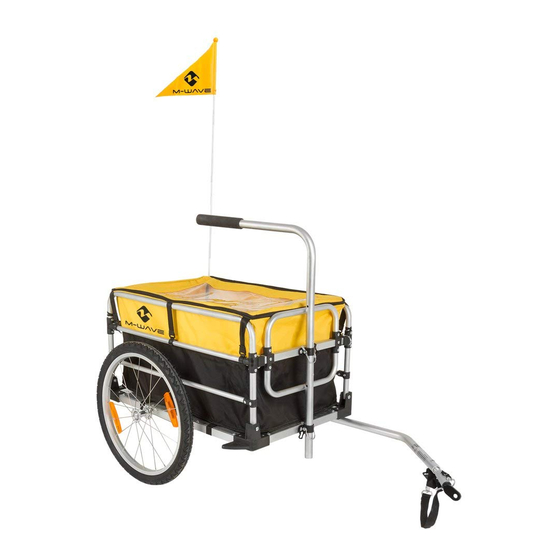

FOLDING LUGGAGE BICYCLE TRAILER
Installation manual and safety instructions
CONTENTS
Indications and warnings
Exploded view
Assembly and dismounting
of the rack
Assembly of the drawbar
Assembly and removal of
the wheels
›FOLD 2 IN 1‹
PAGE
CONTENTS
2
Mounting of the fabric bag
4
Assembly of the refl ectors
5
Assembly of the safety fl ag
Mounting and moving the hand drawbar
5
Attaching the trailer to the bicycle
6
Dismountling, folding, storage
Maintenance and care
[ 1 ]
art. 640073
PAGE
6
6
7
7
8
9
9
EN
Inhaltsverzeichnis
Verwandte Anleitungen für M-WAVE FOLD 2 IN 1
Inhaltszusammenfassung für M-WAVE FOLD 2 IN 1
-
Seite 10: Inhaltsverzeichnis
FALT-GEPÄCK-FAHRRADANHÄNGER ›FOLD 2 IN 1‹ Installationshandbuch und Sicherheit bei der Anwendung art. 640073 INHALT SEITE INHALT SEITE Hinweise und Warnungen Anbringen der Rückstrahler und Refl ektoren Explosionszeichnung Anbringung der Sicherheitsfahne Montage und des Gestells Montage und Versetzen der Handdeichsel Montage der Anhängedeichsel Befestigung des Anhängers am Fahrrad... -
Seite 11: Hinweise Und Warnungen
HINWEISE UND WARNUNGEN Der Anhänger ist mit zwei Reifen ausgestattet und schützt durch seine geschlossene und wasser- dichte Konstruktion Ihr Gepäck vor dem Herausfallen oder vor der Beschädigung durch Regen. Lesen Sie diese Hinweise sorgfältig vor der Benutzung und bewahren Sie sie für die spätere Ver- wendung auf. -
Seite 12: Sicherheitsinformationen
SICHERHEITSINFORMATIONEN Nehmen Sie keine Änderungen am Anhänger oder an seiner Kupplungsvorrichtung für das Fahrrad vor. Verwenden Sie den Anhänger nicht, wenn Teile des Anhängers und / oder des Fahrrades beschädigt sind oder fehlen. Kontaktieren Sie Ihren Fachhändler, um eventuelle Ersatzteile für den Anhänger zu erhalten. BEFOLGEN SIE BITTE WÄHREND DER VERWENDUNG DES ANHÄNGERS DIESE WARN- UND SICHERHEITSHINWEISE •... -
Seite 13: Explosionszeichnung
EXPLOSIONSZEICHNUNG STÜCKLISTE Name Anzahl Name Anzahl 1 Basisgestell 7 Refl ektoren, gelb 2 Deichsel mit Handgriff 8 Refl ektor, rot 3 Laufräder 9 Tasche 4 Anhängedeichsel 10 Sicherheitsfahne 5 Sicherheits-Haltegurt 11 Sicherungsstifte 6 Befestigungsbolzen für Anhängerkupplung [ 4 ]... -
Seite 14: Montage Und Des Gestells
MONTAGE DES GESTELLS Stellen Sie die Seitenteile auf, klappen dann Vorder- und Rückchassis aus und verbinden die Teile jeweils mit den entsprechenden Sicherungsstiften und sichern sie die Stifte mit der Klemmfeder. Für die Demontage führen Sie diese Schritte in umgekehrter Reihenfolge aus. ACHTUNG: Seien Sie vorsichtig beim Zusammen- und Aufklappen des Anhängers, um Verletzungen zu vermeiden. -
Seite 15: Anbringen Der Stoff Tasche
EIN- UND AUSBAU DER RÄDER Stellen Sie den Anhänger auf die Rückseite um die Räder monieren zu können. Drücken Sie die Spannfeder des Sicherheitshebels, um die Achse einzuführen. Prüfen Sie nach dem Loslassen der Feder, ob das Rad fest am Gestell verriegelt ist und sich nicht mehr lösen lässt. a) Sicherheitshebel b) Achse in die drücken... -
Seite 16: Anbringen Der Sicherheitsfahne
ANBRINGEN DER SICHERHEITSFAHNE Setzen Sie die Stange in die dafür vorgesehene Hülse an der hinteren linken Ecke der seitlichen Verkleidung ein und fügen Sie die beiden Teile der Stange zusammen. EINBAU UND VERSETZEN DER HANDDEICHSEL Es gibt zwei Positionen für die Handdeichsel, zum Parken und zum Ziehen des Anhängers. a) Obere Löcher für das Parken Setzen Sie die Sicherungsstifte in die jeweils oberen Löcher ein, um die Deichsel in Parkposition zu bringen. -
Seite 17: Befestigung Des Anhängers Am Fahrrad
BEFESTIGUNG DES ANHÄNGERS AM FAHRRAD Lösen Sie die Mutter links an der Hinterradnabe (gegenüber dem Ritzel), setzen Sie den Verbindungs bolzen auf das Gewinde der Nabe und ziehen Sie die Mutter wieder gut fest. Befestigen Sie die Anhängerkupplung mit Hilfe des Sicherungsstiftes an der Achse. Sichern Sie den Stift mit der Klemmfeder. -
Seite 18: Demontage Und Lagerung
DEMONTAGE UND LAGERUNG Für die teilweise oder vollständige Demontage oder das Zusammenklappen führen Sie die einzelne Schritte in umgekehrter Reihenfolge aus, setzen die Sicherheitsstifte wieder fest ein und sichern diese mit den Klemmfedern. Die Lagerung sollte an einem trockenen Ort erfolgen. Versichern Sie sich, dass der Anhänger vor jeder Lagerung vollkommen trocken ist.
