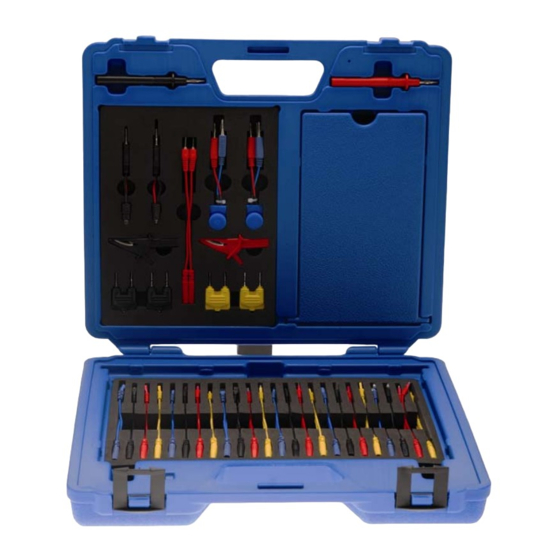

Messkabel- und Prüfspitzen-Satz
ANWENDUNG
1. Beachten Sie immer, dass eine direkte Verbindung an der Rückseite eines Geräteanschlusses
Beschädigungen am Stromkreis vermeidet, Stromkreiskorrosionen reduziert und einen
Impedanzanstieg ausschließt.
2. Die enthaltenen Messfühler lassen sich problemlos mit jedem Messgerät verbinden.
3. Sie ermöglichen eine schnelle und einfache Messung.
4. Wenn Sie eine Strom-Messung durchführen, klemmen Sie ihr Messgerät ausschließlich an
bereits vorhandenen Leitungen an. Zerschneiden Sie für eine Messung niemals eine Leitung.
5. Die enthaltenen variablen Widerstände simulieren die Signale von Kühlwassertemperatur-
sowie Drosselklappensensoren und senden diese simulierten Signale direkt an das
Steuergerät. So beugen Sie dem wiederholten Austausch neuer Teile vor.
6. Mit den zwei enthaltenen LED-Sets lassen sich Hallgeber-, Einspritzdüsen- und andere
Signale wie Ansteuerungen von elektromagnetischen Ventilen (z.B. aus dem Steuerblock
eines Getriebes) und verschiedene Kontrollsignale überwachen und prüfen.
7. Die enthaltenen SRS Steck-Verbindungen erleichtern geführte Diagnosen von
Rückhaltesystemen. So vermeiden Sie Defekte an Verkabelungen oder ein irrtümliches
Auslösen der Rückhaltevorrichtungen.
8. Die verschiedenen Verbindungsstücke dieses Sets sind anwendbar an europäischen,
amerikanischen und japanischen Fahrzeugen. Sie sind universal gebräuchlich und einfach in
der Handhabung.
SW-Stahl und Werkzeugvertriebs GmbH
L
e
v
e
k r
u
s
r e
t S
a r
s
s
e
6
5
D
4 -
2
8
9
7
R
e
m
s
c
h
e
d i
Tel. +49 (0) 2191 / 46438-0
F
ax +49 (0) 2191 / 46438-40
- E
M
a
: l i
n i
o f
@
s
w
s
a t
l h
d .
e
Art. 2186
Werbung
Verwandte Anleitungen für BGS technic 2186
Inhaltszusammenfassung für BGS technic 2186
- Seite 1 Art. 2186 Messkabel- und Prüfspitzen-Satz ANWENDUNG 1. Beachten Sie immer, dass eine direkte Verbindung an der Rückseite eines Geräteanschlusses Beschädigungen am Stromkreis vermeidet, Stromkreiskorrosionen reduziert und einen Impedanzanstieg ausschließt. 2. Die enthaltenen Messfühler lassen sich problemlos mit jedem Messgerät verbinden.
-
Seite 2: Sicherheitshinweise
SICHERHEITSHINWEISE Schneiden Sie nicht an Isolierungen bzw. am Kabel, so sind Fehler vorprogrammiert. Messungen am Airbag, Gurtstraffer oder Seitenairbag (Rückhaltesysteme) dürfen nur von geschultem Fachpersonal durchgeführt werden. In diesem System befindet sich Sprengstoff der durch falsches Messen gezündet werden kann! Es besteht Lebensgefahr ... - Seite 3 FLACH: 0.6*0.6 -- gelb x 3 Stk. 0.6*0.9 - rot x 3 Stk 0.6*1.3-- schwarz x 3 Stk 0.6*1.9- blau x 3 Stk 0.6*2.3 (090) -- gelb x 3 Stk Stecker- männlich 0.8*2.8 (110)-rot x 3 Stk (Länge: 15mm) 0.8*4.7 (187) - schwarz x 3 Stk 0.8*6.0 (250) - blau x 3 Stk RUND: 1.6mm -- gelb x 3 Stk...
- Seite 4 Art. 2186 Power Probe Test Lead Set APPLICATION 1. When checking the parts, it could connect the back of terminal directly, would not to damage the circuit, reduce the circuit rust and avoid to adding impedance. 2. Apply to any Automotive Multi-meter, the extended line of probe for oscilloscope. More convenient connection and checking rapidly.
- Seite 5 SAFETY Do not cut insulation or cable, so mistakes in future are inevitable. Measurements on the airbag, safety belt tensioners and side air bag (restraint system) may be test and repair only by trained personnel. In this system is explosives, this can be ignited by a faulty measuring! It can be fatal.
- Seite 6 FLAT: 0.6*0.6 -- yellow x 3 pcs 0.6*0.9 - red x 3 pcs 0.6*1.3-- black x 3 pcs 0.6*1.9- blue x 3 pcs 0.6*2.3 (090) -- yellow x 3 pcs Male Terminals 0.8*2.8 (110)-red x 3 pcs L:15 mm 0.8*4.7 (187) - black x 3 pcs 0.8*6.0 (250) - blue x 3 pcs ROUND: 1.6mm -- yellow x 3 pcs...
- Seite 7 Art. 2186 Set pointes de touche et cables de mesure Utilisation 1. Une connexion directe à l’arrière d’un appareil de mesure évite les dommages sur le circuit électrique, les courts-circuits et les surtensions, et réduit la corrosion. 2. Vous pouvez connecter les capteurs aux appareils de mesure.
- Seite 8 CONSEILS Ne pas couper l'isolation ou le câble afin d’éviter les erreurs de calcul. Les airbags, tendeurs de ceinture de sécurité et airbags latéraux (systèmes de contrainte) ne peuvent être testés et réparés que par du personnel qualifié. Ces systèmes contiennent des explosifs qui peuvent se déclencher suite à...
- Seite 9 Plat : 0.6*0.6 -- Jaune x 3 pcs 0.6*0.9 -- Rouge x 3 pcs 0.6*1.3 -- Noir x 3 pcs 0.6*1.9 -- Bleu x 3 pcs 0.6*2.3 (090) -- Jaune x 3 pcs 0.8*2.8 (110) -- Rouge x 3 pcs Connecteur Mâle 0.8*4.7 (187) -- Noir x 3 pcs (Longueur : 15 mm)
