BGS technic 2832 Bedienungsanleitung

SICHERHEITSHINWEISE
- Überschreiten Sie niemals die max.
Belastbarkeit von 90 Kg.
- Verwenden Sie das Produkt ausschließlich
auf ebenem Untergrund.
- Überprüfen Sie den Rollsitz vor
Verwendung auf Beschädigung.
- Verwenden Sie den Rollsitz nicht, wenn
dieser beschädigt ist.
- Stellen Sie sich nicht auf den Rollsitz.
- Lassen Sie keine Kinder mit dem Rollsitz
spielen.
TEILELISTE
Nr. Bezeichnung
1 Schublade
2 Sitzkissen
3 Schrauben
MONTAGE
1. Kunststoffeinleger (5) in den Rahmen (6) einlegen.
2. Bolzen der Lenkrollen (7) von unter in den Rahmen stecken.
3. Die Lenkrollen mit Muttern (4) befestigen.
4. Die Schublade (1) muss vor dem nächsten Schritt im Rahmen montiert sein.
5. Sitzfläche (1) auf den Rahmen auflegen und mit den Schrauben (3) befestigen.
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen

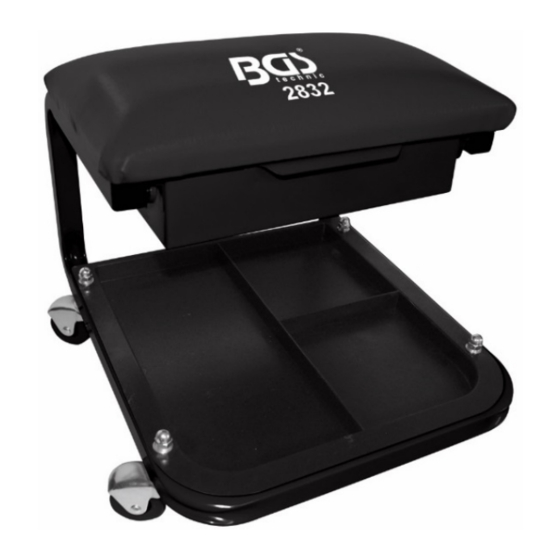

Werkstatt-Rollsitz mit Schublade
Stk. Nr.
1
4 Muttern
1
5 Kunststoffeinleger
4
6 Rahmen
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
SPEZIFIKATIONEN
Stabiler Vierkantrohrrahmen (25 x 25 mm)
4 Lenkrollen Ø 50 mm
Sitzflächenmaße: (B) 360 mm x (T) 210 mm
Schubladenmaße: (B) 275 x (T) 205 x (H) 50 mm
Gesamtabmessungen: (B) 360 x (T) 410 x (H) 350 mm
Max. Belastbarkeit: 90 Kg
EXPLOSIONSZEICHNUNG
Bezeichnung Stk.
4
1
1
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
Art. 2832
Nr. Bezeichnung
7 Lenkrollen
www.bgstechnic.com
Stk.
4
