BGS technic 8545 Bedienungsanleitung

Altöl-behälter mit absaugfunktion, 90l
Vorschau ausblenden
Verfügbare Sprachen

Verfügbare Sprachen

Inhaltsverzeichnis

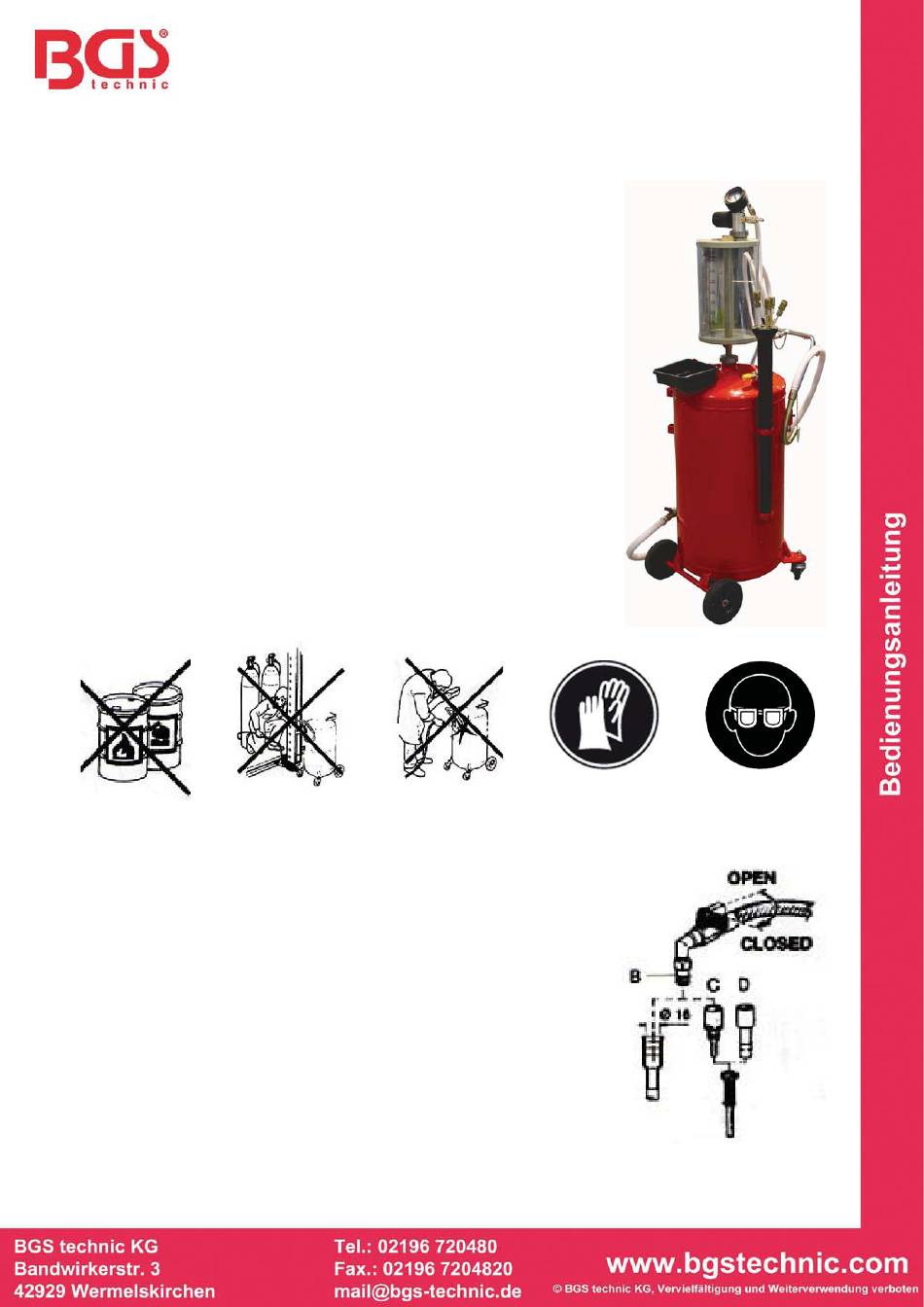

Art. 8545
Altöl-Behälter mit Absaugfunktion, 90L
VOLUMEN
Gesamtvolumen: 90Liter
Ölaufnahme: 70Liter
ALLGEMEIN
Der Öl-Behälter dient dem Absaugen von Ölen aus z.B.
Motor, Getriebe, Hinterachse, etc.
WARNHINWEISE
Verwenden Sie den Behälter nicht für ätzende oder brennbare Flüssigkeiten
Setzen Sie den Behälter keiner Hitze aus.
Nehmen Sie keine Schweißarbeiten am Behälter vor.
Verwenden Sie immer eine Schutzbrille und Schutzhandschuhe
beim entleeren des Behälters.
Verwenden Sie das Gerät nur für den Zweck, für die es konstruiert wurde.
Nehmen Sie keine Veränderungen am Gerät oder am Zubehör vor.
Verwendung Sie nur originale Ersatzteile.
ACHTUNG
Manche Fahrzeuge haben ein eingebautes Öl-Saugrohr.
In diesem Fall verbinden Sie den Adapter B bzw. bei Volkswagen
den Adapter C und bei BMW der Adapter D beim Öl-Wechsel direkt
am Öl-Saugrohr.
Bei allen anderen Fahrzeugen kann über das Messstabrohr, mit
einer flexiblen Sonde mit entsprechendem Durchmesser, das Altöl
abgesaugt werden.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für BGS technic 8545

Inhaltszusammenfassung für BGS technic 8545

  • Seite 1 Art. 8545 Altöl-Behälter mit Absaugfunktion, 90L VOLUMEN Gesamtvolumen: 90Liter Ölaufnahme: 70Liter ALLGEMEIN Der Öl-Behälter dient dem Absaugen von Ölen aus z.B. Motor, Getriebe, Hinterachse, etc. WARNHINWEISE Verwenden Sie den Behälter nicht für ätzende oder brennbare Flüssigkeiten Setzen Sie den Behälter keiner Hitze aus.

  • Seite 2: Zusammenbau

    ZUSAMMENBAU Stecken Sie den Griff in die Halterung und sichern Sie diesen mit den mitgelieferten Schrauben. Befestigen Sie die Schlauchklemmenhalter E. Positionieren Sie die Werkzeugablage D. Montieren Sie die Venturi-Einheit auf dem Behälter Stellen Sie sicher, dass die Dichtung korrekt sitz. Befestigen Sie die Ringmutter mit einem passenden Maul-Schlüssel.

  • Seite 3: Unterdruck Im Gerät Erzeugen

    UNTERDRUCK IM GERÄT ERZEUGEN Abb.5- Öffnen Sie das Ventil B vollständig durch Drehen gegen den Uhrzeigersinn. Abb.6- Schließen Sie das Absaug-Kugelventil C Abb.7- Verschließen Sie das Luftventil D durch Drehen im Uhrzeigersinn. Abb.8- Schließen Sie das Ventil E durch Drehen um 90 Grad. Abb.9- Verbinden Sie das Gerät am Adapter A mit der Druckluft und stellen Sie einen Druck von 0,1- 0,2 bar ein.

  • Seite 4: Betrieb

    BETRIEB Hinweis: Das Öl sollte immer im heißen Zustand (70-80°C) abgesaugt werden. Entfernen Sie den Ölmessstab und führen Sie die passende Absaugsonde soweit wie möglich in das Messstabrohr ein. Verbinden Sie den Adapter B am Absaugrohr mit der Absaugsonde. Öffnen Sie das Ventil C und beobachten Sie den Glasbehälter, hier ist ersichtlich ob Öl abgesaugt wird und welche Menge.
  • Seite 5 Es gibt zwei Möglichkeiten das Gerät zu verwenden: 1. Nach dem Öffnen des Ventils B (Abb. 13), wird Öl durch das Vakuum in die transparente Kammer gesaugt. Durch Drücken auf das Ventil B wird das Öl sofort in den Hauptbehälter abgelassen.
  • Seite 6 Manchmal kann angesaugtes Altöl aus dem Schalldämpfer austreten. Dies geschieht immer dann: Abb.16- Wenn Öl, mit kontinuierlich angeschlossener Druckluft, über die STOP-Markierung abgesaugt wird. Abb.17- Wenn Öl, ohne Öffnen des Ventils B (Drehen gegen den Uhrzeigersinn), aus dem transparenten Kammer in den Hauptbehälter abgelassen wird. Das Ventil B nur öffnen, wenn ein Vakuum im Behälter besteht.
  • Seite 8 HAUPTBEHÄLTER ENTLEEREN Abb.21 WICHTIG! Stellen Sie sicher, dass das Ventil B in der oberen Position befindet und geschlossen ist (im Uhrzeigersinn gedreht). Abb.22 Öffnen Sie das Kugelventil C. Halten Sie den Ablaufschlauch in den Altölbehälter. Verbinden Sie die Ventileinheit am Behälter mit Druckluft (1 - 2 Bar).
